  1. Chapitre 3 Leçon 2 Les zones de subduction

  2. Caractéristiques des zones de subduction • Voir TP 12 • Deux reliefs contrastés : • Un relief + • Un relief - • Voir livre p. 212-213

  3. Une marge active

  4. Un arc volcanique

  5. 2) Une forte activité magmatique • Nombreux volcans Mont Saint-Helens, Etats Unis, dernière éruption : 1980 p. 214

  6. Des massifs plutoniques Massif de granitoïdes de Californie, p. 224

  7. 3) Une forte activité sismique Plan de Benioff Répartition des foyers sismiques sous la Cordillère des Andes (TP 12 + p. 217)

  8. Plan de Benioff Répartition des foyers sismiques sous l’arc volcanique des Mariannes (TP12)

  9. 4) Des traces d’un mouvement de compression • Dans les Cordillères ou les arcs volcaniques Les Rocheuses, Montana, Etats Unis, p. 214

  10. Au niveau de la fosse océanique, on observe parfois un prisme d’accrétion Fosse océanique Arc volcanique des Antilles Ile de la Barbade

  11. Exercice n°4 p. 234

  12. Sur l’île de la Barbade

  13. 5) Anomalie du flux de chaleur ou flux géothermique Flux géothermique en Amérique du Nord (carte), p. 218

  14. Flux géothermique en Amérique Centrale, coupe O-E.

  15. II) Interprétation des observations : mécanisme de la subduction 1) Une plaque océanique s’enfonce vers le manteau Voir TP12

  16. TP 12 Convergence de deux plaques : Plaque continentale Plaque océanique lithosphère Formation d’un magma asthéno-sphère asthénosphère

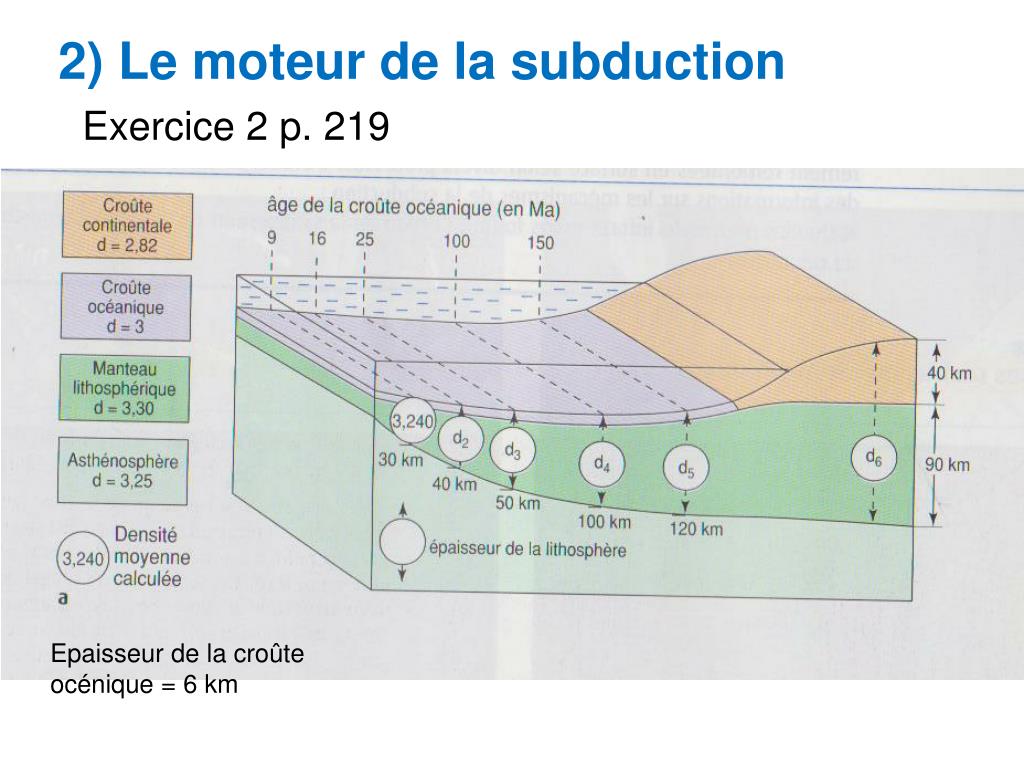

  17. 2) Le moteur de la subduction Exercice 2 p. 219 Epaisseur de la croûte océnique = 6 km

  18. D1 = (DensitéCr.océan. x EpaisseurCr.océan. + DensitéMant.lithos. x EpaisseurMant.lithos.) / EpaisseurLithos.totale = (3 x 6 + 3,3 x 24) / 30 = 97,2/30 = 3,24

  19. D2 = 3,255 D3 = 3,264 D4 = 3,282 D5 = 3,285 D6 = 3,152 Densité asthénosphère = 3,25

  20. III) Le magmatisme des zones de subduction • Les roches magmatiques des zones de subduction : • TP 13 + livre p. 221 et 224

  21. Les granitoïdes

  22. Une andésite

  23. Une rhyolite

  24. Bi Pl Am Q Un granite à amphibole et biotite

  25. 2) Les conditions nécessaires à la formation du magma

  26. Localisation des volcans par rapport au plan de Benioff

  27. Diagramme pression-température

  28. IV) Le métamorphisme de la plaque océanique Définition : 1) La transformation métamorphique du gabbro, roche magmatique de la croûte océanique

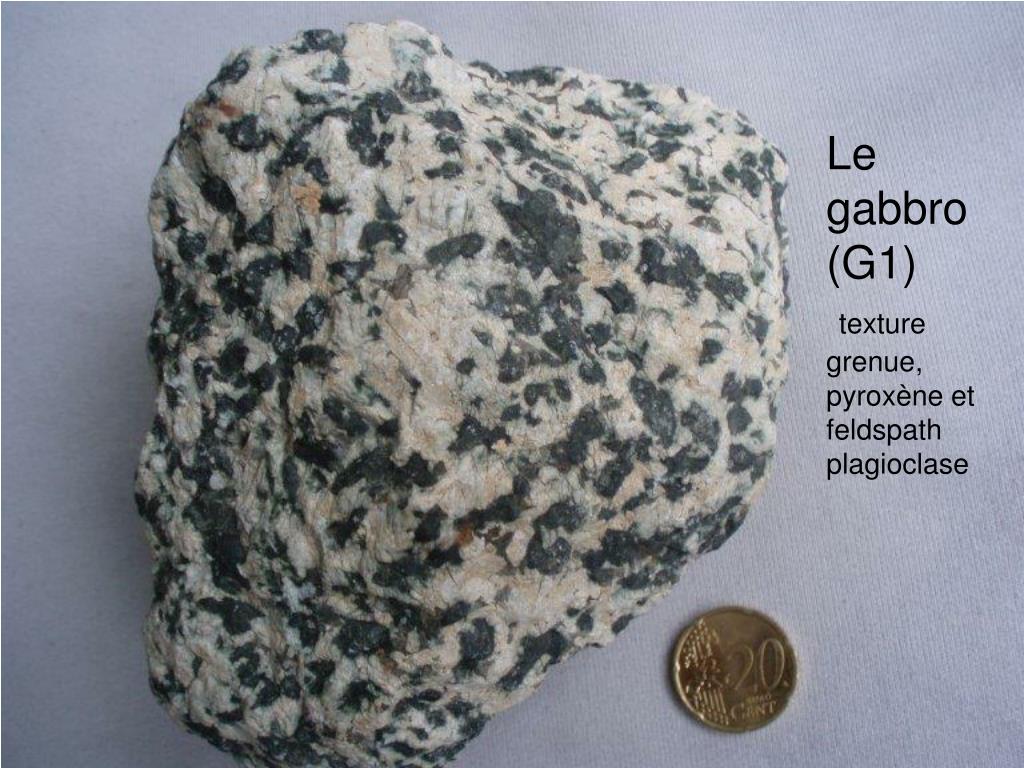

  29. Le gabbro (G1) texture grenue, pyroxène et feldspath plagioclase

  30. Gabbro au moment de sa formation (G1)

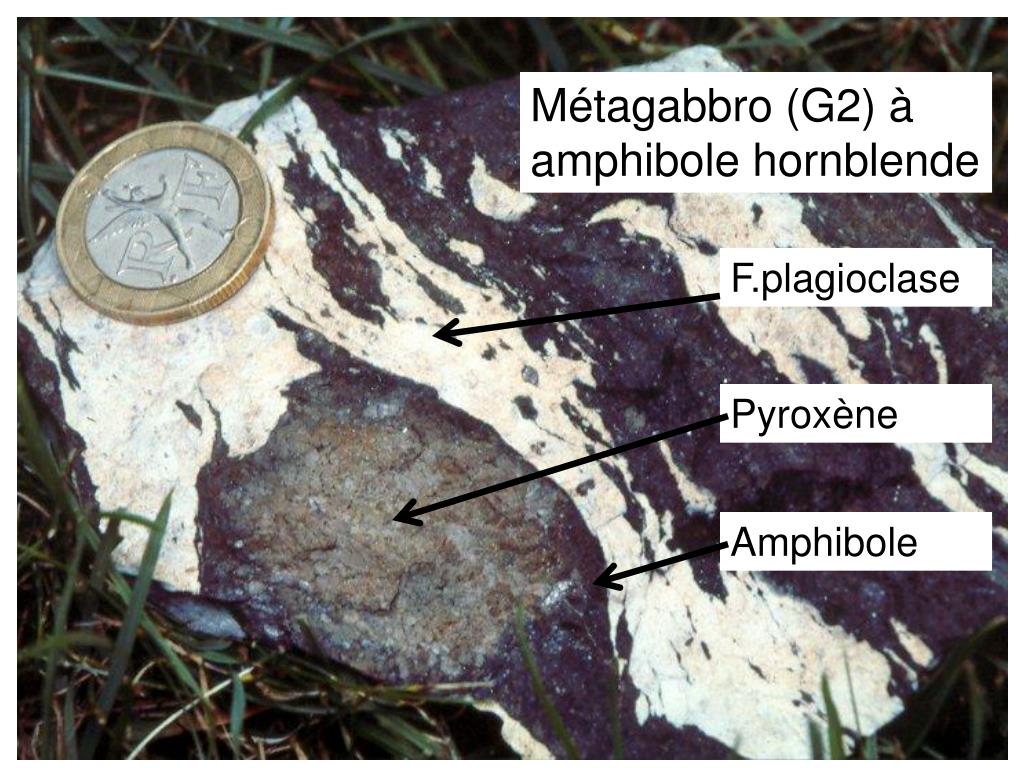

  31. Métagabbro (G2) à amphibole hornblende F.plagioclase Pyroxène Amphibole

  32. Métagabbro à amphibole (G2) pyroxène Amphibole hornblende plagioclase

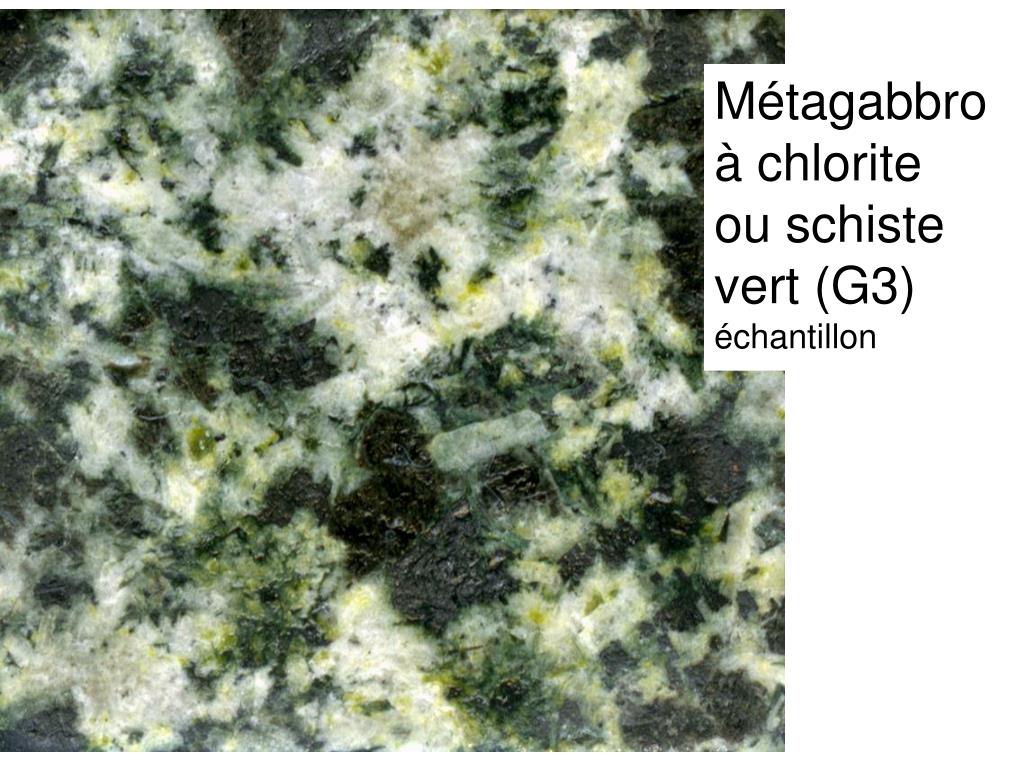

  33. Métagabbro à chlorite ou schiste vert (G3) échantillon

  34. Métagabbro à glaucophane ou schiste bleu (G4) échantillon Gl Py Pl

  35. Pl Gl Py Métagabbro à glaucophane ou schiste bleu (G4) lame

  36. Métagabbro à jadéite et grenat ou éclogite (G6) échantillon Ja Gr

  37. Éclogite (G6) Ja Gr

  38. Métagabbro à jadéite et grenat ou éclogite (G6) Lame mince

  39. G3 G1 magma G2 G4 cristallisation G5 G6

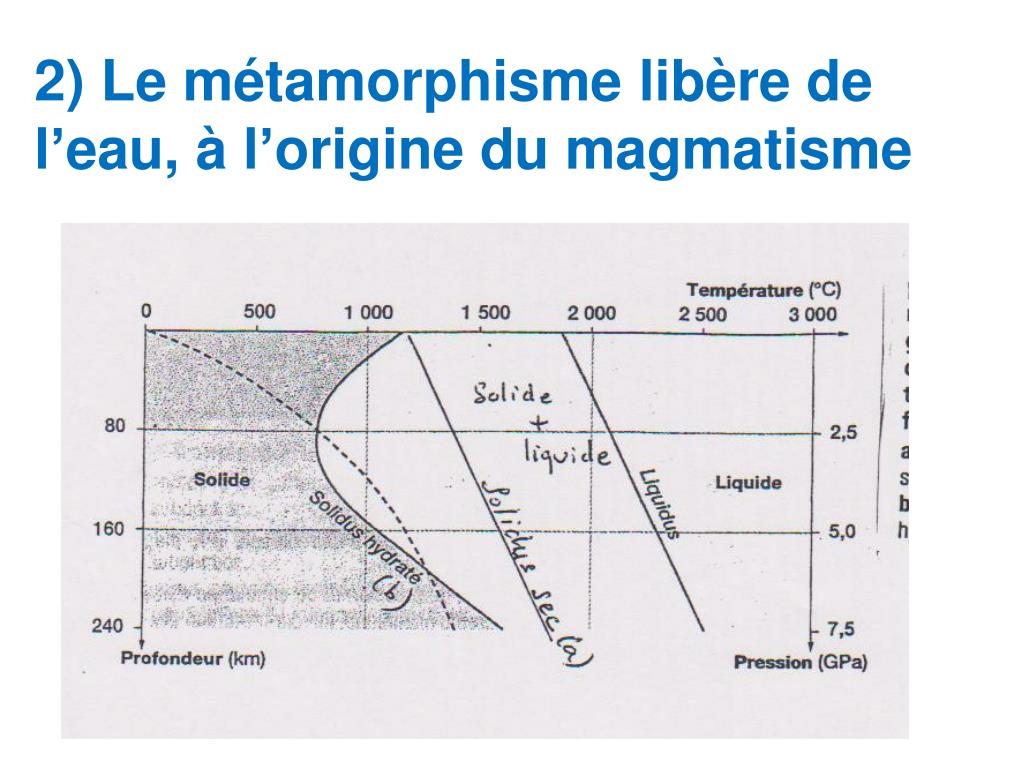

  40. 2) Le métamorphisme libère de l’eau, à l’origine du magmatisme

  41. Conclusion : schéma bilan + + + + + + + _ _ _ _ LC _ _ LO _ _ _ _ _ _ _ _ _ _ 100 km * * _ * * * * * * * * * Fonctionnement d’une zone de subduction

  42. Légendes : Les structures LC = lithosphère continentale LO = lithosphère océanique Croûte continentale + + Croûte océanique _ _ _ Manteau lithosphérique * * * Asthénosphère Mouvement de convergence et de subduction

  43. Montagne (relief +) Plis, failles inverses, prisme d’accrétion Volcans Fosse océanique (relief -) Massif plutonique + + + + AT + + + gabbro Schiste vert + _ Remontée du magma _ * _ _ LC _ _ LO _ * Schiste bleu _ _ _ _ AT - * _ _ _ * _ magma _ 100 km * * EAU * _ éclogite * * * * * * * * * *

  44. Légendes : Les phénomènes géologiques associés à une zone de subduction Déformation des roches, indice d’un mouvement de compression * Foyers sismiques le long du plan de Bénioff Métamorphisme de la croûte océanique éclogite Magmatisme : formation du magma, remontée, cristallisation Anomalie thermique négative et positive
