HP 工作站产品与 性能

1. HP工作站产品与性能 何敏 Min.he4@hp.com May,2011 _ PSG RPO Training Team

2. 内容大纲

3. 工作站市场定位——按产品类别的定位 • 应用领域从服务器平台进行迁移 服务器 高 • 在工作站平台扩展应用功能 桌面工作站 刀片工作站 CPU/ 计算能力 商用电脑 移动工作站 • 从商用电脑到工作站的2D向3D迁移 低 高 低 可视化渲染

4. 工作站与PC、服务器的区别定位 VS

5. 应用推动工作站需求的不断发展 商用台式机 工作站 教育 一般用途的电脑 企业、公司和托管IT环境 MCAD/AEC/CAE机械CAD、工程、建筑 专门学科 初、中等教育（K-12）和高等教育机构 医疗保健 数字传媒与娱乐业 美术师、摄影师、动画师和设计师 会计 记账、工资单、税款准备 成像、PACS和研究 支付者和提供者 商业银行 管理、交易、处理、记录 医疗影像集成高度可靠的系统 公共部门 办公应用Office办公软件、Web应用、内容发布 金融交易员 金融交易员、对冲基金经理、分析师 规划和工程设计 决策者和分析师 高级办公 其它工作站客户 石油和天然气、GIS、视频监控、软件开发 需要更强大功能的Office专家

6. Z工作站平台与行业的对应关系

7. HP工作站优势

8. 惠普工作站–助力科技和产业融合的最佳选择 #1 增长速度排名第一,营业额市场占有率第一，台数占有率55.2%，全球工作站4大市场之一 3x 是工作站行业市场增长速度的3倍 连续八个季度同比增长41% （台式工作站） 41% 36% -12% Other Brand Other Brand Other Brand • 在汽车、航天航空、造船、高端制造业、数字内容创建、技术研发、石油天然气、教育等领域表现卓越

9. 图形工作站与独立软件开发商的认证

10. 惠普工作站产品 惠普数字工作台 创新软件和 增值解决方案 齐全的ISV认证和支持计划 惠普专业工作站 硬件产品

11. HP工作站优势特性 • 突破性工业设计 • 惠普液体散热 • HP DreamColor技术 • HP SkyRoom • 环保领袖 创新 • 全系统工程设计，具有多核处理能力和尖端的架构设计 • 通过TESLA GPU提供超级计算能力 • 出色的显示能力 • 板载IT：HP Performance Advisor 性能 • 广泛全面的测试 • 严格的ISV认证 • 关键业务内存和存储 可靠性

12. 创新

13. 严苛的产品测试- 稳定安全应用的保证 惠普工作站全球研发中心及实验室 惠普工作站元件测试分析 惠普工作站元件测试分析 惠普工作站硬件模拟测试 惠普工作站硬件模拟测试 惠普工作站环境模拟运行 通过功能、电磁、动态、气候等极端环境测试, 全面提高稳定性!

14. 惠普工作站——液冷技术 出色的性能带来 安静的工作环境 创新的声学设计与散热效率相结合，打造更舒适的工作环境 • 工厂封印、免维护 • 消除噪声引起的用户疲劳和分神 • 提高工作效率 • 应用于HP Z400和Z800工作站

15. 惠普独有的液冷技术 创新 专业 绿色 • HP Liquid Cooling Systems • Because the processor is usually the primary heat source in a system, that’s where HP’s liquid cooling solution is focused. • HP’s Liquid Cooling System Z800: Radiator mounted outside of chassis. Radiator Cooling Fan • 可以支持 • Z400 • Z800 • (LCS) consists of a small reservoir, pump, and cold plate, as well as a radiator and fan. • The LCS does not require servicing over the life of the workstation 15 Main Airflow Guide (under-side) with Liquid Cooling Duct Attached CPU cooling station with pump, reservoir and cold plate

16. 突破性工业设计 从内到外彻底改造 简约的风格，采用拉丝铝制集成手柄 免工具、模块化设计， 易于扩展和维护 • 采用一流技术，具备多种优势 • 最大限度加快空气流动，将电源和散热成本降至最低 • 更多更快的I/O、更大规模的内存和存储配置以及性能更高的处理器

17. 惠普Z系列工作站全模块设计 竞品高端工作站 “Other brand’s case has the same design it did four years ago, while the HP's gleaming aircraft-like case was designed by BMW Designworks USA inside and out. Easy choice.” – Charlie White, DVICE 17

18. 全人体工学机箱设计 优化的内存及处理器散热组件可选液冷解决方案 支持HP WattSaver技术的直连式低噪音85% & 89%效率电源 极为方便的直连式电源安装 整流罩帮助冷却空气从第一个处理器顶部流到第二个处理器 多个传感器可以侦测电压改变和芯片温度 吸盘式光驱安装 固定器可以很好地兼容全长和半长的PCI设备 PCI设备散热导风孔优化内容温度 双路转速自适应风扇为高速硬盘及PCI设备提供良好的散热能力 直连式无线缆设计的硬盘托架

19. HP DREAMCOLOR技术 + 超过10亿种色彩！ 丰富的色彩和始终如一的显示效果 • 完美的色彩精确度 • 在打印机、印刷机等不同输出设备上输出一致的色彩 • 广泛的色彩支持更平滑的色彩过渡 • 1000:1的对比度可提供更深的黑标准

20. HP SKYROOM – 重新定义面对面 堪比现场的可视性合作——就在您的桌边 无缝视频会议 & 同步多媒体共享 • 高清视频、高保真音频和高性能应用共享（包括3D内容） • 从您的桌边共享一切，包括幻灯片和多媒体。最多连接4个参与者——全部以实时方式

21. 环保领袖 • 500家最大的美国公司中环保排名第一 • 所有惠普工作站 均获得EPEAT® Gold环保认证 最大限度减少能耗 最大限度减少电源和散热成本 最大限度减少材料 所有工作站均提供能源之星®配置 HP WattSaver将关机模式下的 能耗降至不足1瓦特 工作站的设计 易于拆卸 HP SkyRoom减少 碳排放 惠普自定义BIOS减少功耗 回收率最低90% 帮助客户加强他们的环保承诺——以及业务 硬件和软件创新减少碳排放量 所有工作站可实现85%或更高的能效 包装100%可回收

22. 性能

23. 全系统工程设计使性能达到全新水平 优化所有组件协作的方式，以提供强大的计算能力 双插槽和多核技术使最苛刻工作负载的处理性能得到提高 更多更快的内存支持更多应用同步运行，缩短问题解决的时间 每一分钟完成更多工作

24. 采用英特尔®至强®处理器 • 充分利用超线程技术，同时执行多个任务 • 从串行工作流迁移至并行工作流 • 英特尔® QuickPath技术消除了瓶颈并提高了性能* • 高级英特尔®智能加速技术使处理器性能达到最高 每一分钟完成更多工作 *应用于HP Z400、Z600和Z800工作站

25. 出色的显示能力 • 最广泛的显卡组合解决方案 以满足各种需求 • 高性能专业显卡将显示能力提高至全新水平 • 最多支持8台显示器，实现 最高工作效率 • 为您的OpenGL和专业DirectX需求提供最佳品质 HP Leadership Graphics(计划） 可以满足用户对高级显卡的一切需求 超过25年的显卡、硬件和软件专业知识

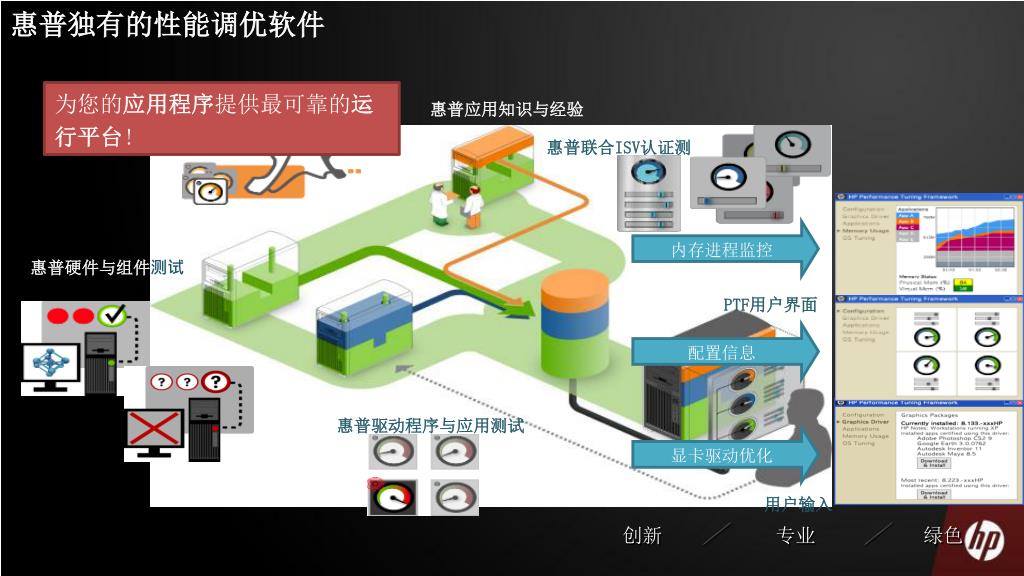

26. 惠普独有的性能调优软件 创新 专业 绿色 为您的应用程序提供最可靠的运行平台! 惠普应用知识与经验 惠普联合ISV认证测试 内存进程监控 惠普硬件与组件测试 PTF用户界面 配置信息 惠普驱动程序与应用测试 显卡驱动优化 用户输入

27. HP PERFORMANCE ADVISOR性能调优软件 配置、监控和调谐您的工作站， 以优化性能，满足具体使用需求 协助资源分配，以提高稳定性和性能 易于使用的界面可节省时间，帮助您选择正确的显卡驱动 实时显示系统硬件、软件和驱动的详细列表 以图表方式显示技术应用的性能，以便进行系统调谐 从始至终从您的工作站实现最大效益

28. 可靠性

29. 广泛的测试 测试和质量保证(QA) 远远超过规范要求和行业标准 • 跌落、撞击和振动测试,以适应恶劣的运输条件和室内移动 • 湿度、温度和海拔高度测试，以确保在特殊环境下正常运行 • 严酷的3轴温度/频率/电压测试，以确保长期可靠地运行 • 电子显微镜连接检查以提高抗磨损能力 • WGBU材质分析实验以确保组件质量

30. 严格的ISV认证 确保您的主要应用经过 测试、验证 和认证 • 与ISV保持密切关系 • 致力于实现工作站和应用组合的最高性能 • 计算机辅助机械设计(MCAD) • 计算机辅助机械工程（MCAE） • 建筑工程和施工(AEC) • 数字内容创建(DCC) • 石油天然气 • 地理信息系统 • 科研

31. 关键业务内存和存储 • 由于宇宙射线诱发的位翻转，使您面临缺陷数据或者蓝屏风险 • 如果没有ECC，50台工作站@ 1GB中每一台 每年可能发生15次重大故障 ECC内存 ECC自动修正关键错误，可节省时间和成本 • 采用经过测试和认证的惠普内存来保护您的投资 • 惠普内存可以保障您的工作站寿命 惠普内存 • 固态硬盘： 不会出现旋转介质故障；比传统硬盘更出色的抗震和抗冲击能力 • 企业级硬盘： 高速、可靠和可扩展性可满足性能要求较高的需求 面向惠普工作站的最可靠、性能最佳的内存 固态硬盘和企业级硬盘 快速、可靠

32. HP Z系列工作站

33. HP Z系列工作站 马上选择正确的工具 HP Z800 代表惠普最高的性能和可扩展性 HP Z600 以较小的体积提供最大性能 HP Z400 以适中的价格提供增强的性能 HP Z200 推动工作站普及 HP Z200 SFF 以小巧的外型提供工作站性能

34. HP Z系列工作站 HP Z800 HP Z600 最大内存1 最大存储2 显卡 HP Z400 192 GB 10.0TB 最多支持两个NVIDIA FX5800显卡 HP Z200 HP Z200 SFF 48 GB 6.0TB 最多可支持8台显示器或两个NVIDIA FX1800显卡 最高支持NVIDIA FX4800显卡或两个NVIDIA FX1800显卡 24 GB 8.0TB 16 GB 4.5TB 最高支持NVIDIA FX1800显卡或两个NVIDIA NVS 295显卡 16 GB 2.0 TB 最高支持NVIDIA FX380显卡或两个NVIDIA NVS 295显卡

35. HP Z200 SFF工作站 在空间资源极其宝贵的情况下，惠普工作站惠及的所有领域 医疗影像 教育 MCAD/AEC 金融 以小巧的外型提供工作站性能 • 比HP Z200微塔式机箱体积小65% • 将紧凑型入门级工作站的性能和可靠性提高到一个全新的水平 • HP史上最安静的工作站

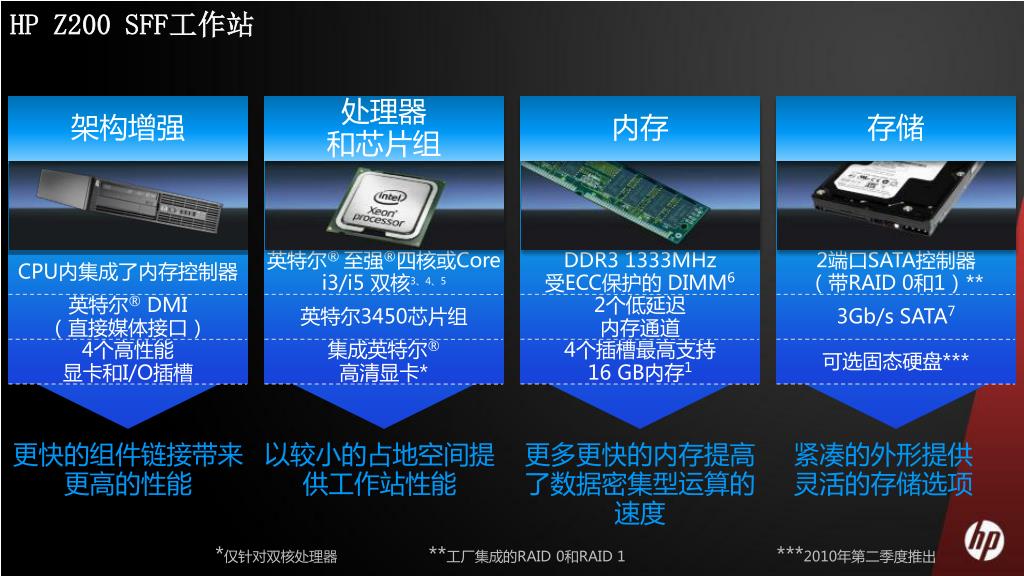

36. HP Z200 SFF工作站 架构增强 处理器和芯片组 内存 存储 DDR3 1333MHz受ECC保护的 DIMM6 CPU内集成了内存控制器 英特尔® 至强®四核或Core i3/i5 双核3、4、5 2端口SATA控制器（带RAID 0和1）** 3Gb/s SATA7 2个低延迟 内存通道 英特尔® DMI （直接媒体接口） 英特尔3450芯片组 更快的组件链接带来更高的性能 以较小的占地空间提供工作站性能 更多更快的内存提高了数据密集型运算的速度 紧凑的外形提供灵活的存储选项 4个高性能 显卡和I/O插槽 4个插槽最高支持 16 GB内存1 集成英特尔®高清显卡* 可选固态硬盘*** *仅针对双核处理器 **工厂集成的RAID 0和RAID 1 ***2010年第二季度推出

37. HP Z200工作站 超凡价值和坚如磐石的应用性能 入门级DCC和CAD 公共领域和教育 高级办公用户 软件开发 推动工作站普及 以堪比传统台式机的入门价格提供工作站级高性能和生产效率

38. HP Z200工作站 架构增强 处理器和芯片组 内存 存储 CPU内集成内存控制器 英特尔® 至强®四核或Core i3/i5 双核3、4、5 DDR3 1333MHz受ECC保护的 DIMM6 3端口SATA控制器（带RAID 0、1、10和5）** 英特尔® DMI （直接媒体接口） 3Gb/s SATA7 英特尔3450芯片组 2个低延迟 内存通道 更快的组件链接带来更高的性能 具有突破性价值的工作站性能 更多更快的内存使数据密集型运算的速度得到提高 多种灵活的存储选件 4个插槽最高支持 16 GB内存1 集成英特尔®高清显卡* 7个高性能 显卡和I/O插槽 可选固态硬盘 **仅针对双核处理器 ** **工厂集成RAID 0和RAID 1

39. HP Z400工作站 经过专门设计，旨在改变您的工作方式 金融服务 中端/入门级CAD 中端/入门级DCC 高级办公用户 以经济的价格提供增强的性能 • 同步运行更多的任务、流程和应用——在非常经济的价位 • 针对您使用的应用而测试和认证

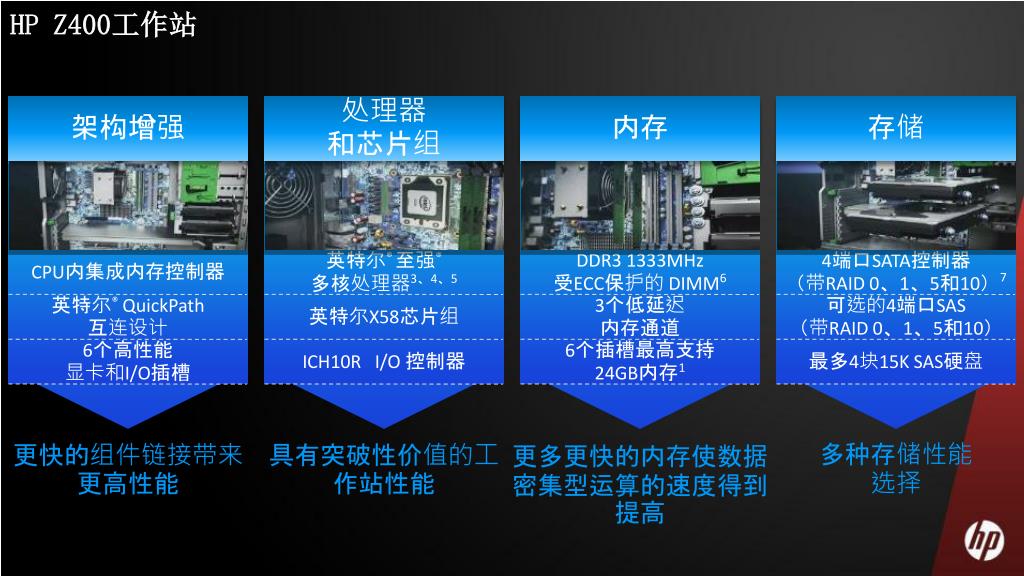

40. HP Z400工作站 架构增强 处理器和芯片组 内存 存储 CPU内集成内存控制器 英特尔® 至强®多核处理器3、4、5 4端口SATA控制器（带RAID 0、1、5和10）7 DDR3 1333MHz受ECC保护的 DIMM6 英特尔® QuickPath 互连设计 英特尔X58芯片组 3个低延迟 内存通道 可选的4端口SAS（带RAID 0、1、5和10） 更快的组件链接带来更高性能 具有突破性价值的工作站性能 更多更快的内存使数据密集型运算的速度得到提高 多种存储性能选择 6个插槽最高支持 24GB内存1 ICH10R I/O 控制器 6个高性能 显卡和I/O插槽 最多4块15K SAS硬盘

41. 工作站向上销售特性 HP Z400 HP Z200 • 最高性能 • 六核至强处理器* • 三通道内存 • 15K SAS硬盘 • 更高的可扩展性 • 24GB的内存容量和高经济性的12GB配置（6x2GB） • 支持双中端3D显卡，采用双PCIe x16插槽 • 最多可部署4块硬盘 • 更低的噪音 • 提供液冷选件（用于CPU散热） • 平台生命周期更长 • 与同平台服务器生命周期相同 • 更高的可靠性 • ISV认证 • ECC内存 • 企业级至强处理器 • 更高的性能 • 专业2D和3D显卡 • 更高的容量，高可靠性 • 企业级硬盘和固态硬盘 • HP Performance Advisor • I/O可扩展性 • 1个附加PCIe插槽 • 软件增值 • HP SkyRoom个人协作软件免费预装 • Linux操作系统支持 / Novell预装 • 工作站可提供： • 更高的性能 • 更高的可扩展性 • 更高的可靠性 HP Elite 8100台式机 特性/性能

42. HP Z600工作站 经过专门设计，占用空间最小， 实现安静的工作环境 DCC： 视频和动画 金融服务 AEC 中端CAD 以较小的占地面积提供最大性能 • 小巧安静的机身可提供12核计算和显示能力 • 您节省和降低办公空间、能耗、噪音的理想之选。

43. HP Z600工作站 架构增强 处理器和芯片组 内存和存储 小巧 和安静 最小的双处理器系统之一 DDR3 1333MHz受ECC保护的 DIMM6 2个英特尔® 至强®多核处理器3、4、5 CPU内集成内存控制器 英特尔5520芯片组 6个插槽最高支持 48 GB内存1 英特尔® QuickPath 互连设计 闲置声音水平：20 dBA（采用1个250GB硬盘）； 18.7 dBA（采用固态硬盘） 更快的组件链接带来更高的性能 计算和I/O性能之选 空间和噪音受限环境之选 紧凑的外形提供惊人的可扩展性 3Gb/s SATA硬盘和SAS RAID 控制器（3-4块硬盘）7 ICH10R I/O 控制器 6个高性能 显卡和I/O插槽

44. HP Z800工作站 经过专门设计，旨在满足最苛刻的 计算和显示要求 石油天然气 MCAE和MCAD 医疗 DCC： 视频和动画 代表惠普最高的性能和可扩展性 • 极为出色的能效设计： 简洁流畅的内外部设计 • 最高的性能体积比：比竞争产品的体积小35% • 最新的专业显卡和双插槽多核技术 • 超大的数据容量和超快的速度

45. HP Z800工作站 架构增强 处理器和芯片组 内存 存储 CPU内集成内存控制器 2个英特尔® 至强®多核处理器3、4、5 8端口SATA控制器（带RAID 0、1、5和10） DDR3 1333MHz受ECC保护的 DIMM6 英特尔® QuickPath 互连 2个英特尔 5520芯片组 6个低延迟内存通道（每个CPU3个） 6端口SATA控制器（带RAID 0、1、5和10）7 更快的组件链接带来更高的性能 计算和I/O性能之选 更多更快的内存使数据密集型运算的速度得到提高 极强的扩展能力， 没有任何瓶颈 12个插槽最高支持 192GB内存1 ICH10R I/O 控制器 7个高性能 显卡和I/O插槽 硬件加速的RAID 5控制器

46. 惠普移动工作站系列——W series • 8440w • Lightweight - packs a punch • New model • 14.0-inch diagonal wide screen • Most portable ISV-certified mobile workstation • Entry-level workstation graphics • Three primary battery options, from lightest weight to all-day computing5 • Starting at 4.6 lb / 2.1 kg10 • HP EliteBook w-series highlights • Product features: • The all new 2010 Intel®CoreTM i512 and i712 processor technology • Support f or DDR3 1333MHz memory • Workstation-caliber graphics from ATI and NVIDIA, with up to 1GB of dedicated video memory (varies by platform) • ISV certifications with Open GL support • Support for up to 5 displays with ATI graphics Eyefinity technology • Integrated HP Mobile Broadband 1 (optional) • GPS-enabled8 • Upgrade Bay with Dual Hard Drive Support and RAID 0,1 Support9 • Enabling high-definition7 content creation and playback: Blu-ray11 and integrated DisplayPort • eSATA • Integrated dual-microphone array • HP Professional Innovations: • HP Performance Advisor • Central Management and LoJack Pro for HP Protect Tools15 • Optional integrated 2 MP Webcam with Business Card Reader Software6 • HP Night Light • HP DuraCase with full magnesium enclosure • HP Power Assistant • HP SkyRoom2 • HP QuickLook 33 • HP QuickWeb4 • HP Connection Manager 3.1 PERFORMANCE • 8540w • Portable powerhouse • 15.6-inch diagonal wide screen • ISV-certified mobile workstation with performance graphics • HP DreamColor display available • Support for 4 DIMMs on units with quad-core processors • USB 3.0 • Starting at 6.5 lb / 2.8 kg10 • 8740w • Power to perform • 17-inch diagonal wide screen • Optional backlit keyboard • Intel®CoreTM 2 Extreme Processor • ISV-certified mobile workstation with exceptional graphics • HP DreamColor display available • Support for 4 DIMMs on units with quad-core processors • USB 3.0 • Starting at 7.8 lb / 3.4 kg10

47. HP工作站的典型应用

48. 惠普工作站多屏显示解决方案 北京气象局使用多屏显示实例

49. 虚拟工作站解决方案 全球首款面向虚拟环境的专业图形工作站解决方案 速度更快使用一个工作台上的独立系统资源来优化图形处理过程. Host (HP Workstation): 16 CPU, 48GB RAM, with Parallels Workstation 4.0 Extreme on WXP64 Host, NVIDIA QuadroFX 570, 2 displays • Guest #2 (RHEL 5.3-64) : 6 vCPU, 16GB RAM, NVIDIA Quadro FX4800, 2 displays • Guest #1 (Vista-64): 6 vCPU, 16GB RAM, NVIDIA Quadro FX4800, 2 displays 处理工作更多轻松运行多个图形处理应用程序来提高用户生产力 效果更佳集成资源消耗型工作站，提高 IT 效率和响应速度

50. 强大的图像处理能力 完善的剪辑解决方案 高质量图像制作流程（强大的合成、三维性能） 高性价比的2K预监方案 广播级专业字幕制作软件 高速的磁盘阵列存储 全接口、全清晰度支持 全接口双向数模转换器 蓝光发布 广泛的应用软件支持 实时上屏预监 惠普非线性编辑视频工作站
