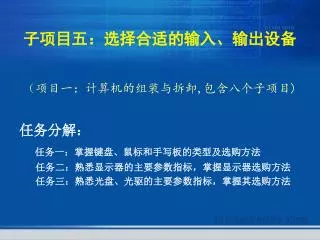

  1. 子项目五：选择合适的输入、输出设备 （项目一：计算机的组装与拆卸,包含八个子项目) 任务分解： 任务一：掌握键盘、鼠标和手写板的类型及选购方法 任务二：熟悉显示器的主要参数指标，掌握显示器选购方法 任务三：熟悉光盘、光驱的主要参数指标，掌握其选购方法

  2. 子项目五：选择合适的输入、输出设备 5.1 键盘、鼠标和手写板 5.2 显示器 5.3 打印机

  3. 5.1 键盘、鼠标和手写板 5.1.1 键盘 5.1.2 鼠标 5.1.3 手写板

  4. 5.1.1 键盘 1、键盘分类 1）机械式键盘 2）塑料薄膜式键盘 3）导电橡胶式键盘 4）电容式键盘 5）无线键盘 2、键盘的结构 分为主键盘区，数字辅助键盘区、F键功能键盘区、 控制键区，对于多功能键盘还增添了快捷键区。 键盘电路板是整个键盘的控制核心，它位于键盘的 内部，主要担任按键扫描识别，编码和传输接口的工作。 键盘的接口有早期的AT接口、PS/2接口和USB接口， 目前早期的AT接口已被淘汰。

  5. 5.1.1 键盘 3、键盘的选购 1）手感 2）按键数目 3）键帽:键帽第一看字迹，激光雕刻的字迹耐磨，印刷的字迹易脱落。将键 盘放到眼前平视，你会发现印刷的按键字符有凸凹感，而激光雕刻的键符则比较平整。  4）键程:很多人喜欢键程长一点的，按键时很容易摸索到。也有人喜欢键程短一点的，认为这样打字时会快一些。 5）键盘接口:目前大多数键盘使用的PS/2接口，不过现在市场已经出现USB接口的键盘。USB接口键盘最大的特点就是可以支持即插即用。但是价格上要高于PS/2接口的键盘。  6）品牌、价格:最后一点就是看品牌和价格了，相信在挑选键盘时同等质量，同等价格下你会挑选名牌大厂的键盘了，大厂品牌能给人一定的信誉度和安全感。

  6. 5.1.2 鼠标 1、鼠标的分类 1）按鼠标的结构不同可以划分为：机械鼠标、光机式鼠标（光电机械鼠标）、 光电鼠标。 2）按鼠标的接口类型的不同可分为：串口鼠标、PS/2鼠标、USB鼠标和无线 鼠标。 3）按鼠标的按键数量可分为：双键鼠标 、三键鼠标 、多键鼠标。

  7. 5.1.2 鼠标 2、鼠标的选购 目前在市场上主流的鼠标都是光电鼠，其选购要考虑到： （1）解析度  （2）刷新率 （3）是否符合人体工程学 （4）外观  （5）接口

  8. 5.1.3 手写板 1、概念：也叫手写仪，其作用和键盘类似。当然，基本上只局限于输入文字或者绘画，也带有一些鼠标的功能。 2、功能与结构 手写板一般是使用一只专门的笔，或者手指在特定的区域内书写文字。手写板通过各种方法将笔或者手指走过的轨迹记录下来，然后识别为文字。对于不喜欢使用键盘或者不习惯使用中文输入法的人来说是非常有用的，因为它不需要学习输入法。手写板还可以用于精确制图，例如可用于电路设计、CAD设计、图形设计、自由绘画以及文本和数据的输入等。 手写板有的集成在键盘上，有的是单独使用，单独使用的手写板一般使用USB口或者串口。目前手写板种类很多，有兼具手写输入汉字和光标定位功能的，也有专用于屏幕光标精确定位以完成各种绘图功能的。购买时首先要明确您买手写板的用途。另外，手写板在价格上的差异也很大，从百多元到几千元都有；客户可根据自己需要和经济情况作相应选择。

  9. 5.1.3 手写板 汉王（无线大将军） 手写板

  10. 5.1.3 手写板 3、种类 （1） 电阻压力式： 缺点：1）由于通过感应材料的变形判断位置，感应 材料易疲劳，使用寿 命较短。 2）感触不是很灵敏，使用时压力不够则没有感应，压力太大时又 易损伤感应板。 （2）电磁压感式：使用者可以用它进行流畅的书写，手感也很好，绘图很有用。 缺点： 1）对电压要求高，如果使用电压达不到要求，就会出现工作不稳 定或不能使用的情况。 2）抗电磁干扰较差，易与其他电磁设备发生干扰。 3）手写笔笔尖是活动部件，使用寿命短（一般为一年左右）。 4）必须用手写笔才能工作，不能用手指直接操作。 （3）电容触控式：电容式手写板的工作原理是通过人体的电容来感知手指的位 置，即当使用者的手指接触到触控板的瞬间，就在板的表面产生了一个电 容。

  11. 5.2 显示器 5.2.1 显示器概述 5.2.2 显示器的工作原理 5.2.3 显示器的选购

  12. 5.2.1 显示器概述 从第一代阴极射线管（CRT）显示器开始到现在的液晶显示器，显示器技术仍然在不断发展。主要类型可分为CRT显示器和LCD显示器。

  13. 5.2.2 显示器的工作原理 1、CRT显示器工作原理 其工作原理和我们家中电视机的显像管基本一样， 如下图所示,我们可以把它看作是一个图像更加精细的 电视机。经典的CRT显像管使用电子枪发射高速电子， 经过垂直和水平的偏转线圈控制高速电子的偏转角度， 最后高速电子击打屏幕上的磷光物质使其发光，通过 电压来调节电子束的功率，就会在屏幕上形成明暗不 同的光点形成各种图案和文字。

  14. 5.2.2 显示器的工作原理 2、液晶显示器工作原理简介 （1）TN（STN、DSTN）型液晶显示器。 这种显示器的液晶组件 构造中的向列型液晶夹在两 片玻璃中间。这种玻璃的表 面上先镀有一层透明而导电 的薄膜以作电极之用。这种 薄膜通常是一种铟（Indium） 和锡（Tin）的氧化物（Oxide）， 玻璃上镀表面配向剂，以使液晶 顺着一个特定且平行于玻璃表面的方向排列。

  15. 2、液晶显示器工作原理简介 （2）TFT型液晶显示器。TFT型液晶显示器也采用了两夹层间填充液晶分子的设计。只不过是把左边夹层的电极改为了FET晶体管，而右边夹层的电极改为了共通电极。在光源设计上，TFT的显示采用"背透式"照射方式，即假想的光源路径不是像TN液晶那样的从左至右，而是从右向左，这样的作法是在液晶的背部设置了类似日光灯的光管。光源照射时先通过右偏振片向左透出，借助液晶分子来传导光线。由于左右夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现如TN液晶的排列状态一样会发生改变，也通过遮光和透光来达到显示的目的。但不同的是，由于FET晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持这种状态，直到FET电极下一次再加电改变其排列方式为止。如图3.29所示, 相对而言，TN就没有这个特性，液晶分子一旦没有被施压，立刻就返回原始状态，这是TFT液晶和TN液晶显示原理的最大不同。

  16. 2、液晶显示器工作原理简介 （3）PDLC型液晶显示器。这种显示器的高分子单体(monomer)与液晶混合后夹在两片玻璃中间，做成一液晶盒。这种玻璃与上面所用的相同，是表面上先镀有一层透明而导电的薄膜作电极。但是不需要在玻璃上镀表面配向剂。此时将液晶盒放在紫外灯下照射使各单体连结成高分子聚合物。在高分子形成的同时，液晶与高分子分开而形成许多液晶小颗粒。这些小颗粒被高分子聚合物固定住。当光照射在此液晶盒上，因折射率不同，而在颗粒表面处产生折射及反射。经过多次反射与折射，就产生了散射(scattering)。此液晶盒就像牛奶一样呈现出不透明的乳白色。足够大电压加在液晶盒两侧的玻璃上﹐液晶顺着电场方向排列，而使每颗液晶的排列均相同。对正面入射光而言，这些液晶有着相同的折射率n。如果我们可以选用的高分子材料的折射率与n相同，对光而言这些液晶颗粒与高分子材料是相同的；因而在液晶盒内部没有任何折射或反射的现象产生。此时的液晶盒就像透明的清水一样。

  17. 5.2.3 显示器的选购 1．CRT显示器选购 （1）尺寸：通常我们说的尺寸是显像管尺寸，它是指显像管的对角线长度。 （2）分辨率：指显示器所能显示的点数的多少，显示器可显示的点数越多，画面就越精细，同样的屏幕区域内能显示的信息也越多。 （3）刷新率：指屏幕每秒钟刷新的次数，也叫场频或垂直扫描频率。 （4）行频：也是一个很重要的指标，它是指显示器电子枪每秒钟所扫描的水平行数，也叫水平扫描频率，单位是KHz，行频与分辨率、刷新率之间的关系是：行频=刷新率×垂直分辨率。 （5）带宽：代表的是显示器的电子枪每秒钟内能够扫描的像素个数。带宽的计算公式为：带宽=水平分辨率×行频。不过这只是理论值，实际上由于扫描系数的存在，显示器的实际带宽往往要比理论值高一些。 （6）亮度：一般说来，显示器的亮度越高，人眼感觉色彩越鲜艳。在足够明亮的条件下，人眼才能感觉到各种色彩。

  18. 5.2.3 显示器的选购 2、LCD显示器选购 （1）屏幕尺寸与比例 对于液晶显示器来说，其面板的大小就是可视面积的大小。 （2）响应时间 响应时间决定了液晶显示画面的连贯性 。 （3）亮度和对比度 一般来说，液晶显示器的亮度越高，显示的色彩就越鲜艳， 显示 效果也就越好。对比度是亮度的比值，也就是在暗室中， 白色画面下的亮度除以黑色画面下的亮度。 （4）可视角度 具体来说，可视角度分为水平可视角度和垂直可视角度。在选择 液晶显示器时，应尽量选择可视角度大的产品。

  19. 2、LCD显示器选购 （5）色彩还原能力 （6）坏点和亮点 “坏点”和“亮点”同样是我们选购时必不可少需要注意的一点。它们的存在会影响到画面的显示效果，所以坏点越少就越好。 （7）接口类型 目前液晶显示器接口主要有D-Sub（VGA）和DVI两种。其中D-Sub接口需要经过数/模转换、模/数转换两次转换信号，而DVI接口则是全数字无损失的传输信号接口。 （8）认证标准 在液晶认证标准中，我们最关心的就是安全认证。在3C认证已经成为电脑产品必备的“身份证”后，是否通过TCO认证对于显示器来说尤为重要。 （9）售后服务

  20. 5.3 打印机 5.3.1 打印机概述 5.3.2 打印机的分类 5.3.3打印机的性能指标 5.3.4 打印机的选购

  21. 5.3.1 打印机概述 打印机是计算机系统重要的文字和图形输出设备，使用打印机可以将需要的文字或图形从计算机中输出，显示在各种纸样上。

  22. 5.3.2 打印机的分类 1、击打式打印机和非击打式打印机 2、单色打印机和彩色打印机 3、微型打印机 4、专用打印机 5、汉字针式打印机

  23. 5.3.3打印机的性能指标 1、印字速度 打印机的印字速度由打印平均速度标识，即在有回车、换行的连续打印情况下，单位时间内所能打印的字符数。 2、印字质量 印字质量是指打印机关于印制字符、打印图形、图像质量高低的综合性性能指标。 3、可靠性（MTBF） 可靠性是指打印机不发生故障的能力，一般由平均无故障时间来衡量

  24. 5.3.3打印机的性能指标—实例介绍1 1、针式打印机—EPSON LQ-2680K

  25. 5.3.3打印机的性能指标—实例介绍2 2、喷墨打印机—惠普Photosmart B8558(CB981D)

  26. 5.3.3打印机的性能指标—实例介绍2 3、激光打印机—佳能 LBP 3500

  27. 3、激光打印机—佳能 LBP 3500参数表

  28. 5.3.4 打印机的选购 目前使用最多就是喷墨和激光两类打印机，在进行选购的时候不妨以以下五点为标准进行挑选。 1、最大打印宽度 2、打印分辨率 一般来说，分辨率越高打印质量也越好。 3、打印速度 打印速度直接决定打印机每分钟可打印的页数，如果需要大量、 快速的打印，这个指标则是至关重要的。 4、机器成本和耗材成本 喷墨打印机价格相对便宜，但是其耗材墨盒大量使用则成本较高。激光打印机本身的价格就较喷墨打印更为昂贵，耗材墨粉价格虽不便宜但使用损耗的平均成本低适合需要大量打印的用户。 5、售后服务
