  1. 精品课程 煤矿地质技术及应用 模块七　地质说明书及地质报告编制

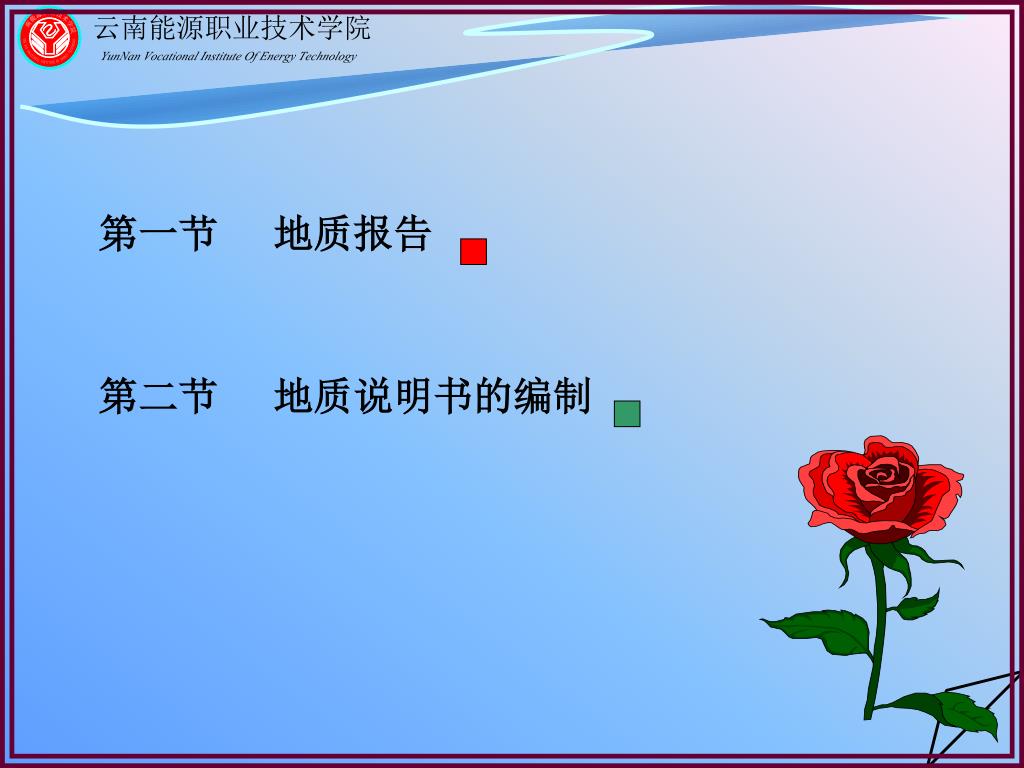

  2. 第一节 地质报告 第二节 地质说明书的编制

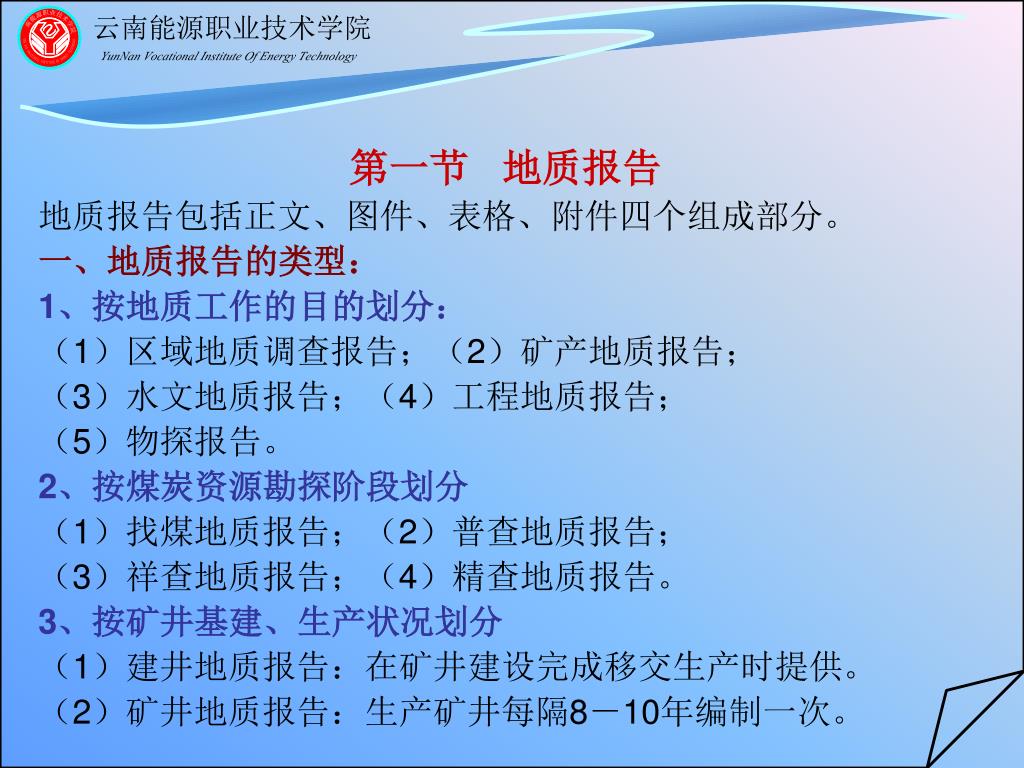

  3. 第一节 地质报告 地质报告包括正文、图件、表格、附件四个组成部分。 一、地质报告的类型： 1、按地质工作的目的划分： （1）区域地质调查报告；（2）矿产地质报告； （3）水文地质报告；（4）工程地质报告； （5）物探报告。 2、按煤炭资源勘探阶段划分 （1）找煤地质报告；（2）普查地质报告； （3）祥查地质报告；（4）精查地质报告。 3、按矿井基建、生产状况划分 （1）建井地质报告：在矿井建设完成移交生产时提供。 （2）矿井地质报告：生产矿井每隔8－10年编制一次。

  4. 二、精查地质报告 （一）精查地质报告的内容 在精查勘探结束后，应提交精查地质报告。 提交报告后，由上级部门组织地质勘探、矿井设计、生产部门的工程技术人员进行审查。评审通过的报告作为设计、建井、生产使用。 1、正文部分：一般分为8章。 第一章 概况 第二章 勘探区地质 说明勘探工作的目的、任务、勘探区位置、以往地质工作机评价。 一般的顺序：区域地质（地层、构造、岩浆岩）、勘探区内的地层、构造、岩浆岩。 第三章 煤层、煤质及有益矿产 煤层的层数、厚度、层间距。煤的物理化学性质、煤质、煤种、煤的工艺性能。 有益矿产：分布、规模、质量、储量。 第四章 勘探区水文地质 重点是勘探区内的水文地质条件，分含水层进行评价。 第五章 开采技术条件 煤层顶、底板岩性特征、瓦斯、煤尘、煤的自燃。 第六章 地质勘探工作 第七章 储量计算 地形测量、地质测量、地表工程、物探、钻探等工作方法、工作量、质量评述。 各种样品的分析、化验、取样方法、数量等。 勘探类型、勘探方法、勘探程度。 第八章 结论 计算边界、工业指标、计算方法、参数的确定。 各级储量的划分，各级储量及总储量的计算结果。 对勘探成果进行总的评价、意见、建议。

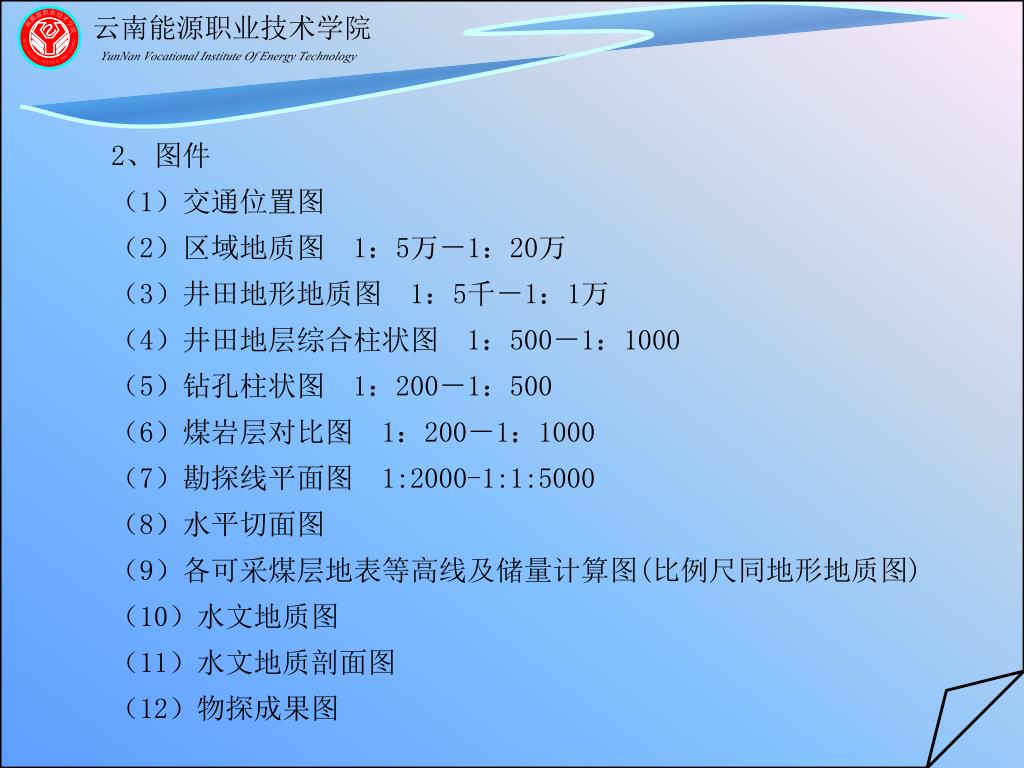

  5. 2、图件 （1）交通位置图 （2）区域地质图 1：5万－1：20万 （3）井田地形地质图 1：5千－1：1万 （4）井田地层综合柱状图 1：500－1：1000 （5）钻孔柱状图 1：200－1：500 （6）煤岩层对比图 1：200－1：1000 （7）勘探线平面图 1:2000-1:1:5000 （8）水平切面图 （9）各可采煤层地表等高线及储量计算图(比例尺同地形地质图) （10）水文地质图 （11）水文地质剖面图 （12）物探成果图

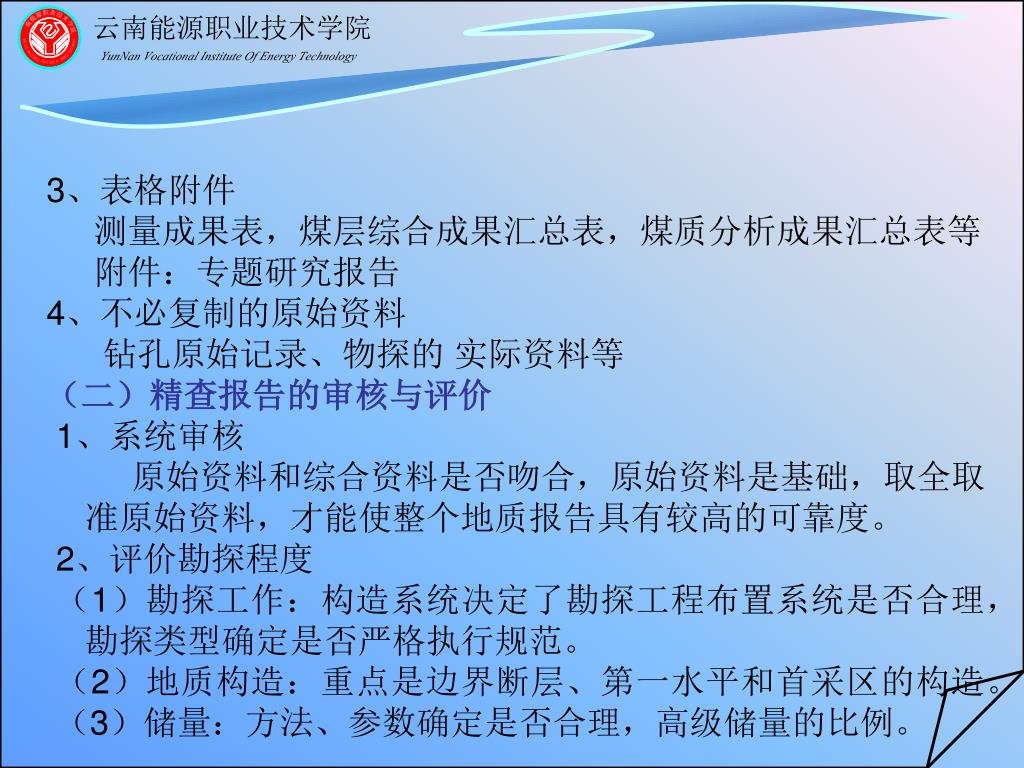

  6. 3、表格附件 测量成果表，煤层综合成果汇总表，煤质分析成果汇总表等 附件：专题研究报告 4、不必复制的原始资料 钻孔原始记录、物探的 实际资料等 （二）精查报告的审核与评价 1、系统审核 原始资料和综合资料是否吻合，原始资料是基础，取全取准原始资料，才能使整个地质报告具有较高的可靠度。 2、评价勘探程度 （1）勘探工作：构造系统决定了勘探工程布置系统是否合理，勘探类型确定是否严格执行规范。 （2）地质构造：重点是边界断层、第一水平和首采区的构造。 （3）储量：方法、参数确定是否合理，高级储量的比例。

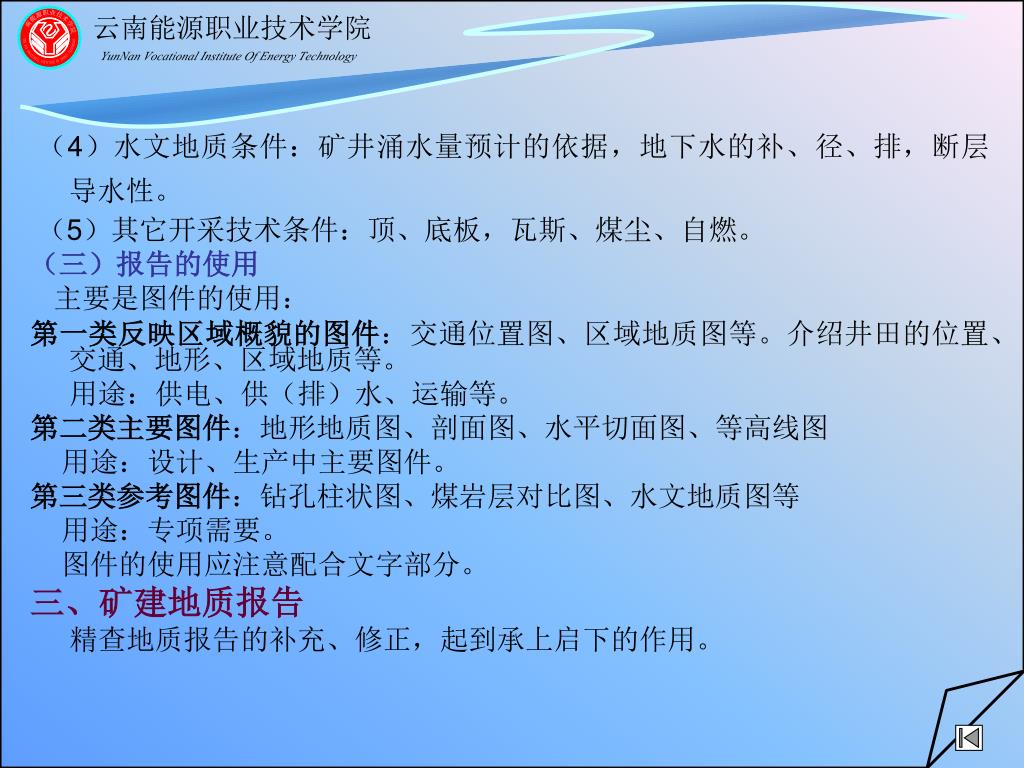

  7. （4）水文地质条件：矿井涌水量预计的依据，地下水的补、径、排，断层导水性。（4）水文地质条件：矿井涌水量预计的依据，地下水的补、径、排，断层导水性。 （5）其它开采技术条件：顶、底板，瓦斯、煤尘、自燃。 （三）报告的使用 主要是图件的使用： 第一类反映区域概貌的图件：交通位置图、区域地质图等。介绍井田的位置、交通、地形、区域地质等。 用途：供电、供（排）水、运输等。 第二类主要图件：地形地质图、剖面图、水平切面图、等高线图 用途：设计、生产中主要图件。 第三类参考图件：钻孔柱状图、煤岩层对比图、水文地质图等 用途：专项需要。 图件的使用应注意配合文字部分。 三、矿建地质报告 精查地质报告的补充、修正，起到承上启下的作用。

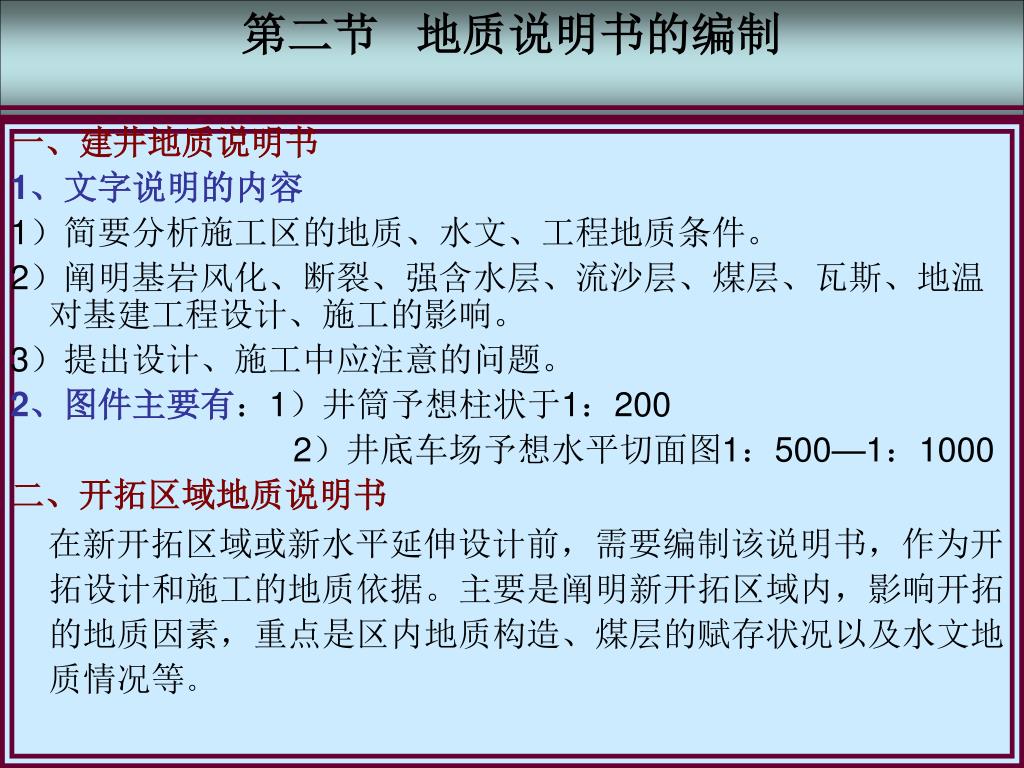

  8. 一、建井地质说明书 1、文字说明的内容 1）简要分析施工区的地质、水文、工程地质条件。 2）阐明基岩风化、断裂、强含水层、流沙层、煤层、瓦斯、地温对基建工程设计、施工的影响。 3）提出设计、施工中应注意的问题。 2、图件主要有：1）井筒予想柱状于1：200 2）井底车场予想水平切面图1：500—1：1000 二、开拓区域地质说明书 在新开拓区域或新水平延伸设计前，需要编制该说明书，作为开拓设计和施工的地质依据。主要是阐明新开拓区域内，影响开拓的地质因素，重点是区内地质构造、煤层的赋存状况以及水文地质情况等。 第二节 地质说明书的编制

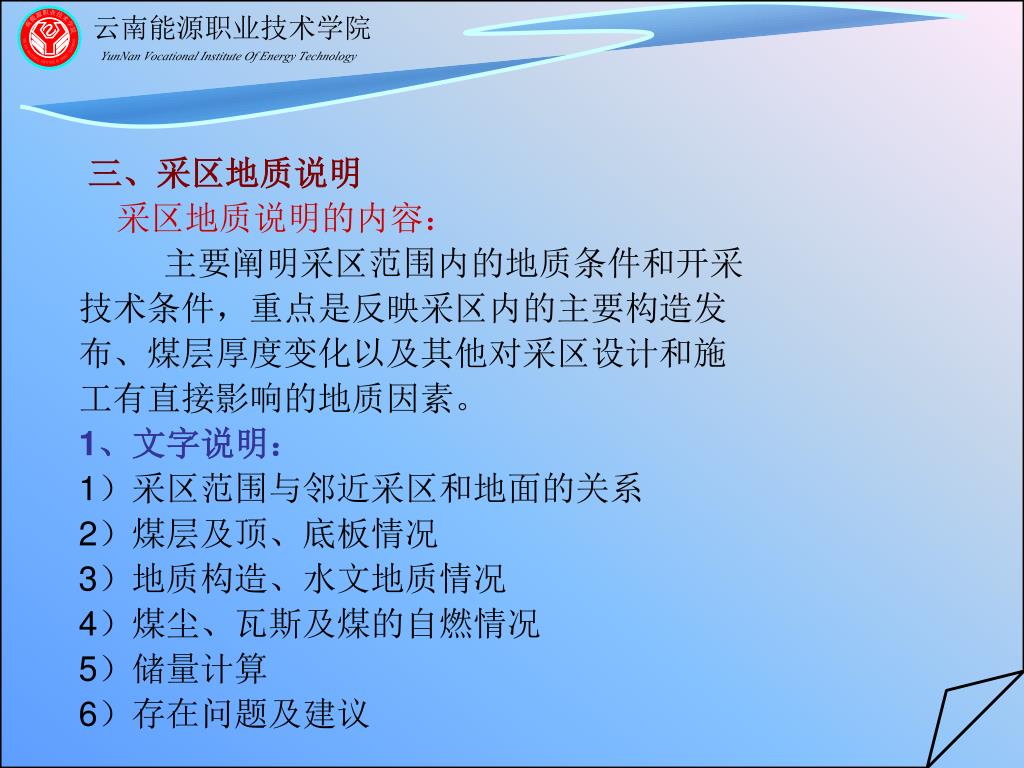

  9. 三、采区地质说明 采区地质说明的内容： 主要阐明采区范围内的地质条件和开采 技术条件，重点是反映采区内的主要构造发 布、煤层厚度变化以及其他对采区设计和施 工有直接影响的地质因素。 1、文字说明： 1）采区范围与邻近采区和地面的关系 2）煤层及顶、底板情况 3）地质构造、水文地质情况 4）煤尘、瓦斯及煤的自燃情况 5）储量计算 6）存在问题及建议

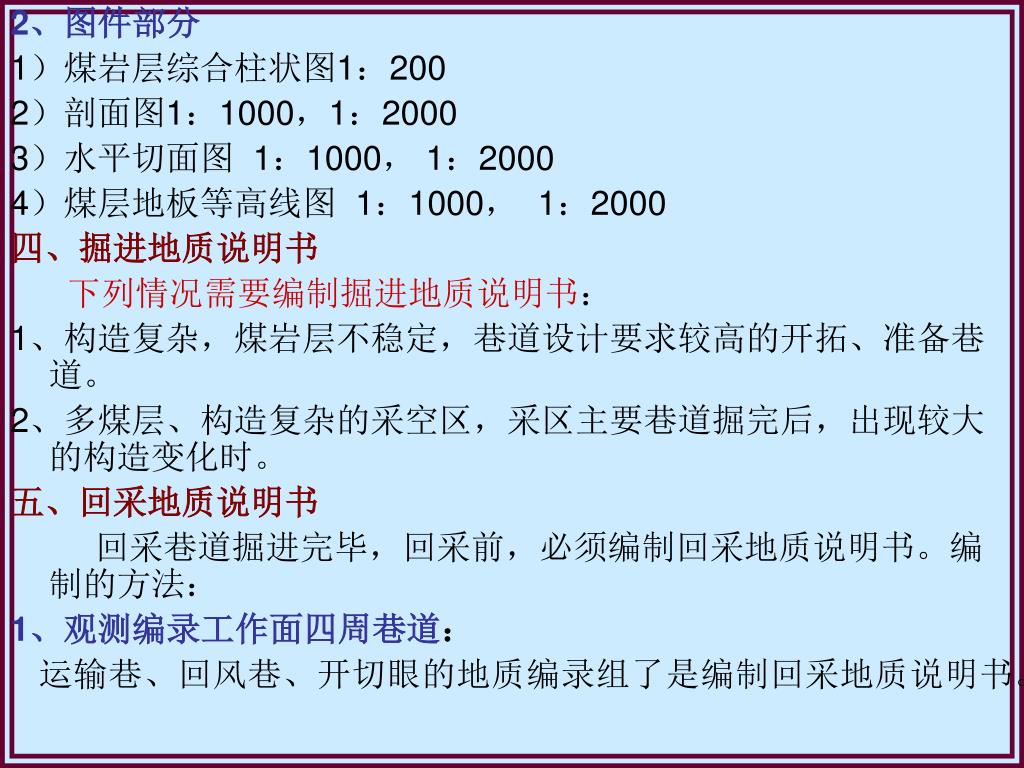

  10. 2、图件部分 1）煤岩层综合柱状图1：200 2）剖面图1：1000，1：2000 3）水平切面图 1：1000， 1：2000 4）煤层地板等高线图 1：1000， 1：2000 四、掘进地质说明书 下列情况需要编制掘进地质说明书： 1、构造复杂，煤岩层不稳定，巷道设计要求较高的开拓、准备巷道。 2、多煤层、构造复杂的采空区，采区主要巷道掘完后，出现较大的构造变化时。 五、回采地质说明书 回采巷道掘进完毕，回采前，必须编制回采地质说明书。编制的方法： 1、观测编录工作面四周巷道： 运输巷、回风巷、开切眼的地质编录组了是编制回采地质说明书。

  11. 2、编制图件： 1）回采巷道实测剖面 1：200 2）煤层结构及顶、底板岩性柱状 1：200 3）回采工作面煤层底板等高线图 1：500—1：2000 3、计算回采工作面储量： 4、编制文字说明： 1）工作面概况：位置、井上、下关系。 2）煤层及顶底板。 3）地质构造及处理意见。 4）水文地质及防排水措施。 5）其他地质情况：岩浆侵入、瓦斯、煤尘等。 6）工作面储量。 7）存在问题及建议。

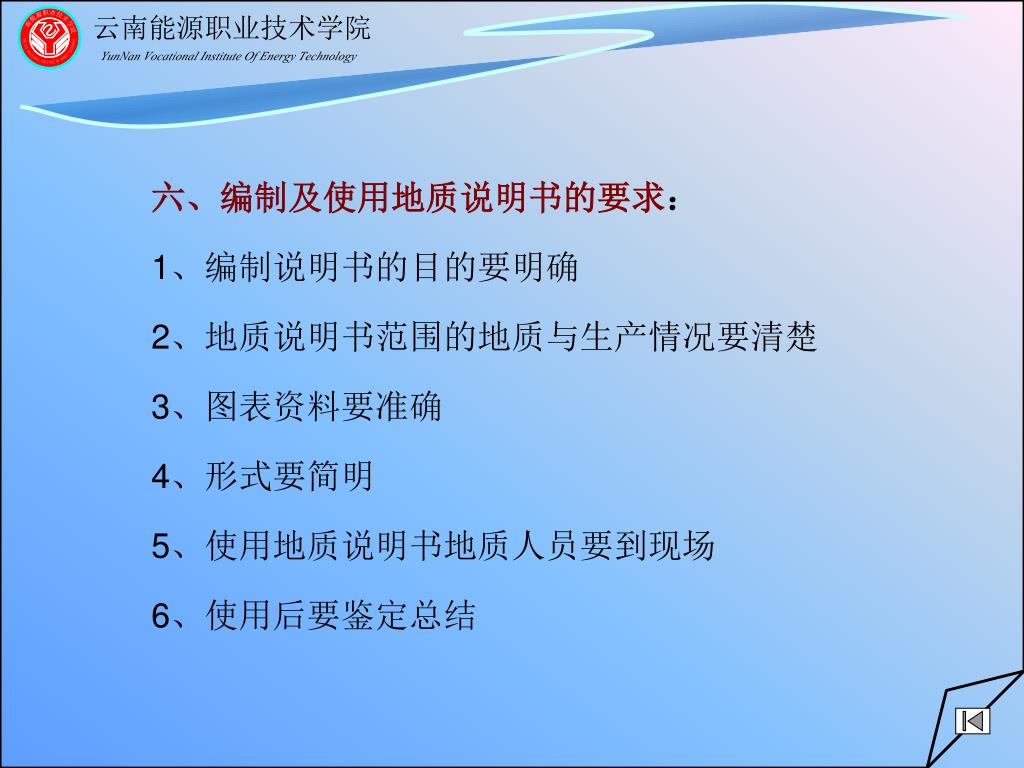

  12. 六、编制及使用地质说明书的要求： 1、编制说明书的目的要明确 2、地质说明书范围的地质与生产情况要清楚 3、图表资料要准确 4、形式要简明 5、使用地质说明书地质人员要到现场 6、使用后要鉴定总结

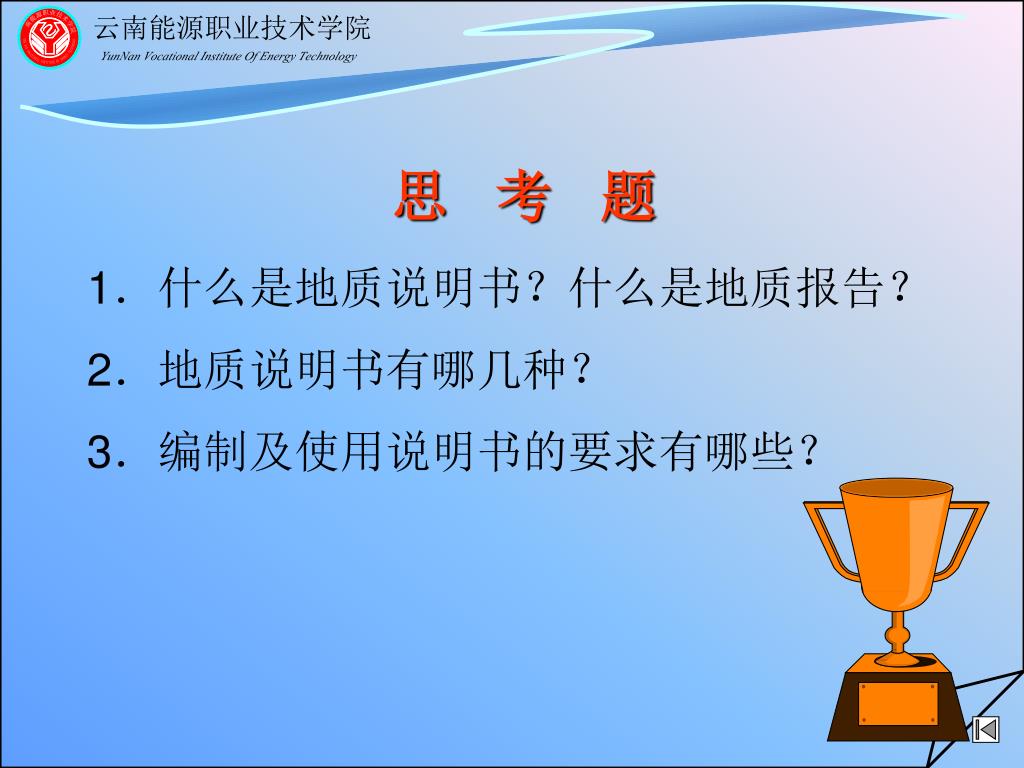

  13. 思 考 题 1．什么是地质说明书？什么是地质报告？ 2．地质说明书有哪几种？ 3．编制及使用说明书的要求有哪些？
