Роль модернизации объектов добычи газа в достижении стратегических целей ОАО «Газпром»

1. Роль модернизации объектов добычи газа в достижении стратегических целей ОАО «Газпром» Автор доклада: кандидат геолого-минералогических наук Член Правления, начальник Департамента по добыче газа, газового конденсата, нефти ОАО «Газпром» Черепанов Всеволод Владимирович

2. Запасы,подготовленные к разработке (в пределах ЕСГ, в удаленных регионах и на шельфе) 16,3 Структура запасов Группы Газпром * (трлн. м³на 01.01.2010) Запасы месторожденийсо стабильной добычей 7,5 33,6 Мелкие месторождения 0,7 Запасы месторождений с падающей добычей 5,4 Запасы месторождений с экологическими ограничениями добычи газа 2,5 *С учётом ООО Газпром нефть

3. Основные месторождения ОАО «Газпром», расположенные в Ямало-Ненецком автономном округе 1986 Ямбургское 1987 Ямбург Тазовский Северо-Уренгойское 2001 1978 Заполярное 1972 Уренгойское 1992 Медвежье Уренгой Юбилейное Новый Уренгой Пангоды 1976 Надым 1990 Восточно- Таркосалинское Западно-Таркосалинское 1988 Комсомольское Ноябрьск Ямало-Ненецекий автоносный округ (Надым-Пур-Тазовский регион) – крупнейший в мире газодобывающий регион, где осуществляется более 90% добычи газа в РФ

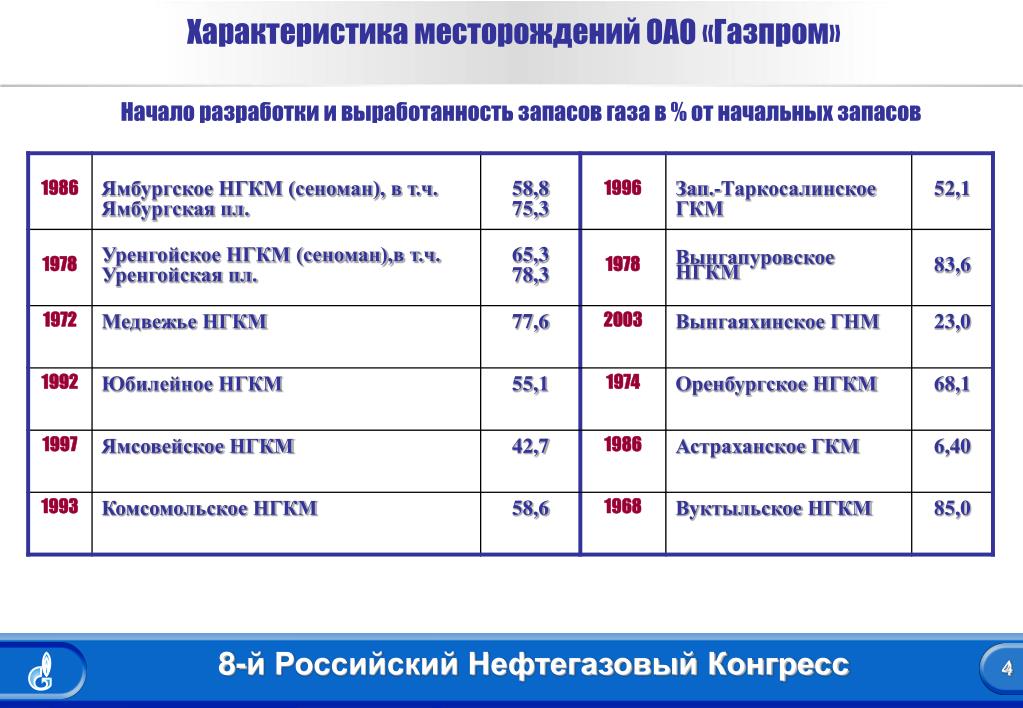

4. Характеристика месторождений ОАО «Газпром» Начало разработки и выработанность запасов газа в % от начальных запасов

5. Распределение добычи газапо объектам ОАО «Газпром» с различным сроком эксплуатации 100% 36,1 36,3 38,9 80% 45,0 60% 25,1 31,6 Относительный объем добычи 38,8 28,6 40% 26,7 21,5 11,7 20% 19,8 14,7 10,8 9,2 5,1 0% Годы 2005 2010 2015 2020 Срок эксплуатации более 30 лет 20…30 лет 10…20 лет до 10 лет Ресурс технологического оборудования добычи газа 20 лет 20 лет 20лет 15 лет 10 лет УКПГ:сепараторы, абсорберы, печи емкости, теплообменники и т.д. ДКС:ГПА, вспомогательноеоборудование Электростанциисобственных нужд Фонтаннаяарматура Системыавтоматизации

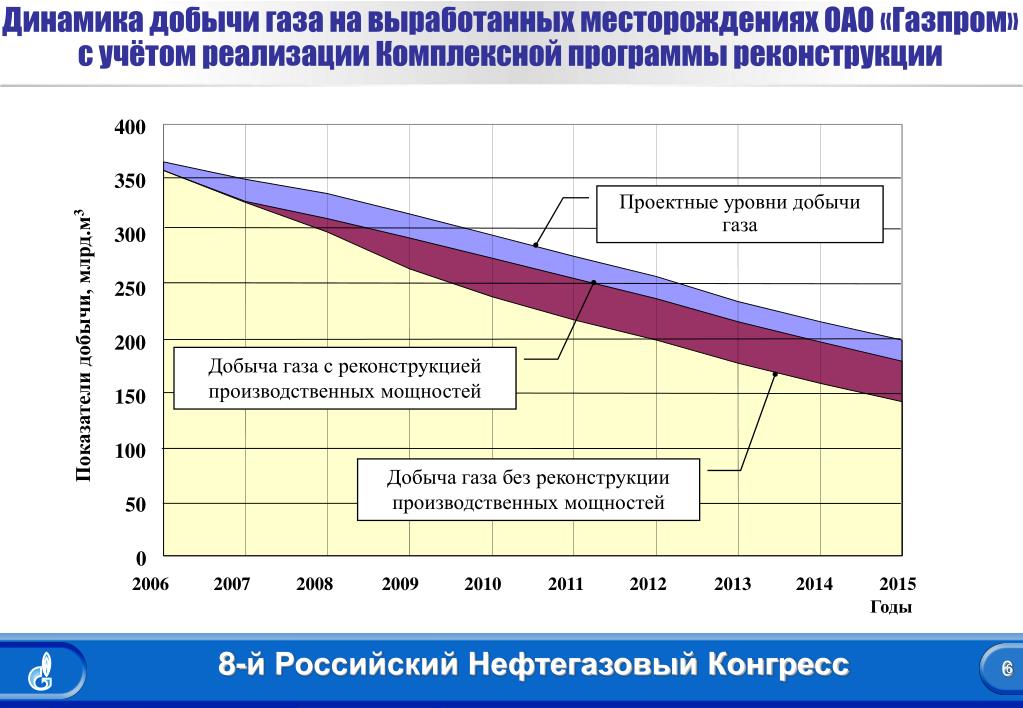

6. Динамика добычи газа на выработанных месторождениях ОАО «Газпром» с учётом реализации Комплексной программы реконструкции 400 350 Проектные уровни добычи газа 300 250 Показатели добычи, млрд.м3 200 Добыча газа с реконструкцией производственных мощностей 150 100 Добыча газа без реконструкции производственных мощностей 50 0 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 Годы

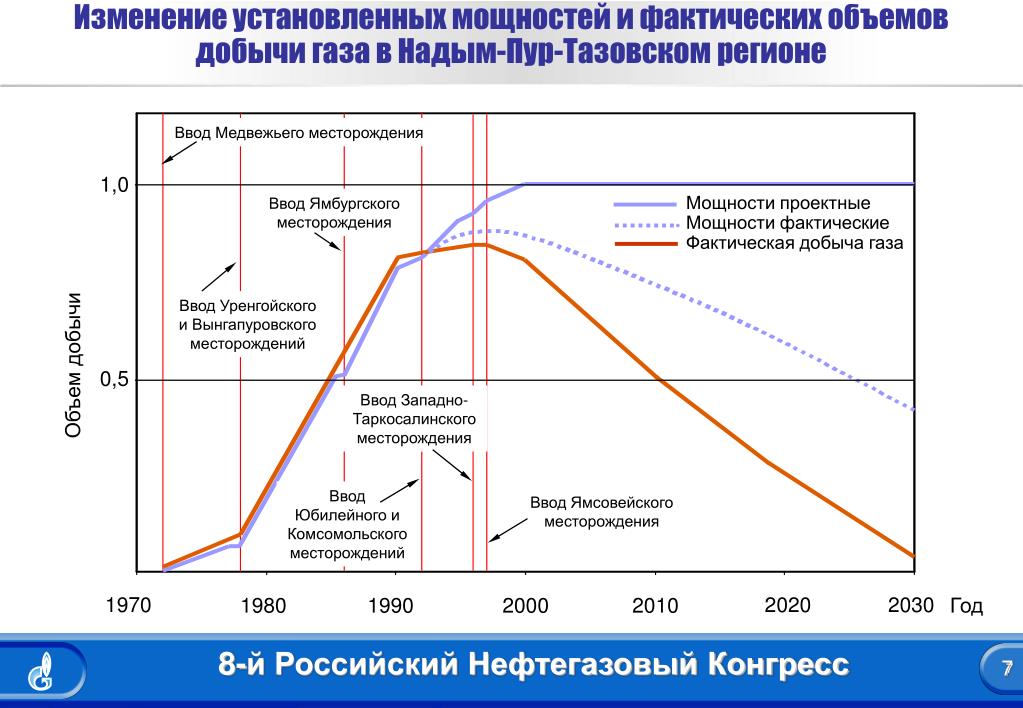

7. Изменение установленных мощностей и фактических объемов добычи газа в Надым-Пур-Тазовском регионе Ввод Медвежьего месторождения 1,0 Ввод Ямбургского месторождения Мощности проектные Мощности фактические Фактическая добыча газа Ввод Уренгойского и Вынгапуровского месторождений Объем добычи 0,5 Ввод Западно-Таркосалинского месторождения Ввод Юбилейного и Комсомольского месторождений Ввод Ямсовейского месторождения 1970 2020 2030 1980 1990 2000 2010 Год

8. Внимание государства к вопросам в области промышленной безопасности, охраны труда, недр и окружающей среды • Закон Российской Федерации от 21.02.1992 N 2395-I «О недрах» (с последними изменениями от 27.12. 2009 г.); • Федеральный Закон от 21.12. 1994 N 69-ФЗ «О пожарной безопасности» (с последними изменениями 25 ноября 2009 г.)» • Федеральный Закон от 21.07.1997 N 116-ФЗ «О промышленной безопасности опасных производственных объектов» (с последними изменениями 27.12. 2009 г.); • «Положение о Федеральном горном и промышленном надзоре России» (утвержденные постановлением Правительства Российской Федерации от 03.12.2001 N 841 ); • Федеральный Закон от 10.01. 2002 N 7-ФЗ «Об охране окружающей среды» (с последними изменениями 27.12. 2009 г.); • Правила безопасности в нефтяной и газовой промышленности» (утвержденные постановлением Госгортехнадзора РФ от 5.06.2003 N 56, РД 08-624-03); • Другие федеральные законы, и иные нормативные правовые акты Российской Федерации; • Нормативные технические документами в области промышленной безопасности, охраны труда, недр и окружающей среды.

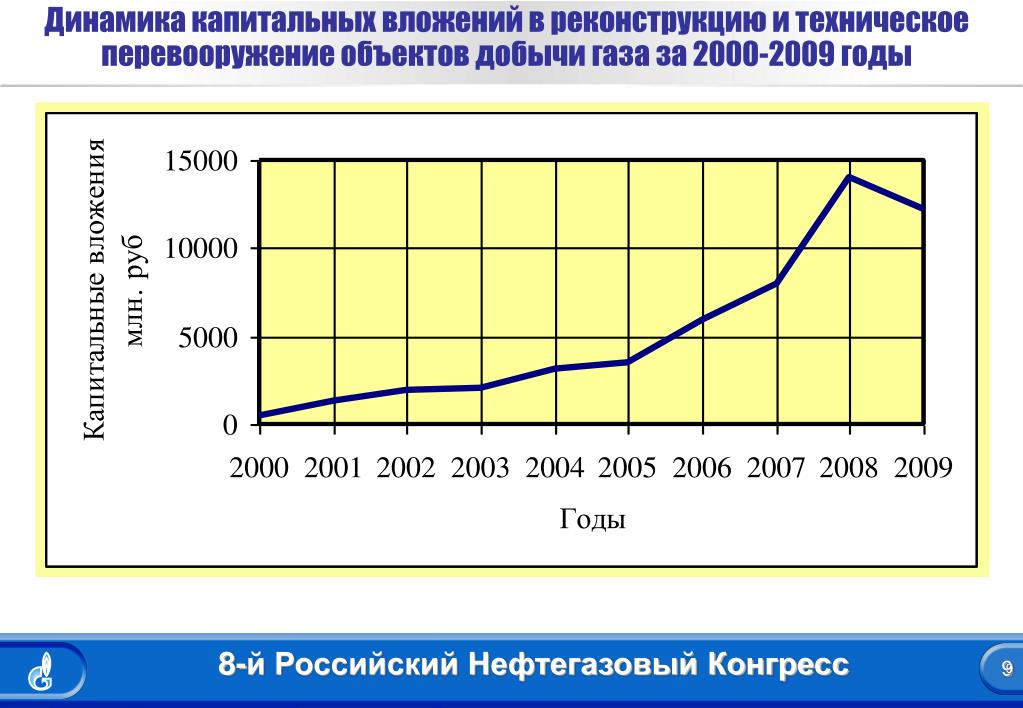

9. Динамика капитальных вложений в реконструкцию и техническое перевооружение объектов добычи газа за 2000-2009 годы

10. Жизненный цикл месторождения Проект разработки Коррективы Проекта разработки Проект комплексной реконструкции Локальные проекты реконструкции Проект обустройства Проект ликвидации Реконструкция для приведения объектов добычи к проектным показателям эксплуатации Текущая реконструкция по изменяющимся условиям разработки и состоянию технологического оборудования Комплексная реконструкция Ликвидация Обустройство Период эксплуатации Комплексная программа реконструкцииохватывает работы, выполняемые на протяжении всего жизненного цикла месторождений Программа ликвидации

11. Стратегия ОАО «Газпром» • Стратегической целью ОАО «Газпром» является становление компании как лидера среди глобальных энергетических компаний посредством освоения новых рынков, диверсификации видов деятельности, обеспечения надежности поставокуглеводородов потребителям

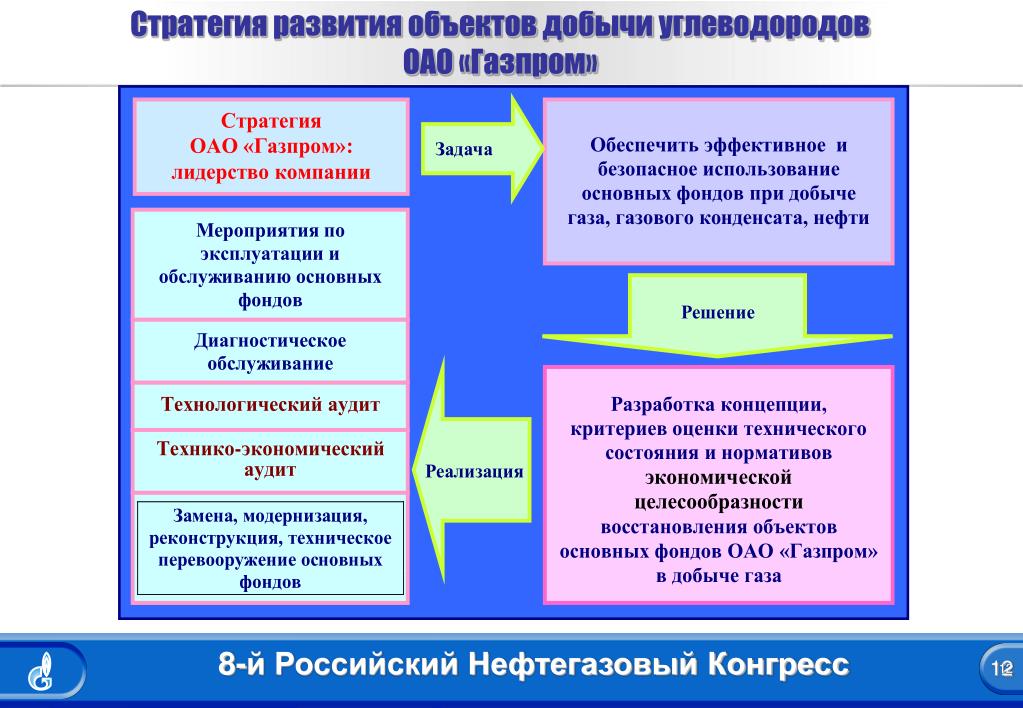

12. Стратегия развития объектов добычи углеводородов ОАО «Газпром»

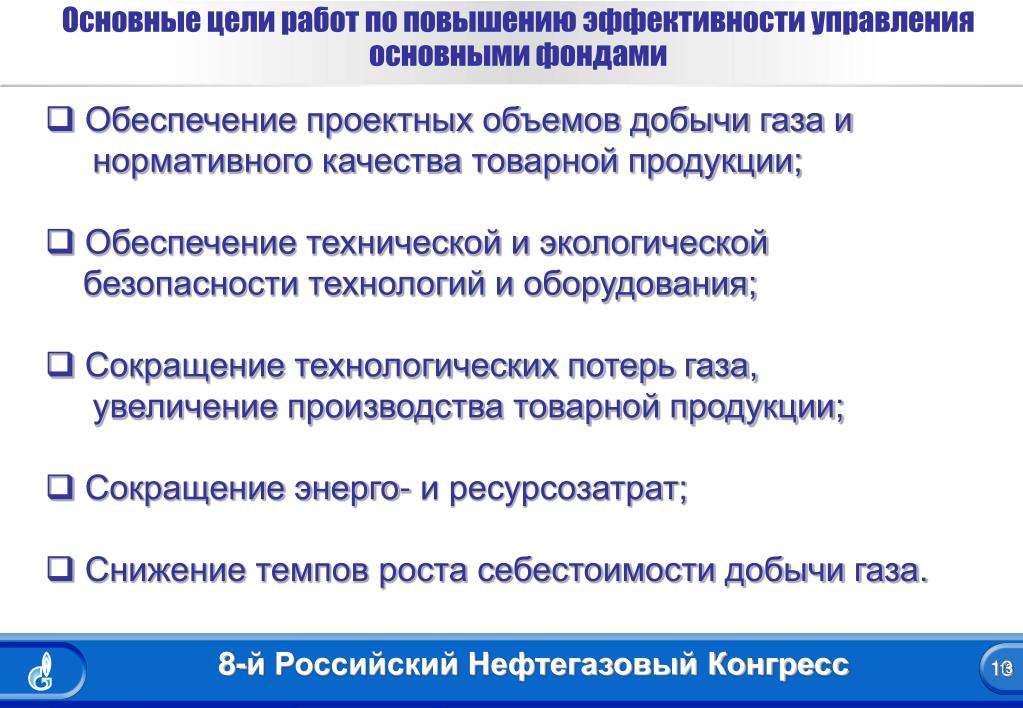

13. Основные цели работ по повышению эффективности управления основными фондами • Обеспечение проектных объемов добычи газа и нормативного качества товарной продукции; • Обеспечение технической и экологической безопасности технологий и оборудования; • Сокращение технологических потерь газа, увеличение производства товарной продукции; • Сокращение энерго- и ресурсозатрат; • Снижение темпов роста себестоимости добычи газа.

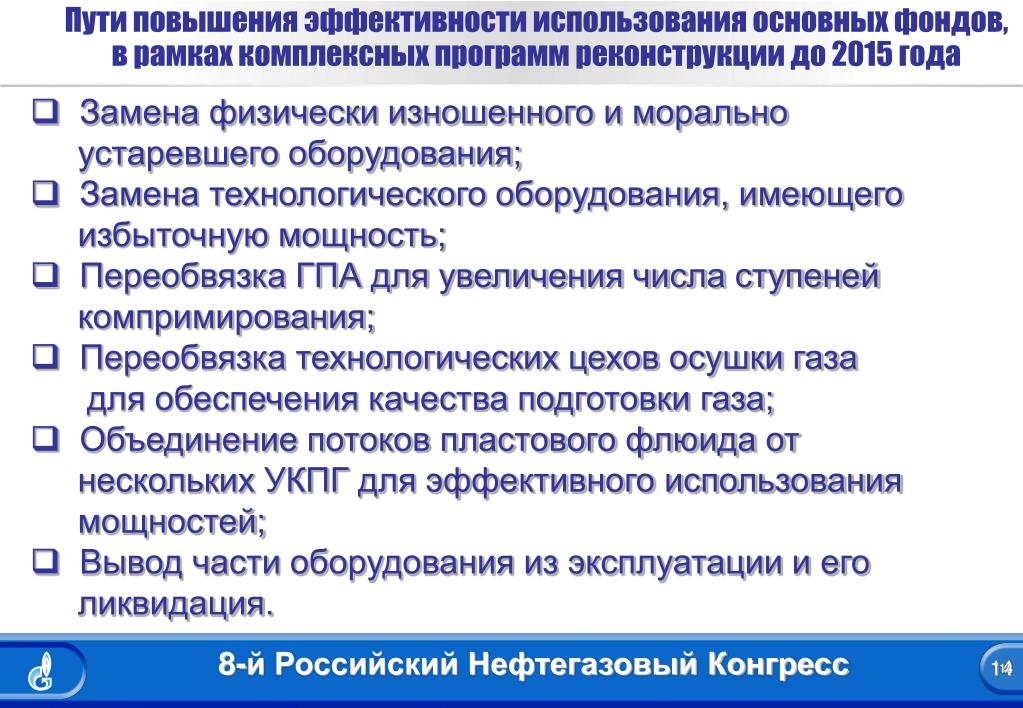

14. Пути повышения эффективности использования основных фондов, в рамках комплексных программ реконструкции до 2015 года • Замена физически изношенного и морально устаревшего оборудования; • Замена технологического оборудования, имеющего избыточную мощность; • Переобвязка ГПА для увеличения числа ступеней компримирования; • Переобвязка технологических цехов осушки газа для обеспечения качества подготовки газа; • Объединение потоков пластового флюида от нескольких УКПГ для эффективного использования мощностей; • Вывод части оборудования из эксплуатации и его ликвидация.

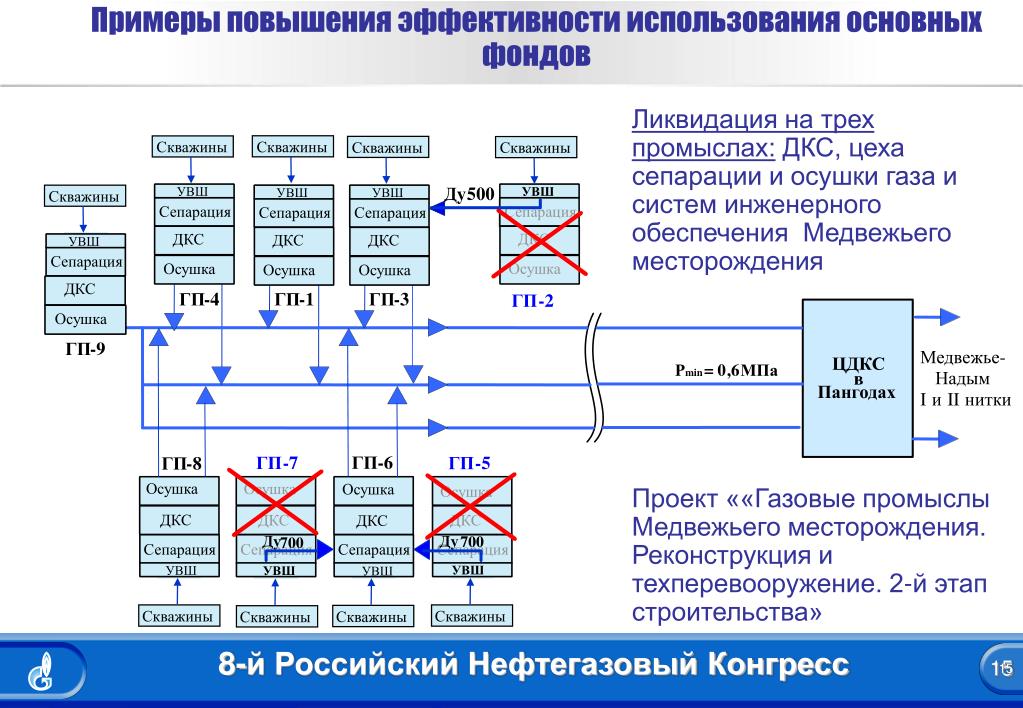

15. Ликвидация на трех промыслах: ДКС, цеха сепарации и осушки газа и систем инженерного обеспечения Медвежьего месторождения Примеры повышения эффективности использования основных фондов Скважины Скважины Скважины Скважины Скважины Ду 500 УВШ Сепарация УВШ УВШ УВШ ДКС УВШ УВШ Сепарация Сепарация Сепарация Сепарация Осушка ДКС ДКС ДКС ДКС ДКС ГП - 2 ГП ГП ГП ГП ГП - - - - - 1 9 4 3 8 Осушка Осушка Осушка Осушка Осушка Медвежье- ЦДКС Р = 0 , 6 МПа I и II нитки min Надым в Пангодах Осушка Осушка Осушка Осушка Осушка Осушка Осушка Осушка ДКС ДКС ДКС ДКС ДКС Ду 700 ДКС ДКС ДКС Сепарация Сепарация Сепарация Ду 700 УВШ УВШ УВШ УВШ УВШ Сепарация УВШ УВШ УВШ Скважины Скважины Скважины Скважины ГП - 7 ГП - 6 ГП - 5 Проект ««Газовые промыслы Медвежьего месторождения. Реконструкция и техперевооружение. 2-й этап строительства»

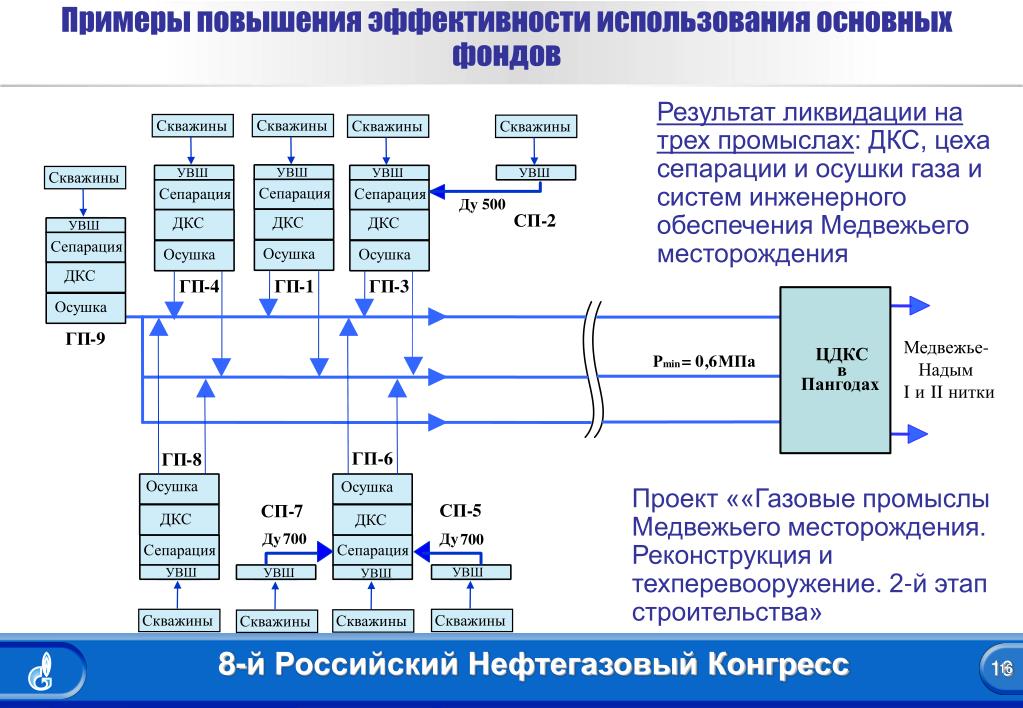

16. Примеры повышения эффективности использования основных фондов Результат ликвидации на трех промыслах: ДКС, цеха сепарации и осушки газа и систем инженерного обеспечения Медвежьего месторождения УВШ Скважины Скважины Скважины Скважины Скважины Ду 500 СП- СП- СП- 5 7 2 УВШ УВШ УВШ УВШ УВШ Сепарация Сепарация Сепарация Сепарация ДКС ДКС ДКС ДКС ДКС ГП - 3 ГП ГП ГП ГП - - - - 4 1 9 8 Осушка Осушка Осушка Осушка Осушка Медвежье- ЦДКС Р = 0 , 6 МПа Надым в I и II нитки min Пангодах Осушка Осушка Осушка Осушка ДКС ДКС ДКС ДКС Ду 700 Сепарация Сепарация Ду 700 УВШ УВШ УВШ УВШ УВШ УВШ УВШ УВШ Скважины Скважины Скважины Скважины ГП - 6 Проект ««Газовые промыслы Медвежьего месторождения. Реконструкция и техперевооружение. 2-й этап строительства»

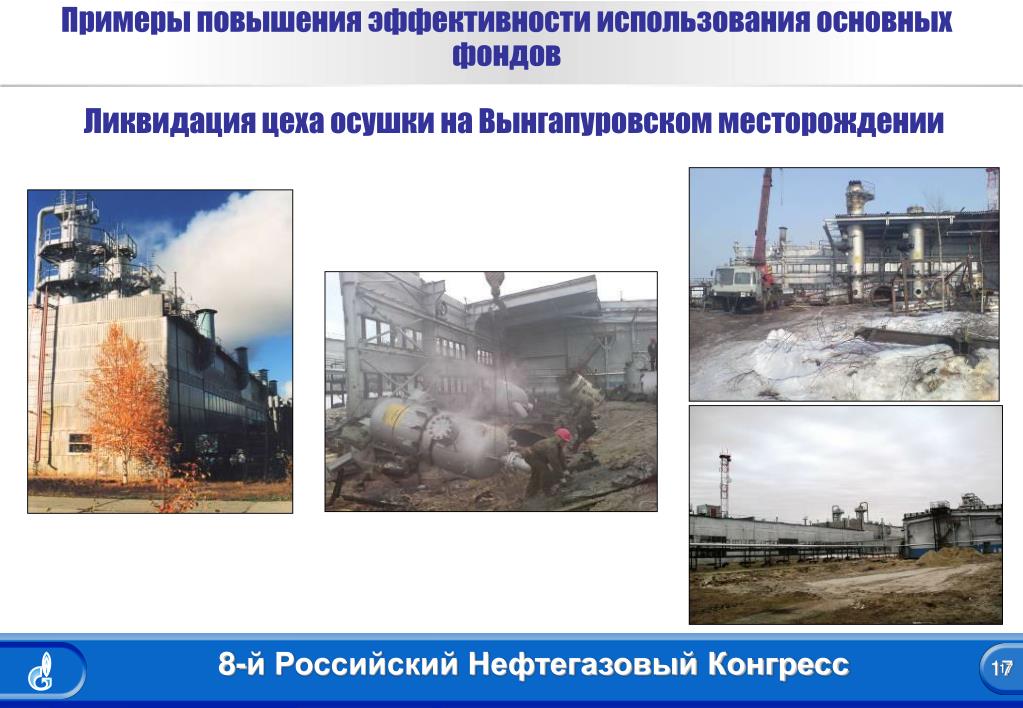

17. Примеры повышения эффективности использования основных фондов Ликвидация цеха осушки на Вынгапуровском месторождении

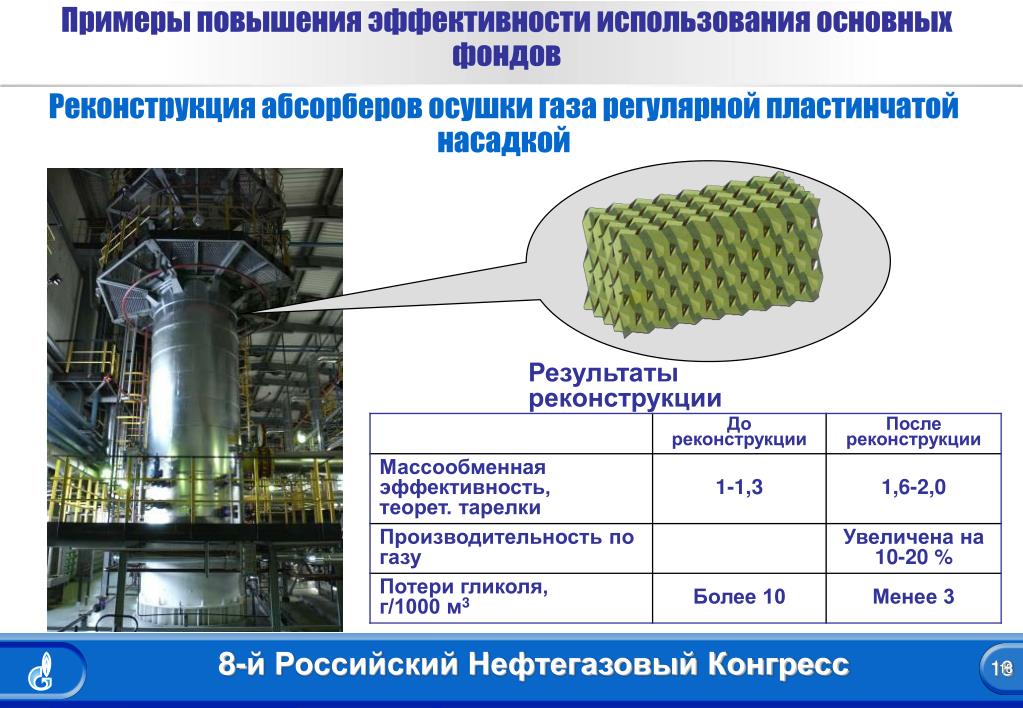

18. Примеры повышения эффективности использования основных фондов Реконструкция абсорберов осушки газа регулярной пластинчатой насадкой Результаты реконструкции

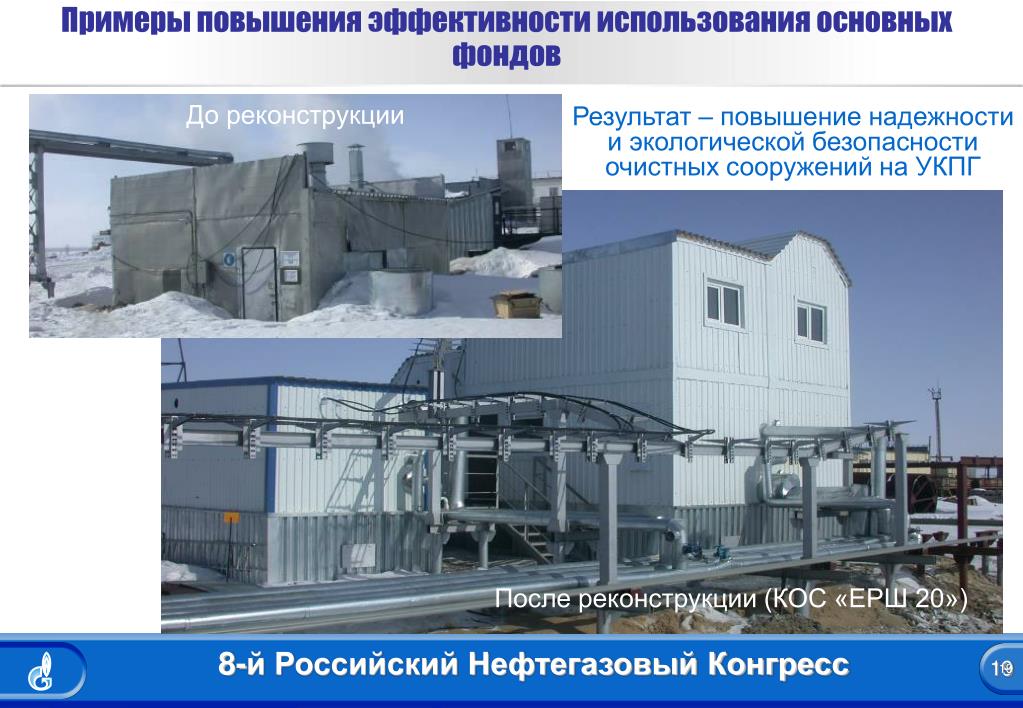

19. Примеры повышения эффективности использования основных фондов До реконструкции Результат – повышение надежности и экологической безопасности очистных сооружений на УКПГ После реконструкции (КОС «ЕРШ 20»)

20. Примеры повышения эффективности использования основных фондов Система автоматического управления электродвигателями вентиляторов АВО Система осуществляет:автоматический контроль и поддержание заданной температуры газа на выходе секций и в трубках АВО Система позволяет:предотвратить загидрачивание трубок и повысить эксплуатационную надежность АВО обеспечить экономию 28 % электроэнергии на привод вентиляторов АВО ШКАФ УПРАВЛЕНИЯ АВО До модернизации После модернизации

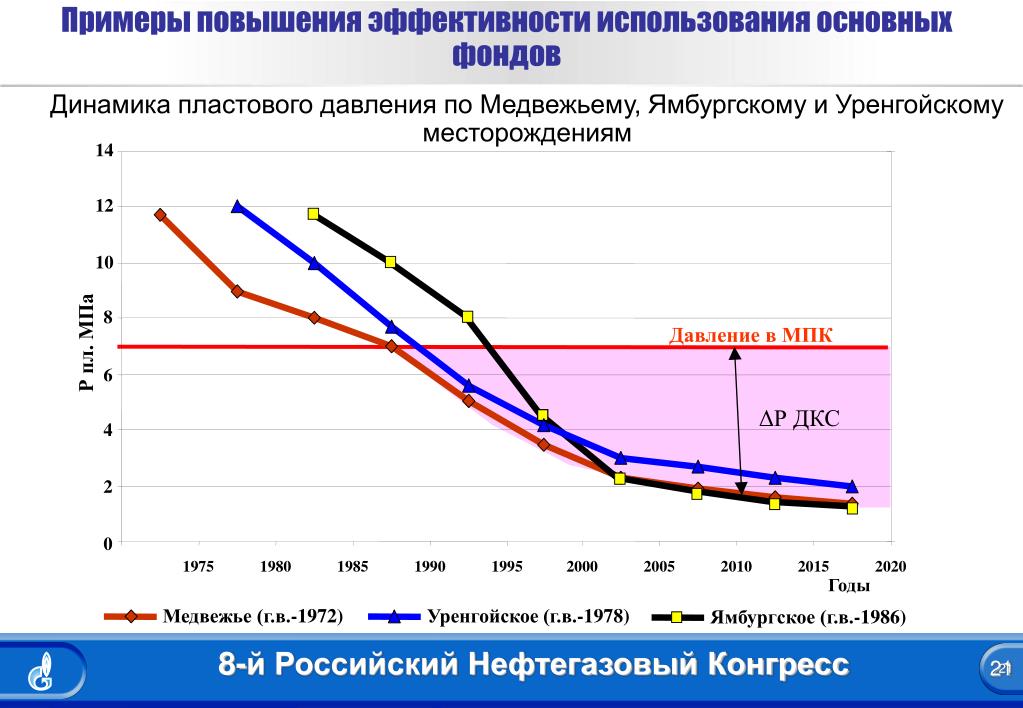

21. Примеры повышения эффективности использования основных фондов Динамика пластового давления по Медвежьему, Ямбургскому и Уренгойскому месторождениям 14 12 10 8 Давление в МПК Р пл. МПа 6 ΔР ДКС 4 2 0 1975 1980 1985 1990 1995 2000 2005 2010 2015 2020 Годы Медвежье (г.в.-1972) Уренгойское (г.в.-1978) Ямбургское (г.в.-1986)

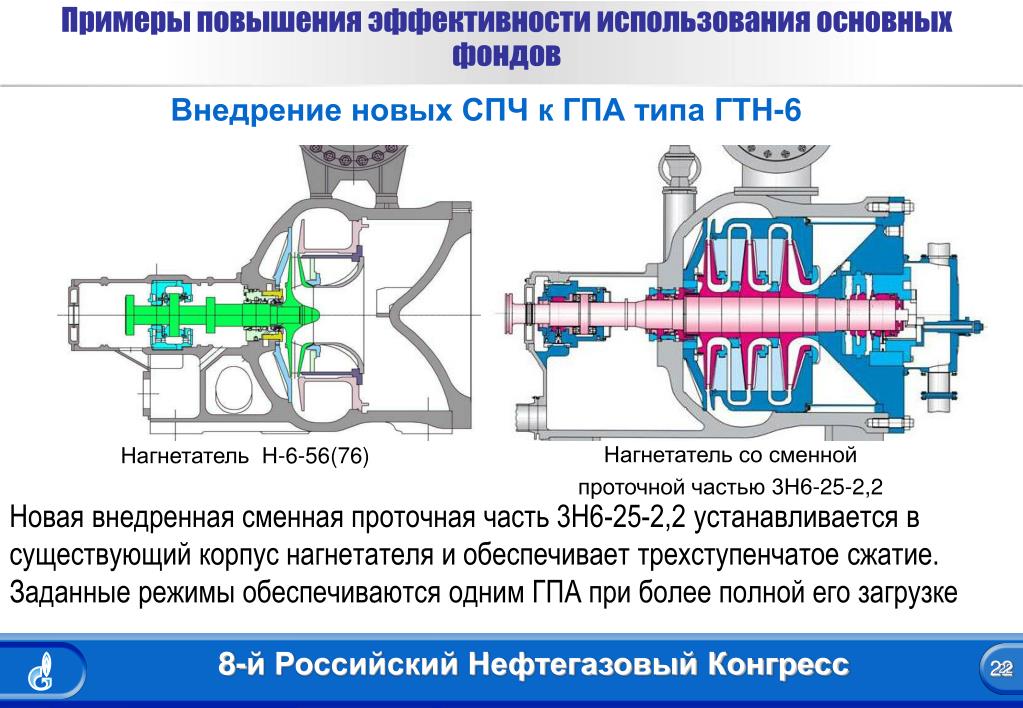

22. Внедрение новых СПЧ к ГПА типа ГТН-6 Примеры повышения эффективности использования основных фондов Нагнетатель со сменной проточной частью 3Н6-25-2,2 Нагнетатель Н-6-56(76) Новая внедренная сменная проточная часть 3Н6-25-2,2 устанавливается в существующий корпус нагнетателя и обеспечивает трехступенчатое сжатие. Заданные режимы обеспечиваются одним ГПА при более полной его загрузке

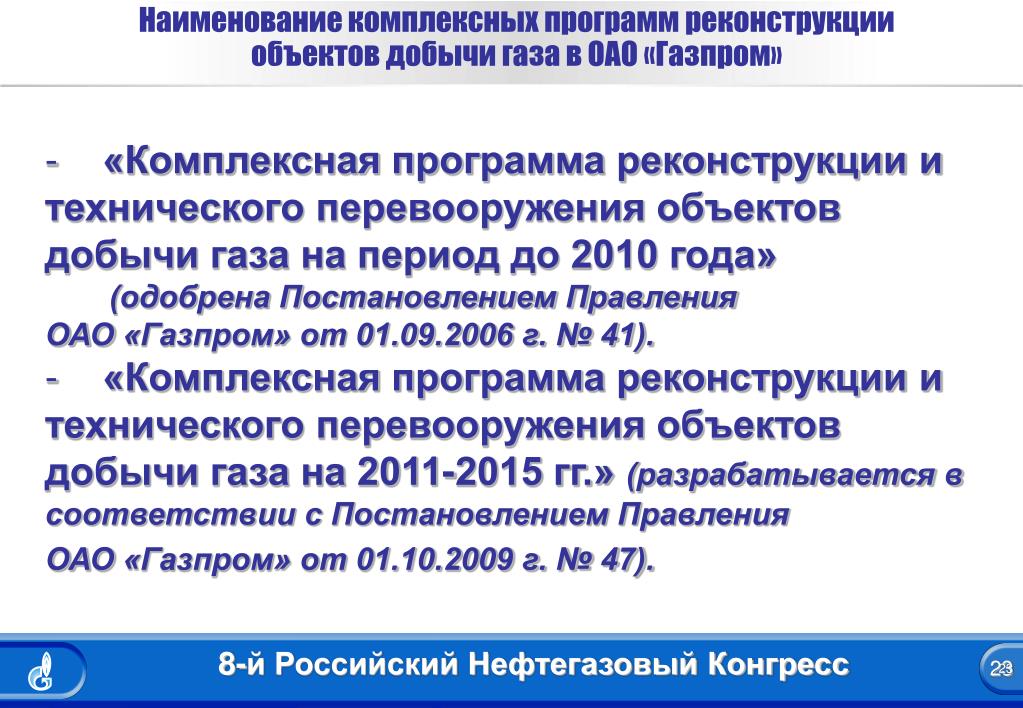

23. Наименование комплексных программ реконструкции объектов добычи газа в ОАО «Газпром» • «Комплексная программа реконструкции и технического перевооружения объектов добычи газа на период до 2010 года» • (одобрена Постановлением Правления ОАО «Газпром» от 01.09.2006 г. № 41). • «Комплексная программа реконструкции и технического перевооружения объектов добычи газа на 2011-2015 гг.» (разрабатывается в соответствии с Постановлением Правления ОАО «Газпром» от 01.10.2009 г. № 47).

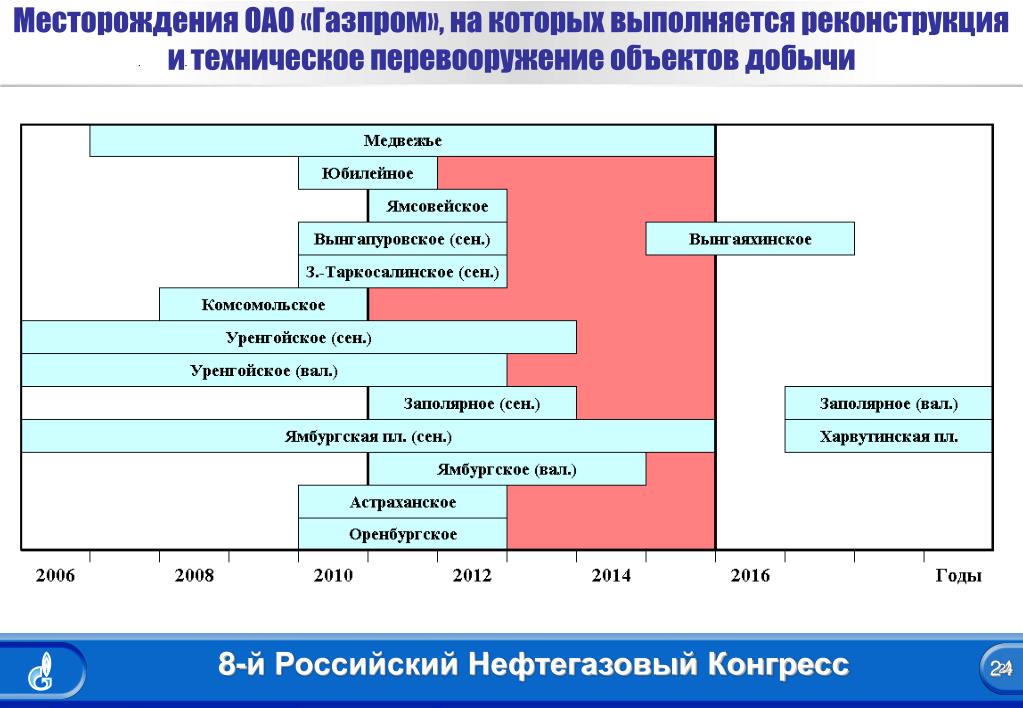

24. Месторождения ОАО «Газпром», на которых выполняется реконструкция и техническое перевооружение объектов добычи

25. Синхронизация отраслевых программ ОАО «Газпром» с Комплексной программой реконструкции объектов добычи газа в 2011-2015 Комплексная целевая программа технического перевооружения, реконструкции и развития автоматизированных систем управления технологическими процессами объектов ОАО «Газпром» на 2011-2015 годы Комплексная программа реконструкции и технического перевооружения объектов транспорта газа на 2011-2015 гг. Комплексная программа реконструкции и технического перевооружения объектов переработки газа и жидких углеводородов на 2010-2015 годы Комплексная программа реконструкции и технического перевооружения объектов добычи газа на 2011-2015 годы Комплексная целевая программаметрологического обеспеченияпроизводственно-технологических процессов добычи, транспорта, переработки, подготовки, хранения и поставки газа и жидких углеводородов в ОАО «Газпром» Комплексная целевая программа на 2011-2013 годы по совершенствованию системы безопасности объектов ОАО «Газпром» Программа ГТМ на скважинах ОАО «Газпром» на период 2011-2015 гг. Программа развития сети связи ОАО «Газпром» на период 2009-2014 годы

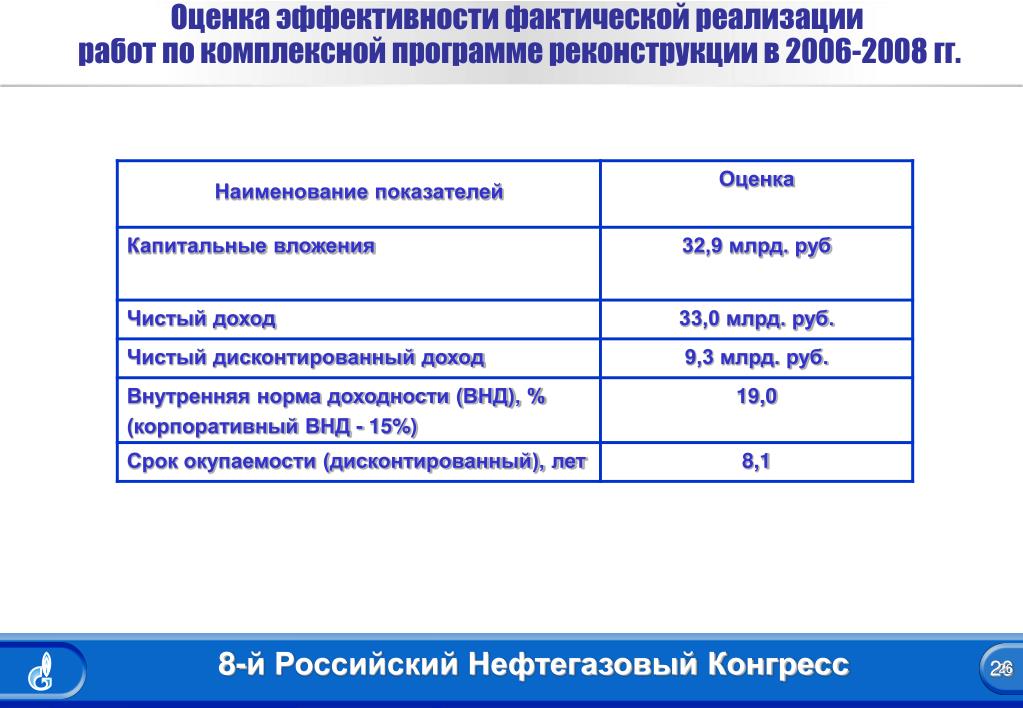

26. Оценка эффективности фактической реализации работ по комплексной программе реконструкции в 2006-2008 гг.

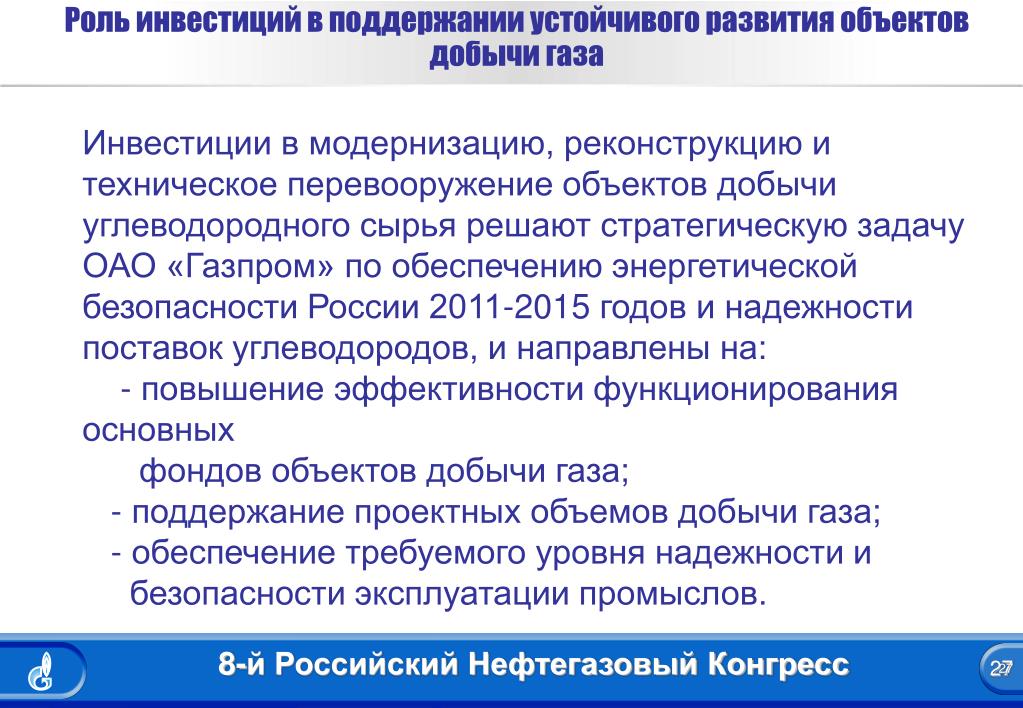

27. Роль инвестиций в поддержании устойчивого развития объектов добычи газа Инвестиции в модернизацию, реконструкцию и техническое перевооружение объектов добычи углеводородного сырья решают стратегическую задачу ОАО «Газпром» по обеспечению энергетической безопасности России 2011-2015 годов и надежности поставок углеводородов, и направлены на: - повышение эффективности функционирования основных фондов объектов добычи газа; - поддержание проектных объемов добычи газа; - обеспечение требуемого уровня надежности и безопасности эксплуатации промыслов.

28. БЛАГОДАРЮ ЗА ВНИМАНИЕ! ОАО «Газпром» Почтовый адрес: 117997, Российская Федерация, Москва, ГСП-7, ул. Наметкина, 16 Электронная почта: gazprom@gazprom.ru

29. Дополнительные слайды

30. Термины согласно CTO Газпром 063-2009 «Разграничение видов работ по принадлежности к реконструкции и капитальному ремонту» • «Достройка, дооборудование, модернизация» - работы, вызванные изменением технологического или служебного назначения оборудования, здания, сооружения или иного объекта амортизицируемых основных средств, повышенными нагрузками и (или) другими новыми качествами. • «Реконструкция» - переустройство существующих объектов основных средств, связанное с совершенствованием производства и повышением его технико-экономических показателей и осуществляемое по проекту реконструкции основных средств в целях увеличения производственных мощностей, улучшения качества и изменения номенклатуры продукции. • «Техническое перевооружение» - комплекс мероприятий по повышению технико-экономического уровня отдельных производств, цехов участков на основе внедрения передовой техники и технологии, механизации и автоматизации производства, модернизации и замены устаревшего и физически изношенного оборудования новым более производительным, а также по совершенствованию общезаводского хозяйства и вспомогательных служб.
