  1. 電子式基因微陣列晶片與應用電路研究 Research on the Electrical MicroArray Chips and Application Circuit

  2. DNA固定化 • 系統架構 • 低寄生電容策略製程 SiO2

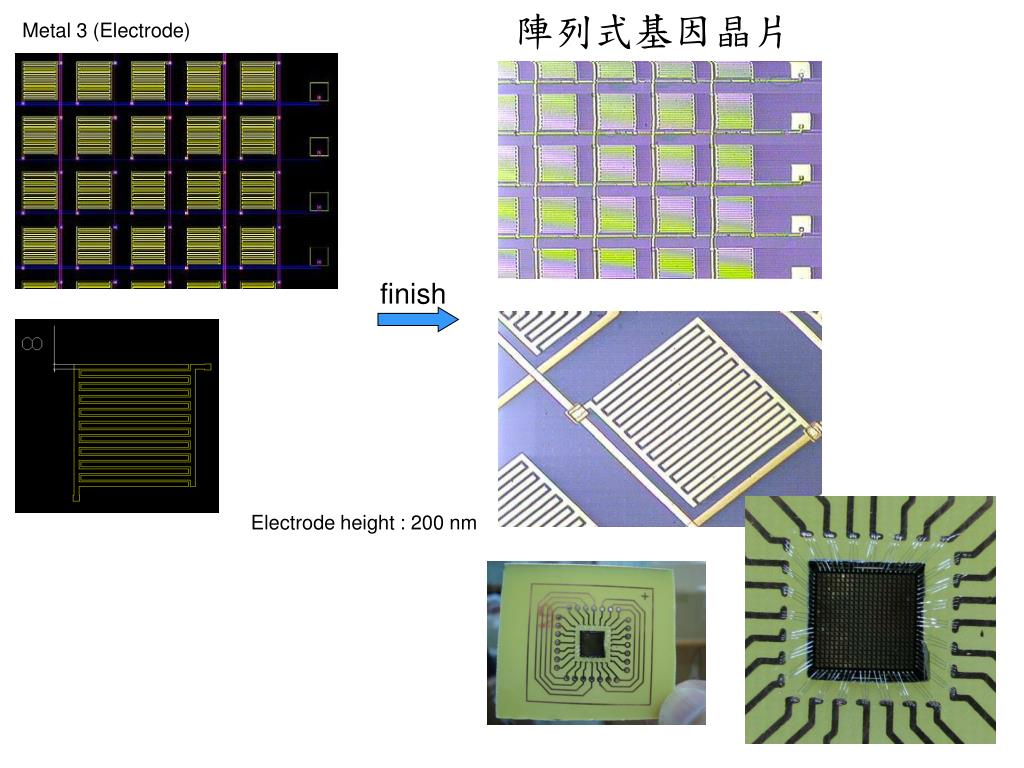

  3. 陣列式基因晶片 Metal 3 (Electrode) finish Electrode height : 200 nm

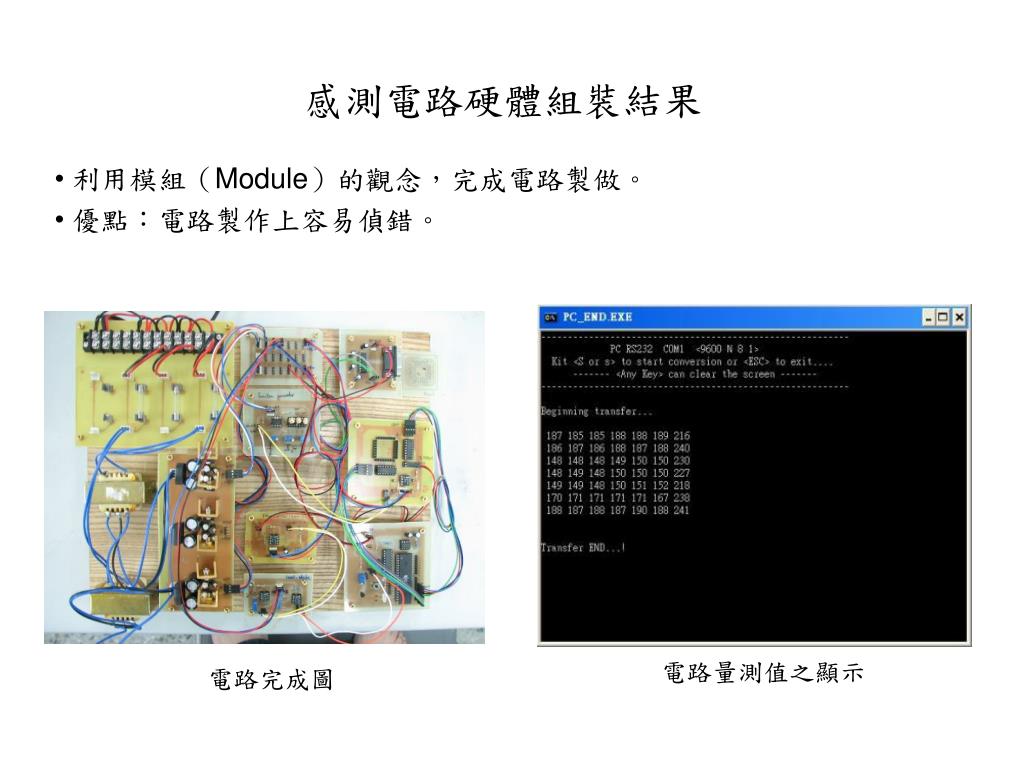

  4. 感測電路硬體組裝結果 • 利用模組（Module）的觀念，完成電路製做。 • 優點：電路製作上容易偵錯。 電路量測值之顯示 電路完成圖

  5. 以微製程技術製備鋯鈦酸鉛壓電感測器應用於微重量感測Microfabrication of PZT piezoelectric sensors for microgravimetric applications

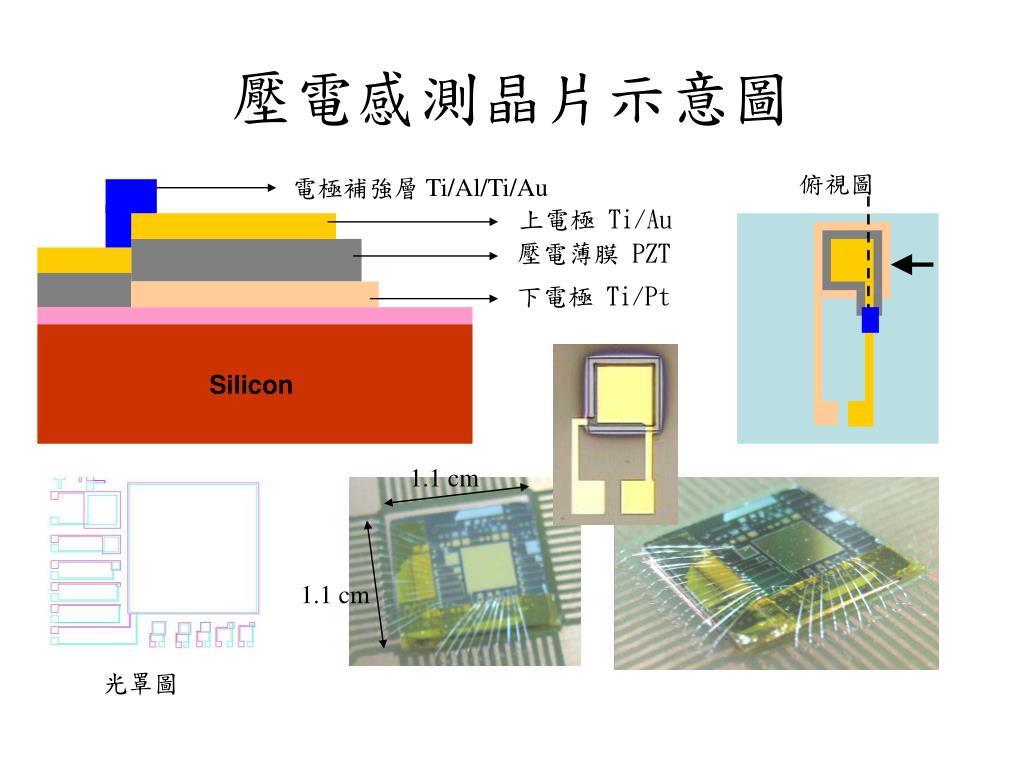

  6. 俯視圖 電極補強層 Ti/Al/Ti/Au 上電極 Ti/Au 壓電薄膜 PZT 下電極 Ti/Pt Silicon 壓電感測晶片示意圖 1.1 cm 1.1 cm 光罩圖

  7. Water drop 感測晶片 DAQ card 感測電路 PC (Labview監測) ΔV 監測畫面 壓電晶片感測系統與DAQ 實際量測硬體圖

  8. 尿蛋白檢測系統之整合 中央大學 研究團隊： 陳文逸教授、辛裕明 教授、蔡章仁 助理教授 劉仁材 博士生 陳靖容 博士生 蔡孟廷 碩士生 謝東廷 碩士生

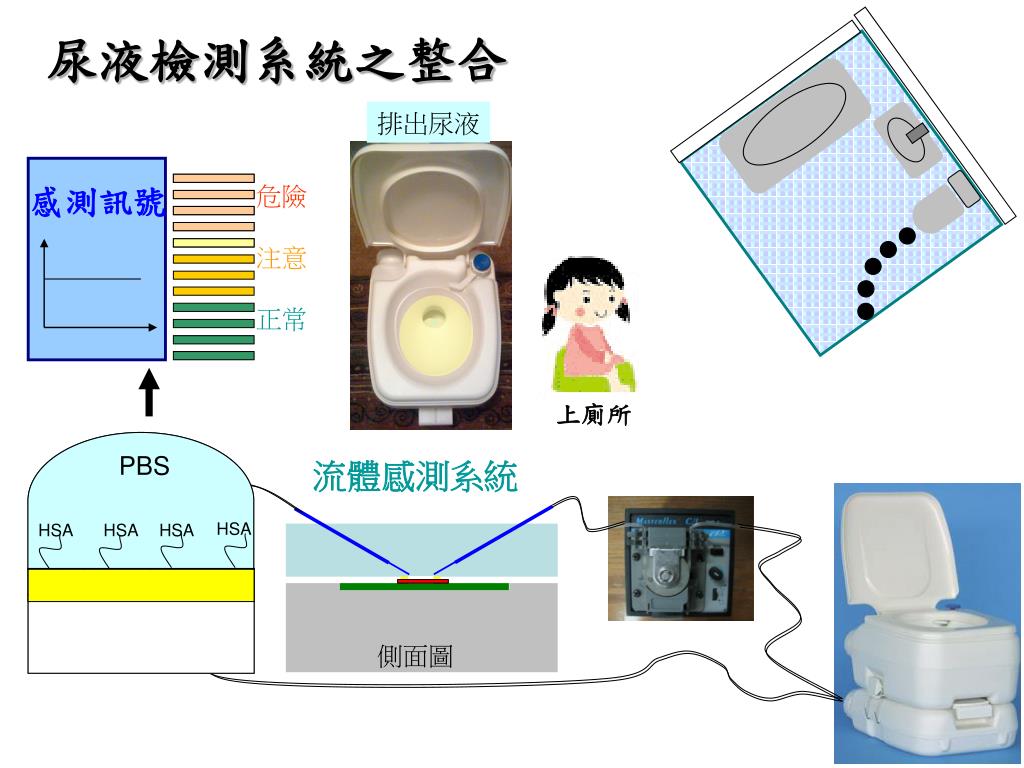

  9. 排出尿液 上廁所 CB CB CB CB PBS PBS HSA HSA HSA HSA 側面圖 尿液檢測系統之整合 感測訊號 危險 注意 正常 流體感測系統

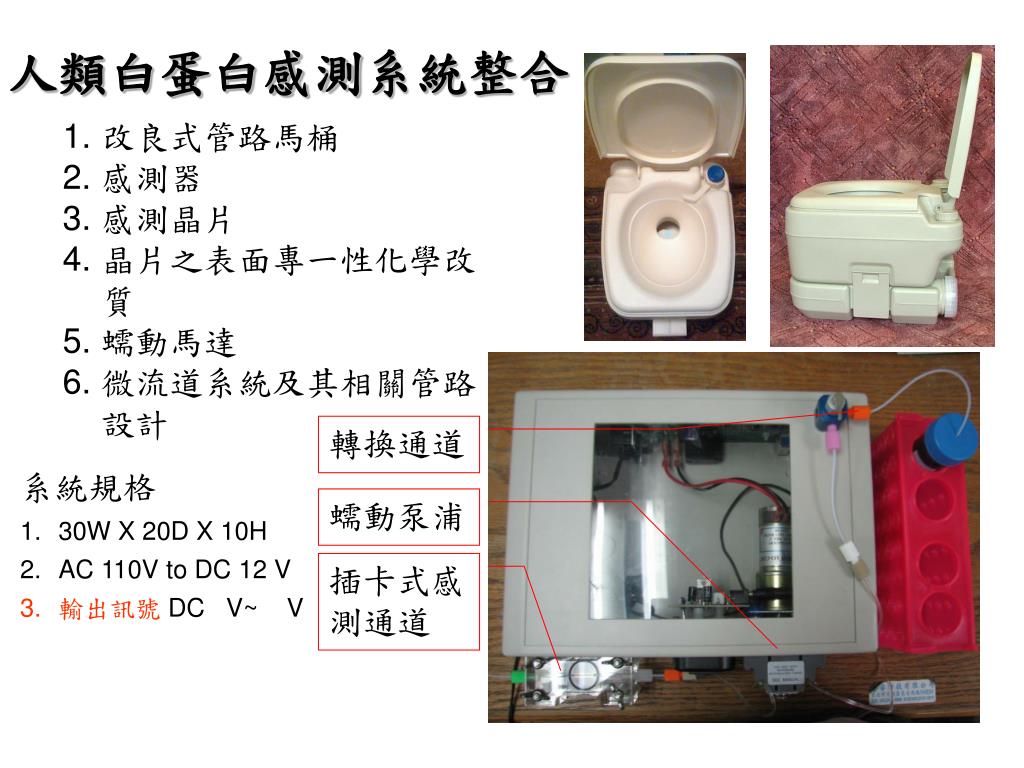

  10. 人類白蛋白感測系統整合 • 改良式管路馬桶 • 感測器 • 感測晶片 • 晶片之表面專一性化學改質 • 蠕動馬達 • 微流道系統及其相關管路設計 轉換通道 • 系統規格 • 30W X 20D X 10H • AC 110V to DC 12 V • 輸出訊號DC V~ V 蠕動泵浦 插卡式感測通道
