  1. 第四节 串联和并联电路的电流 九年级物理备课组

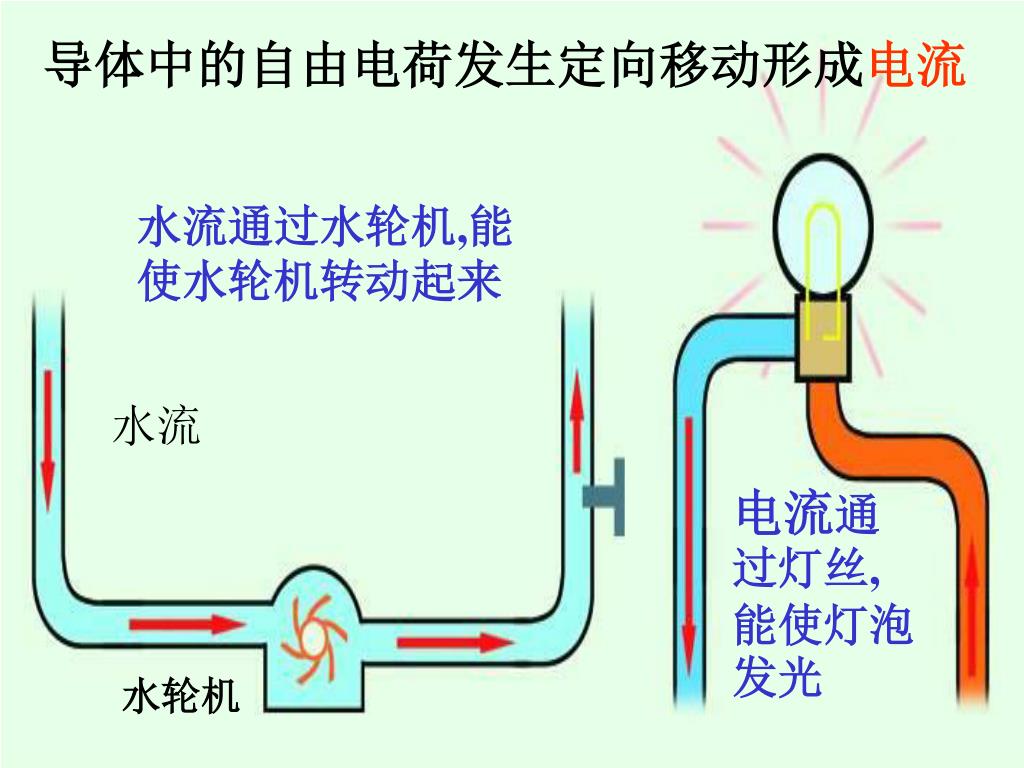

  2. 导体中的自由电荷发生定向移动形成电流 水流通过水轮机,能使水轮机转动起来 水流 电流通过灯丝,能使灯泡发光 水轮机

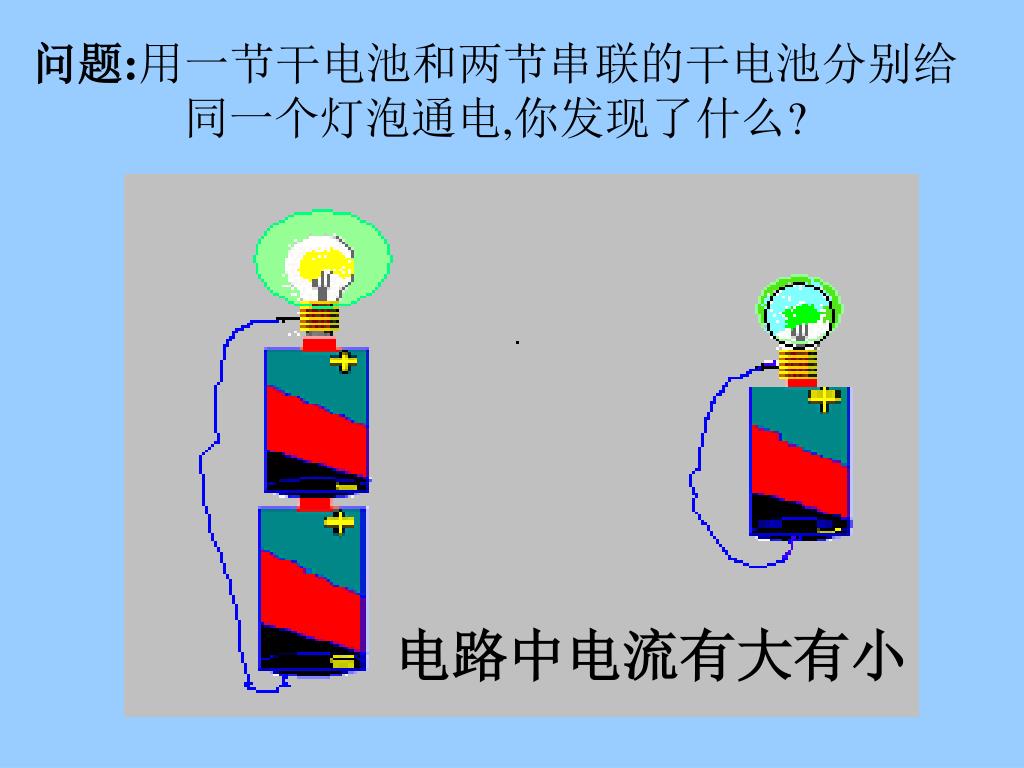

  3. 问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么?问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么? 电路中电流有大有小

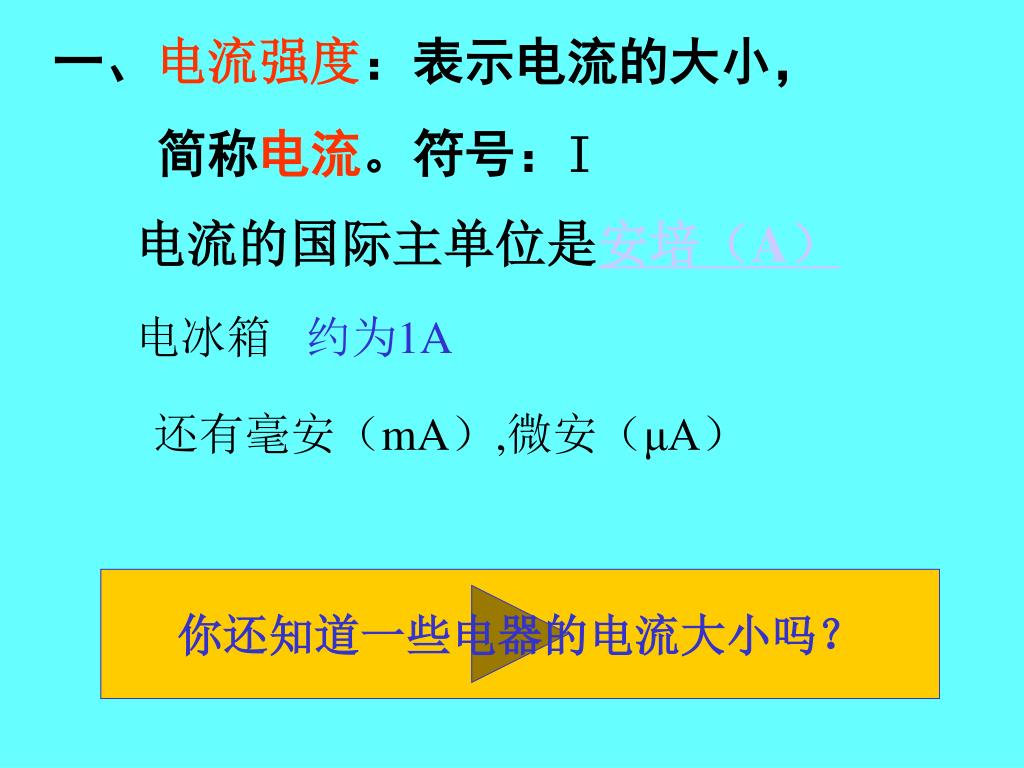

  4. 一、电流强度：表示电流的大小， 简称电流。符号：I 电流的国际主单位是安培（A） 电冰箱 约为1A 还有毫安（mA）,微安（μA） 你还知道一些电器的电流大小吗？

  5. 法国物理学家 安培 电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。

  6. 电子表 1.5~2 μA 电冰箱 1A 高压输电200A 电饭煲3.2~4.5A 手机：待机15~50mA、 开机60~300mA、 发射 200~400mA 柜式空调 约为10A

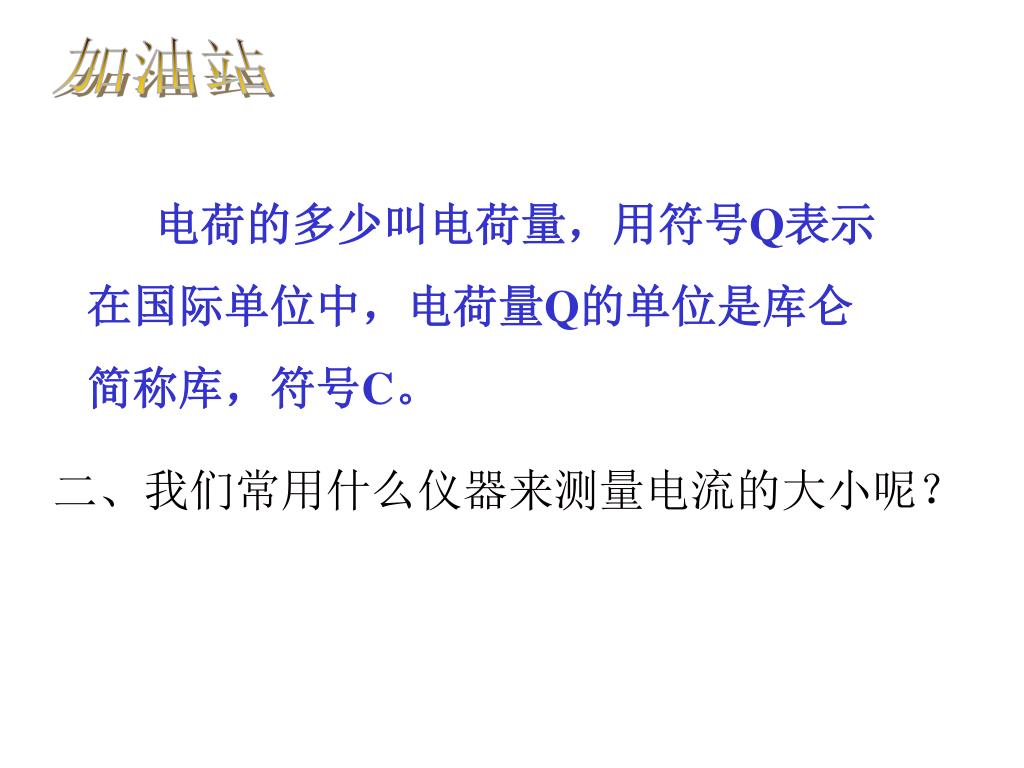

  7. 加油站 电荷的多少叫电荷量，用符号Q表示 在国际单位中，电荷量Q的单位是库仑 简称库，符号C。 二、我们常用什么仪器来测量电流的大小呢？

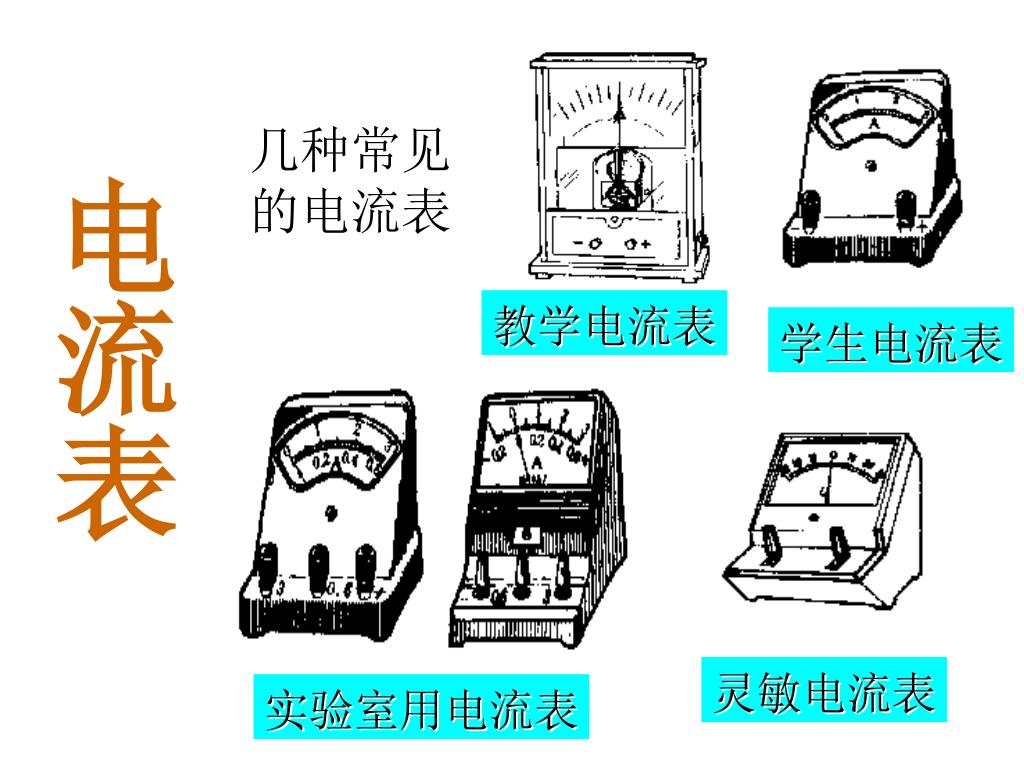

  8. 电流表

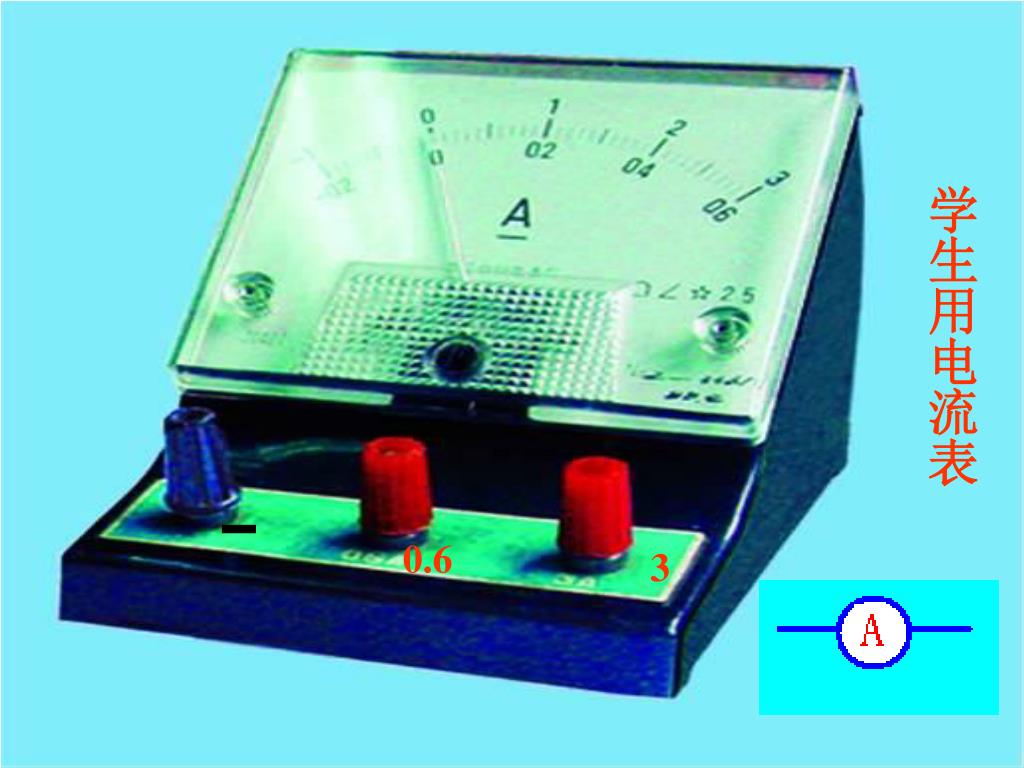

  9. 学生用电流表 0.6 3

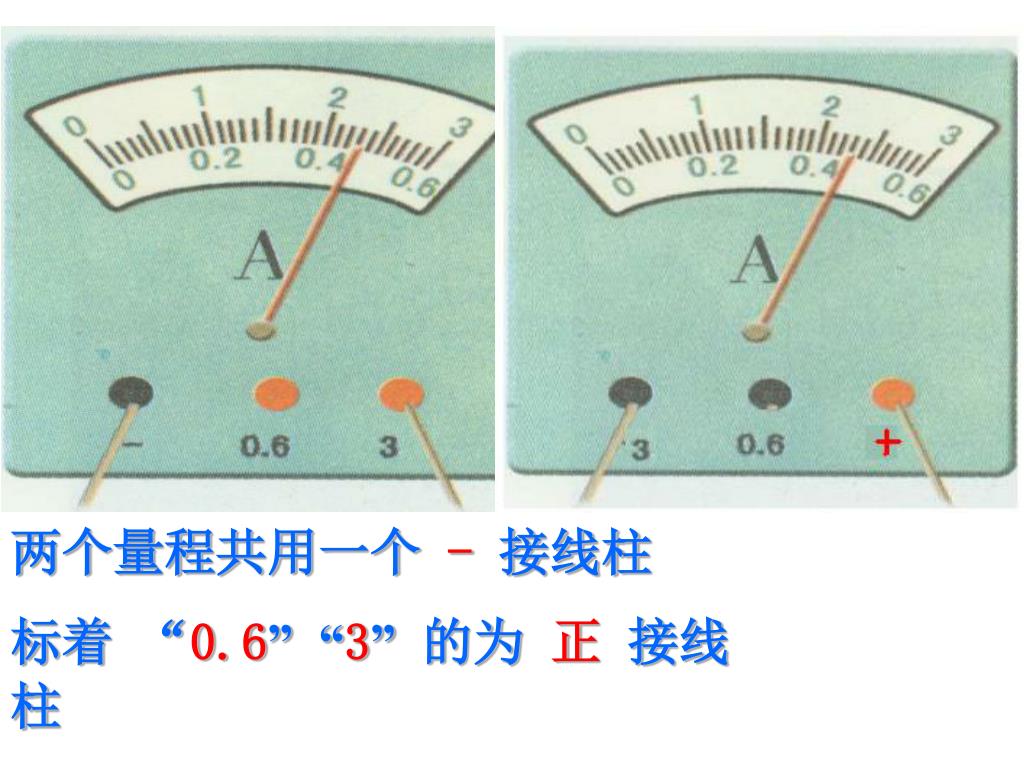

  10. 两个量程共用一个 -接线柱 标着 “0.6”“3”的为 正 接线柱

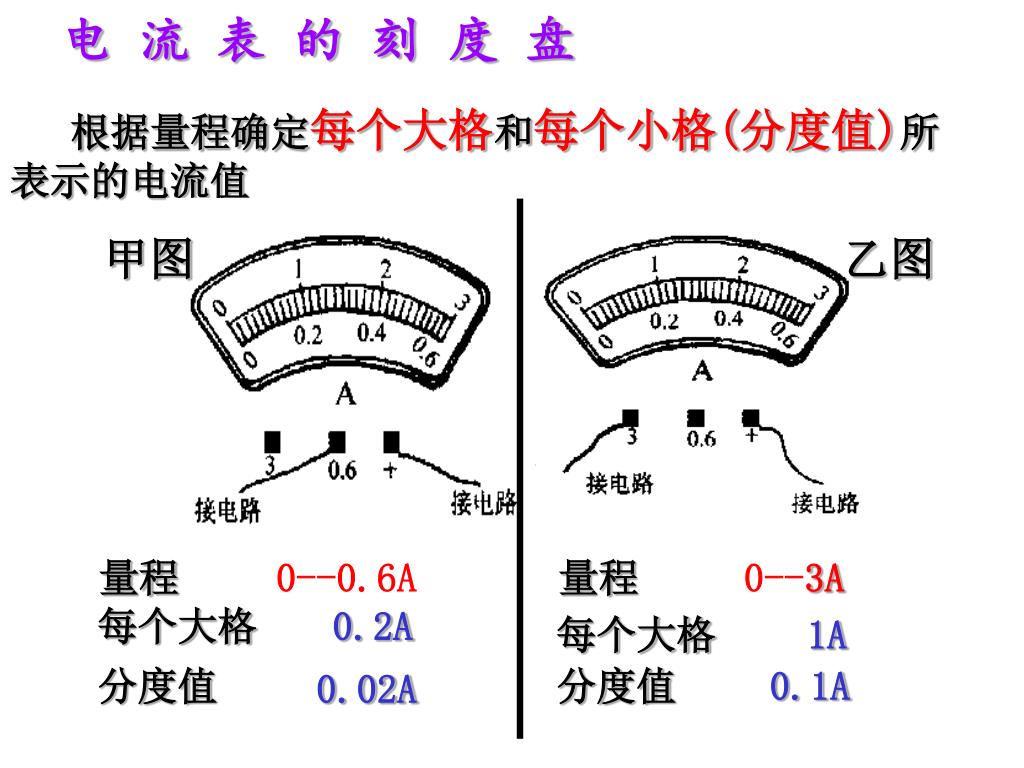

  11. 电 流 表 的 刻 度 盘 根据量程确定每个大格和每个小格(分度值)所表示的电流值 甲图 乙图 量程 0--0.6A 量程 0--3A 每个大格 0.2A 每个大格 1A 分度值 分度值 0.1A 0.02A

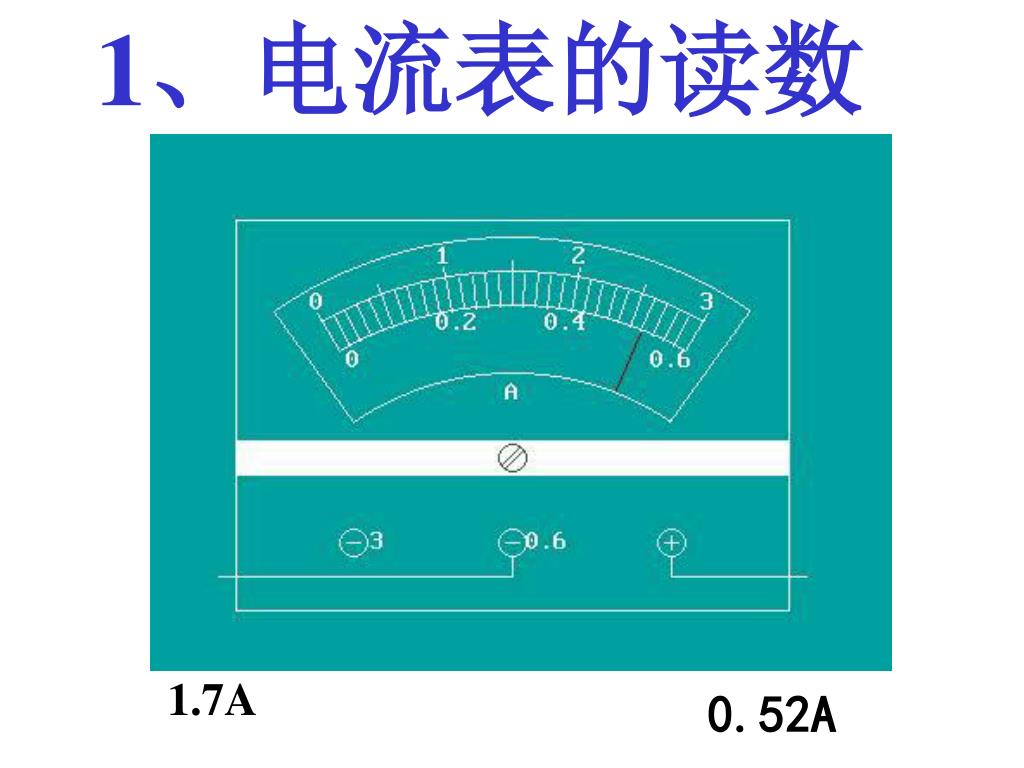

  12. 1、电流表的读数 1.7A 0.52A

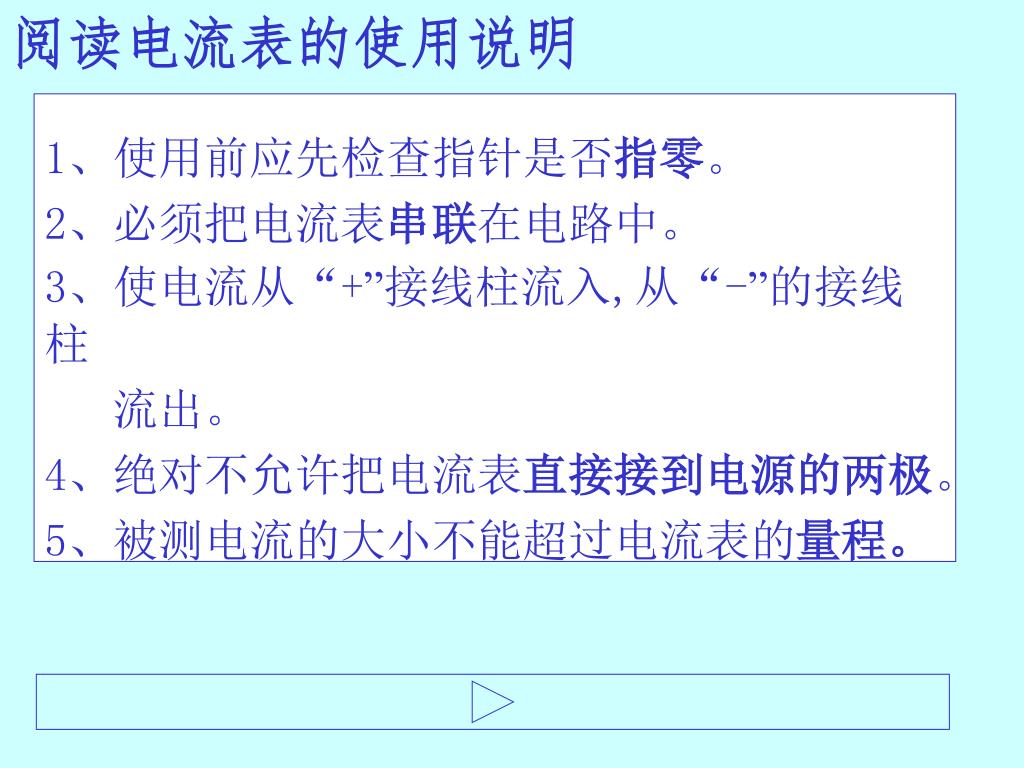

  13. 阅读电流表的使用说明 1、使用前应先检查指针是否指零。 2、必须把电流表串联在电路中。 3、使电流从“+”接线柱流入,从“-”的接线柱 流出。 4、绝对不允许把电流表直接接到电源的两极。 5、被测电流的大小不能超过电流表的量程。

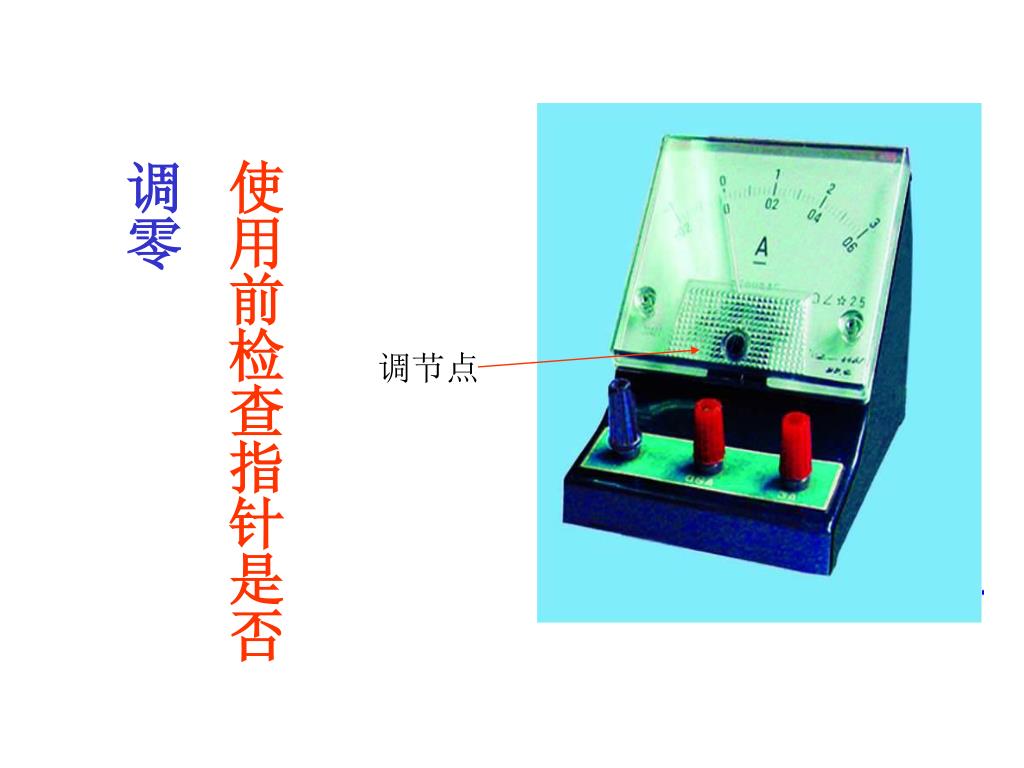

  14. 使用前检查指针是否 调零 调节点

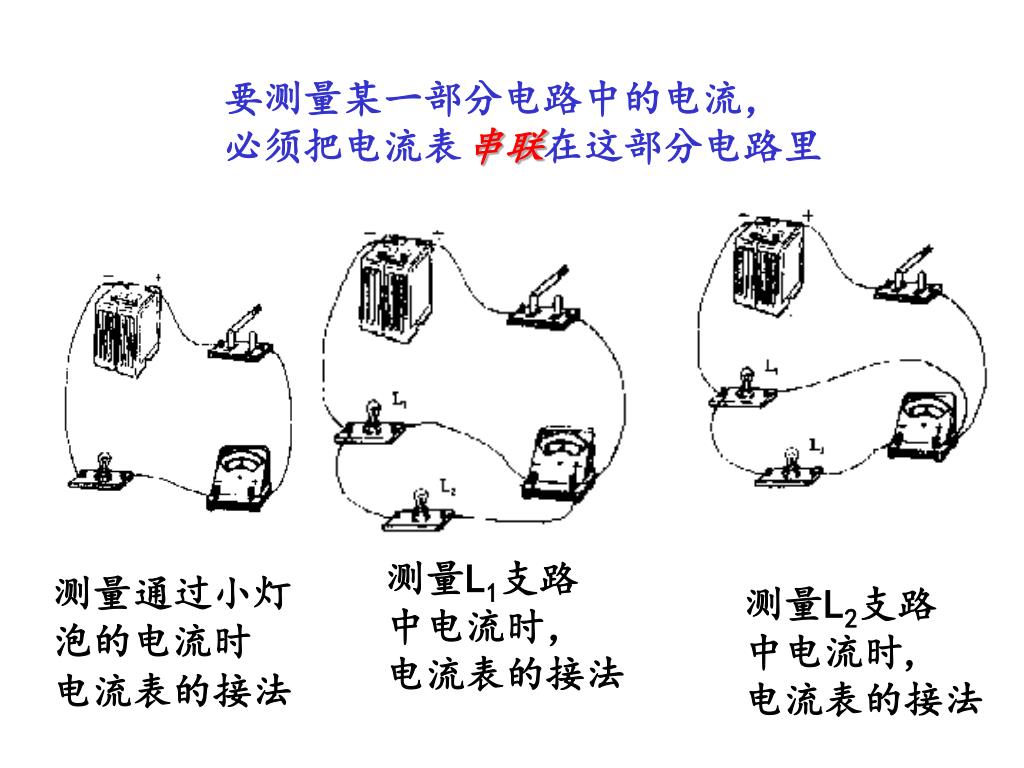

  15. 要测量某一部分电路中的电流， 必须把电流表串联在这部分电路里 测量L1支路 中电流时， 电流表的接法 测量通过小灯 泡的电流时 电流表的接法 测量L2支路 中电流时, 电流表的接法

  16. 必须使电流从“十”接线柱流进电流表 从“一”接线柱流出电流表 否则指针会反向偏转（反偏）

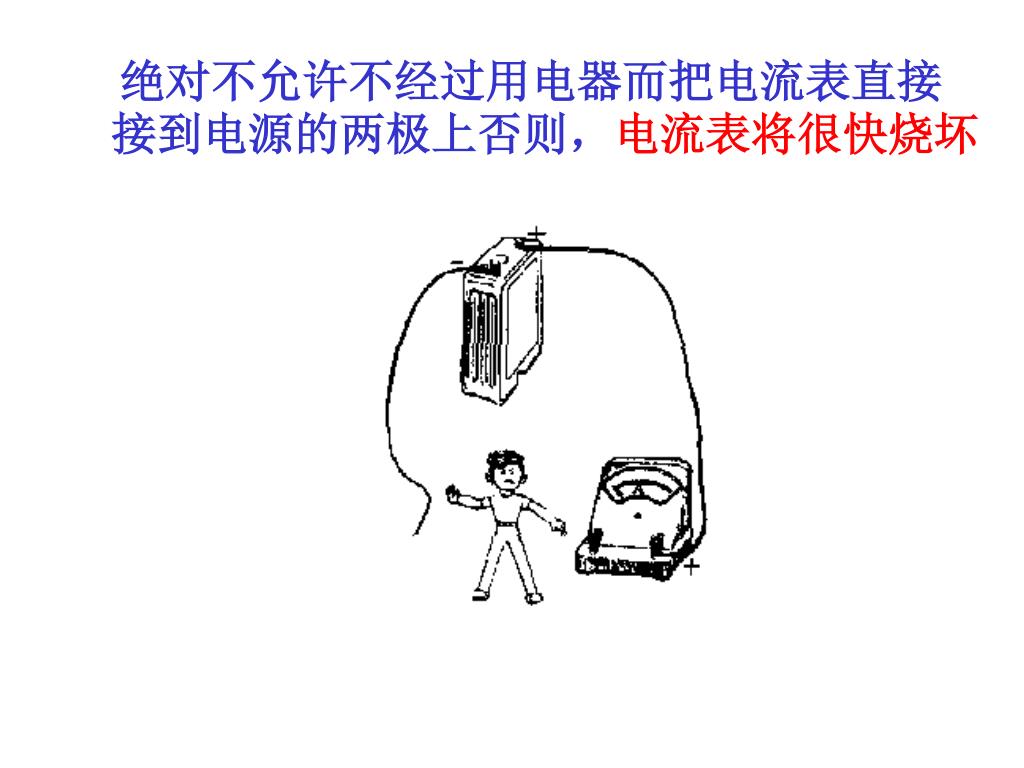

  17. 绝对不允许不经过用电器而把电流表直接接到电源的两极上否则，电流表将很快烧坏绝对不允许不经过用电器而把电流表直接接到电源的两极上否则，电流表将很快烧坏

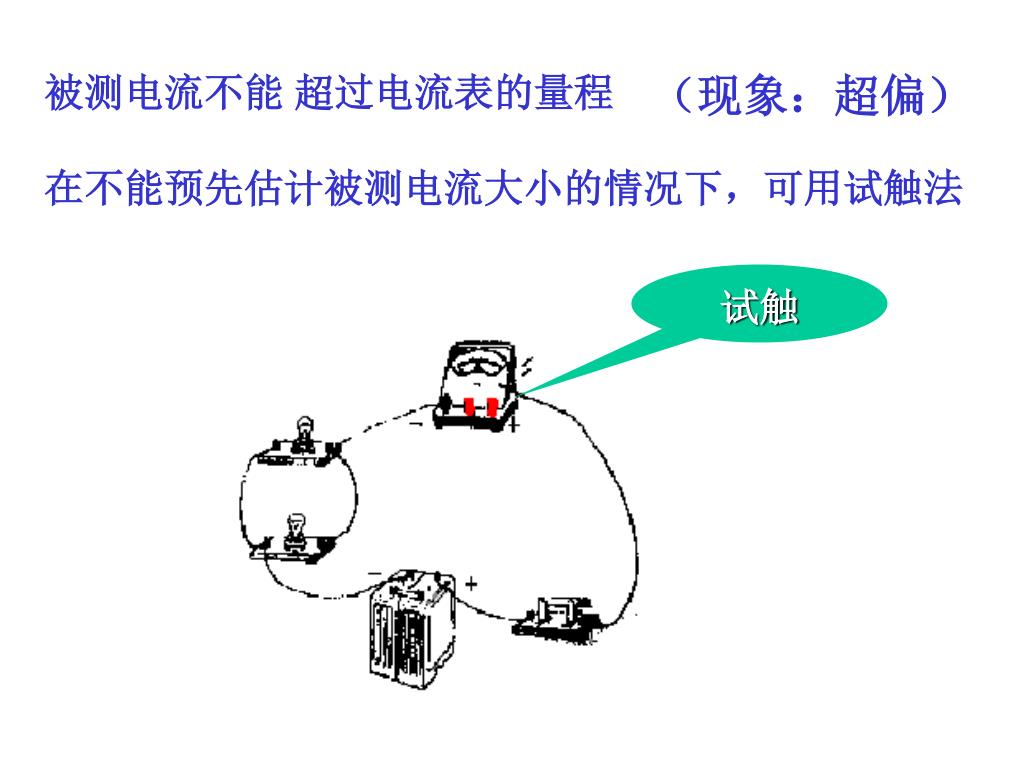

  18. （现象：超偏） 被测电流不能 超过电流表的量程 在不能预先估计被测电流大小的情况下，可用试触法 试触

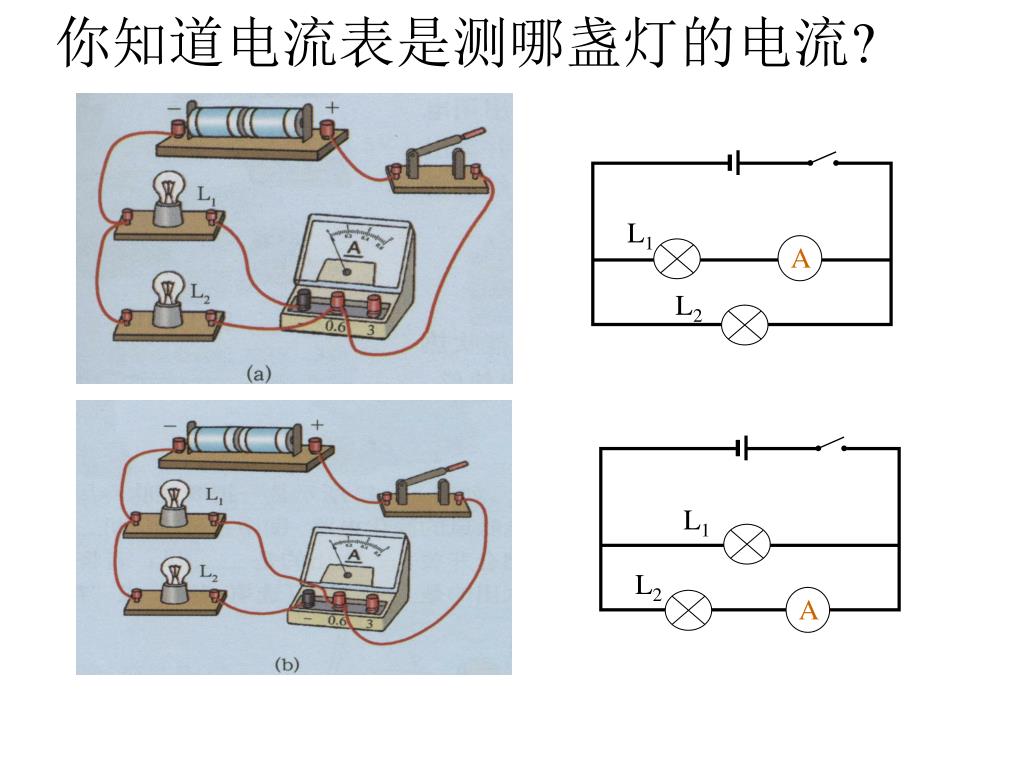

  19. L1 L2 A A L1 L2 你知道电流表是测哪盏灯的电流?

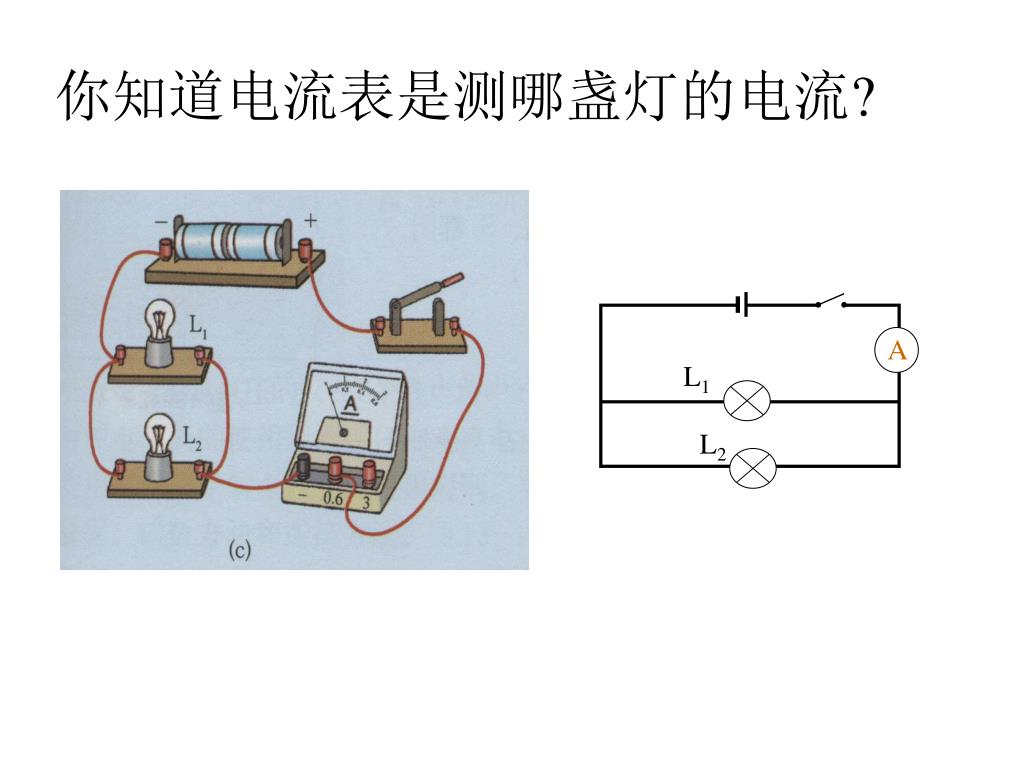

  20. L1 A L2 你知道电流表是测哪盏灯的电流?

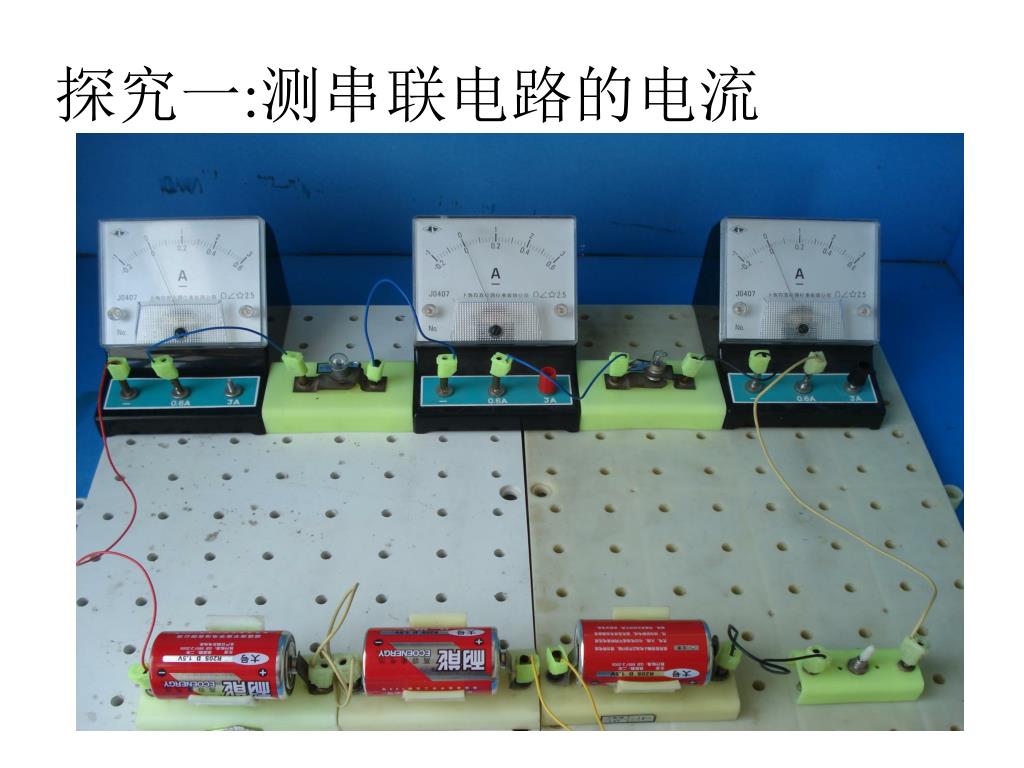

  21. 探究一:测串联电路的电流

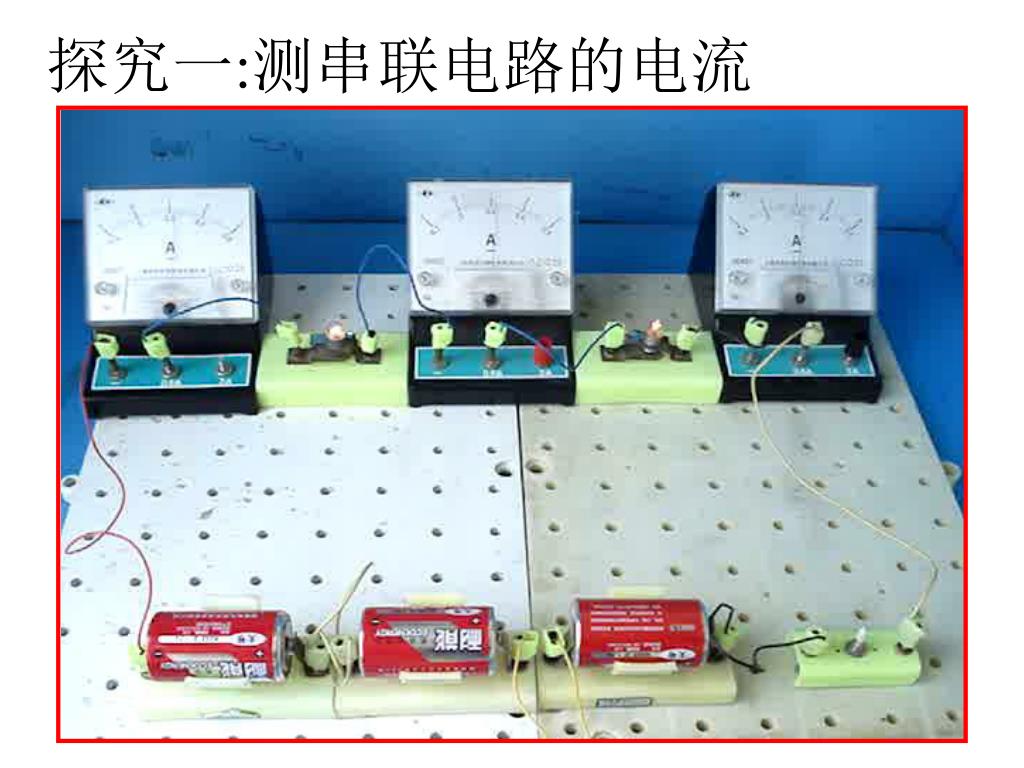

  22. 探究一:测串联电路的电流

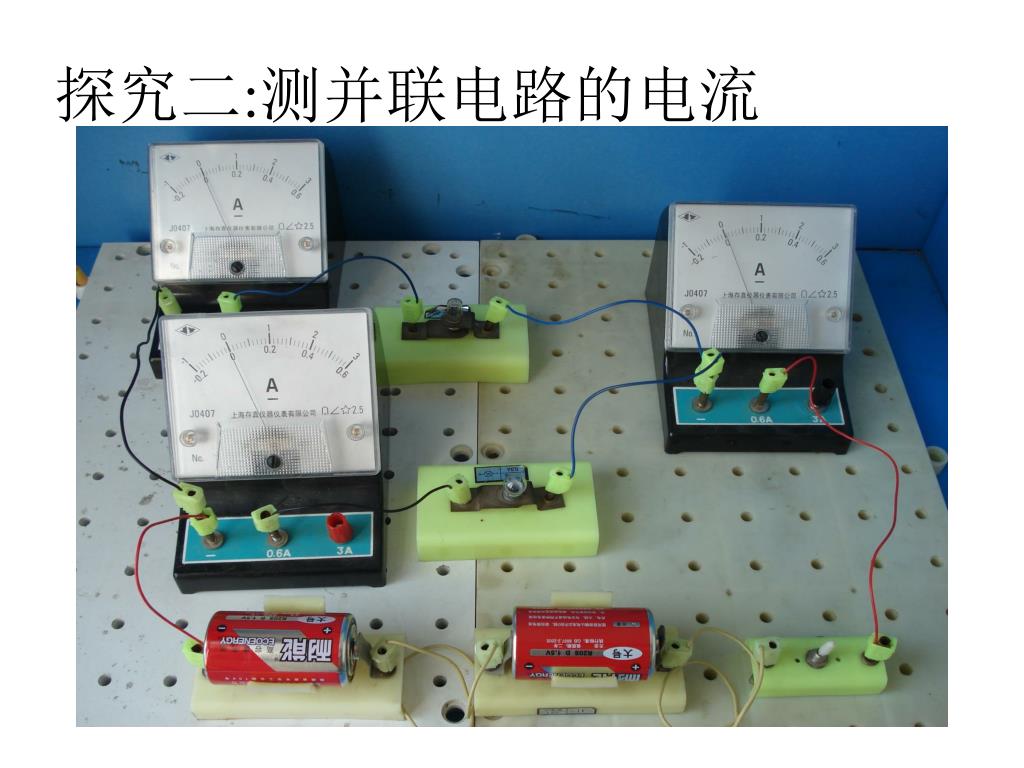

  23. 探究二:测并联电路的电流

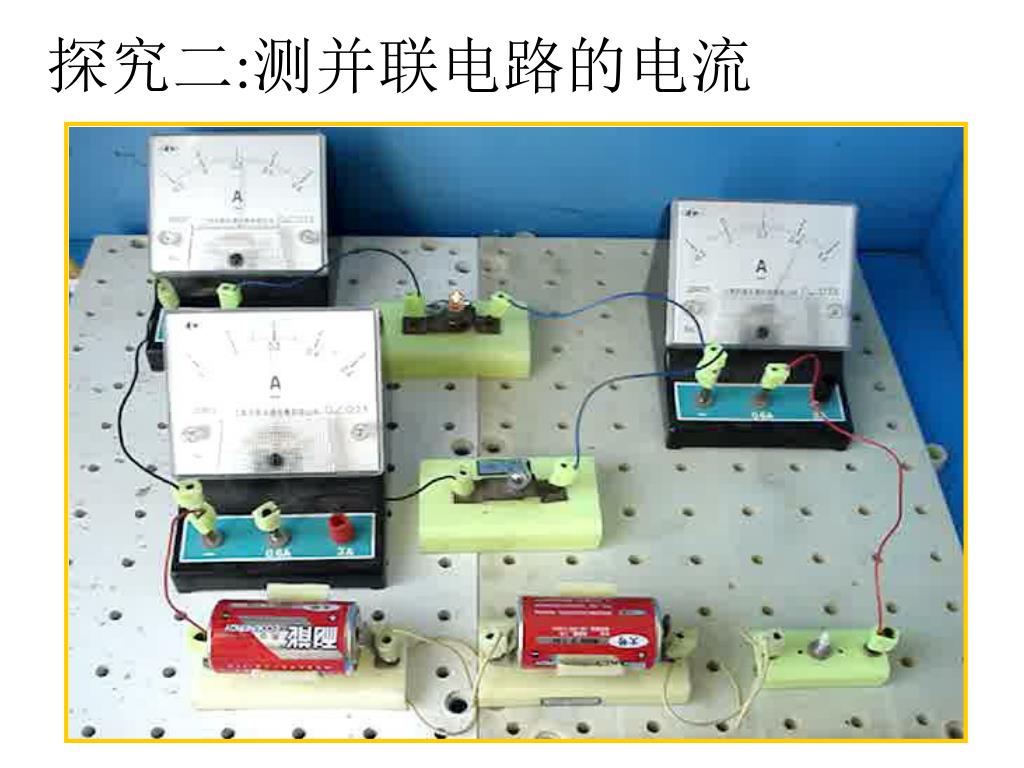

  24. 探究二:测并联电路的电流

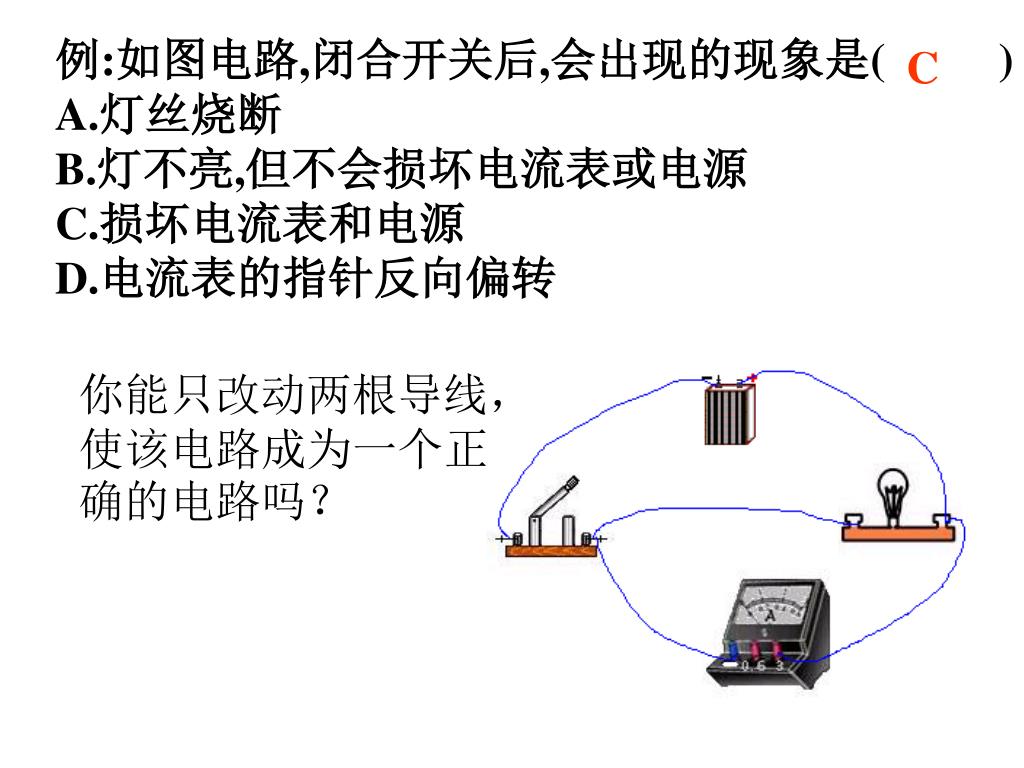

  25. 例:如图电路,闭合开关后,会出现的现象是( ) A.灯丝烧断 B.灯不亮,但不会损坏电流表或电源 C.损坏电流表和电源 D.电流表的指针反向偏转 C 你能只改动两根导线，使该电路成为一个正确的电路吗？

  26. 本节小结 1电流和电流的单位 A 2电流表的使用 检查指针是否指零 1．电流表应串联在电路中 2．“十”、“一”接线性的接法要正确 3．绝对不允许将电流表直接接到电源的两极上 4．被测电流不要超过电流表的量程

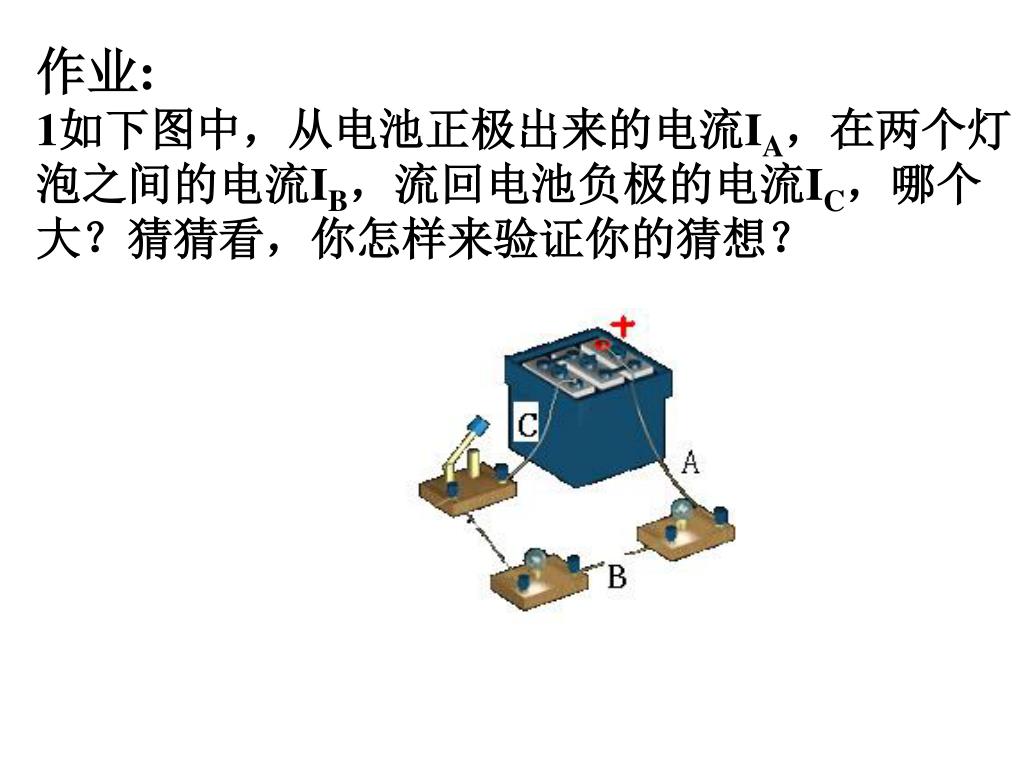

  27. 作业: 1如下图中，从电池正极出来的电流IA，在两个灯泡之间的电流IB，流回电池负极的电流IC，哪个大？猜猜看，你怎样来验证你的猜想？

  28. 科学探究：串联和并联电路的电流 请同学们预习课本P56－57 的内容准备去实验室探究。 再见
