  1. 유해가스 처리 및 폐수처리 시설의 통합 공정시스템 개발 • 2006년 1월 12일 • 발표자 : 황 갑 성

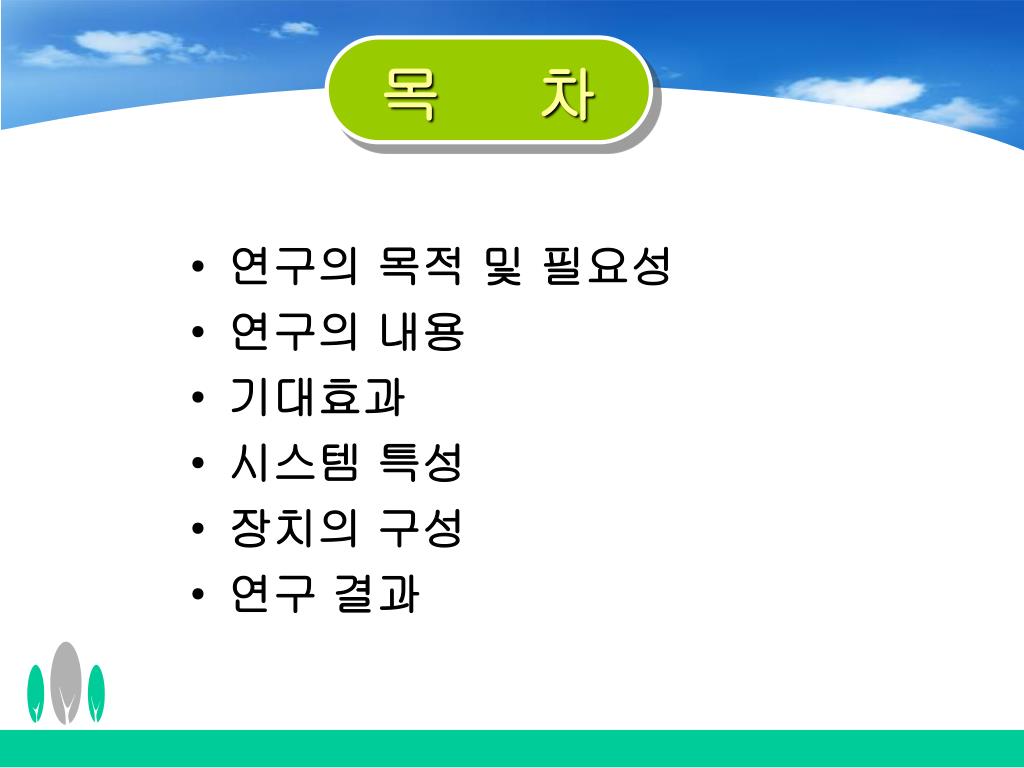

  2. 목 차 • 연구의 목적 및 필요성 • 연구의 내용 • 기대효과 • 시스템 특성 • 장치의 구성 • 연구 결과

  3. 연구의 목적 • 산업체에서 폐수처리장과 대기오염방지시설 각각 설치 운영. • 유해가스 및 폐수처리를 병합하여 일괄처리 • 통합 처리함으로 경제적인 공정 모델 개발

  4. 연구의 필요성 • 가스 제거를 위한 설비 : 세정 집진 장치 분진과 동시제거, 폐수처리시설 동반 • 폐수처리를 위한 설비 : 폐수처리장치 • 실용적이고 경제적인 시스템 필요 • 대기오염물질과 폐수를 동시에 처리하는 경제적인 통합공정 시스템 개발

  5. 연구개발내용 • 기존 개발되어 실용화한 기술의 현장 적용 애로점 해소 • 발생된 가스를 폐수처리 장치의 폭기조, 부상조, 중화조 등으로 유입-pH, 분진, 가스처리 • 장기간 안정적으로 운전 가능한 시스템 개발 타진 • 현장 적응성을 위한 기초조사 확립

  6. 연구개발내용 • 실험을 위한 통합 처리 시스템 개발 • 오염가스별 처리효율 분석 SO2, NOx, CO • 유량에 따른 처리 효율 분석 • 수주 높이에 따른 효율 분석

  7. 연구의 기대효과 • 실험실적 장치로 실용화 가능성 확인 • 가스 및 폐수를 통합처리하여 설비의 중복 투자 비용을 절감 • 환경적 측면의 효과 기대 • 경제적인 측면의 효과 기대

  8. 장치의 구성

  9. 통합장치의 구성

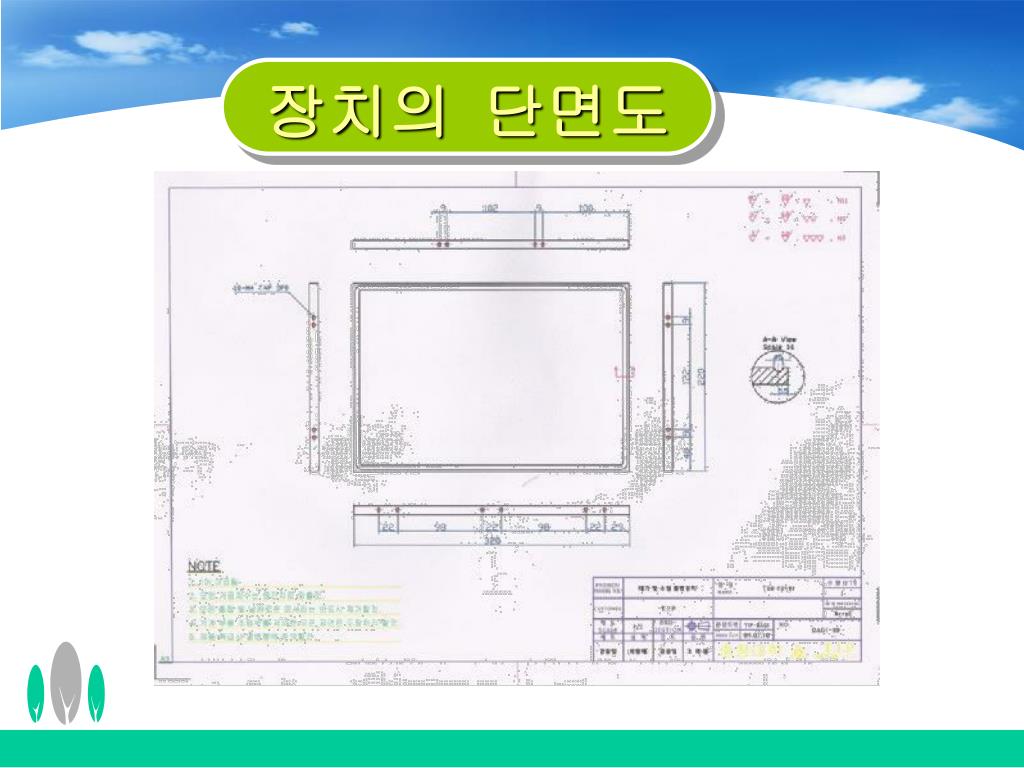

  10. 장치의 단면도

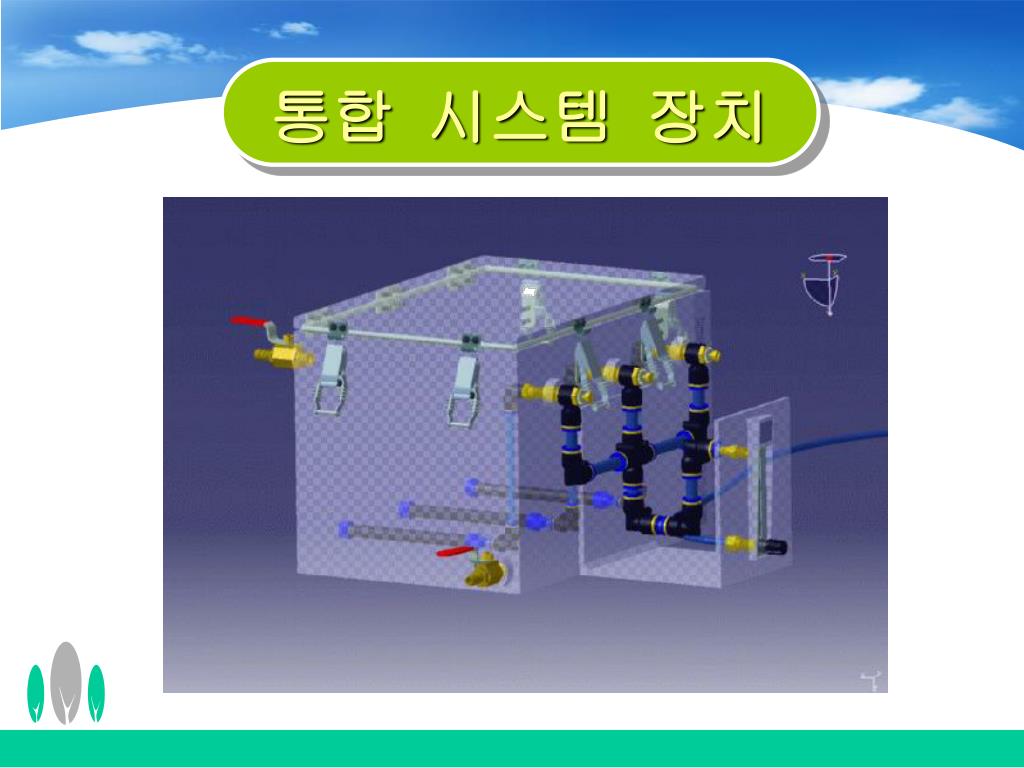

  11. 통합 시스템 장치

  12. 장치 구성도

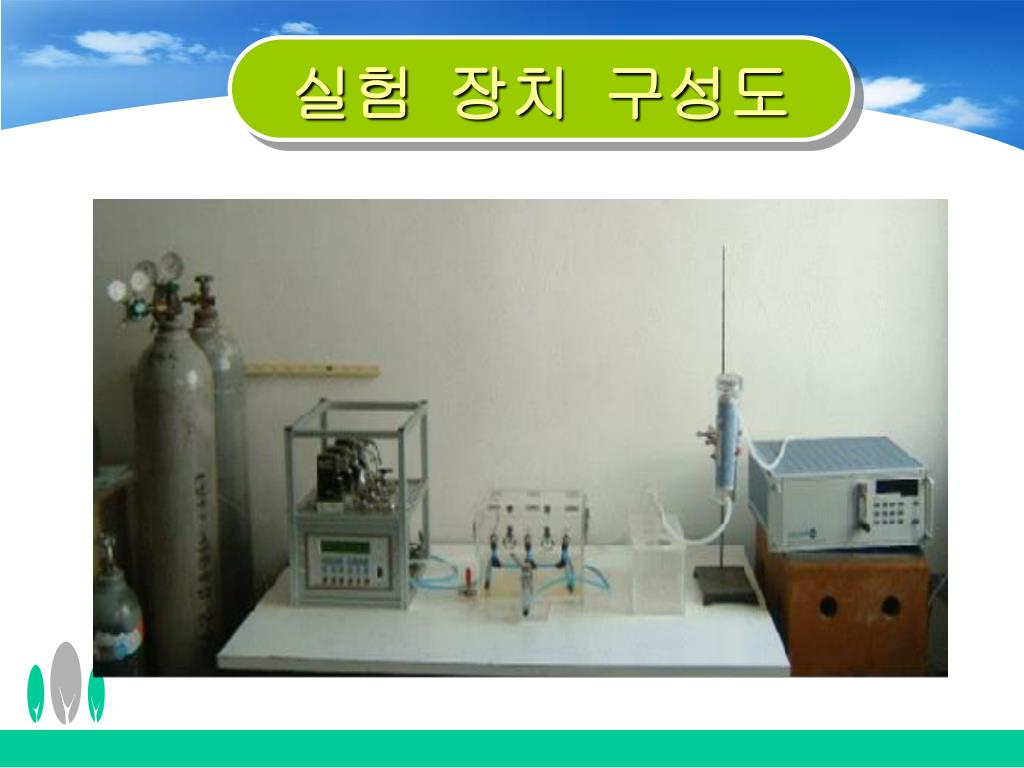

  13. 실험 장치 구성도

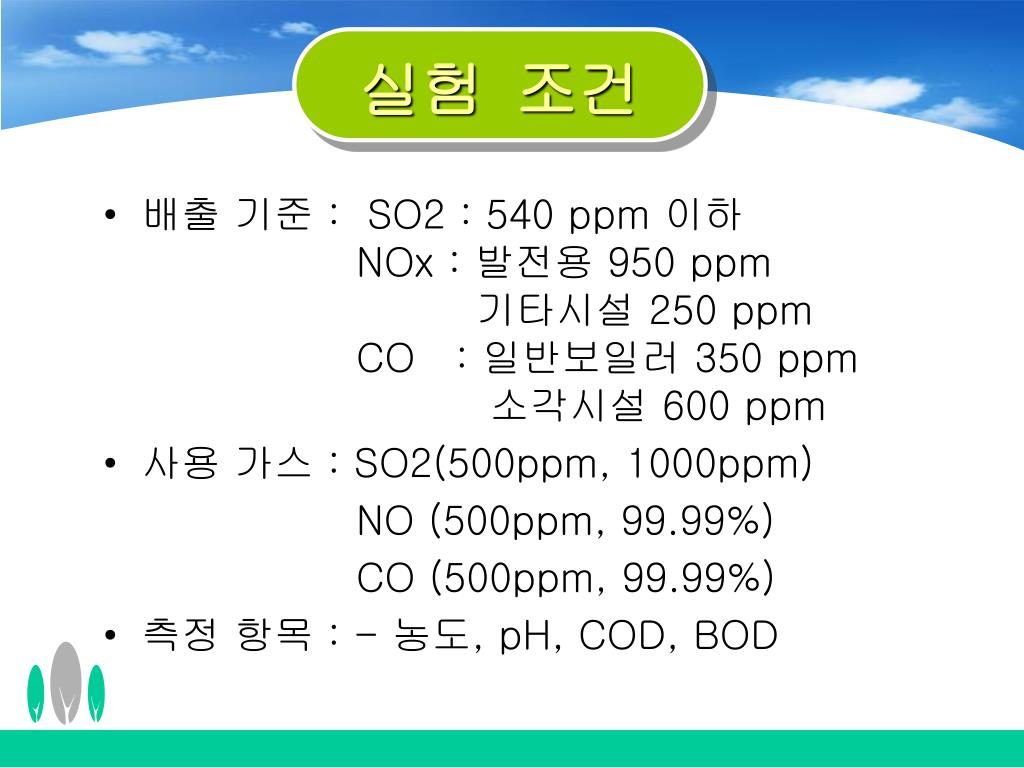

  14. 실험 조건 • 배출 기준 : SO2 : 540 ppm 이하 • NOx : 발전용 950 ppm • 기타시설 250 ppm • CO : 일반보일러 350 ppm • 소각시설 600 ppm • 사용 가스 : SO2(500ppm, 1000ppm) • NO (500ppm, 99.99%) • CO (500ppm, 99.99%) • 측정 항목 : - 농도, pH, COD, BOD

  15. 실험 조건 • 적용 폐수 : 증류수,제지, 하수, 맥주 • 분석 방법 : • - SO2 : . 공정시험법(인도페놀법 • 및 중화적적법) • . 연속 측정기 • - CO : . 연속 측정기 • - NO : . 연속측정기

  16. SO2(증류수)

  17. pH variation with weast water

  18. SO2 비교

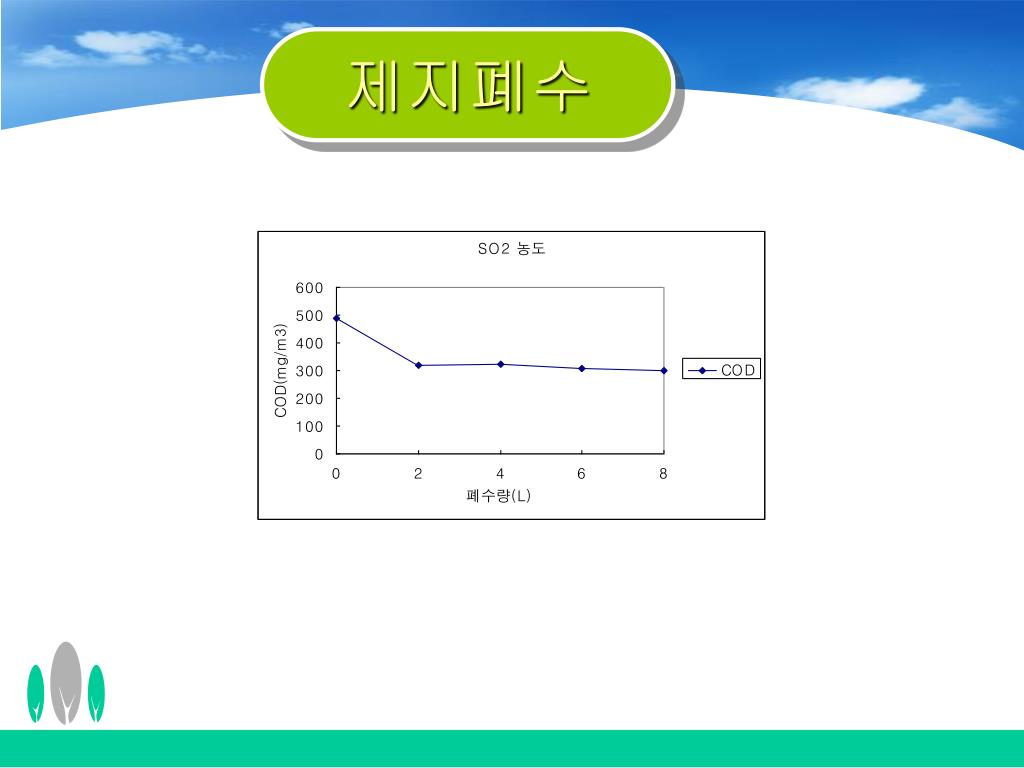

  19. 제지폐수

  20. 맥주폐수

  21. 시간 vs. 농도

  22. pH 변화

  23. CO 폐수 공급량별 비교

  24. CO 비교

  25. NO 의 제거율

  26. NO 비교

  27. 결 론 • 배가스를 폐수처리 시설로 도입 통합하여 처리할 수 있는 장치를 고안하였다. • SO2의 경우 모든 폐수에서 90% 이상의 높은 흡수 효율을 얻을 수 있었으며 pH가 크게 낮아져 이를 중화조의 pH조절용으로도 사용이 가능하다. • 특히 맥주와 하수폐수에서는 안정된 처리율을 얻을 수 있었다.

  28. 결 론 • 연속성 실험에서 액/기를 1 이상으로 하면 안정성을 확보할 수 있었다. • CO와 NO의 흡수는 모든 범위 및 공급비에서 빠른 시간 내에 포화됨을 나타내어 이를 처리하기 위하여서는 흡수를 위한 첨가제가 고려되어져야 한다.
