  1. Металургійний комплекс України Галина Гуменна, СЗШ № 30

  2. Чорна металургія України

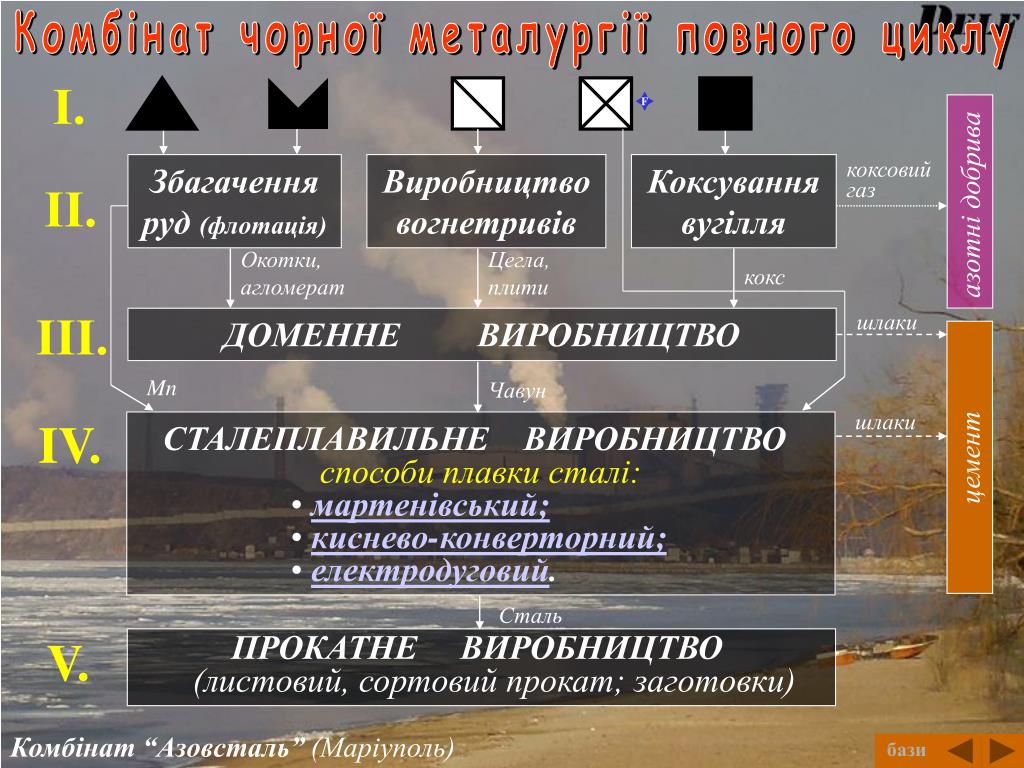

  3. Виробництво вогнетривів Окотки, агломерат Цегла, плити кокс Mn Чавун Сталь Комбінат чорної металургії повного циклу І. F Збагачення руд (флотація) Коксування вугілля коксовий газ ІІ. азотні добрива ІІІ. шлаки ДОМЕННЕ ВИРОБНИЦТВО шлаки IV. • СТАЛЕПЛАВИЛЬНЕ ВИРОБНИЦТВО • способи плавки сталі: • мартенівський; • киснево-конверторний; • електродуговий. цемент V. ПРОКАТНЕ ВИРОБНИЦТВО (листовий, сортовий прокат; заготовки) Комбінат “Азовсталь” (Маріуполь) бази

  4. Сировинна база для чорної металургії ІІ. Кременчук Донбас Нікополь Кривий Ріг І. Великий Токмак ІІІ. Білозерське Інгулецьке І. Придніпровський р-н ІІ. Донецький р-н Керч ІІІ. Приазовський р-н бази

  5. Флюсові вапняки Флюси Видобуток вапняків Флюсові вапняки 4

  6. Збагачення руд Магнітний залізняк (магнетит)Fe3O4 • Якість залізних руд: • багаті руди:>50% руди; • середні руди: 20-50% руди; • бідні руди:< 20% руди. Збагачення руд – відокремлення від пустої породи Видобуток руд Пуста порода 4

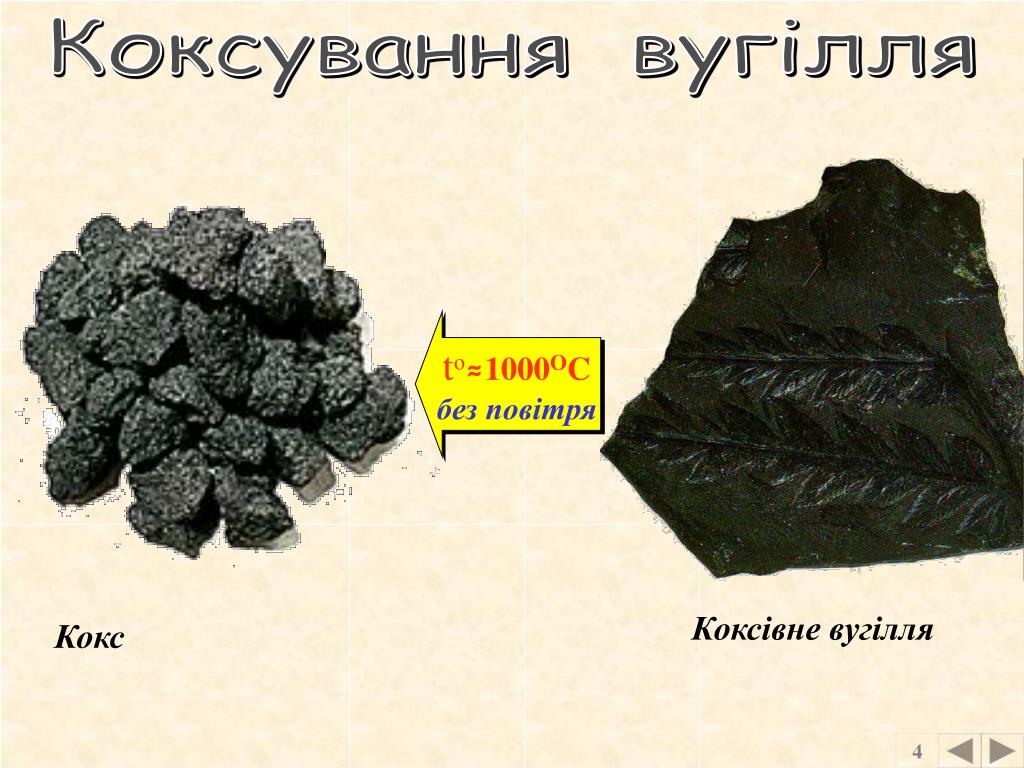

  7. Коксування вугілля tо≈1000OC без повітря Коксівне вугілля Кокс 4

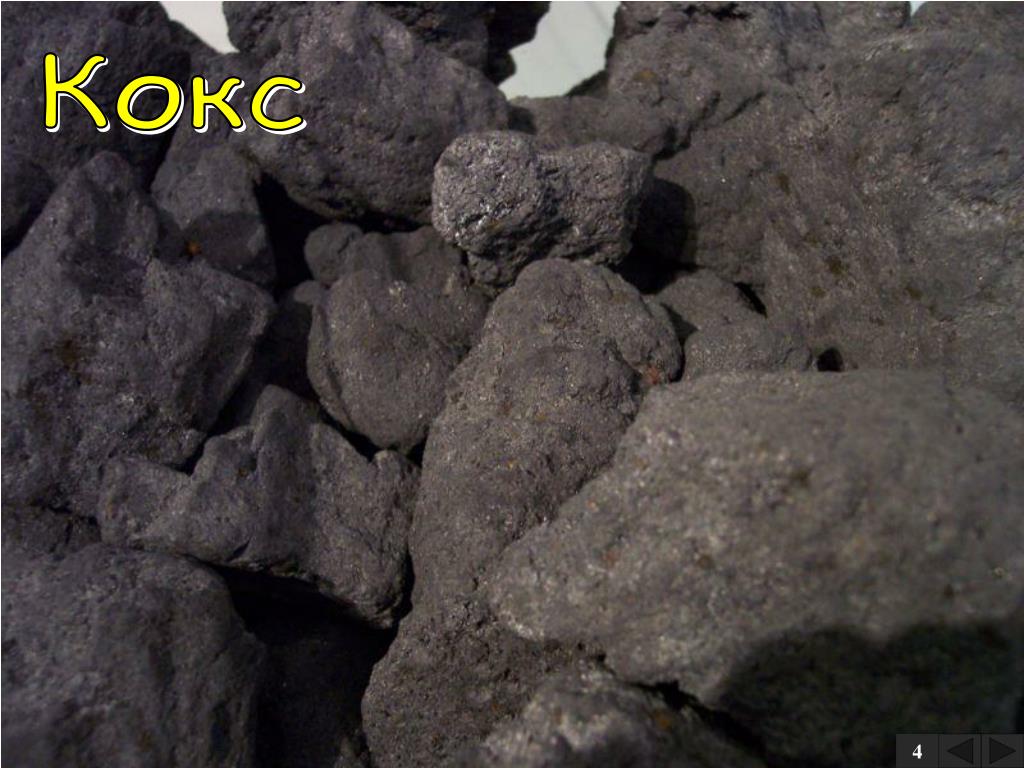

  8. Кокс 4

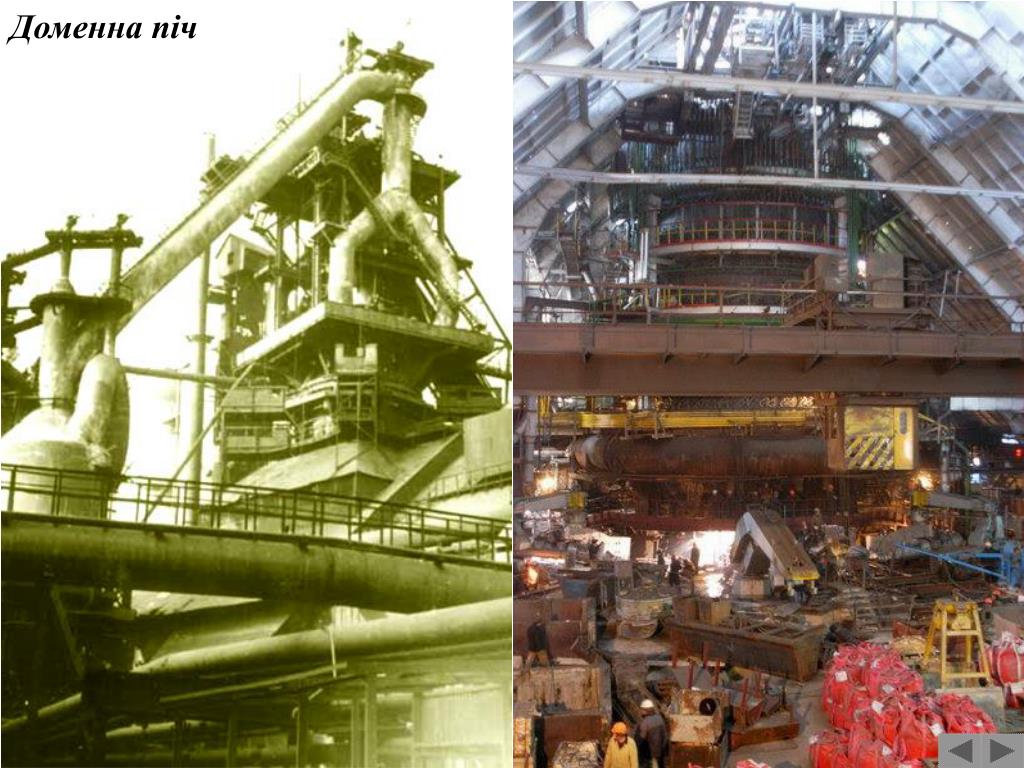

  9. Доменна піч

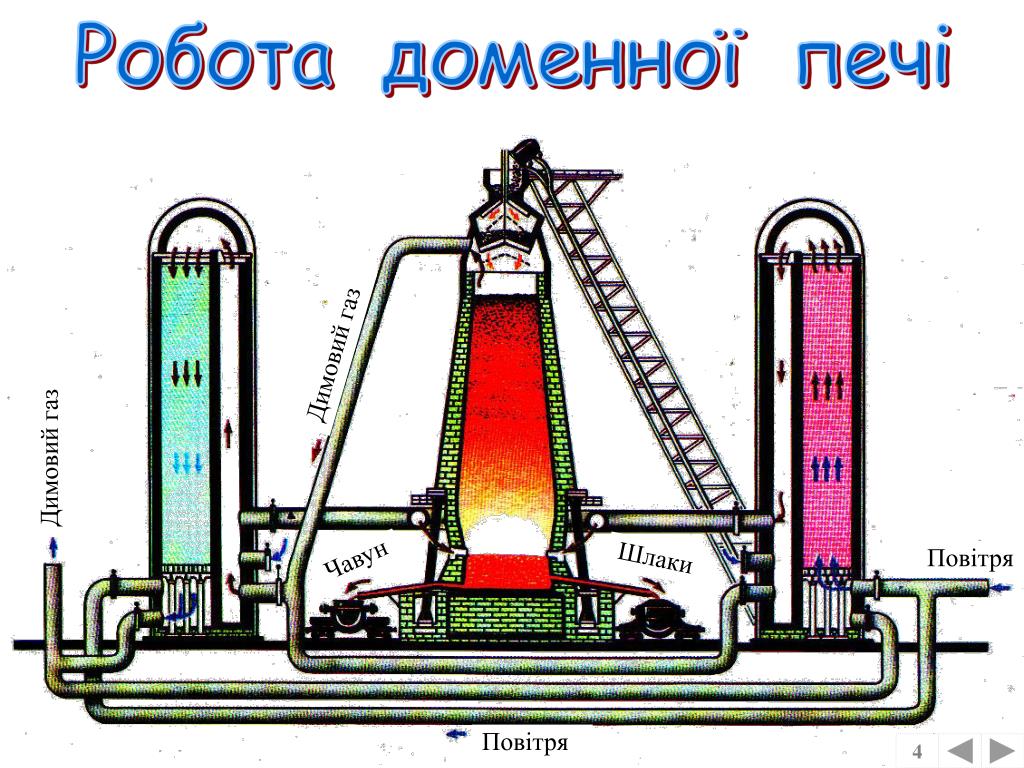

  10. Робота доменної печі Димовий газ Димовий газ Шлаки Повітря Чавун Повітря 4

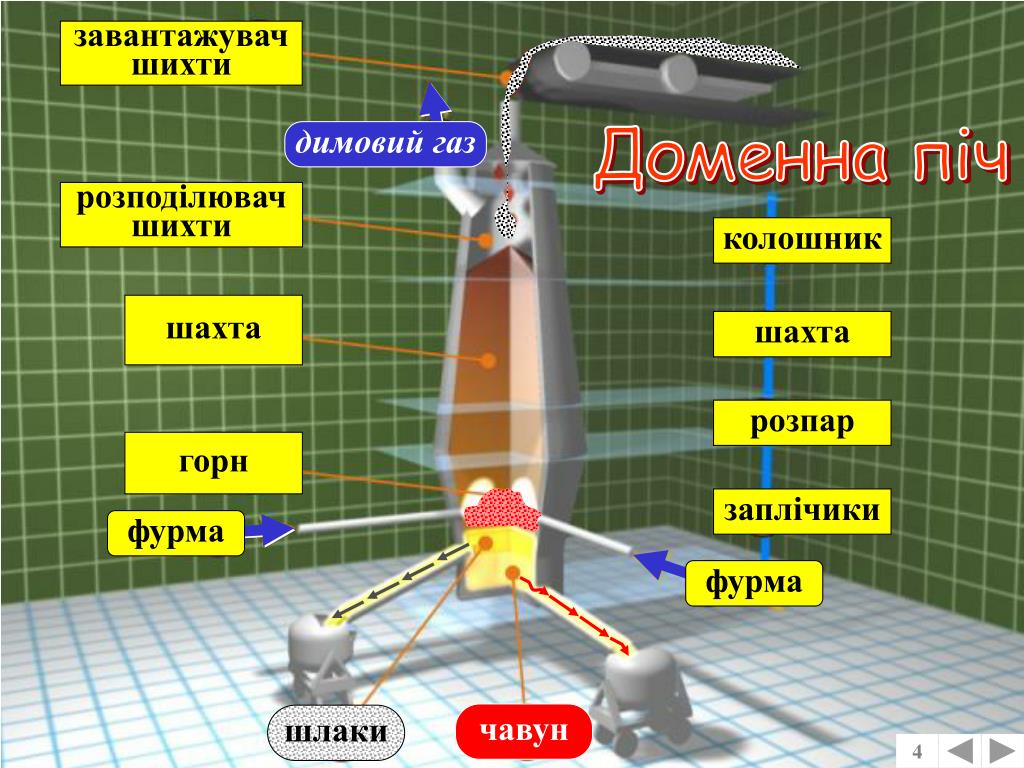

  11. завантажувач шихти димовий газ Доменна піч розподілювач шихти колошник шахта шахта розпар горн заплічики фурма фурма чавун шлаки 4

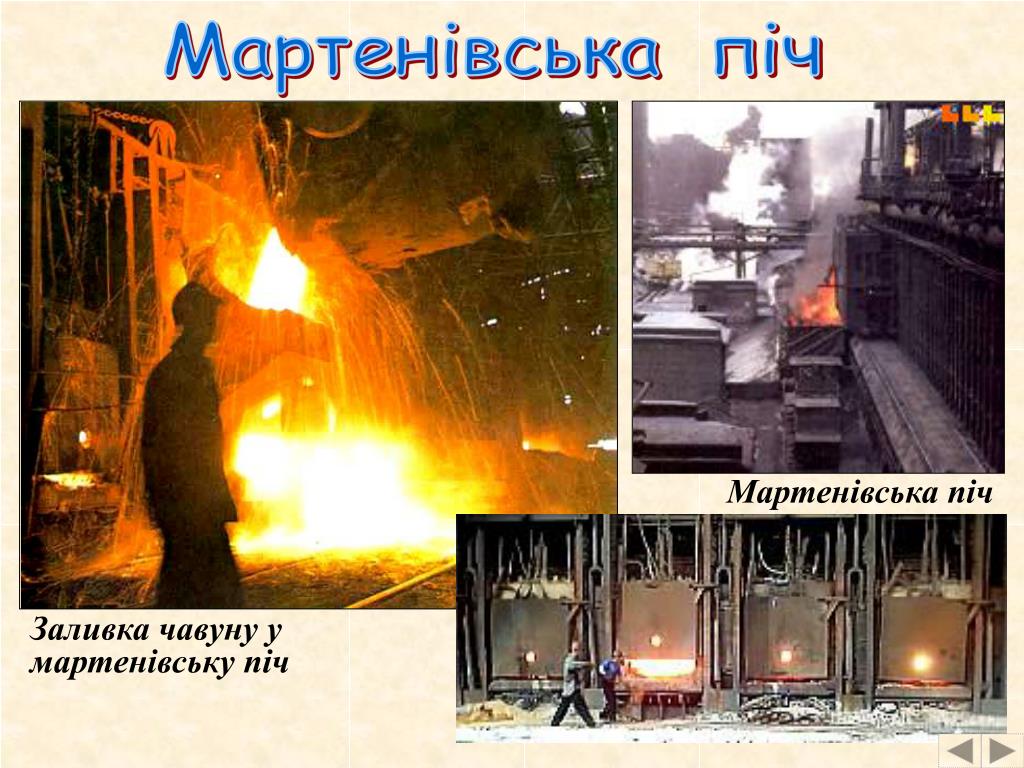

  12. Мартенівська піч Мартенівська піч Заливка чавуну у мартенівську піч

  13. Мартенівська піч Шлаки – відходи виробництва Сталевар біля мартенівської печі

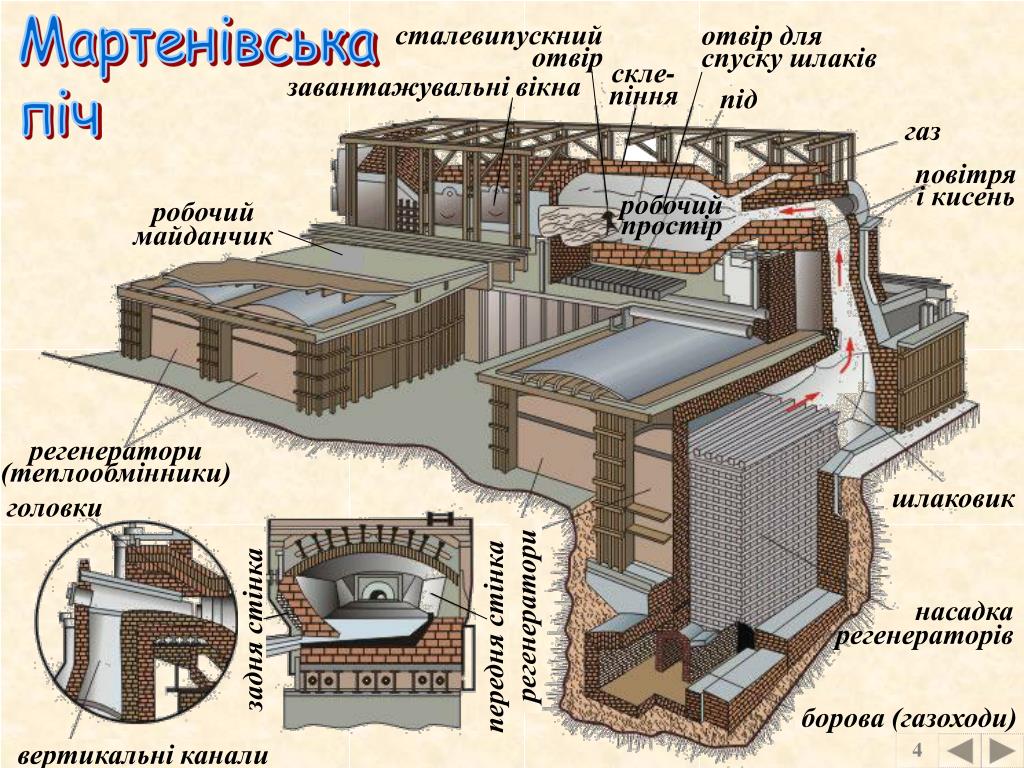

  14. Мартенівська піч сталевипускний отвір отвір для спуску шлаків завантажувальні вікна скле- піння під газ повітря і кисень робочий простір робочий майданчик регенератори (теплообмінники) шлаковик головки регенератори насадка регенераторів передня стінка задня стінка борова (газоходи) 4 вертикальні канали

  15. Мартенівська піч Схема роботи мартенівської печі Продукти горіння Ванна Завантажувальні вікна Газ Повітря і кисень 1700-1900оС Регенератори 4

  16. Кисневий конвертор Кисень Конвертор ділянка для заливання чавуну або завалювання брухту 1700оС 4

  17. Робота електропечі Склепіння сталь чавун, брухт 2000оС Жолоб Під 4

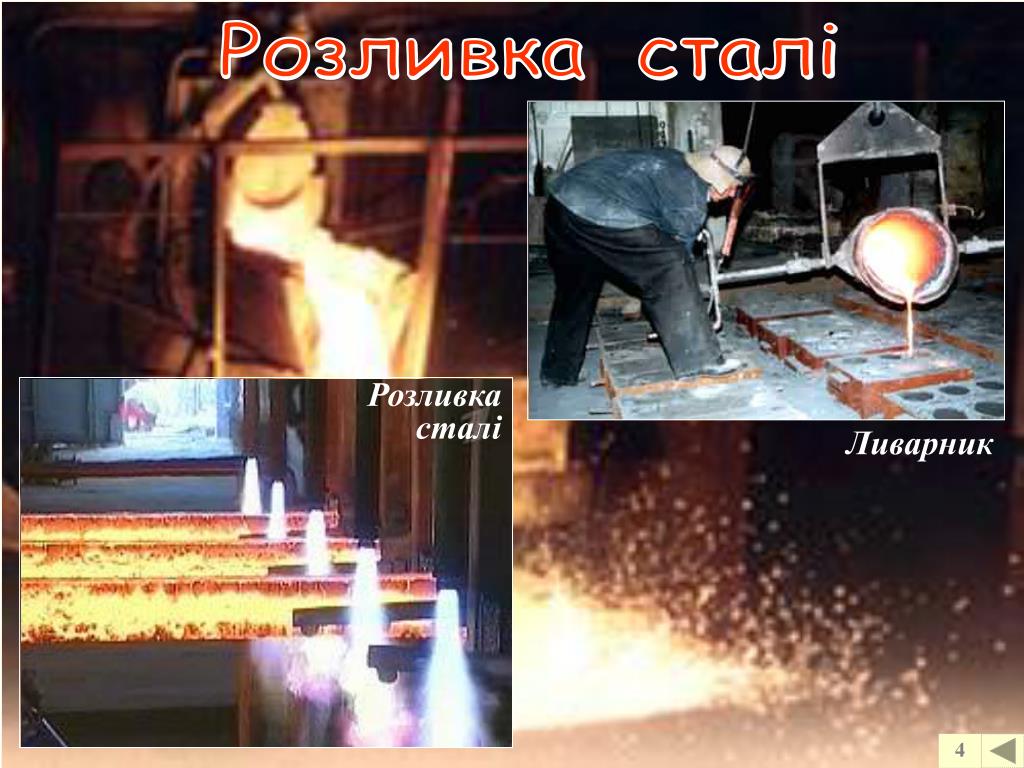

  18. Розливка сталі Розливка сталі Ливарник 4

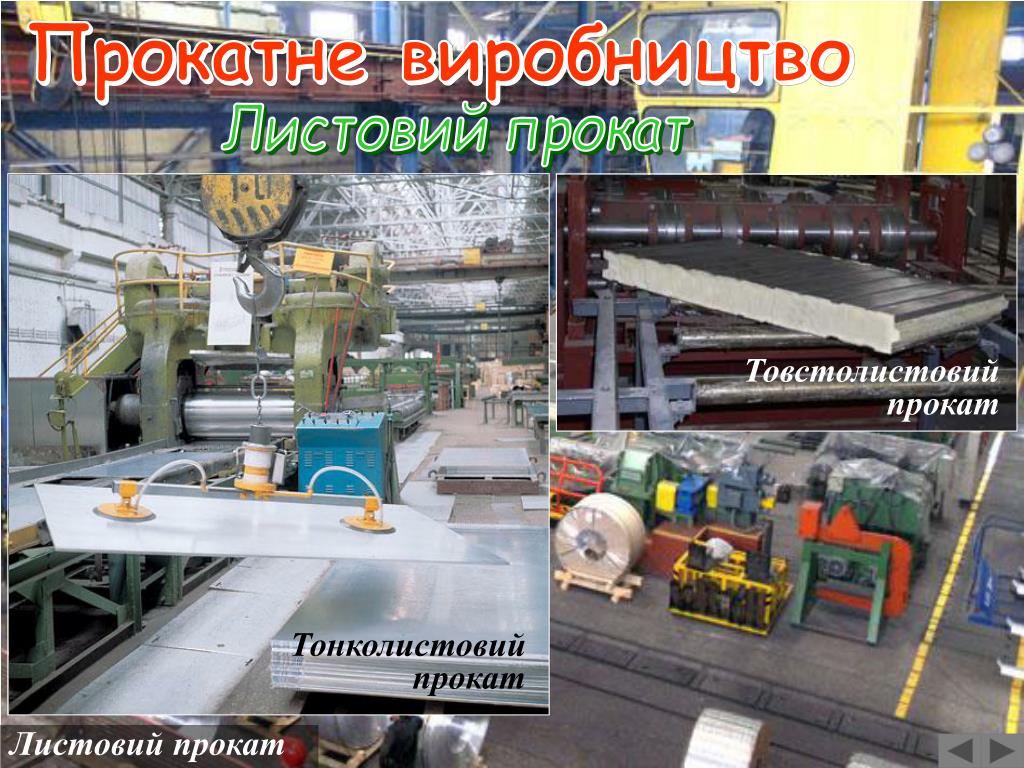

  19. Прокатне виробництво Листовий прокат Товстолистовий прокат Тонколистовий прокат Листовий прокат

  20. Прокатне виробництво Сортовий прокат Стальна арматура Сортовий прокат

  21. Прокатне виробництво Нижньодніпровський трубопрокатний завод 4

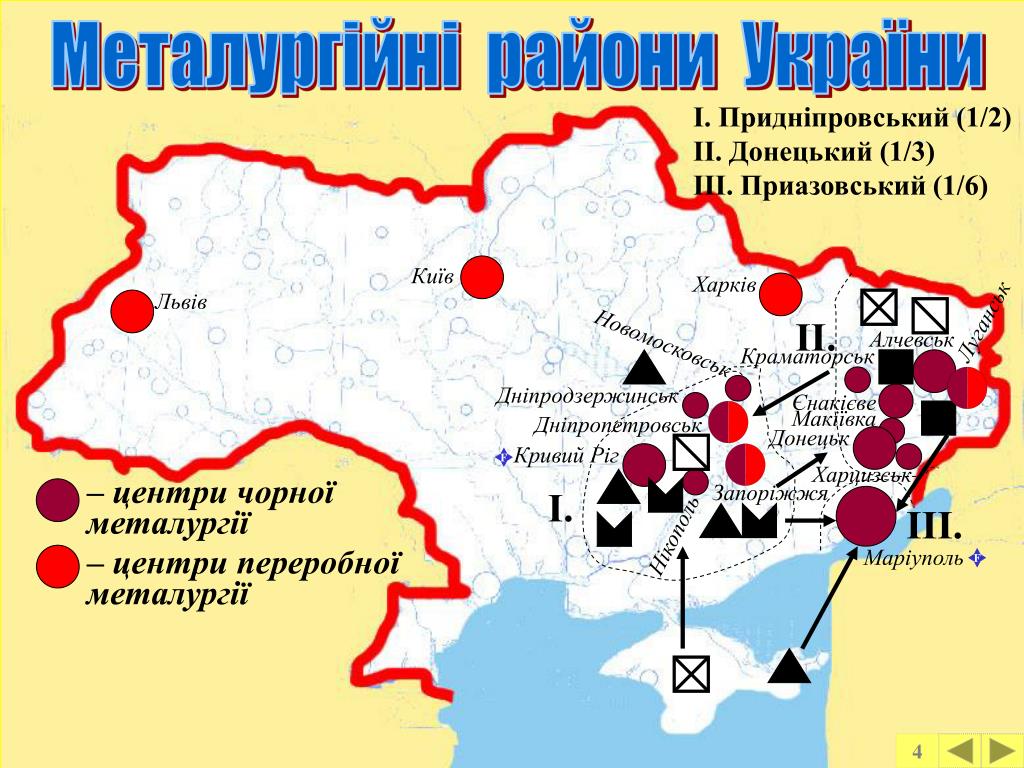

  22. Металургійні райони України І. Придніпровський (1/2) ІІ. Донецький (1/3) ІІІ. Приазовський (1/6) Київ Харків Львів Луганськ ІІ. Алчевськ Новомосковськ Краматорськ Дніпродзержинськ Єнакієве Макіївка Дніпропетровськ Донецьк Кривий Ріг F Харцизськ Запоріжжя – центри чорної металургії І. ІІІ. Нікополь Маріуполь –центри переробної металургії F 4

  23. МІСЦЕ УКРАЇНИ СЕРЕД ІНШИХ КРАЇН СВІТУ ЗА ВИПЛАВКОЮ СТАЛІ (2005 р.)

  24. Перевір себе 1. Поклади якої сировини є в Україні для розвитку чорної металургії? д) марганцеві руди; е) каолін (біла глина); є) вогнетривкі глини; ж) флюсові вапняки. а) нафта; б) коксівне вугілля; в) залізні руди; г) боксити; 2. Яку роль відіграє кокс у доменному виробництві? а) утворення відновника та окисника; б) джерело високої температури; в) для добування відновника і тепла для хімічної реакції. 3. Виберіть назви басейнів та родовищ залізної руди в Україні. д) Кременчуцьке; е) Інгулецьке; є) Керченське; ж) Львівсько-Волинський. а) Донбас; б) Криворізький; в) Білозерське; г) Придніпровський;

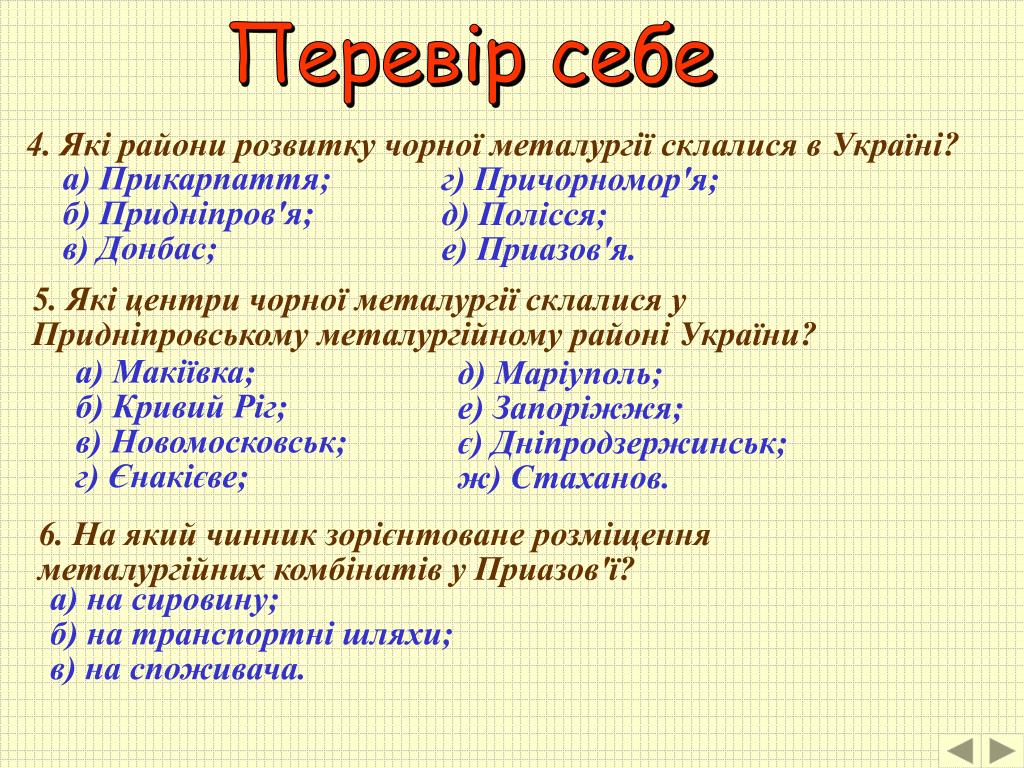

  25. Перевір себе 4. Які райони розвитку чорної металургії склалися в Україні? а) Прикарпаття; б) Придніпров'я; в) Донбас; г) Причорномор'я; д) Полісся; е) Приазов'я. 5. Які центри чорної металургії склалися у Придніпровському металургійному районі України? а) Макіївка; б) Кривий Ріг; в) Новомосковськ; г) Єнакієве; д) Маріуполь; е) Запоріжжя; є) Дніпродзержинськ; ж) Стаханов. 6. На який чинник зорієнтоване розміщення металургійних комбінатів у Приазов'ї? а) на сировину; б) на транспортні шляхи; в) на споживача.

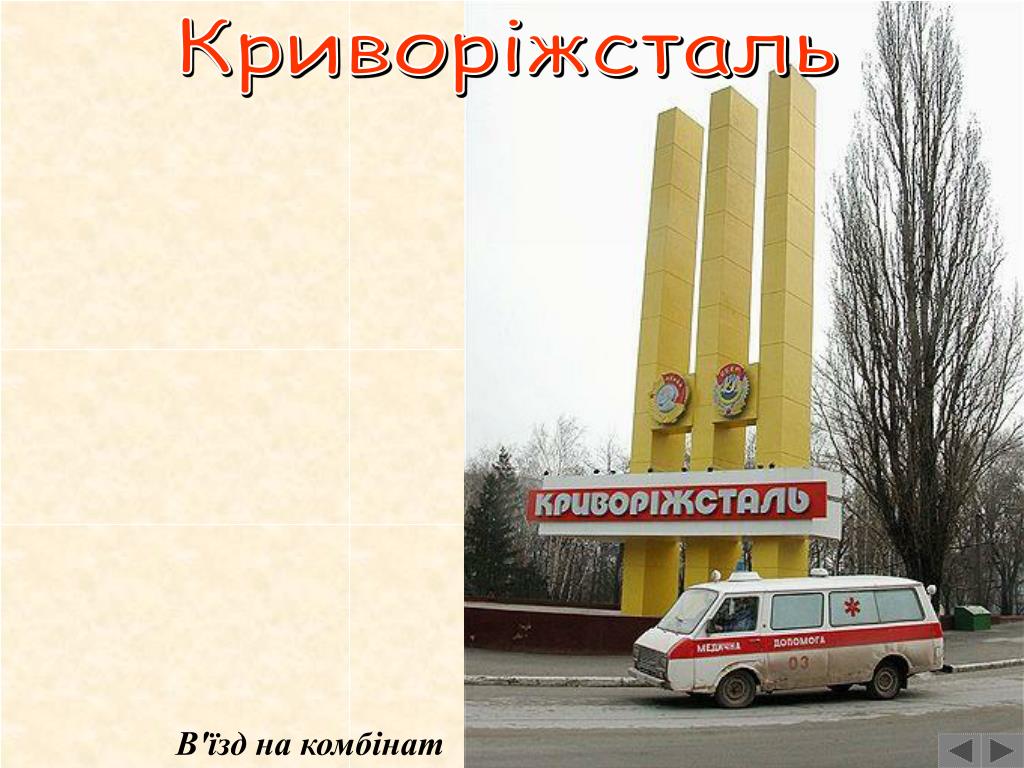

  26. Криворіжсталь В'їзд на комбінат

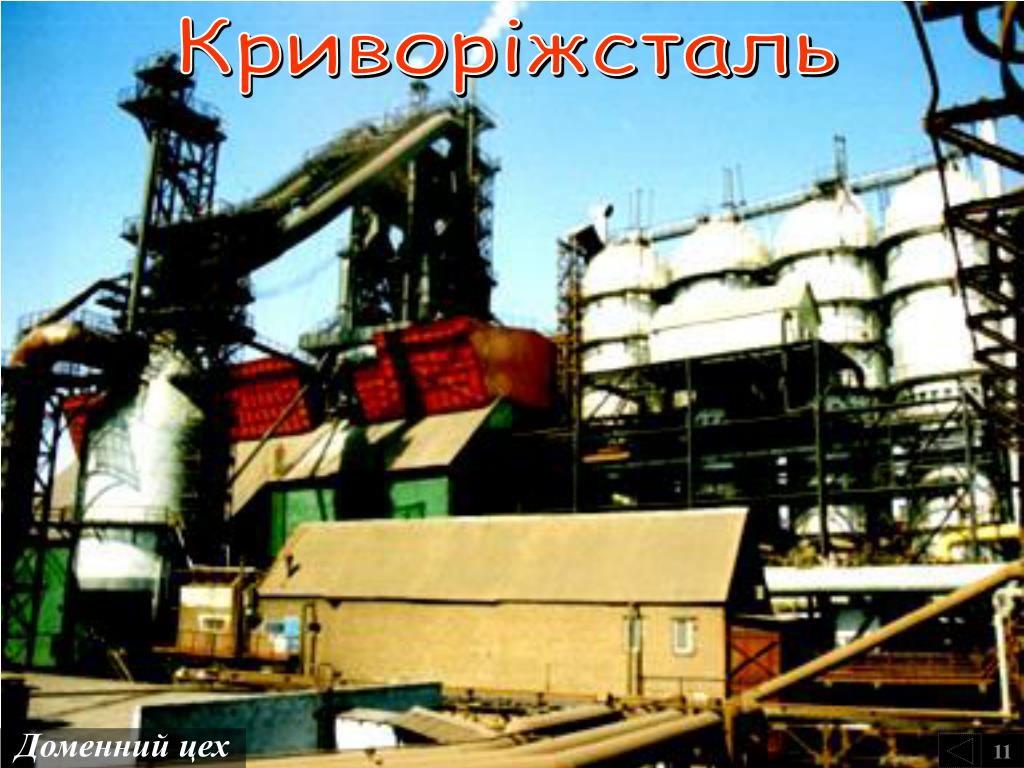

  27. Криворіжсталь Доменний цех 11

  28. Азовсталь “Азовсталь” вночі 11
