1 / 86

机 理

第七章　逐步聚合反应（ stepwise polymerization ） 一 . 引言 (introduction). 自由基. 连锁 聚合. 阴离子. 阳离子. 机 理. 缩 聚. 逐 步 聚 合. 聚加成. 氧化－偶合. 开 环. 逐步反应的特点：. 官能团间的反应，无特定的活性中心；无所谓的引发、增长、终止等基元反应；反应逐步进行，每一步的反应速率和活化能大致相同； 体系由单体和分子量递增的一系列中间产物组成； 分子量随着反应的进行缓慢增加，而转化率在短期内很高。.

kerem
Download Presentation

机 理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

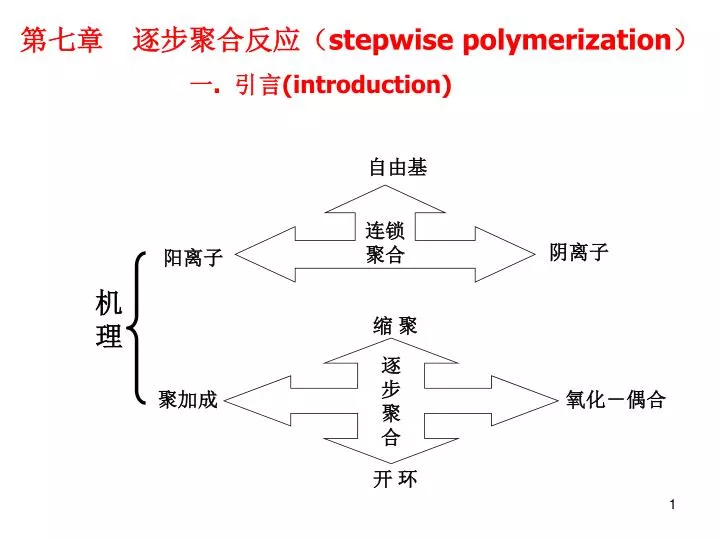

  1. 第七章　逐步聚合反应（stepwise polymerization） 一. 引言(introduction) 自由基 连锁 聚合 阴离子 阳离子 机 理 缩 聚 逐 步 聚 合 聚加成 氧化－偶合 开 环

  2. 逐步反应的特点： • 官能团间的反应，无特定的活性中心；无所谓的引发、增长、终止等基元反应；反应逐步进行，每一步的反应速率和活化能大致相同； • 体系由单体和分子量递增的一系列中间产物组成； • 分子量随着反应的进行缓慢增加，而转化率在短期内很高。 自由基聚合：延长反应时间主要是提高转化率，对分子量影响较小。

  3. 二. 缩聚反应(polycondensation) • 1.定义： 官能团间经多次缩合形成聚合物的反应。 官能团间的反应 （2官能度） 特点： 产物有特征基团 • 缩聚物有特征结构官能团； • 有低分子副产物（byproduct)； • 缩聚物和单体分子量不成整数倍。 逐步形成大分子 低分子副产物

  4. 2.缩聚反应的体系 • 官能度(functionality)：反应物分子中能参加反应的官能团数。 • 1-1官能度体系：醋酸与乙醇反应体系，醋酸和乙醇均为单官能团物质。 • 1-2官能度体系：丁醇（官能度为1）与邻苯二甲酸酐（官能度为2）反应的体系。

  5. 体系中若有一种原料属单官能度，缩合后只能得到低分子化合物。体系中若有一种原料属单官能度，缩合后只能得到低分子化合物。

  6. 2-2官能度体系：如二元酸和二元醇，生成线形缩聚物。通式如下： 2-2官能度体系：如二元酸和二元醇，生成线形缩聚物。通式如下： • 2官能度体系：单体有能相互反应的官能团A、B(如氨基酸、羟基酸等)，可经自身缩聚，形成类似的线形缩聚物。通式如下： 2-2或2官能度体系的单体进行缩聚形成线形缩聚物。

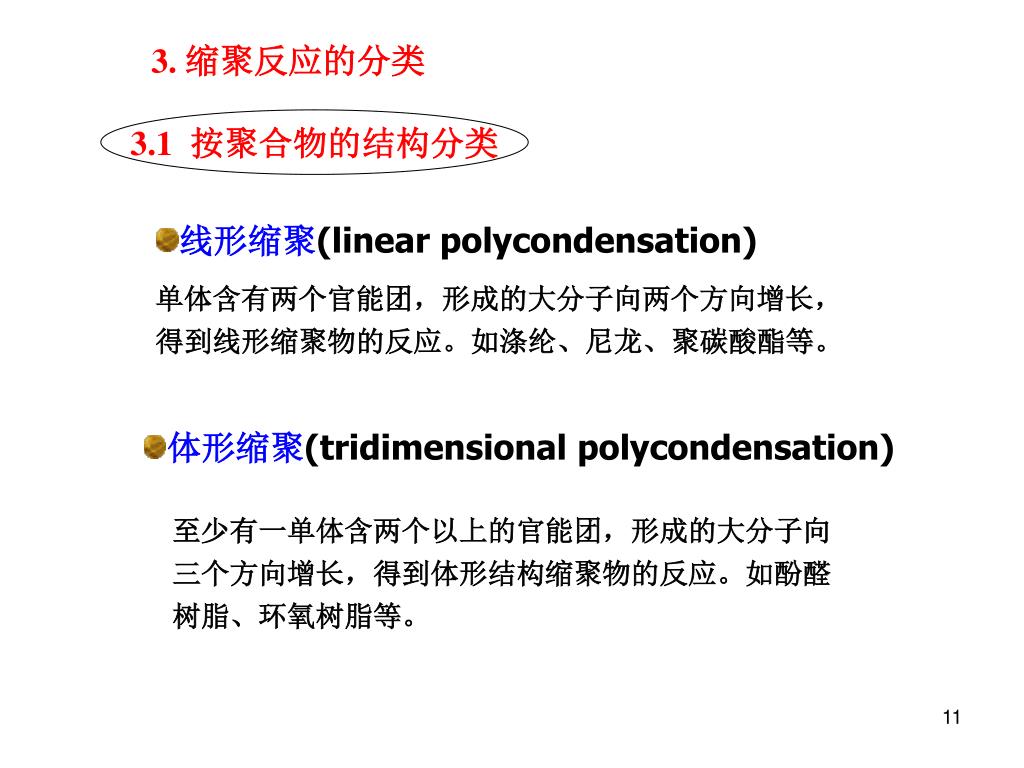

  7. 3. 缩聚反应的分类 3.1 按聚合物的结构分类 • 线形缩聚(linear polycondensation) • 单体含有两个官能团，形成的大分子向两个方向增长，得到线形缩聚物的反应。如涤纶、尼龙、聚碳酸酯等。 • 体形缩聚(tridimensional polycondensation) 至少有一单体含两个以上的官能团，形成的大分子向三个方向增长，得到体形结构缩聚物的反应。如酚醛树脂、环氧树脂等。

  8. 3.2按参加反应的单体数分 • 均缩聚：只有一个单体参加的反应。 • 2官能度体系：aRb • 杂缩聚：两种单体参加的反应。 • 2－2官能度体系：aAa+bBb • 共缩聚：两种以上单体参加的反应。 • aAa+bBb+aA’a(改性） 3. 3 按聚合物的特征基团分 - COOR -CONH- -SO2 -NHCOO- (聚酯） （聚酰胺） （聚砜） （聚氨酯） 3. 4 按聚合方法分 溶液、熔融、界面缩聚

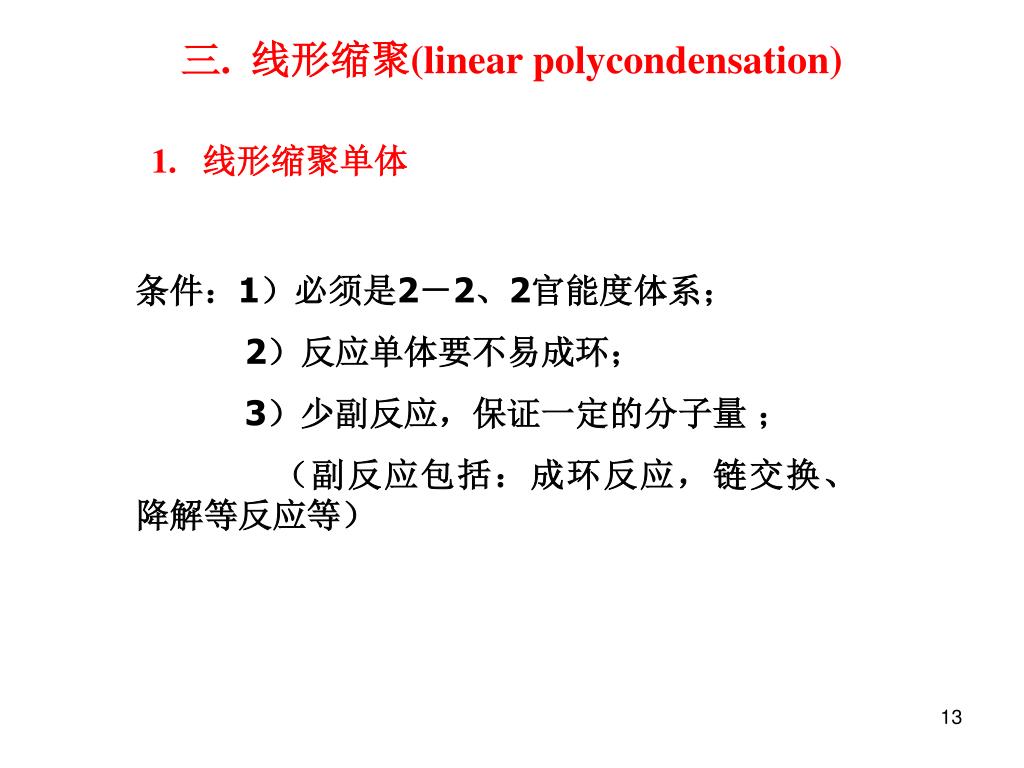

  9. 三. 线形缩聚(linear polycondensation) • 线形缩聚单体 条件：1）必须是2－2、2官能度体系； 2）反应单体要不易成环； 3）少副反应，保证一定的分子量 ； （副反应包括：成环反应，链交换、降解等反应等）

  10. 3. 线形缩聚机理——逐步与平衡 3.1 机理 反应是官能团间的反应，无明显的引发、增长、终止，反应是一步步增长的，具有逐步性。且每一步是可逆反应。∴ 逐步的可逆平衡反应。

  11. 4. 聚合度与反应程度p的关系 反应程度p：参加反应的官能团数占起始官能团数的分率。 平均聚合度：大分子链的平均总单体数（或结构单元数）。 以等当量的二元酸和二元醇或羟基酸. N0：体系中起始的官能团数（羧基或羟基数），N：反应到t时体系中残留的官能团数。

  12. Example • 1mol二元酸与1mol二元醇反应： • 体系中的羟基数或羧基数为： • 反应若干时间后，体系中残存的羧基数: 0.5mol(N)； • 大分子数： 1*2=2mol(N0) 0.5mol（有一个羧基，就有一条大分子）

  13. 聚合度将随反应程度而增加； 符合此式须满足的条件：官能团数等当量。 P=0.9 P=0.9995

  14. 5. 缩聚反应平衡常数 多数缩聚反应属可逆平衡反应 根据K值大小，大致分三类： （1）K较小的反应，如聚酯化反应（K≈4）。低分子副产物的存在对分子量影响较大，可逆反应； （2）K中等的反应，如聚酰胺反应，K≈300～500，低分子副产物对分子量有所影响； （3）K很大的反应，可看作不可逆反应。如酚醛树脂，、聚碳酸酯等反应。

  15. 四. 线形缩聚动力学 “官能团等活性”：假定任何反应阶段，不论单体、二聚体、多聚体或高聚物，其两端官能团的反应能力不随分子链的增长而变化，那么每一步有反应的平衡常数必然相同。 等活性的概念将有利于动力学的简化处理。

  16. 可逆 1. 线形缩聚动力学 不可逆 1.1不可逆的缩聚动力学 体系不断排出低分子副产物，符合不可逆条件。 减压脱水使平衡向聚合物方向移动，视为不可逆。 以聚酯反应为例， ～COOH + ～OH ～ OCO ～ + H2O 聚酯化是酸催化反应。反应速率用羧基消失速率表示。

  17. 自催化缩聚 聚酯反应在无外加酸作催化剂时，二元酸的羧基起催化作用，这称为自催化作用。 当醇和酸为等摩尔时，速率方程可表示为： C=[COOH] 三级反应 积分

  18. 引入反应程度p，并用羧基浓度代替羧基数N0、N引入反应程度p，并用羧基浓度代替羧基数N0、N C、C0：时间t 和起始时（t=0）的羧基或羟基的浓度。 自催化作用下的聚酯化反应1/（1-p）2与t成线性关系。

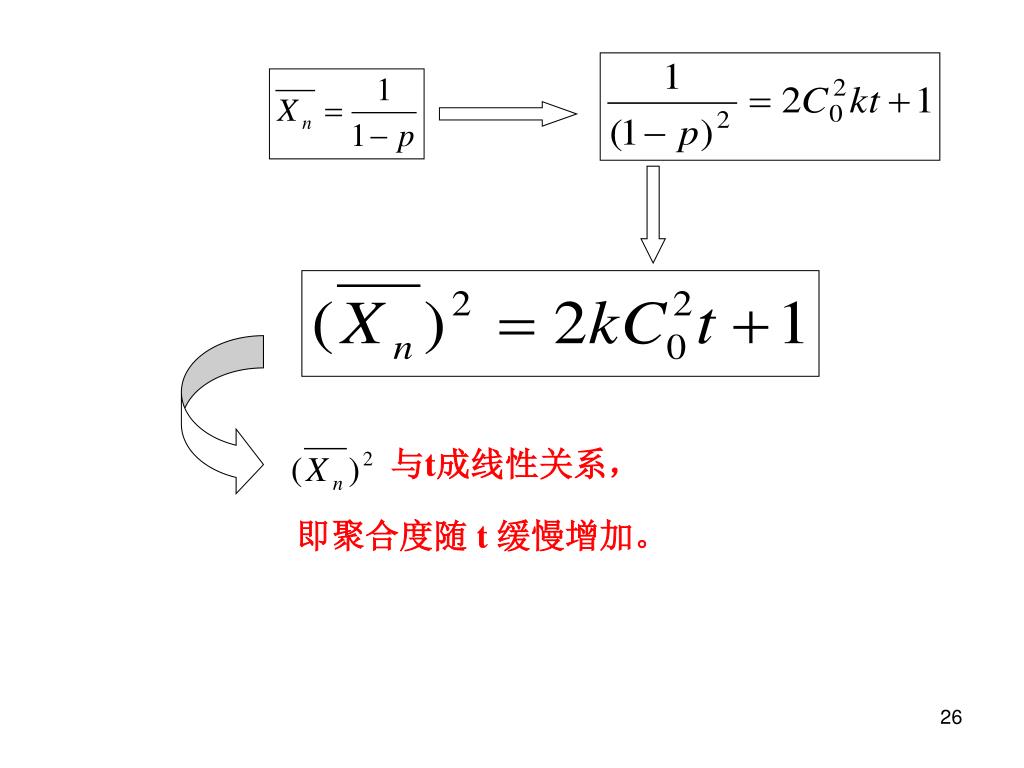

  19. 与t成线性关系， 即聚合度随 t 缓慢增加。

  20. 外加酸催化缩聚 • 为了缩短到达平衡的时间，往往加强酸作催化剂，称外加催化缩聚。速率方程式如下： 一般， 工业上总是采用外加酸。 二级反应

  21. 积分并引入p，得： 1/（1-p）或 与时间 t 成线性关系。 偏离原因： 1）推导过程是在两原料官能度等摩尔的情况下，实际上等摩尔是较困难的； 2）不可逆，必须将小分子彻底排除，难以做到； 3）反应温度高、原料挥发等。

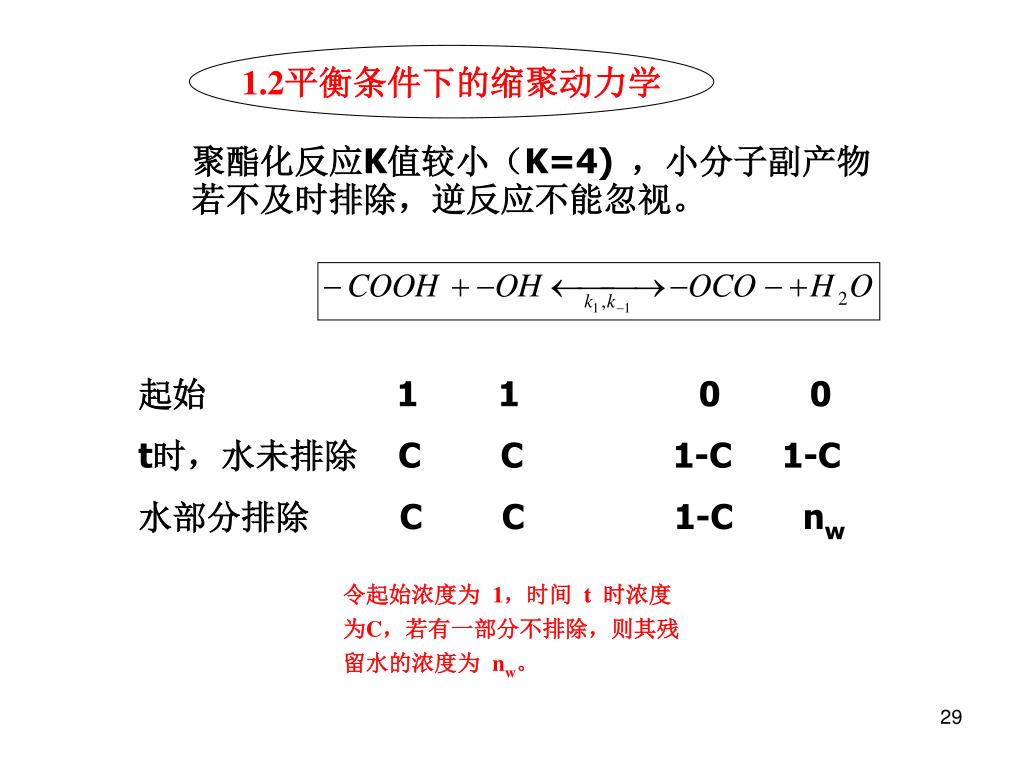

  22. 1.2平衡条件下的缩聚动力学 聚酯化反应K值较小（K=4)，小分子副产物若不及时排除，逆反应不能忽视。 起始 1 1 0 0 t时，水未排除 C C 1-C 1-C 水部分排除 C C 1-C nw 令起始浓度为 1，时间 t 时浓度为C，若有一部分不排除，则其残留水的浓度为 nw。

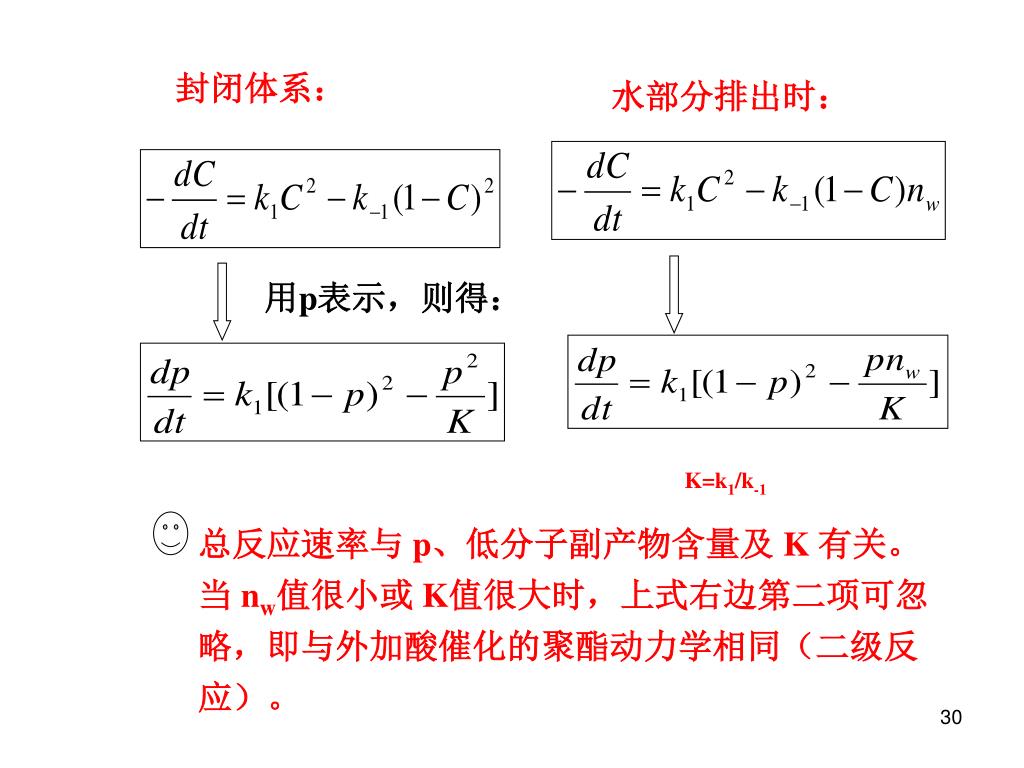

  23. 封闭体系： 水部分排出时： 用p表示，则得： K=k1/k-1 总反应速率与 p、低分子副产物含量及 K 有关。 当 nw值很小或 K值很大时，上式右边第二项可忽略，即与外加酸催化的聚酯动力学相同（二级反应）。

  24. 小结： 外加酸催化缩聚 自催化缩聚 封闭体系 敞开体系 缩聚反应的动力学大多是符合可逆条件下的动力学关系，所以要达到高分子量，副产物要尽可能除尽，工业上要采取强化，即高温高真空。

  25. 五. 影响线形缩聚物聚合度的因素和控制方法 １. 反应程度对聚合度的影响 p↑，Xn↑ 单体等摩尔或aRb型的单体，进行不可逆缩聚时（没有考虑平衡与否），聚合度将随反应程度的加深而增加。 上式有局限性。

  26. ２. 缩聚平衡对聚合度的影响 以聚酯反应为例 2.1封闭体系 当正逆反应达到平衡时，总聚合速率为零， 两原料基团数相等时： 。 • 聚酯反应K≌4，在密闭系统内，最高的p值=2/3，

  27. 2.2非封闭体系 • 聚合度与K平方根成正比， • 与低分子副产物浓度平方根成反比。 低分子物可以不断除去，可获得较高的反应程度和聚合度。 减少逆反应的措施：减压、加热或通惰性气体等。

  28. t=0 1 1 0 0 t时 封闭 C C P P 非封闭 C C P nw 封闭体系 非封闭体系 缩聚平衡方程

  29. K 0.1 1 nw 1.18 1.26*10-5 2 1.26*10-4 1.32 200 2.50 200 • 在K相同的情况下，聚合度主要由小分子的量决定 聚酯 K= 4=100P=0.99 nw= 0.04% 聚酰胺 430 100 0.99 4.3% 酚醛 1000 反应可以在水溶液中进行 • 在同样的P，达到相同的聚合度，K小的体系， nw要小很多。 • 低分子物可以不断除去，可获得较高的反应程度和聚合度。 • 减少逆反应的措施：减压、加热或通惰性气体等排除副产物。

  30. ３. 线形缩聚物聚合度的控制 反应程度 聚合度的重要影响因素,不是控制手段。 平衡条件 控制分子量的有效办法——端基封锁法： 某一单体稍过量(即非等摩尔比），使大分子链端带有相同的官能团； 加一种单官能团物质，使其与大分子端基反应，起封端作用。

  31. 3.1聚合度的定量关系式 2-2体系 2 体 系

  32. q,r的定义和关系 过量分率 q 基团(摩尔)系数 r(<1) 体系中两原料的起始不同官能团的基团（摩尔）数之比 Na，Nb：体系中官能团a、b的起始基团数， NA:分子数= Na/2 ， NB= Nb/2 r<1，B物质过量

  33. 加单官能团 aAa 和 bBb aRb体系 Nc：加入的单官能团物质Cb的基团数，也是分子数。 加入CB相当于B官能团过量。

  34. Example 分子数 4 5 官能团数 8 10 求r=? q=? r= =Na/Nb=8/10=0.8 q=(Nb-Na)/Na=(10-8)/8=0.25 官能团数 2 0.1 r =Na/Nb+Nc=2/2+0.1=0.95 q=(Nb-Na)/Na=(2.1-2)/2=0.05 q=Nc/Na=0.1/2=0.5

  35. 聚合度和q,r的关系 t=0 Na Nb t时 Na(1-P) Nb-NaP • 设官能团 a 的反应程度是 p，则 a、b 的反应均为 Nap， • a 的残留数为 Na-Nap，b的残留数为 Nb-Nap， • (a+b)的残留官能团总数（也即大分子链的端基数） N=Na+Nb-2Nap， • 形成大分子总数， N=（Na+Nb-2Nap）/2(每条大分子链端有2个官能团）。 • 体系的重复单元总数为 Na/2。

  36. 聚合度和q,r的关系式 重复单元数除以大分子总数 结构单元数除以大分子总数

  37. 极限情况 • r=1 或 q=0 • 若 p=1，

  38. 当反应程度P=0.994时，求r值: 己二胺和己二酸的配料比 根据 己二酸的分子过量分率

  39. 计算公式 小 结 分子量控制方法 影响因素 端基封锁 p、K、nw 原料非等摩尔或 加单官能团

  40. 六、分子量分布（MWD） Flory应用统计方法，根据官能团等活性概念，曾推导得线形缩聚物的聚合度分布。其结果与自由基聚合歧化终止时聚合度分布相同。 P表示反应程度。 • X­—聚体的数量分布函数为： • X­—聚体的重量分布函数为：

  41. 数均聚合度和重均聚合度： • 分子量分布宽度为：

  42. 七. 逐步聚合的实施方法 熔融缩聚 实施 方法 溶液缩聚 界面缩聚

  43. 1. 熔融缩聚（melt polycondensation） 反应温度高于单体和缩聚物的熔点，体系处于熔融状态下进行的反应。 聚酯、聚酰胺等通常都用此法生产。 关键：小分子的排除及分子量的提高。 特点 • 配方简单，只有单体和少量催化剂，产物纯净，相当于本体聚合； • 反应温度高，速率快，有利于小分子排出； • 生产设备利用率高，便于连续化生产。

  44. 2. 溶液缩聚（solution polycondensation） 单体加适当催化剂在溶剂（包括水）中呈溶液状态进行的缩聚。聚砜和聚苯醚的合成或尼龙—66合成前期均采用溶液聚合。 特点 • 溶液缩聚的温度较低，副反应较少，但要求单体活性较高； • 溶剂除去困难，适于产物直接使用的场合； • 成本高，后处理多（分离、精制、溶剂回收等）。

  45. 3. 界面缩聚(interfacial polycondensation) 单体分别溶解于两不互溶的溶剂中，反应在两相界面上进行的缩聚。工业上聚碳酸酯的合成采用界面缩聚。 特点 • 属于非均相体系，为不可逆聚合，要求单体活性高； • 反应温度低、反应速率快； • 溶剂的用量较多，处理和回收困难； • 产物分子量高，原料配比不要求完全等摩尔； • 大部分反应在有机溶剂一侧进行，要求所选的溶剂可使聚合物沉淀析出。

  46. 八. 重要的线型逐步聚合物 １. 涤纶（terylene） 原料为对苯二甲酸与乙二醇。典型的可逆平衡反应，K＝4。熔融缩聚（258℃）。 工艺路线： • 酯交换法： • 甲酯化：对苯二甲酸二甲酯（DMT）； • 酯交换：对苯二甲酸二乙二醇酯（BHET）； • 缩聚：用BHET缩聚得聚合物。 • 直接缩聚法： • 对苯二甲酸与乙二醇（过量）直接缩聚。

  47. 提高分子量 分子量控制 后期高温、高真空。 原料非等摩尔比乙二醇过量。 涤纶的优点及应用： 具有熔点高，强度好，耐溶剂、耐腐蚀、耐磨，手感好等优点。 可作为纤维（胶卷、磁带、录像带），也可作为工程塑料。

More Related
