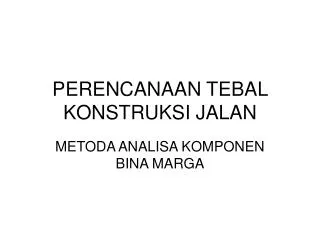

PERENCANAAN TEBAL KONSTRUKSI JALAN. METODA ANALISA KOMPONEN BINA MARGA. Metoda analisa komponen Bina Marga merupakan metoda perencanaan tebal konstruksi perkerasan secara empiris Metoda ini merupakan modifikasi dari metoda AASHTO 1972 yang disesuaikan dengan kondisi jalan diindonesia.

keran
Download Presentation

PERENCANAAN TEBAL KONSTRUKSI JALAN

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. PERENCANAAN TEBAL KONSTRUKSI JALAN METODA ANALISA KOMPONEN BINA MARGA

  2. Metoda analisa komponen Bina Marga merupakan metoda perencanaan tebal konstruksi perkerasan secara empiris • Metoda ini merupakan modifikasi dari metoda AASHTO 1972 yang disesuaikan dengan kondisi jalan diindonesia. • Rumus-rumus dasar yang digunakan adalah rumus AASHTO 1972

  3. Rumus Dasar LER = Lintas Ekivalen Rencana Selama Umur Rencana ITP = Indeks Tebal Perkerasan IPo = Indeks Permukaan Awal IPt = Indeks Permukaan Akhir FR = Faktor Regional DDT = Daya Dukung Tanah

  4. Penentuan LER LER = LET x FP LET = ½ (LEP + LEA) FP = UR/10 LEA = LEP (1+r)2 LEP = ∑ LHRi x ESALi x Ci x (1+a)n’

  5. DAYA DUKUNG TANAH • Dengan Pendekatan Persamaan

  6. Indeks Permukaan

  7. Faktor Regional

  8. Penentuan Tebal Lapisan Perkerasan ITP = a1D1 +a2D2+a3D3+ …….+anDn ai = Koefisien kekuatan relatif bahan perkerasan Di = Tebal Lapis perkerasan ITP = Indeks Tebal Perkerasan

  9. Tebal kekuatan relatif bahan

  10. Tebal Minimum Lapisan Perkerasan Tebal Lapis Pondasi Bawah Minimal 10 cm
