  1. 流動床生物膜廢水生物處理系統的運用技術 4961N001 黃文聰

  2. 典型MBBR ( PURE MBBR )去除有機物和脫氮 • 單獨利用流動床式生物處理程序來去除廢水中的有機物和氨氮，此程序為最精簡的設備，最方便的操作，以及最少的用地，來將廢水處理至放流水標準以下。

  3. 不論您要應用在除氮污水處理單元、去除BOD/COD污水處理單元或舊廠曝氣槽改造成MBBR來提升2-4倍負荷量，均可達到良好的處理效果，非常適合建地小、有土地使用面積限制或負荷變大之污水處理廠使用。

  4.   LILLEHAMMER是挪威的一個內陸城市，地處奧斯陸以北約170公里。該市原有一個化學沈澱除磷及懸浮物的強化一級汙水處理廠。隨著受納水體逐漸優養化，市政府決定擴建及升級原有污水廠爲脫氮除磷汙水處理廠。

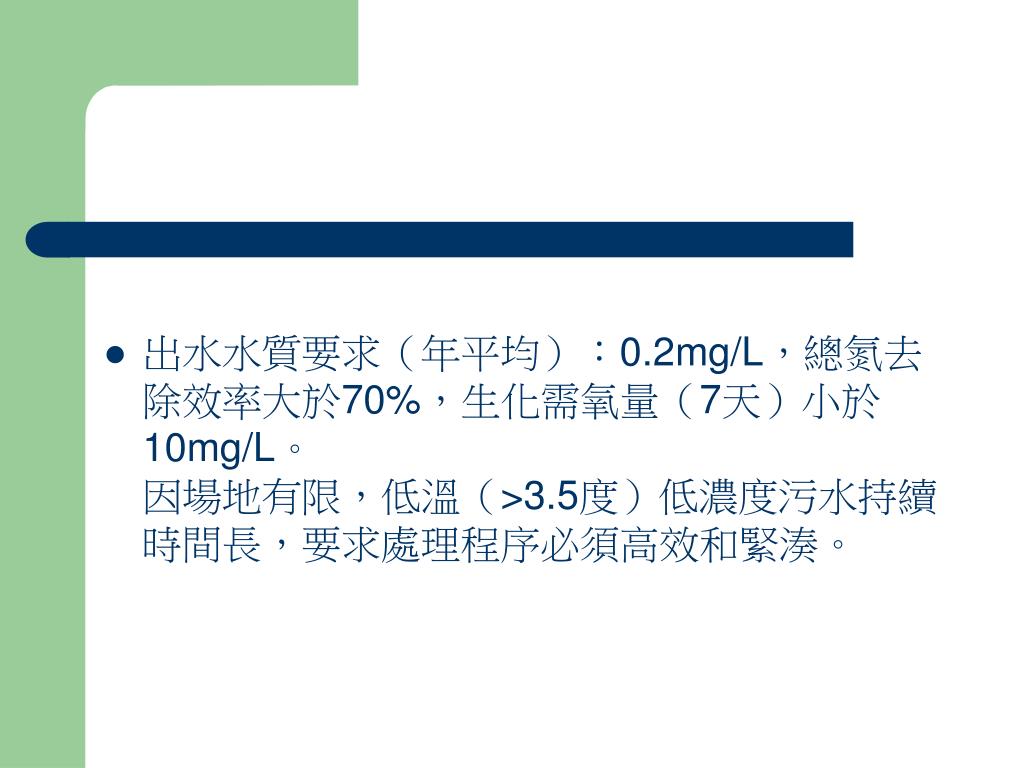

  5. 出水水質要求（年平均）：0.2mg/L，總氮去除效率大於70%，生化需氧量（7天）小於10mg/L。因場地有限，低溫（>3.5度）低濃度污水持續時間長，要求處理程序必須高效和緊湊。

  6. 設計流程：　　預處理：除砂除油，初沈池；　　生物處理：流動床TM生物膜程序，總容積3840m3，兩列並行，每列九池串聯，BOD去除/前置反硝化，硝化，後置反硝化（外加碳源），後氧化；　　化學處理：混凝（投加PAC），二沈，除磷及懸浮物/生物量 。 • 生物處理設計HRT爲3.2小時。

  7. MBBR與活性污泥共槽 (HYBRID) • 同一個單元中結合生物膜法與活性污泥法的特色，提昇現有活性污泥系統去除BOD/COD之能力及增強活性污泥系統增加除磷及除氮效果。本方法適合有活性污泥槽之負荷量提升運用，不需建地新增單元，即可達到良好去除率。

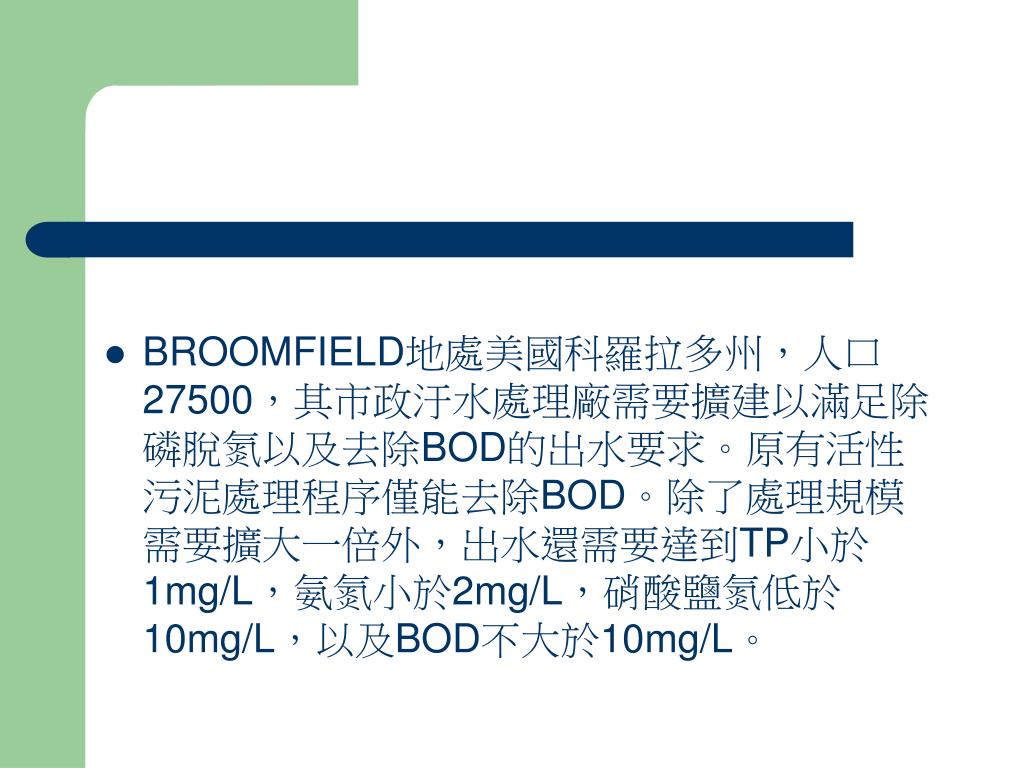

  8. BROOMFIELD地處美國科羅拉多州，人口27500，其市政汙水處理廠需要擴建以滿足除磷脫氮以及去除BOD的出水要求。原有活性污泥處理程序僅能去除BOD。除了處理規模需要擴大一倍外，出水還需要達到TP小於1mg/L，氨氮小於2mg/L，硝酸鹽氮低於10mg/L，以及BOD不大於10mg/L。

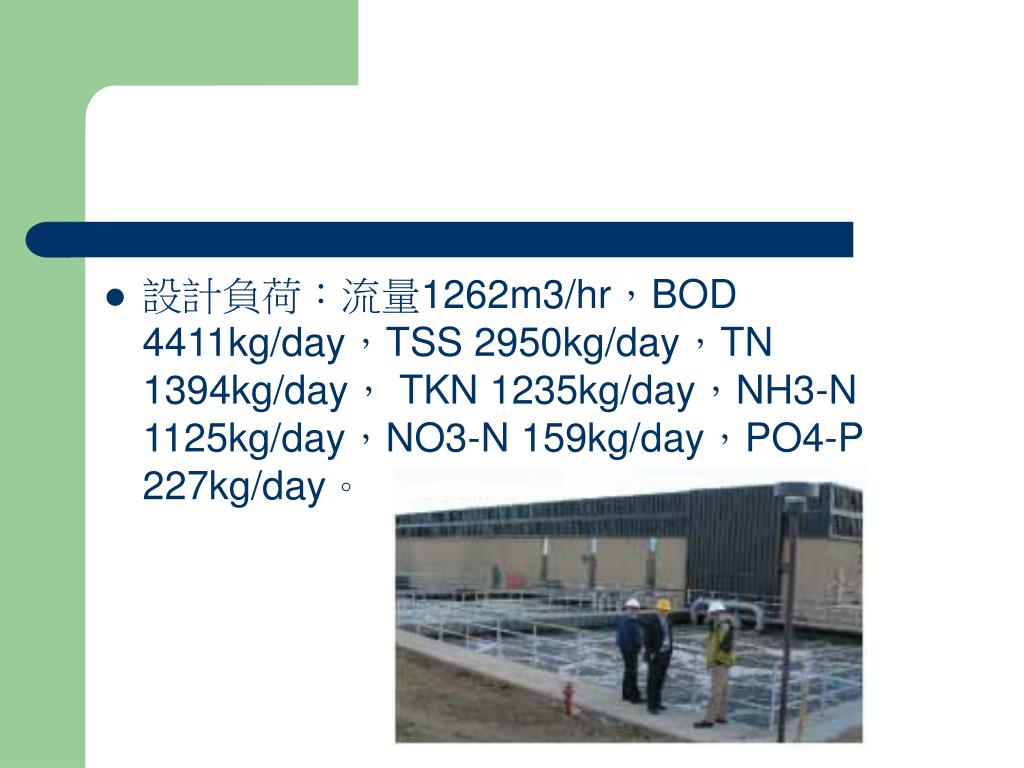

  9. 設計負荷：流量1262m3/hr，BOD 4411kg/day，TSS 2950kg/day，TN 1394kg/day， TKN 1235kg/day，NH3-N 1125kg/day，NO3-N 159kg/day，PO4-P 227kg/day。

  10. 於活性污泥系統以MBBR系統預處理 (BAS) • 將MBBR置於活性污泥單元之前處理，以去除大部份有機物，以降低活性污泥槽的負荷，提昇現有活性污泥系統去除BOD/COD或增加除磷、除氮效果更可增加難分解物質的分解率。

  11. 威靈頓是紐西蘭的首都，人口約十六萬。MOA POINT市政汙水處理廠就是爲該市而建，於1998年運行。自1898年以來，該市污水就通過MOA POINT向海域排放。自1992年起，細格柵作預處理。 1995年2月，該市與英國安格利安水務簽署了25年的BOT合同，以KALDNES卡尼茲的流動床TM程序技術爲核心，於MOA POINT建設汙水處理廠。

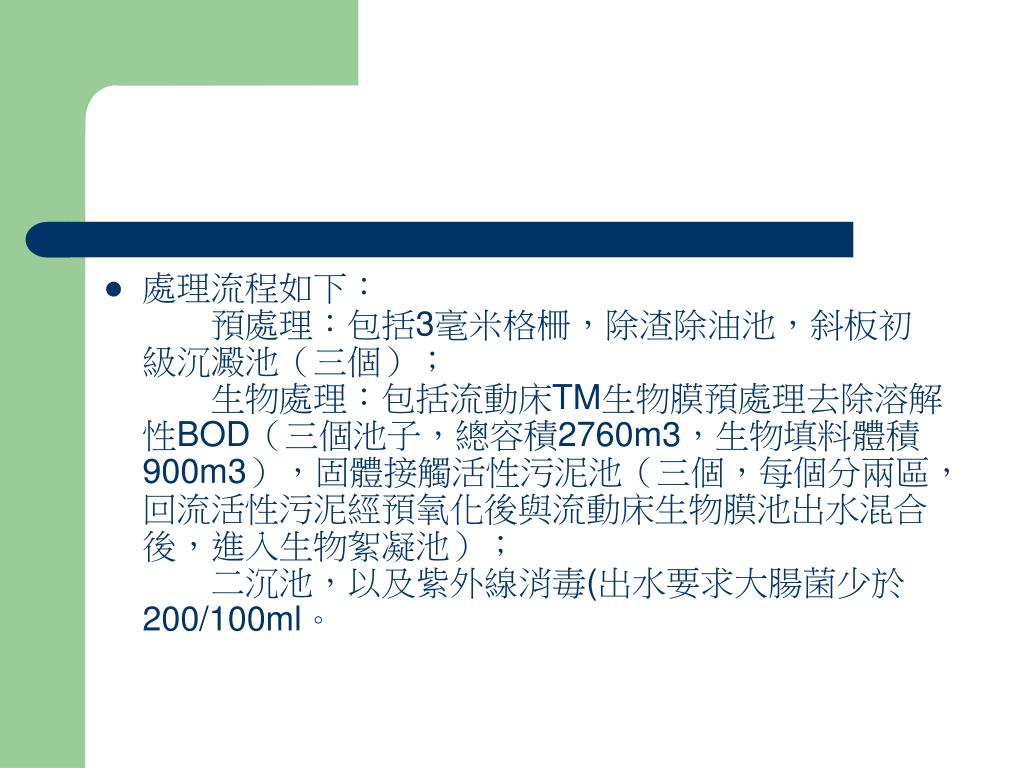

  12. 處理流程如下：　　預處理：包括3毫米格柵，除渣除油池，斜板初級沉澱池（三個）；　　生物處理：包括流動床TM生物膜預處理去除溶解性BOD（三個池子，總容積2760m3，生物填料體積900m3），固體接觸活性污泥池（三個，每個分兩區，回流活性污泥經預氧化後與流動床生物膜池出水混合後，進入生物絮凝池）；　　二沉池，以及紫外線消毒(出水要求大腸菌少於200/100ml。處理流程如下：　　預處理：包括3毫米格柵，除渣除油池，斜板初級沉澱池（三個）；　　生物處理：包括流動床TM生物膜預處理去除溶解性BOD（三個池子，總容積2760m3，生物填料體積900m3），固體接觸活性污泥池（三個，每個分兩區，回流活性污泥經預氧化後與流動床生物膜池出水混合後，進入生物絮凝池）；　　二沉池，以及紫外線消毒(出水要求大腸菌少於200/100ml。

  13. 　設計負荷：平均流量65000m3/day，尖峰值為3m3/s；BOD負荷15000kg/day；固體負荷25000kg/day；溫度12-25度。　　設計出水水質要求：BOD小於20mg/L，SS小於30mg/L。　　該廠自1998年7月運行以來，實際出水水質爲BOD小於10mg/L，SS小於5mg/L。

  14. 氮去除應用 • 前置脫硝(Pre-Denitrification) : 利用原廢水中之有機碳為碳原在缺氧狀態下進行脫硝程序。

  15. 後段脫硝(Post-Denitrification) : 利用外加易分解之碳原，提高脫硝效率。

  16. 前置脫硝與後段脫硝結合程序(Combination Process)

  17. 參考文獻 • http://www.sanying.com.tw/new_page_10.htm
