  1. Montagem do Gradil Bovino

  2. Ferramentas necessárias: 1 martelo carpinteiro 1 nível madeira 1 chave estrela 1/2" x 9/16" 1 chave estrela 5/8" x 11/16" 1 chave estrela 7/8" x 3/4" 1 chave fixa 7/8"

  3. Prepare um piso nivelado de no mínimo 3x1m.

  4. Coloque a plataforma com os pés no local.

  5. Marque os oito furos externos e retire a plataforma do local.

  6. Fure o local marcado e coloque as buchas ( broca 12mm ).

  7. Coloque os pés de apoio e fixe-os sem apertar.

  8. Coloque o quadro da plataforma sobre os pés e fixe-o ( 8 x CSRI 3/8" x 1" ).

  9. Os assoalhos das colunas são aqueles com 8 furos. Coloque-os nas extremidades sobre as vigas da plataforma.

  10. Os assoalhos sobre os levantadores possuem 4 furos.

  11. Coloque os assoalhos intermediários entre os assoalhos das colunas.

  12. Vire os assoalhos das colunas e instale os parafusos das colunas (4 x francês 1/2“ x 2 1/2").

  13. "Instaletodos os fixadores do assoalho com os parafusos tipo francês sem apertá-los. ATENÇÃO: Nas operações seguintes, fixe os parafusos sem apertá-los (somente com as mãos, sem ferramentas).

  14. Coloque as colunas uma por vez, já colocando os parafusos. A aba superior deve ficar voltada para dentro da balança.

  15. Instale as guias das portas utilizando os parafusos externos das colunas (4 x CSRI 1/2" x 3").

  16. Coloque as ligações sobre os apoios das colunas e coloque os parafusos (4 x CSMR 1/2" x 5").

  17. Calibre as distâncias entre as colunas utilizando o taco comprido. Deixe uma pequena folga.

  18. Aperte os fixadores dos assoalhos das colunas.

  19. Coloque os parafusos do painel fixo (12 x CSRI 1/2" x 5"), instalando o batente no lado de fechamento da porta.

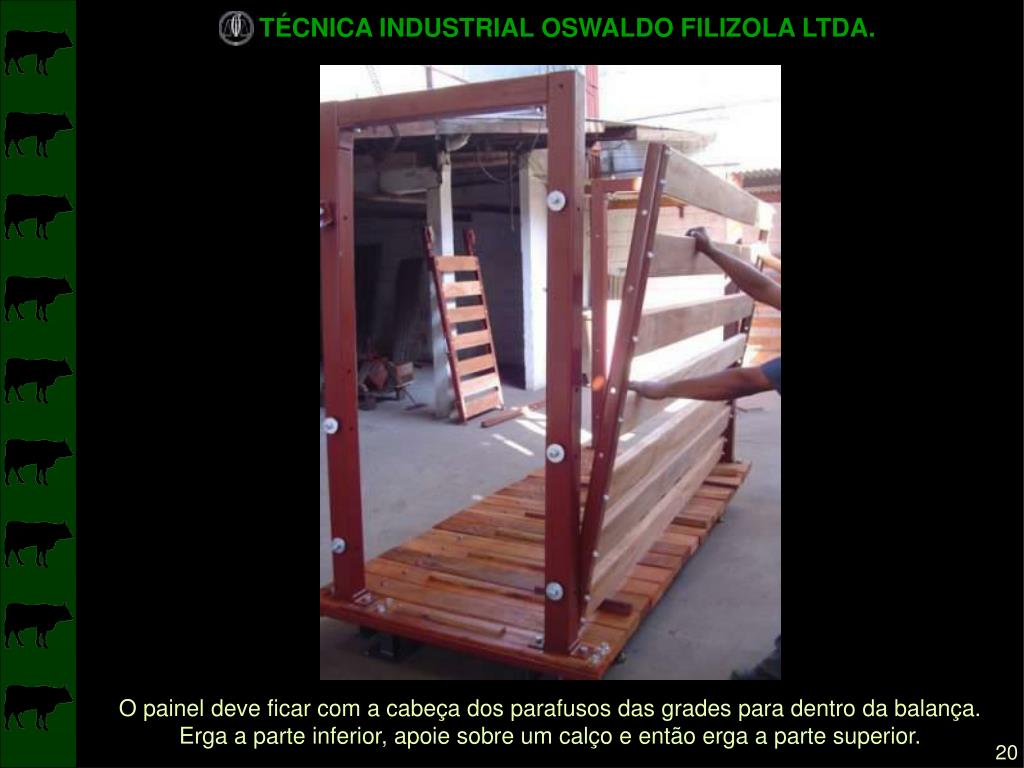

  20. O painel deve ficar com a cabeça dos parafusos das grades para dentro da balança. Erga a parte inferior, apoie sobre um calço e então erga a parte superior.

  21. Coloque os parafusos, primeiro os superiores, observando na colocação destes os locais adequados dos batentes da porta de correr.

  22. Coloque o trilho da porta de correr (4 x CSRI 1/2" x 5").

  23. Solte os fixadores dos assoalhos das colunas e aperte os parafusos dos painéis. Aperte todos os parafusos da balança colocados até o momento.

  24. Fixeos suportes das roldanas nos parafusos superiores das portas (este parafusos saem de fábrica protegidos por tacos).

  25. Coloque o puxador da porta (4 x CSRI 1/2" x 1").

  26. Encaixe a porta no trilho (superior) e na guia (inferior). A porta deve correr livremente.

  27. Regule o parafuso da roldana com pequena folga.

  28. Levante o gradil e retire os pés.

  29. Instale a balança, fixe com os parafusos e baixe o gradil. Conecte os cabos ao indicador e ligue a balança. Está pronta para usar!
