  1. Расторгуев А.C., 545 группа Научный руководитель: Пименов А.А. Рецензент: ст. преп. Смирнова Е.А. Реализация трехмерной реконструкции сцены по видеопотокам с двух автомобильных камер

  2. Обзор области: для чего это надо?

  3. Обзор области: поиск соответствий • Необходимо найти для точки первого изображения соответствующую точку на втором. • Поиск по всему изображению. • Эпиполярное ограничение сужает область поиска до линии.

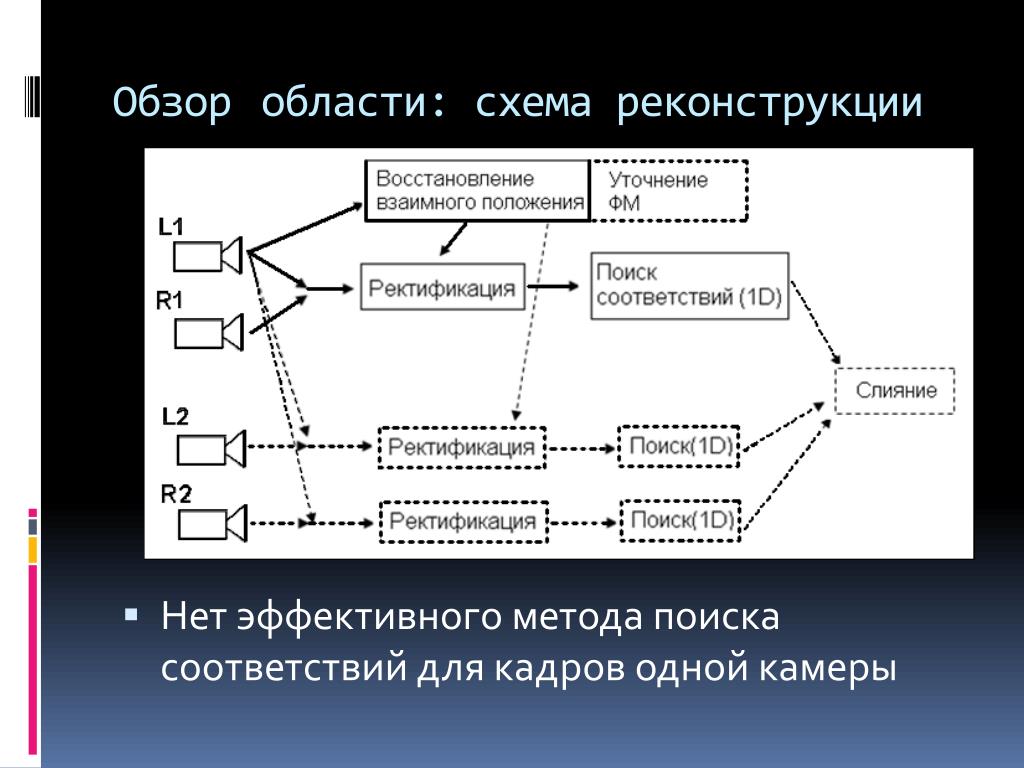

  4. Обзоробласти: схема реконструкции • Нет эффективного метода поиска соответствий для кадров одной камеры

  5. Постановка задачи • Увеличить точность поиска линейного ограничения • Обобщить задачу поиска соответствий и получить возможность поиска вдоль прямой в случае движения одной камеры. • Объединить результаты восстановления от двух камер.

  6. Планарная ректификация • Оба изображения проецируются на плоскость, параллельную стереобазе. • Эпиполярные линии теперь совпадают со строками.

  7. Планарная ректификация • В случае, когда эпиполюс находится на изображении, выровненное изображение будет состоять из двух вытянутых на бесконечность частей

  8. Полярная ректификация • Происходит перепараметризация изображения в полярную систему координат с центром в эпиполюсе. • Каждый луч и соответствующий луч на втором изображении попадают в строки с одинаковыми номерами на выровненных изображениях.

  9. Уточнение фундаментальной матрицы • Есть несколько способов параметризации и оценки отклонения ФМ: • Применяется методЛевенберга-Маркварда для минимизации ошибки. • Начальное приближение – RANSAC + 8точечный алгоритм. Из соответствий выбираются произвольные 8 точек для оценки ФМ, пока не будет получена достаточная точность.

  10. Сравнение с Emgu.CV

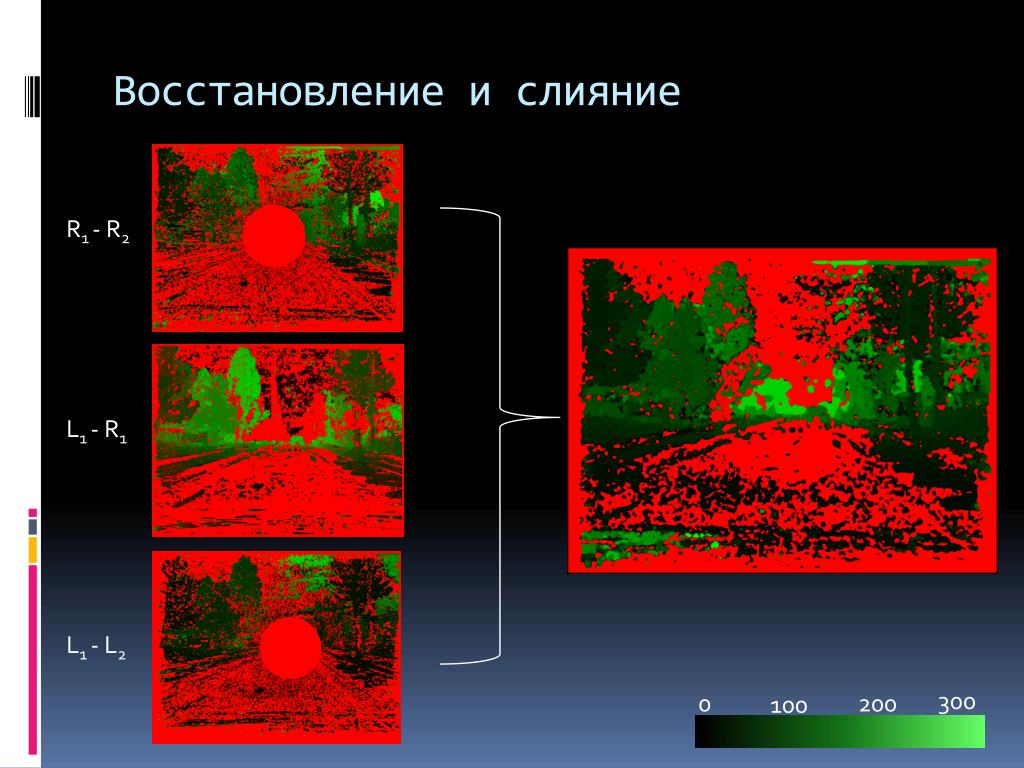

  11. Восстановление и слияние R1 - R2 L1 - R1 L1 - L2 300 0 200 100

  12. Результаты • Произведен анализ существующих методов реконструкции. • Реализовано уточнение фундаментальной матрицы. • Обобщена задача поиска соответствий на паре изображений. • Сделано слияние сцен, полученных с двух камер, в одну общую сцену
