  1. 发电机励磁系统原理 第六部分 三峡电厂陈小明 Chen_xiaoming@cypc.com.cn

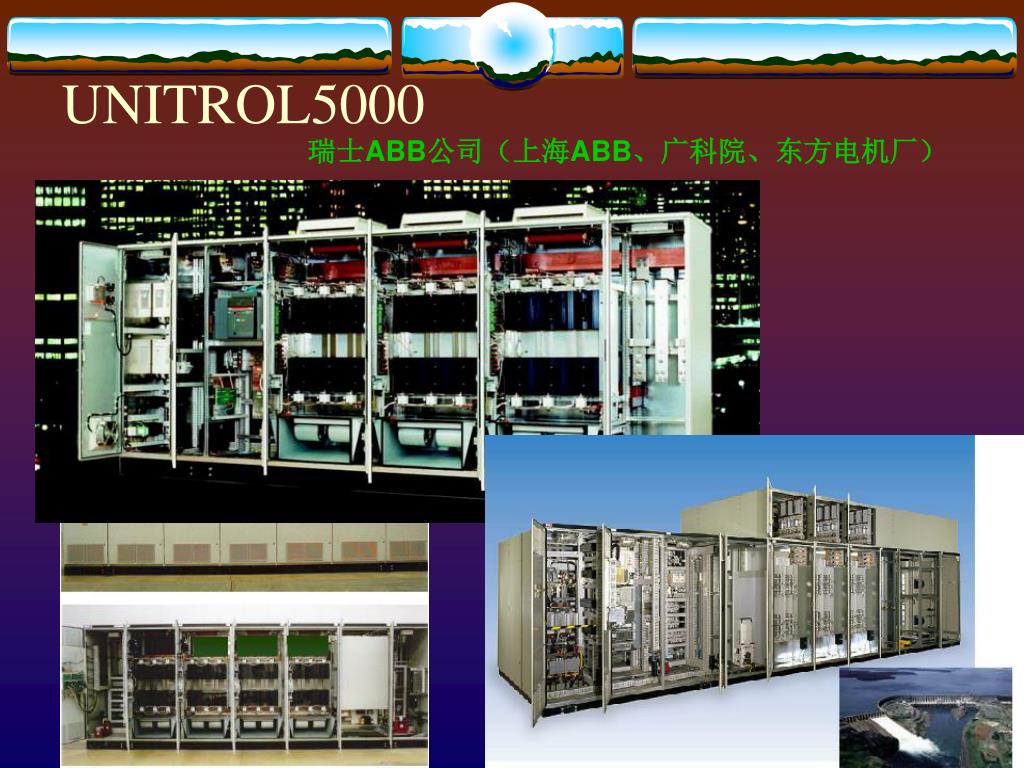

  2. UNITROL5000 瑞士ABB公司（上海ABB、广科院、东方电机厂）

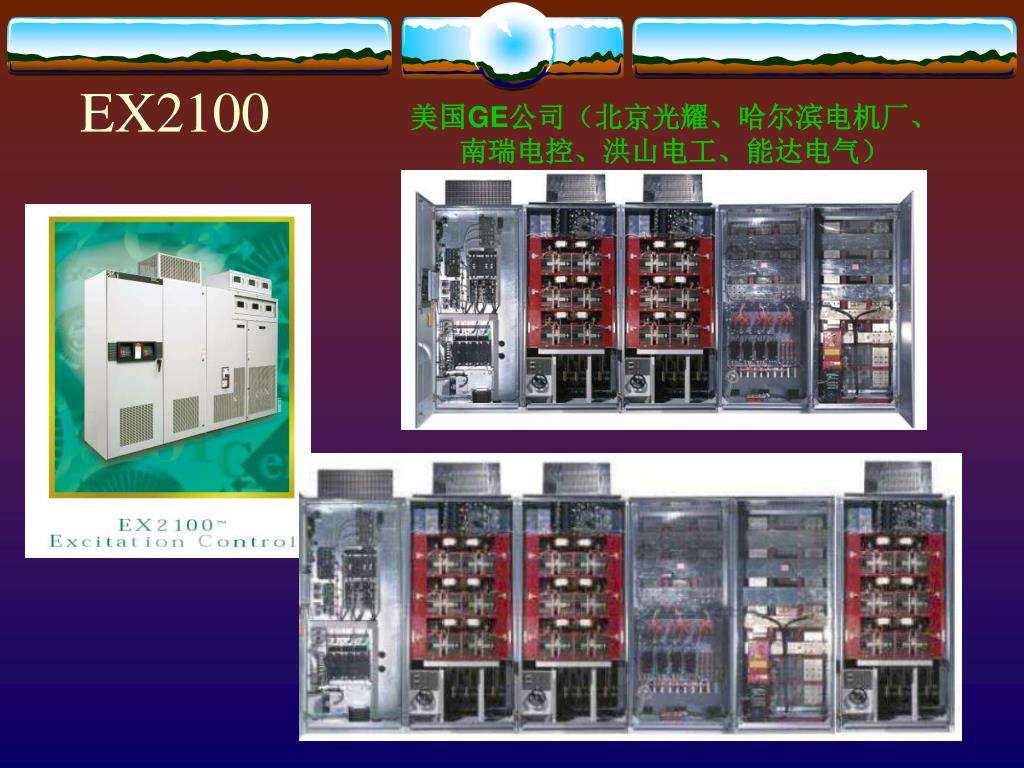

  3. 美国GE公司（北京光耀、哈尔滨电机厂、南瑞电控、洪山电工、能达电气）美国GE公司（北京光耀、哈尔滨电机厂、南瑞电控、洪山电工、能达电气） EX2100

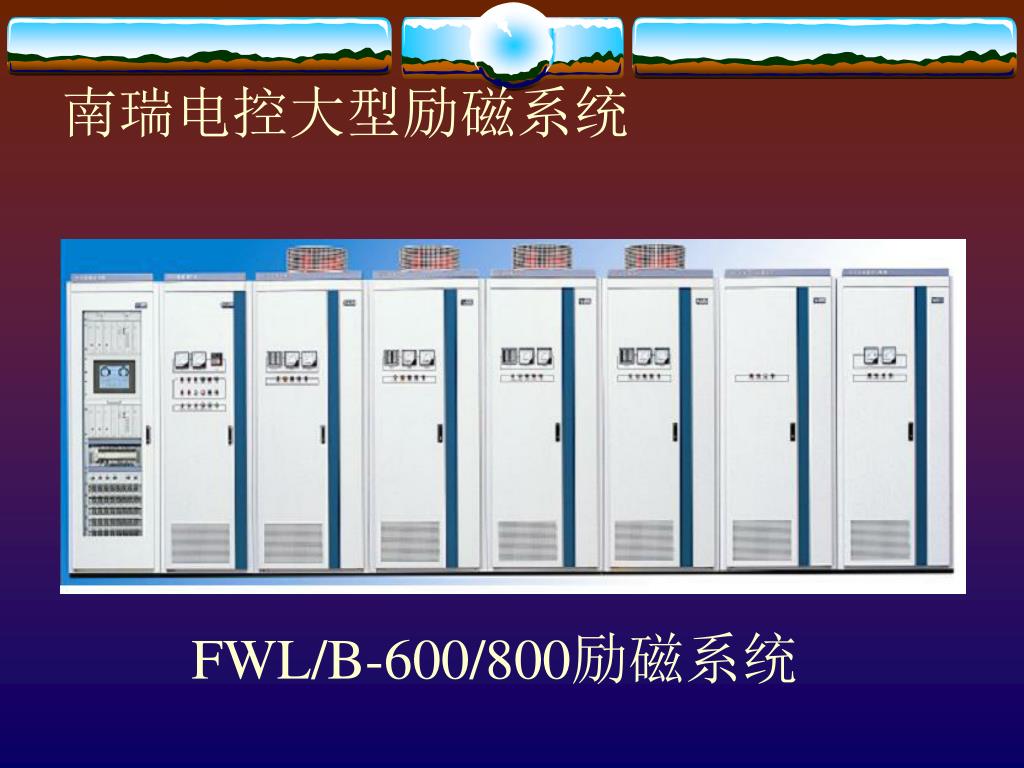

  4. 南瑞电控大型励磁系统 FWL/B-600/800励磁系统

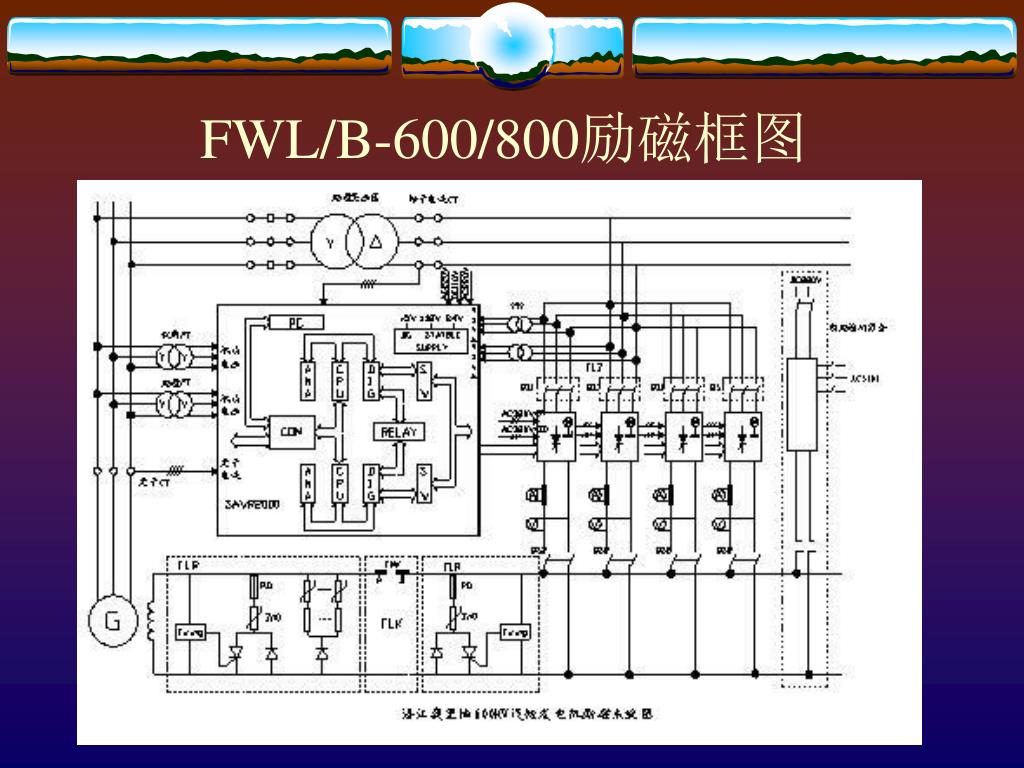

  5. FWL/B-600/800励磁框图

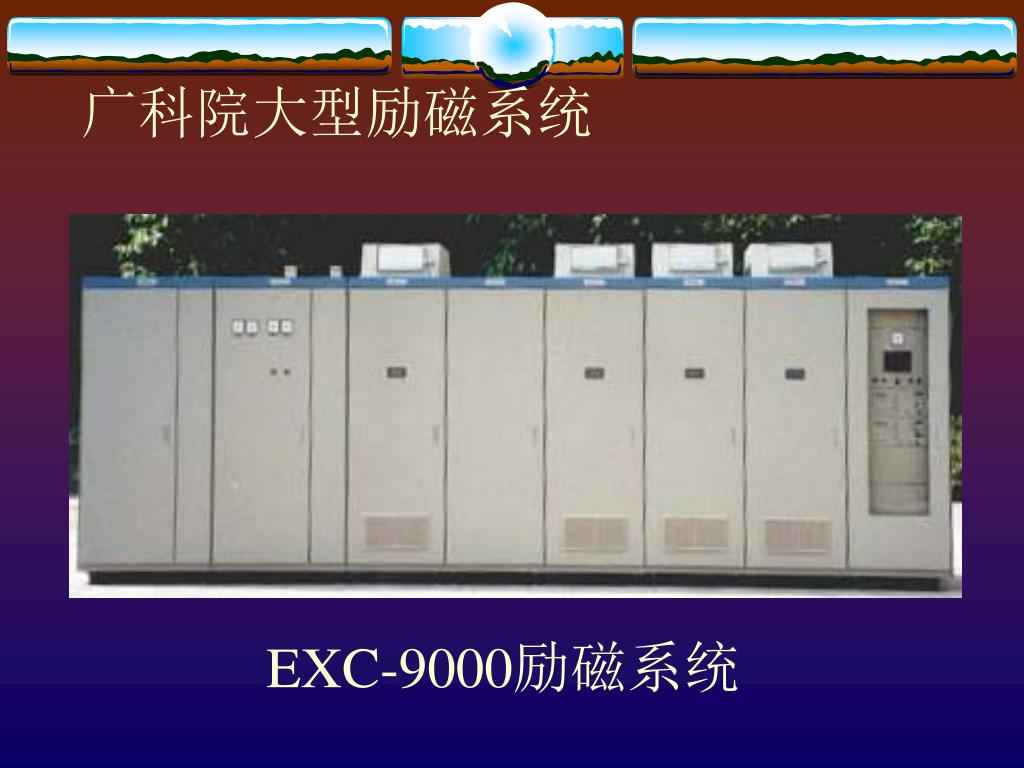

  6. 广科院大型励磁系统 EXC-9000励磁系统

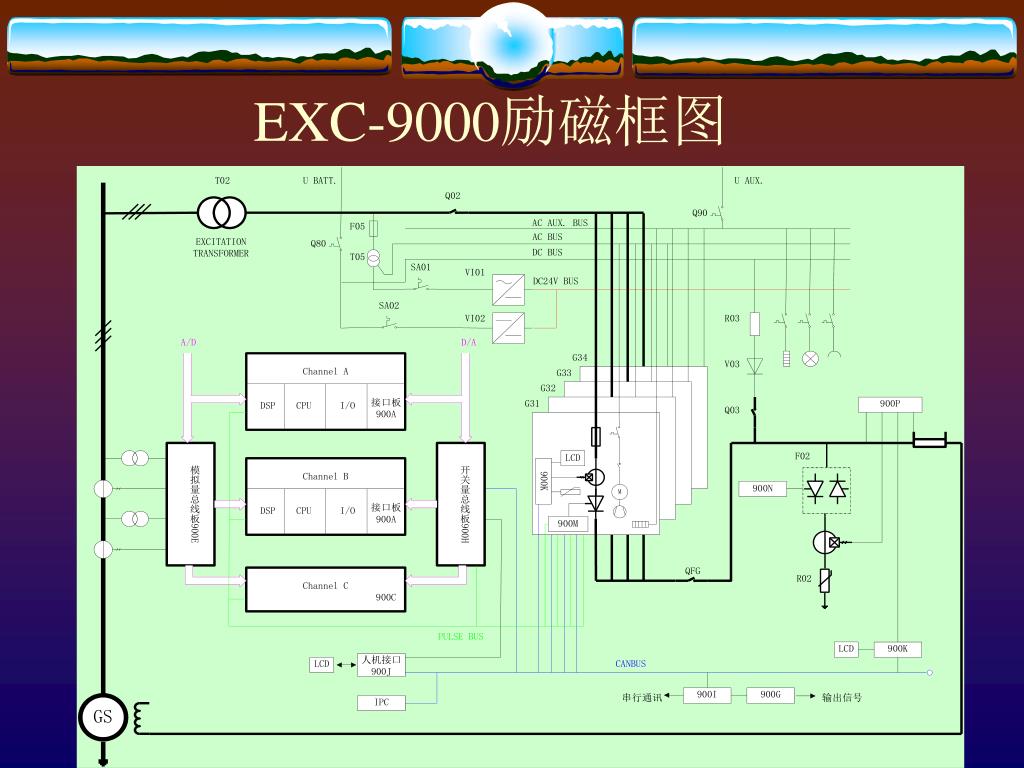

  7. EXC-9000励磁框图

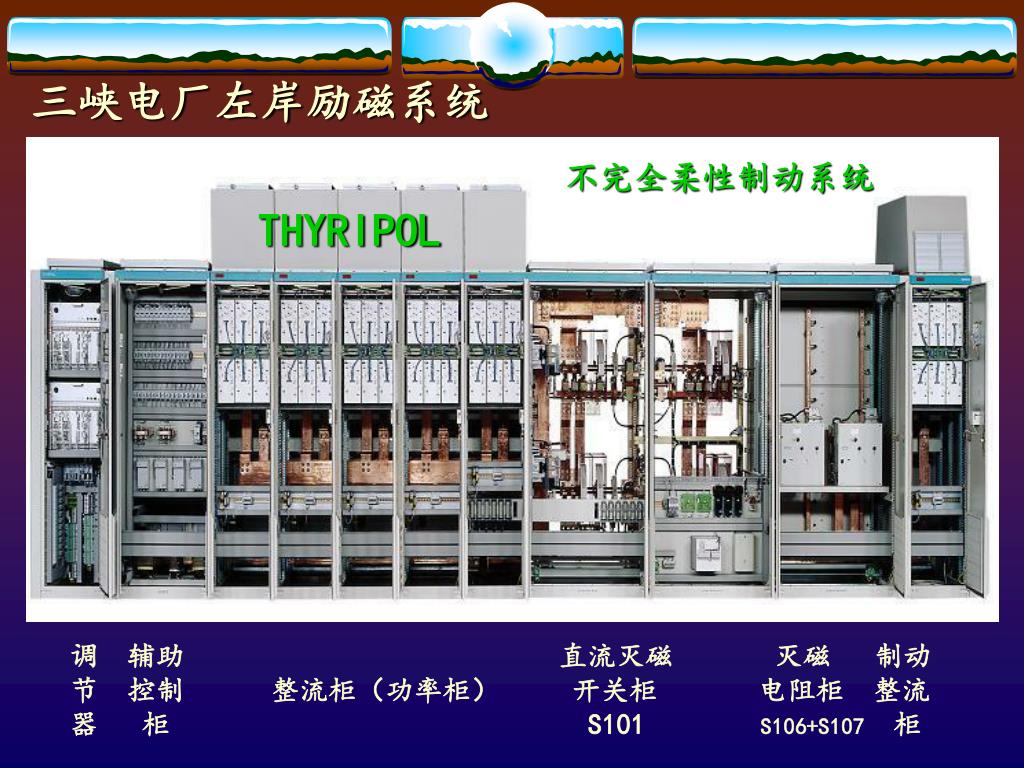

  8. 三峡电厂左岸励磁系统 不完全柔性制动系统 THYRIPOL 调 辅助 直流灭磁 灭磁 制动 节 控制 整流柜（功率柜） 开关柜 电阻柜 整流 器 柜 S101 S106+S107柜

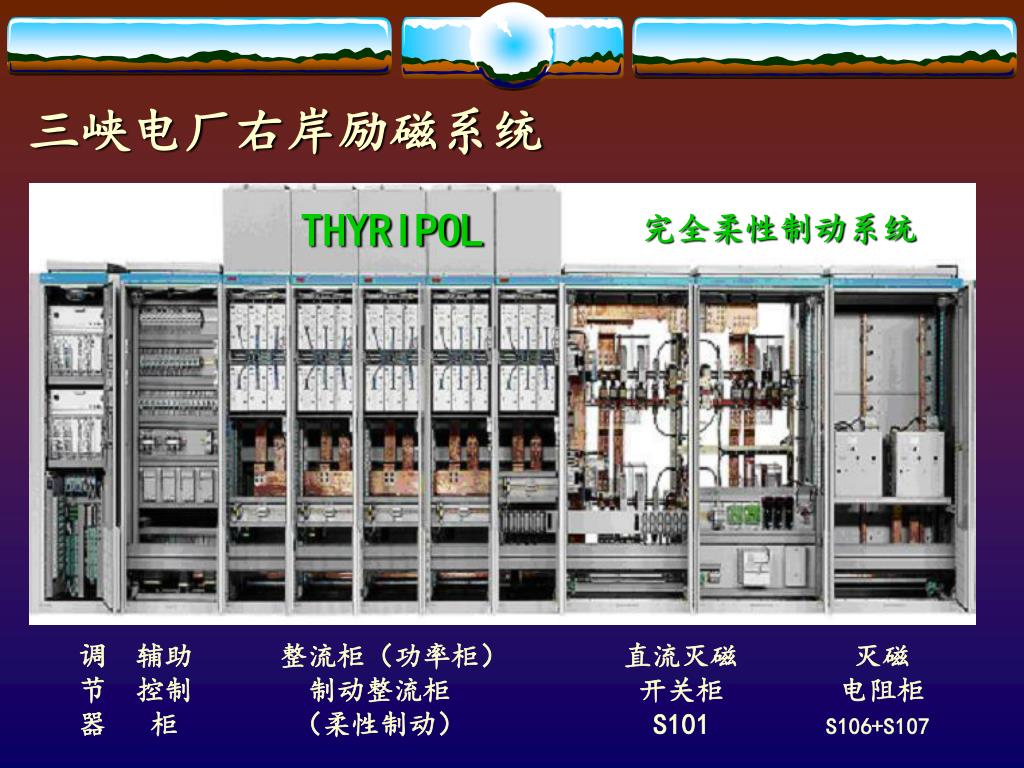

  9. 三峡电厂右岸励磁系统 完全柔性制动系统 THYRIPOL 调 辅助 整流柜（功率柜） 直流灭磁 灭磁 节 控制 制动整流柜 开关柜 电阻柜 器 柜 （柔性制动） S101 S106+S107

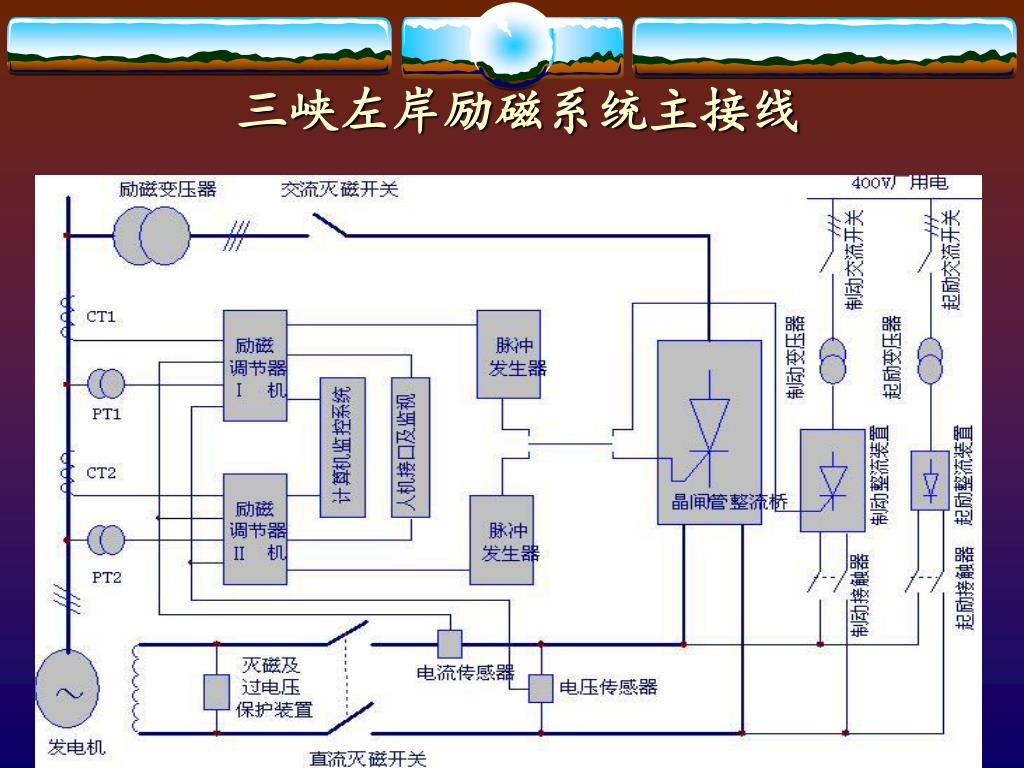

  10. 三峡左岸励磁系统主接线

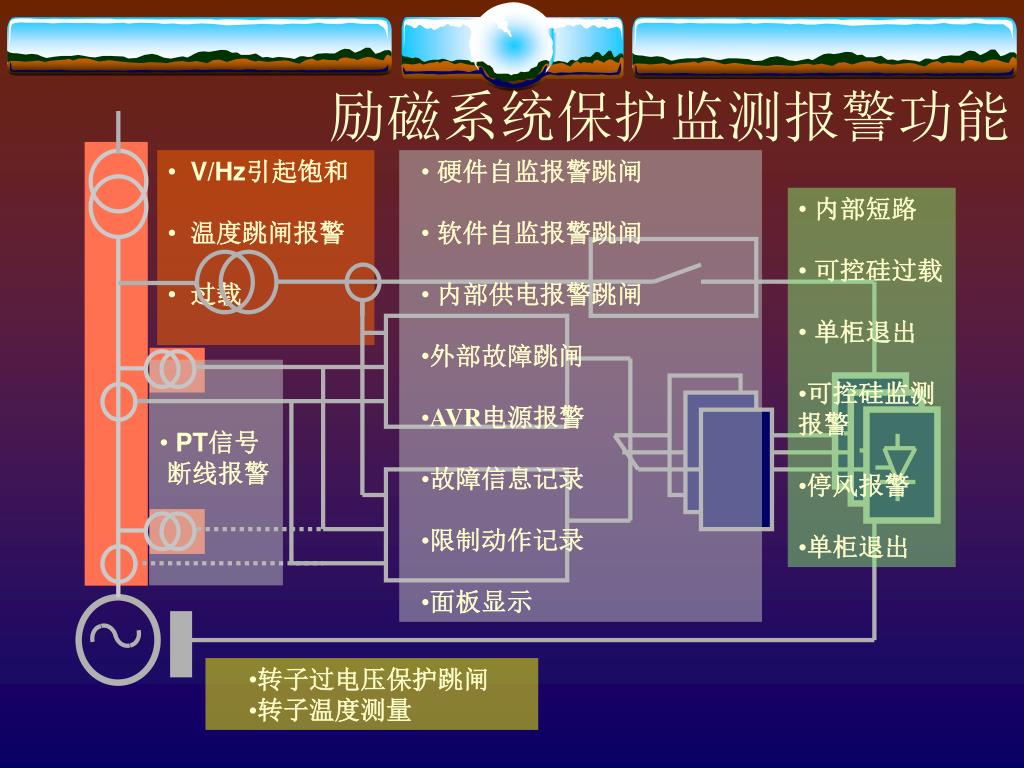

  11. 励磁系统保护监测报警功能 • V/Hz引起饱和 • 温度跳闸报警 • 过载 • 硬件自监报警跳闸 • 软件自监报警跳闸 • 内部供电报警跳闸 • 外部故障跳闸 • AVR电源报警 • 故障信息记录 • 限制动作记录 • 面板显示 • 内部短路 • 可控硅过载 • 单柜退出 • 可控硅监测报警 • 停风报警 • 单柜退出 • PT信号 • 断线报警 • 转子过电压保护跳闸 • 转子温度测量

  12. 谢谢大家！ 发电机励磁原理介绍 欢迎浏览中国励磁专业 http://www.lici.com.cn
