  1. 平驳头女西装前后片框架结构制图 主讲：肖红梅

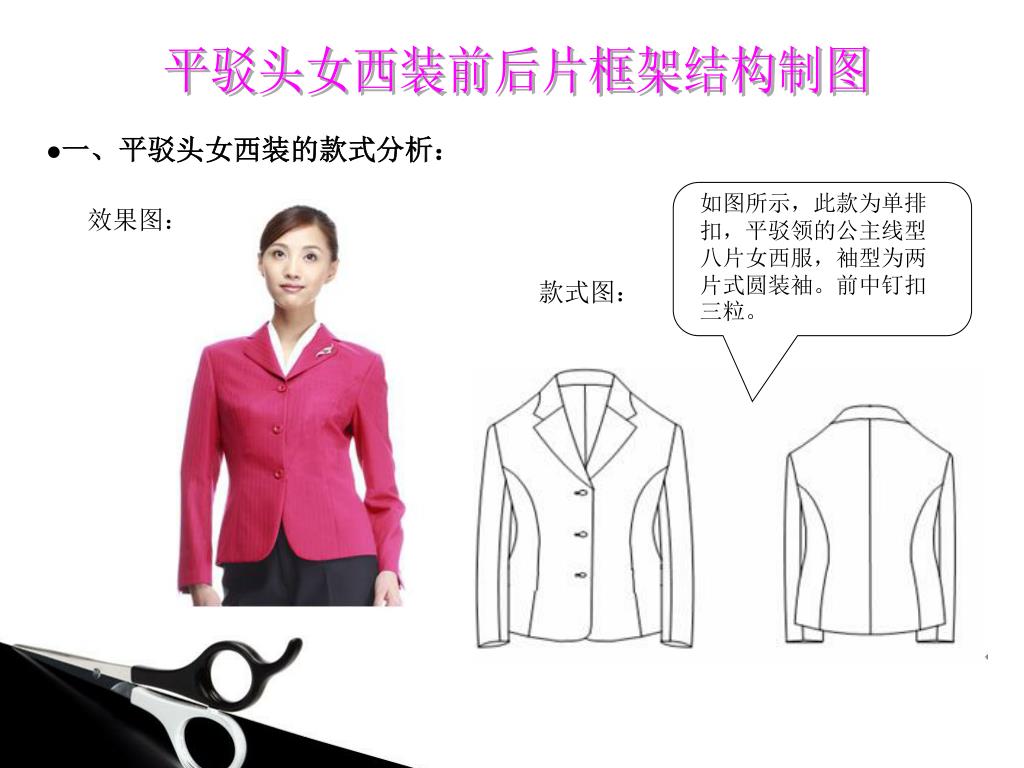

  2. 平驳头女西装前后片框架结构制图 • 一、平驳头女西装的款式分析： 如图所示，此款为单排扣，平驳领的公主线型八片女西服，袖型为两片式圆装袖。前中钉扣三粒。 效果图： 款式图：

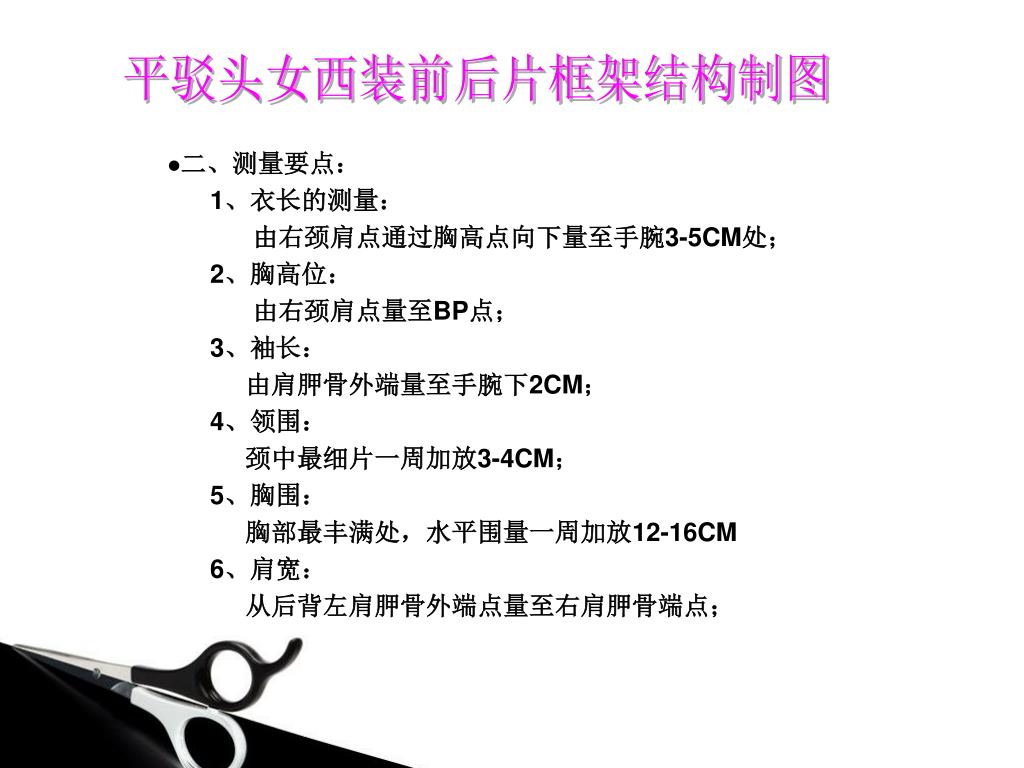

  3. 平驳头女西装前后片框架结构制图 • 二、测量要点： 1、衣长的测量： 由右颈肩点通过胸高点向下量至手腕3-5CM处； 2、胸高位： 由右颈肩点量至BP点； 3、袖长： 由肩胛骨外端量至手腕下2CM； 4、领围： 颈中最细片一周加放3-4CM； 5、胸围： 胸部最丰满处，水平围量一周加放12-16CM 6、肩宽： 从后背左肩胛骨外端点量至右肩胛骨端点；

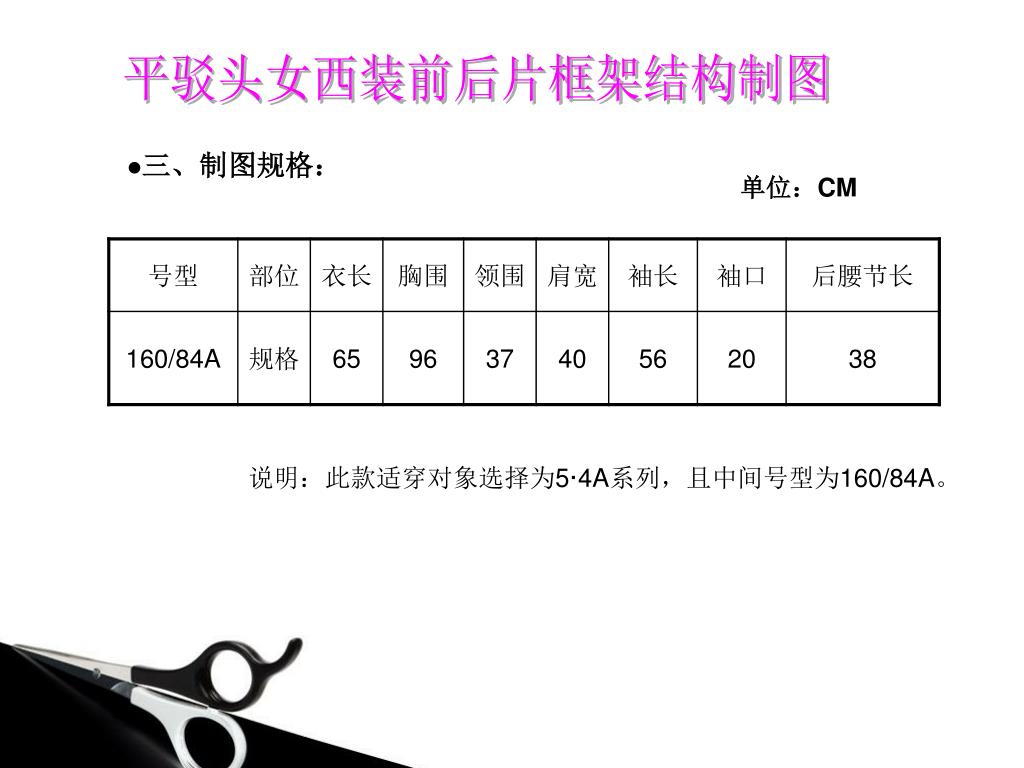

  4. 平驳头女西装前后片框架结构制图 • 三、制图规格： 单位：CM 说明：此款适穿对象选择为5·4A系列，且中间号型为160/84A。

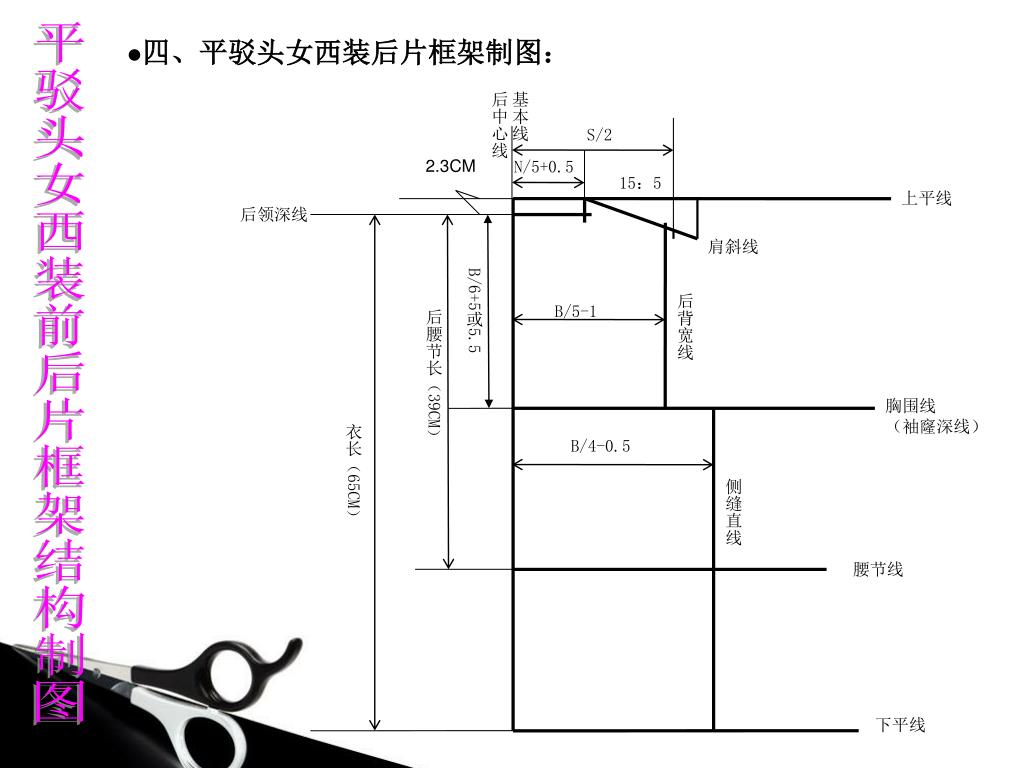

  5. S/2 N/5+0.5 2.3CM B/6+5或5.5 B/5-1 后腰节长（39CM） 衣长（65CM） B/4-0.5 • 四、平驳头女西装后片框架制图： 基本线 后中心线 15：5 上平线 后领深线 肩斜线 后背宽线 平驳头女西装前后片框架结构制图 胸围线 （袖窿深线） 侧缝直线 腰节线 下平线

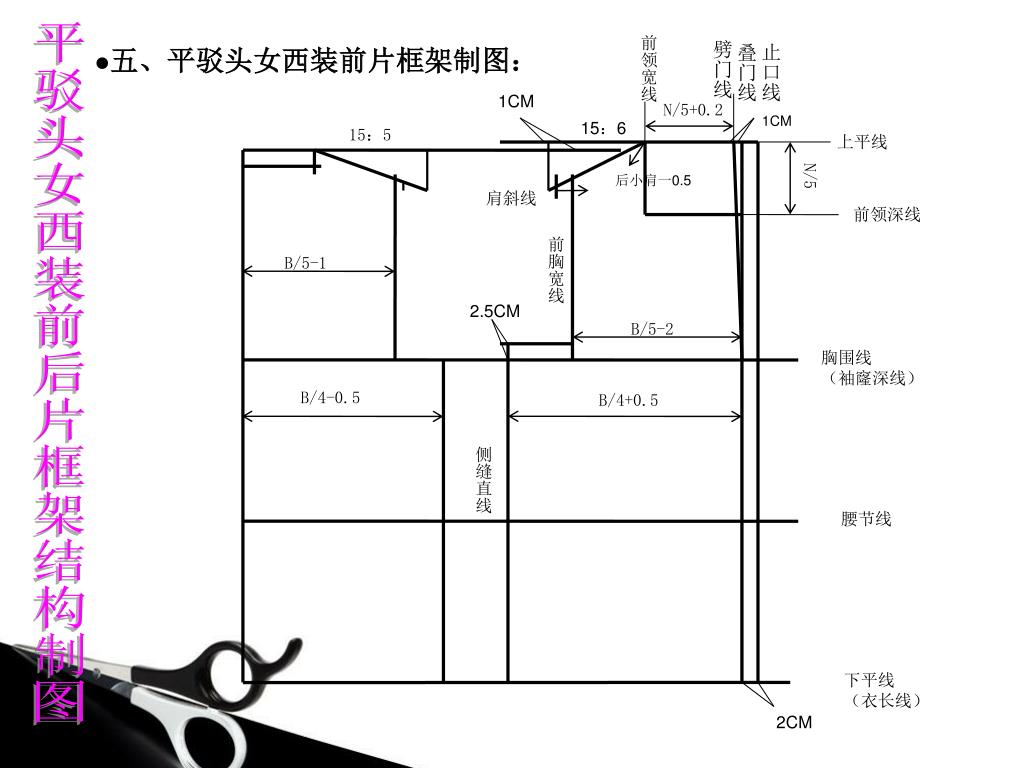

  6. 1CM N/5+0.2 1CM 15：5 N/5 后小肩一0.5 B/5-1 B/5-2 2.5CM 胸围线 （袖窿深线） B/4-0.5 B/4+0.5 腰节线 下平线 （衣长线） 2CM 前领宽线 劈门线 • 五、平驳头女西装前片框架制图： 叠门线 止口线 15：6 上平线 肩斜线 前领深线 前胸宽线 平驳头女西装前后片框架结构制图 侧缝直线

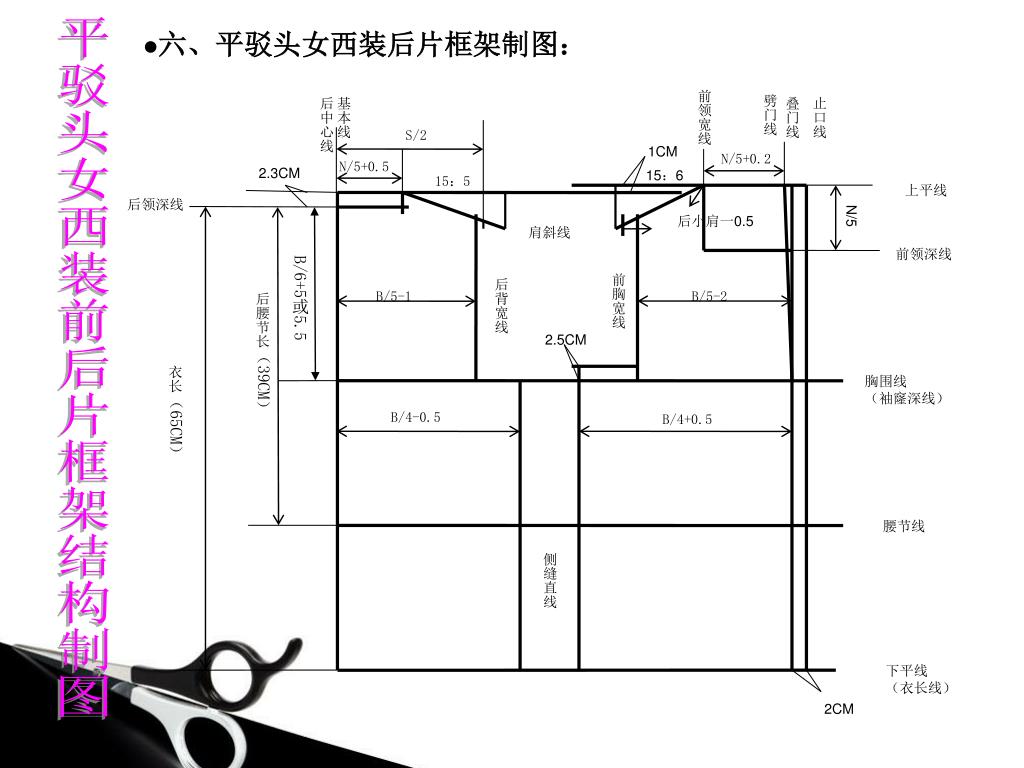

  7. 六、平驳头女西装后片框架制图： 前领宽线 劈门线 基本线 后中心线 叠门线 止口线 S/2 1CM N/5+0.2 N/5+0.5 2.3CM 15：6 15：5 上平线 后领深线 N/5 后小肩一0.5 肩斜线 前领深线 B/6+5或5.5 前胸宽线 后背宽线 B/5-1 B/5-2 后腰节长（39CM） 2.5CM 平驳头女西装前后片框架结构制图 衣长（65CM） 胸围线 （袖窿深线） B/4-0.5 B/4+0.5 腰节线 侧缝直线 下平线 （衣长线） 2CM

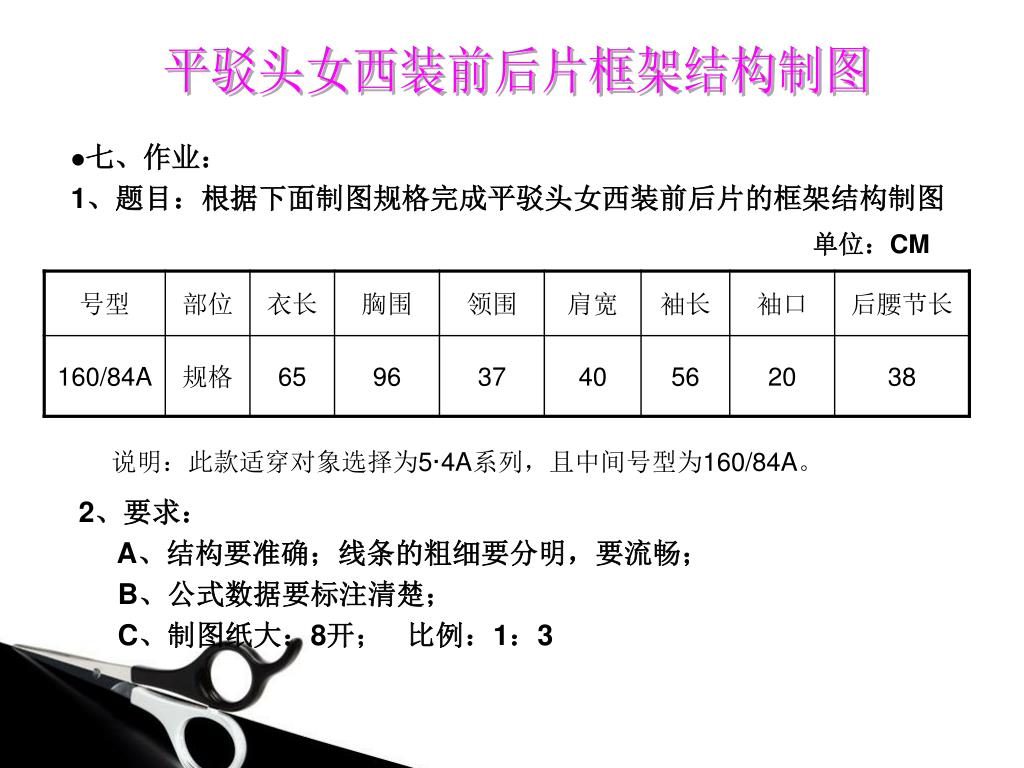

  8. 平驳头女西装前后片框架结构制图 • 七、作业： 1、题目：根据下面制图规格完成平驳头女西装前后片的框架结构制图 单位：CM 说明：此款适穿对象选择为5·4A系列，且中间号型为160/84A。 2、要求： A、结构要准确；线条的粗细要分明，要流畅； B、公式数据要标注清楚； C、制图纸大：8开； 比例：1：3

  9. 谢谢！ 请批评指正！
