Presentation Transcript
slide1

a

y

b

x

X軸方向にa間隔、Y軸方向にb間隔で並んだ格子点            (単位格子:a×bの長方形)

  • ミラー指数(2次元の例)

図中の線はa間隔で並んだ直線

その直線を (1 0) と表す

ある直線がX, Y軸とそれぞれa/h, b/kで交わる場合、その線を( h k )線と表す。ただし、h kの値は整数とする。

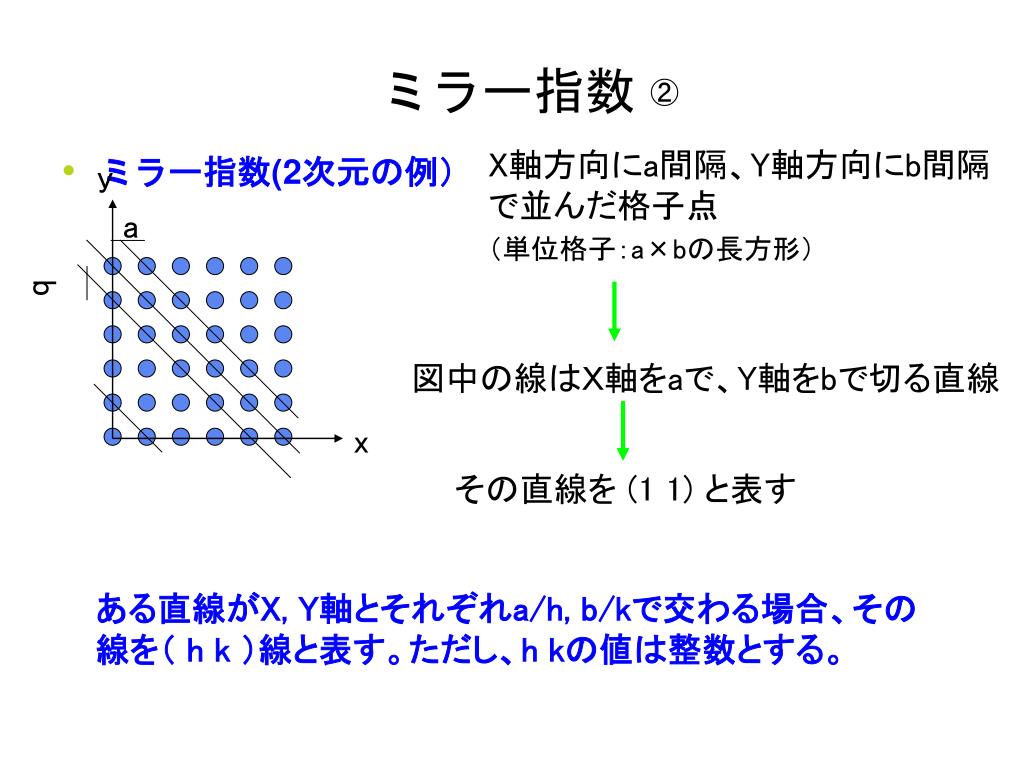

slide2

y

x

X軸方向にa間隔、Y軸方向にb間隔で並んだ格子点            (単位格子:a×bの長方形)

  • ミラー指数(2次元の例)

a

b

図中の線はX軸をaで、Y軸をbで切る直線

その直線を (1 1) と表す

ある直線がX, Y軸とそれぞれa/h, b/kで交わる場合、その線を( h k )線と表す。ただし、h kの値は整数とする。

slide3

a

y

b

x

X軸方向にa間隔、Y軸方向にb間隔、Z軸方向にc間隔で並んだ格子点   (単位格子:a×b×cの直方体)

  • ミラー指数(3次元の場合)

図中の線はa間隔で並んだ面

その面を (1 0 0) 面とよぶ

ある平面がX, Y, Z軸とそれぞれa/h, b/k, c/lで交わる場合、その面は( h k l )面とよばれる。ただし、h k lの値は整数とする。

slide4

z

c

b

y

a

x

ある平面がX, Y, Z軸とそれぞれa/h, b/k, c/lで交わる場合、その面は( h k l )面とよばれる。ただし、h k lの値は整数とする。

左は、X軸をa、Y軸をb/2、Z軸をc/3で切っている面

上の説明から、h = 1、k = 2、l = 3

この面は、(1 2 3)面

slide5
ミラー指数

(0 1 0)面

z

c

b

y

a

x

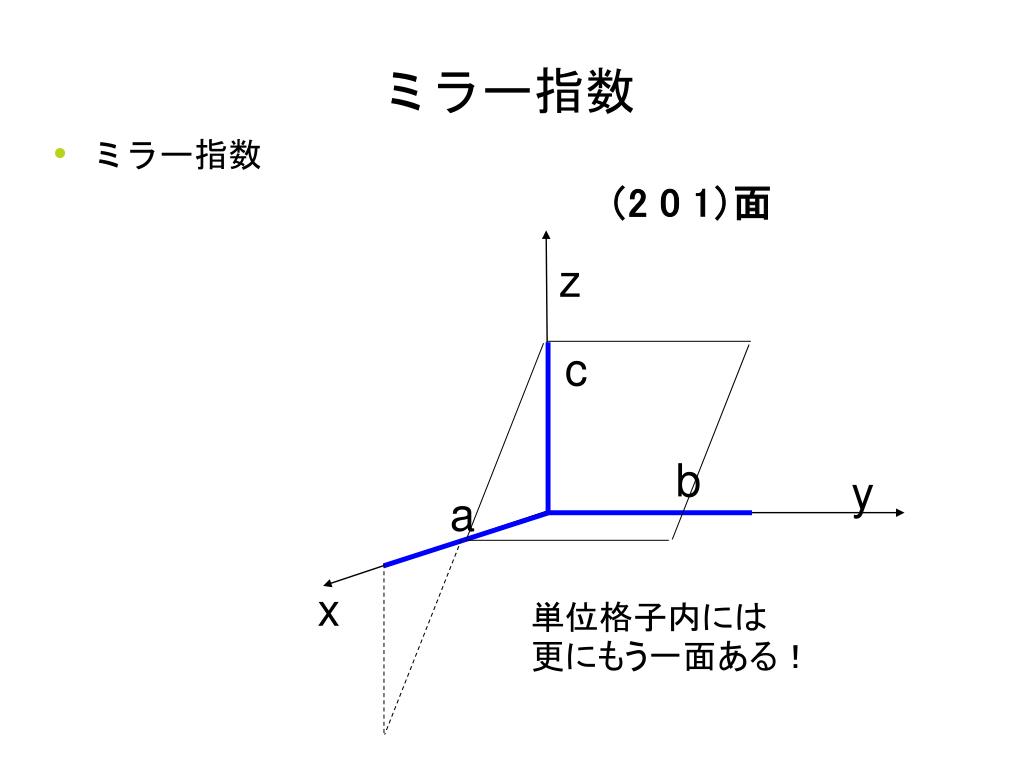

slide6
ミラー指数

(2 0 1)面

z

c

b

y

a

x

単位格子内には      更にもう一面ある!

slide7
ミラー指数

(2 0 1)面

z

c

b

y

a

x

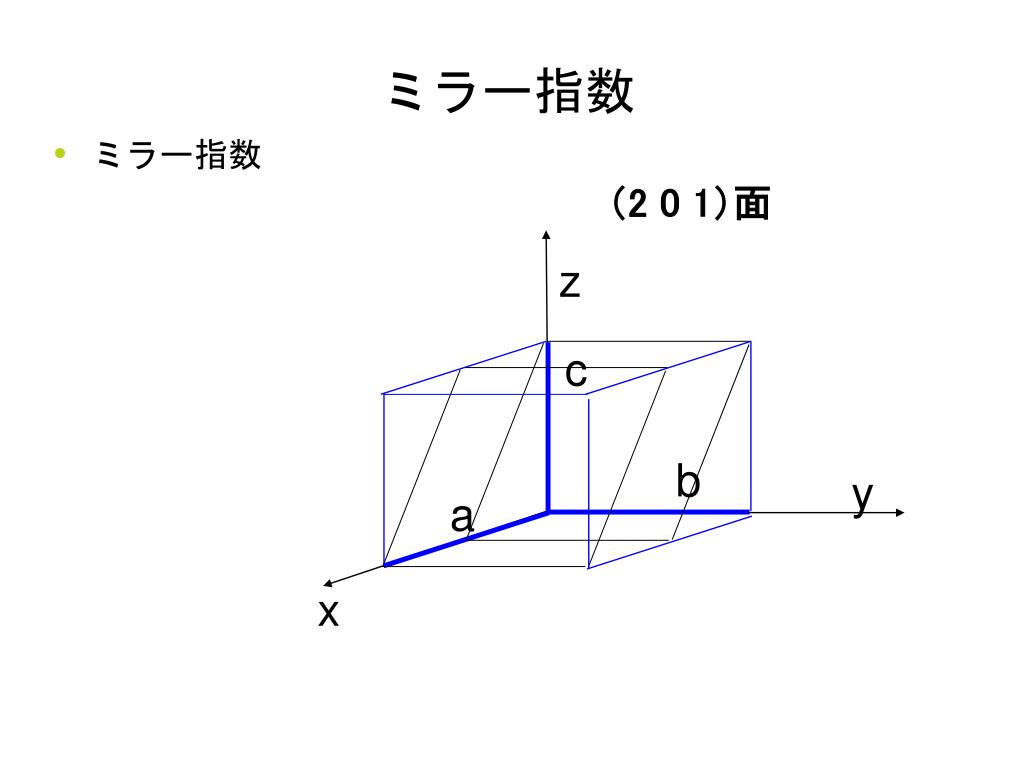

slide8
ミラー指数

(2 0 1)面

z

c

b

y

a

x
