任务 4.4 调幅发射机和接收机的制作. 设计任务 :. 一、调幅发射机的制作. 用集成模拟乘法器实现双边带调幅；工作频率为 3.579MHz ，发射功率≥ 150mW ；效率≥ 40% ；非线性失真 <10% 。. 1 、调幅发射机实现方框图. 调制器 （ MC1496 ）. 功放级 （ VT 5 ）. 本机振荡 （ VT 2. 缓冲级 （ VT 3 ））. 激励级 （ VT 4 ）. 缓冲隔离 VT （ 2 ）. 话音放大器 （ µ A741 ）. 话筒. 调幅发射机组成框图. VCC. R1. 5V. 150k. Q1.
E N D

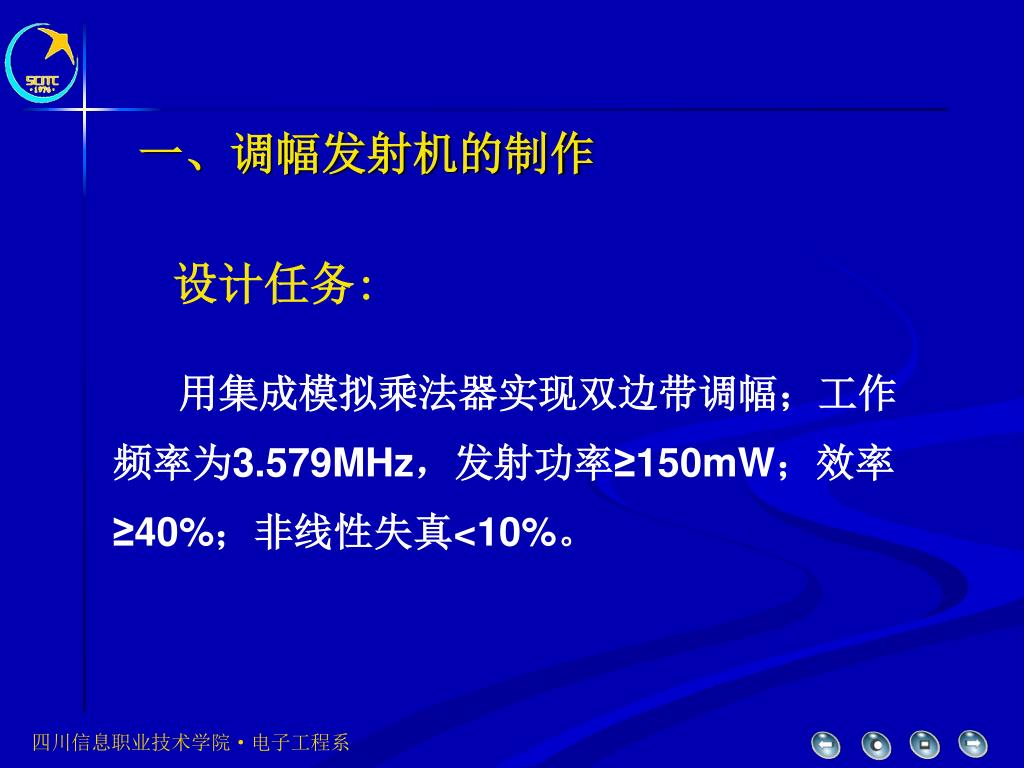

设计任务: 一、调幅发射机的制作 用集成模拟乘法器实现双边带调幅；工作频率为3.579MHz，发射功率≥150mW；效率≥40%；非线性失真<10%。
1、调幅发射机实现方框图 调制器 （MC1496） 功放级 （VT5） 本机振荡 （VT2 缓冲级 （VT3）） 激励级 （VT4） 缓冲隔离 VT（2） 话音放大器 （µA741） 话筒 调幅发射机组成框图

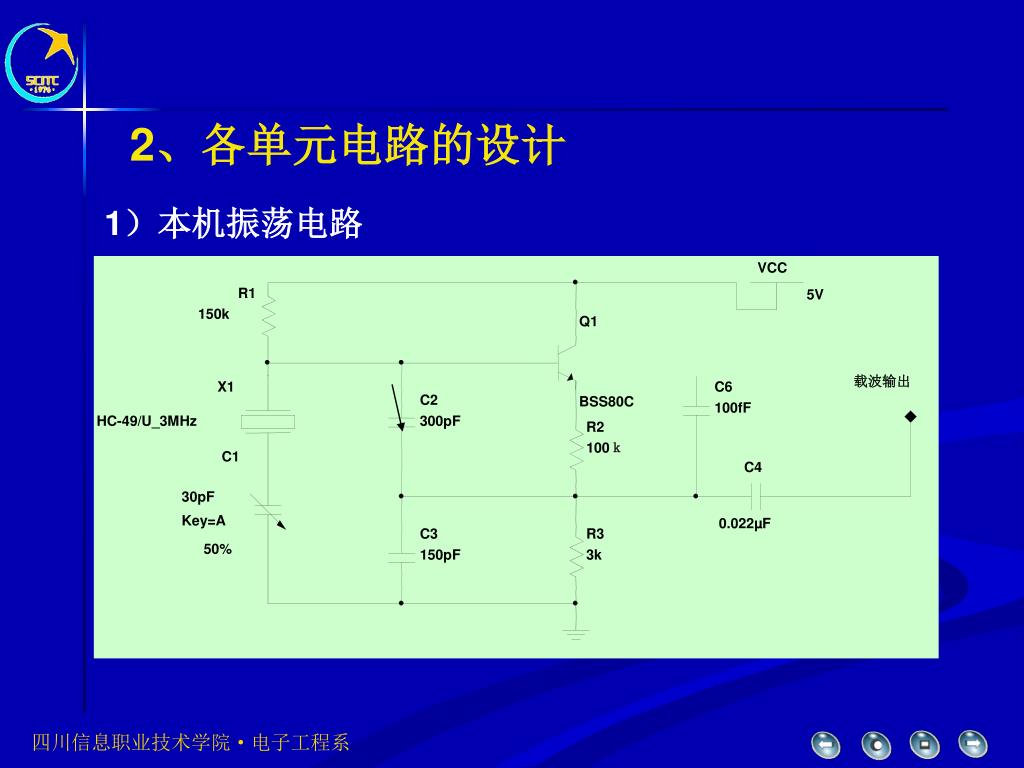

VCC R1 5V 150k Q1 载波输出 X1 C6 C2 BSS80C 100fF HC-49/U_3MHz 300pF R2 100ｋ C1 C4 30pF Key=A 0.022µF C3 R3 50% 150pF 3k 2、各单元电路的设计 1）本机振荡电路
2）缓冲隔离级的设计 R1 5V 10k Q1 VCC 信号输入 R2 信号输出 C1 BSS80C 10k R3 0.01F 1k R4 R5 1k 10k 50% 50% Key=A Key=A

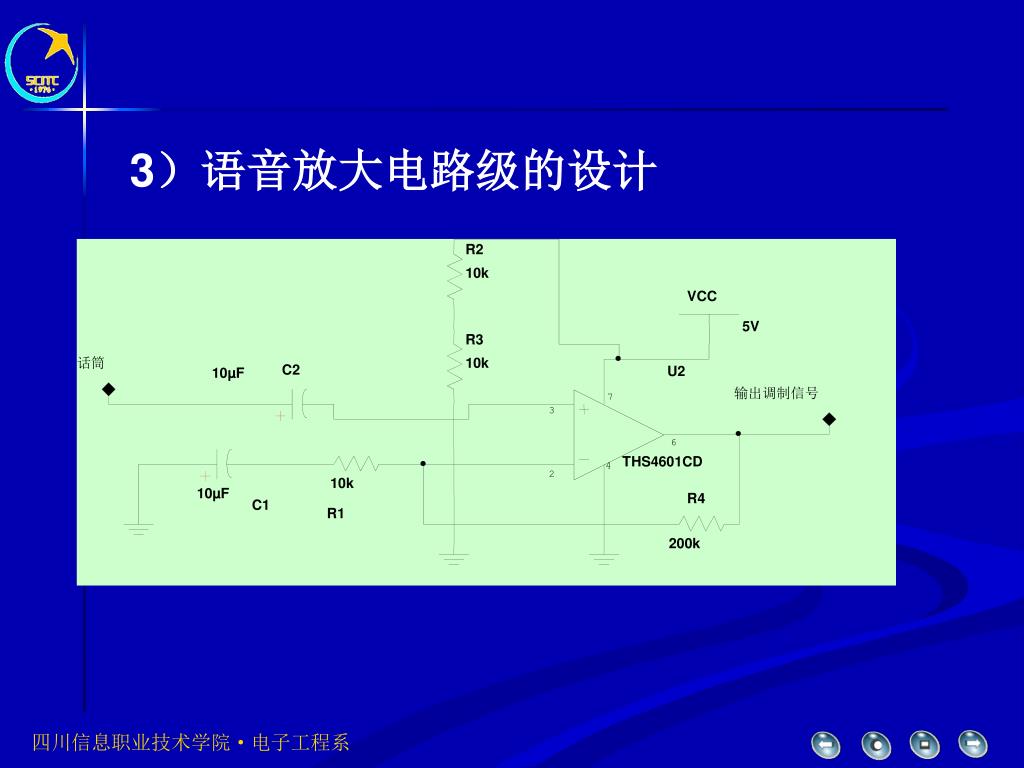

R2 10k VCC 5V R3 话筒 10k C2 U2 10µF 输出调制信号 7 3 6 THS4601CD 4 2 10k 10µF R4 C1 R1 200k 3）语音放大电路级的设计

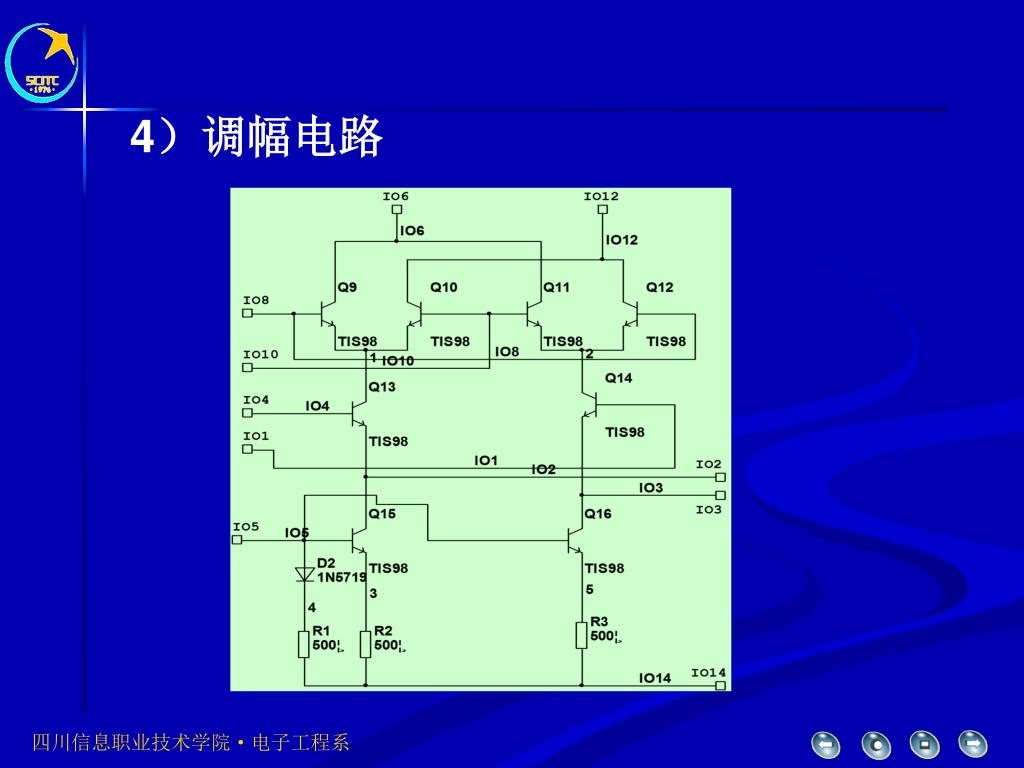

V1 L2 1mH L1 C7 C8 1mH 12 V 1uF 1uF C5 VDD 1uF 1uF C4 VDD T2 5V 5V 5V VDD 5V VDD T1 C6 R1 1uF 1k¦¸ R6 Q1 Q3 1k¦¸ Q2 VDD 5V R2 2N2219 2N2219 C1 1k¦¸ 2N2219 R3 1uF R7 R5 1k¦¸ 1k¦¸ R9 1k¦¸ 1k¦¸ R10 1k¦¸ C3 R4 R8 1k¦¸ 1uF 1uF 1k¦¸ C2 VDD VDD VDD 5V 5V 5V 5）功率激励级及放大级

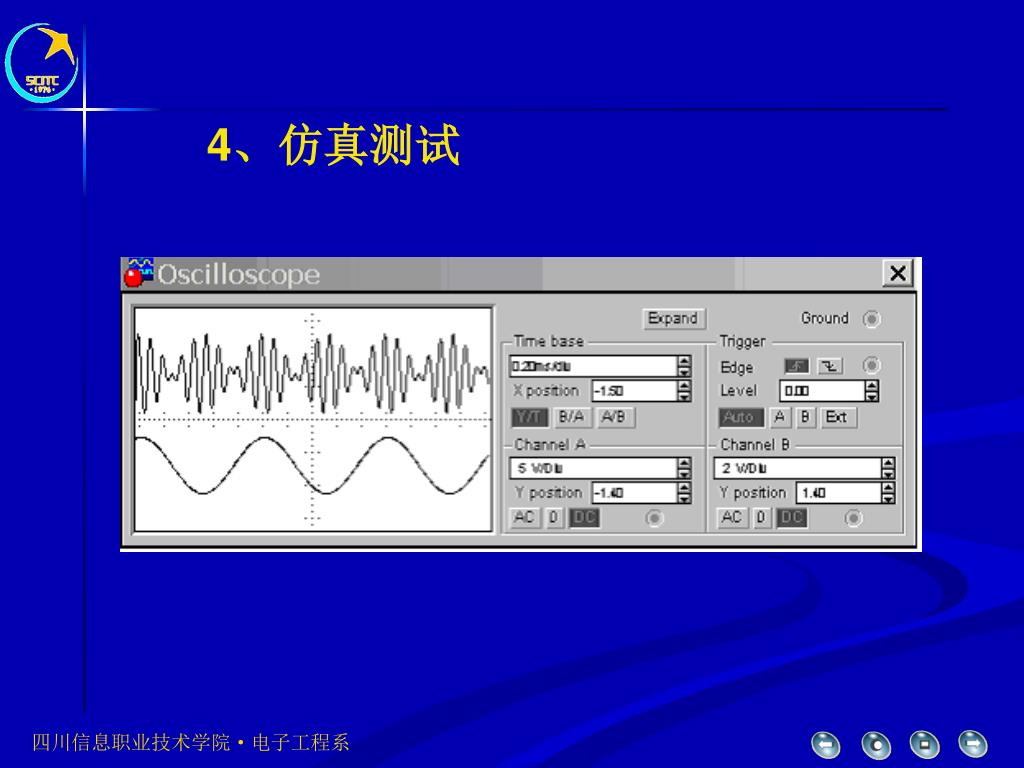

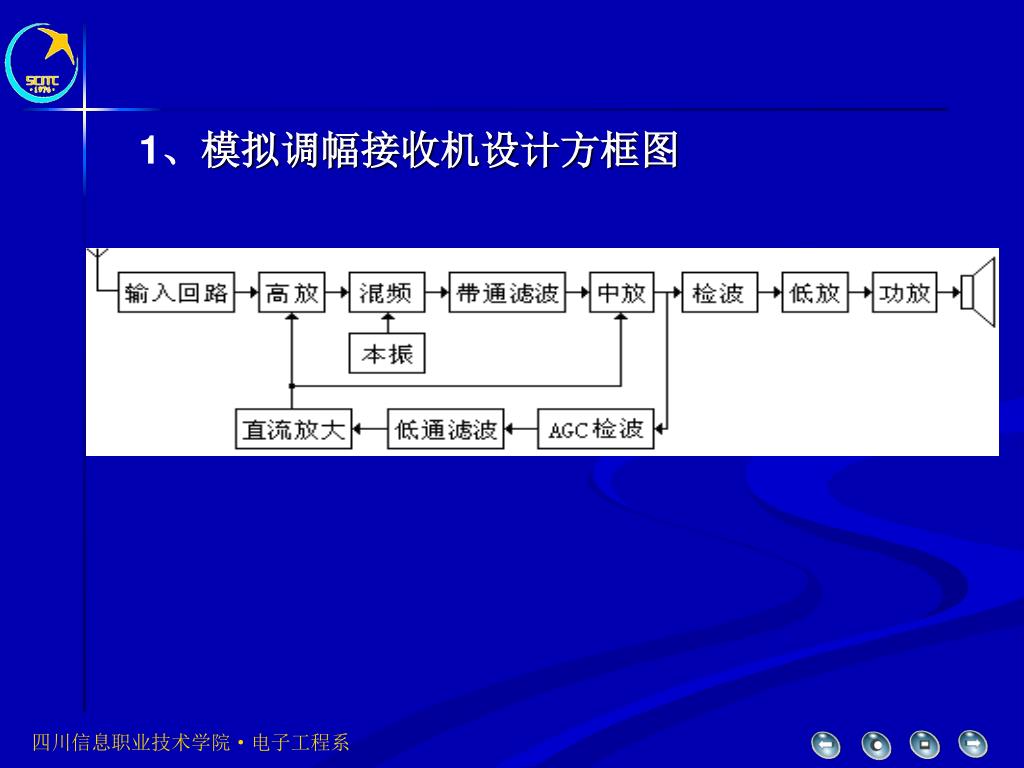

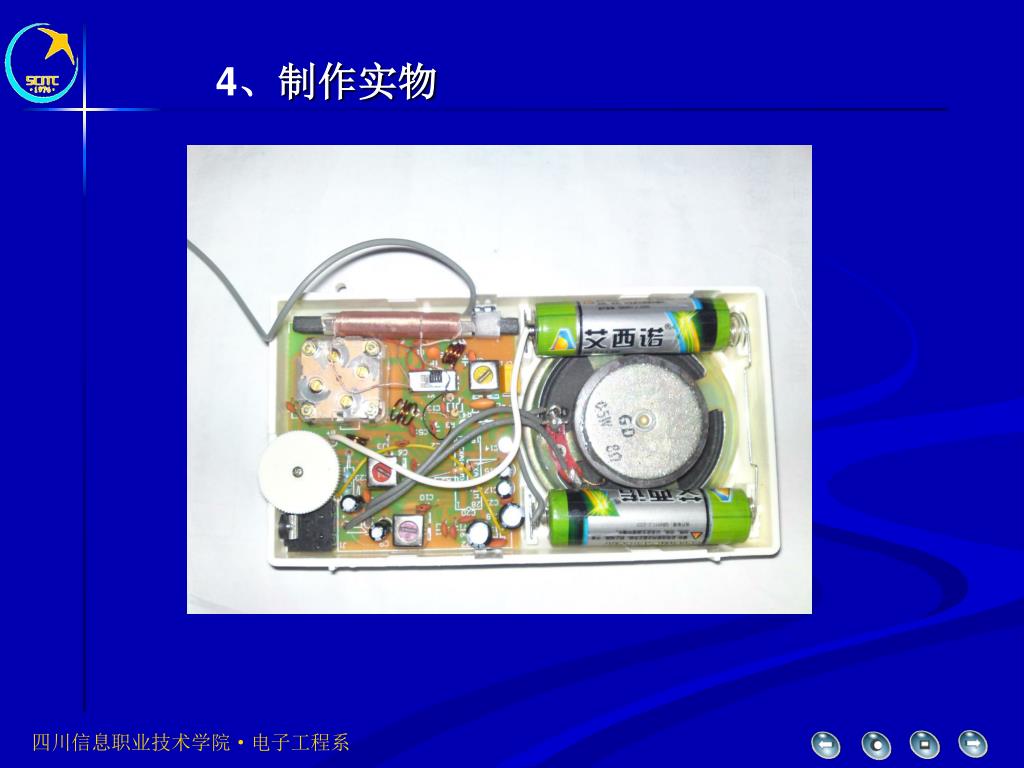

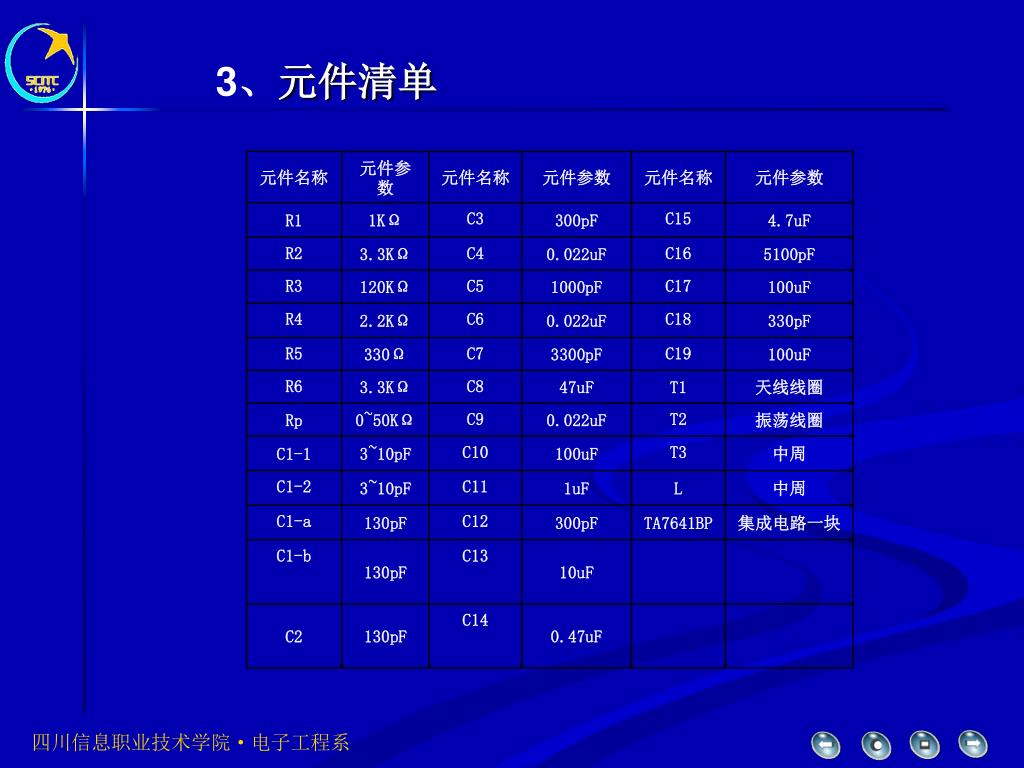

二、模拟调幅接收机的设计与制作 设计内容： 设计一款中波调幅接收机， 主要技术指标： 工作频率535kHz~1605kHz；输出功率P0≥100mW；灵敏度<1mV；选择性≥20dB； 调谐方式：手动电调谐；备选器件：1）电源：7805、7905、7812、7912；2）AM接收IC：TA7641、UN2224、CX1600P/M；3）电调谐锁相环：LC7218、CD4060；4）AM接收输入回路线圈和磁性天线。
