ביוב בירושלים

1. ביוב בירושלים נוער שותה מים ודעת תשע''ג 24.2.13

2. מבוא – מה במצגת? מוצגת מערכת הביוב של ירושלים כדוגמה למערכת ביוב עירונית משוכללת מוסברים בקצרה עקרונות מערכת הביוב והטיפול בשפכים. המצגת מתבססת על מצגות גורמי זיהום המים, והטיפול במזהמים ובשפכים, ומצגות המים בירושלים. והיא נערכה כחלק מתכנית החינוך נוער שותה מים ודעת, המקרבת את הנוער למצוינות המים הישראלית ומיועדת לתלמידי חט''ב ותיכון הלומדים את נושא המים והסביבה, ולמבקרים באתרי מבט''י והגיחון, ואתרי תאגידי המים ברחבי הארץ. המצגת משתלבת בשתי סדרות של מצגות של תכנית נוער שותה מים ודעת (1) בסדרת הסביבה, שפכים, מזהמי מים והטיפול בהם ו(2) בסדרת המים בירושלים המצגת נערכה בשיתוף עם הגיחון - תאגיד המים בירושלים. ומבט''י מפעלי ביוב וטיהור שפכים – ירושלים.

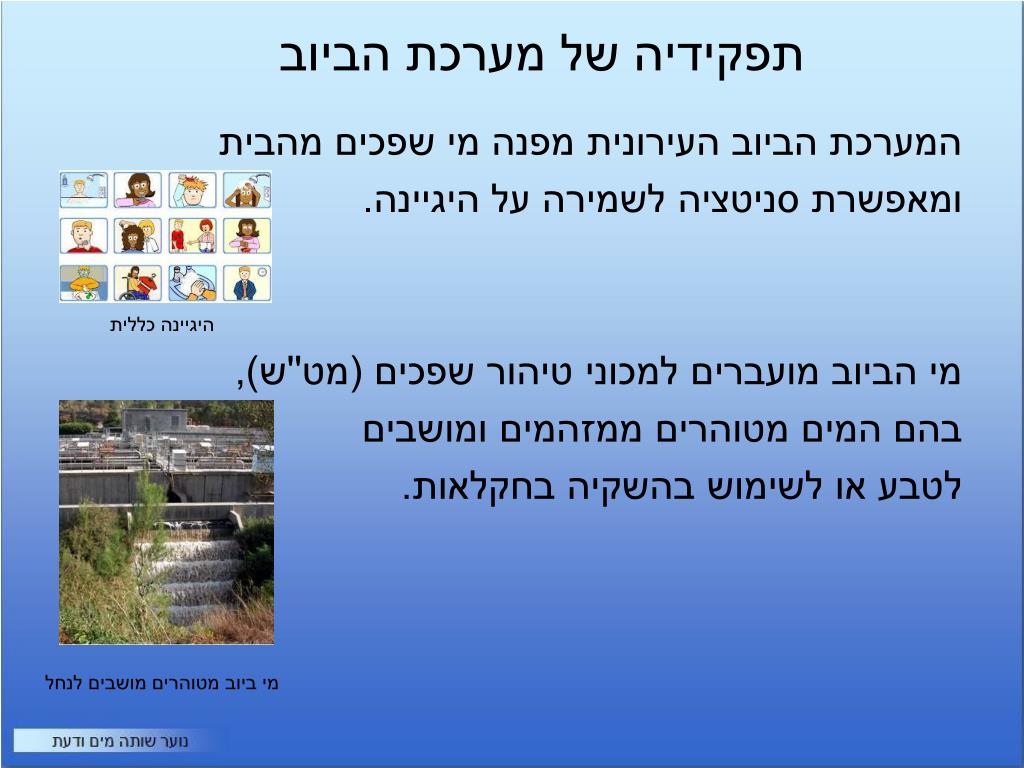

3. תפקידיה של מערכת הביוב המערכת הביוב העירונית מפנה מי שפכים מהבית ומאפשרת סניטציה לשמירה על היגיינה. מי הביוב מועברים למכוני טיהור שפכים (מט''ש), בהם המים מטוהרים ממזהמים ומושבים לטבע או לשימוש בהשקיה בחקלאות. היגיינה כללית מי ביוב מטוהרים מושבים לנחל

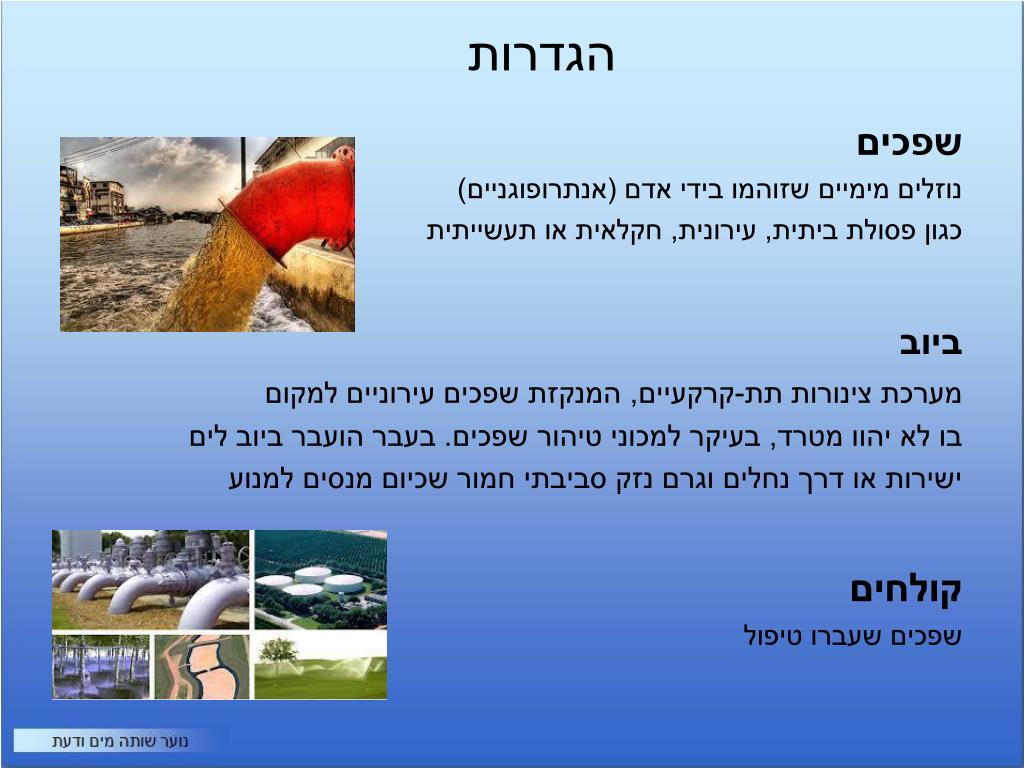

4. הגדרות שפכים נוזלים מימיים שזוהמו בידי אדם (אנתרופוגניים)  כגון פסולת ביתית, עירונית, חקלאית או תעשייתית ביוב מערכת צינורות תת-קרקעיים, המנקזת שפכים עירוניים למקום בו לא יהוו מטרד, בעיקר למכוני טיהור שפכים. בעבר הועבר ביוב לים ישירות או דרך נחלים וגרם נזק סביבתי חמור שכיום מנסים למנוע קולחים שפכים שעברו טיפול

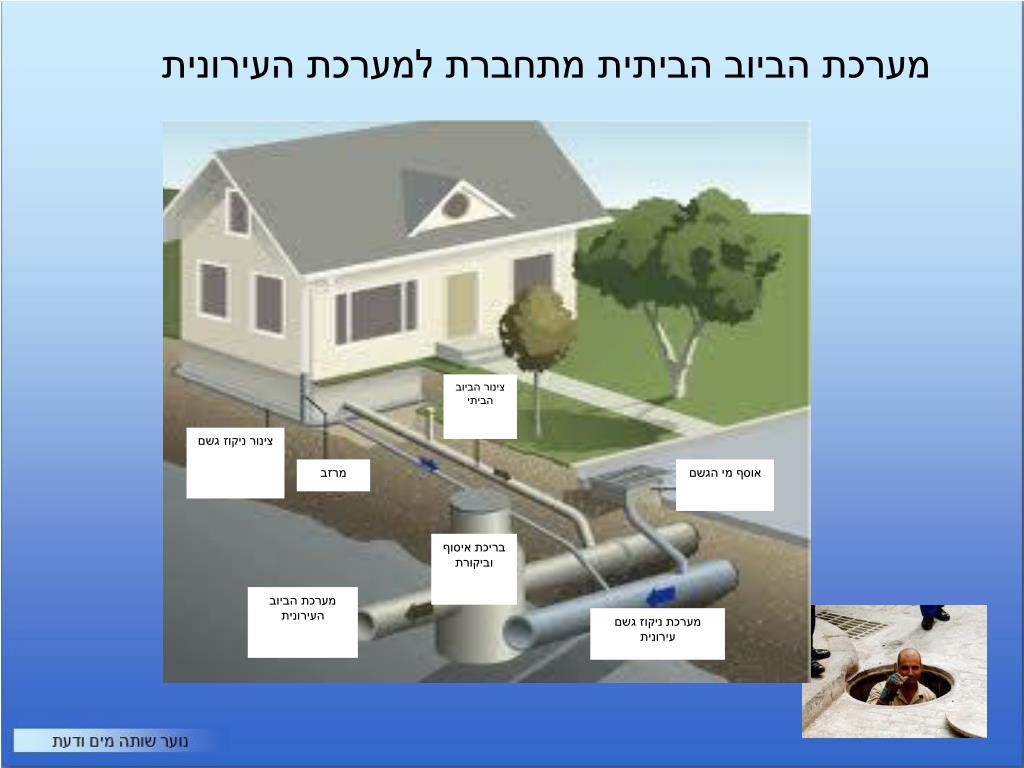

5. מערכת הביוב הביתית מתחברת למערכת העירונית צינור הביוב הביתי צינור ניקוז גשם מרזב אוסף מי הגשם בריכת איסוף וביקורת מערכת הביוב העירונית מערכת ניקוז גשם עירונית

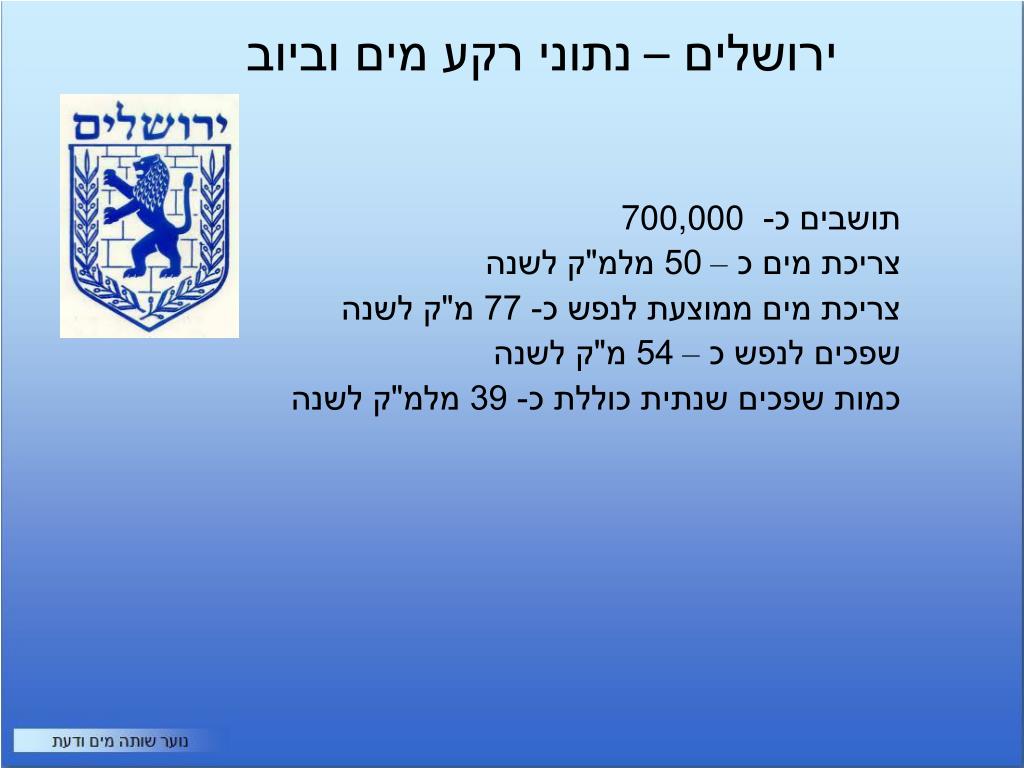

6. ירושלים – נתוני רקע מים וביוב תושבים כ- 700,000 צריכת מים כ – 50 מלמ"ק לשנה צריכת מים ממוצעת לנפש כ- 77 מ"ק לשנה שפכים לנפש כ – 54 מ"ק לשנה כמות שפכים שנתית כוללת כ- 39 מלמ"ק לשנה

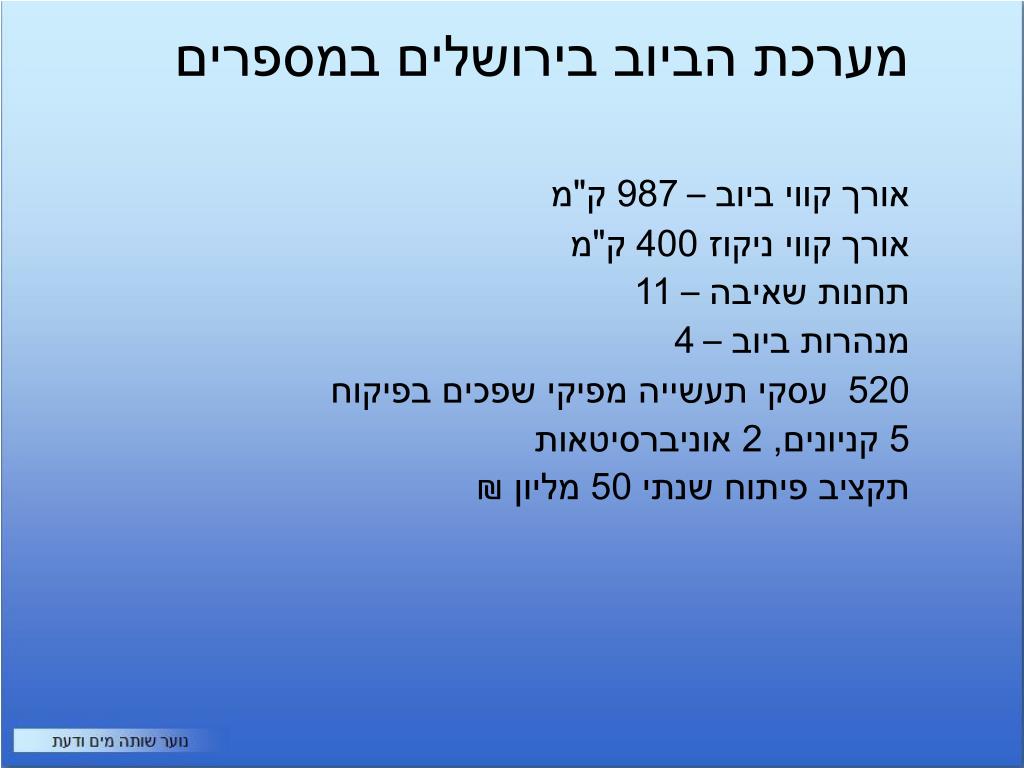

7. אורך קווי ביוב – 987 ק"מ אורך קווי ניקוז 400 ק"מ תחנות שאיבה – 11 מנהרות ביוב – 4 520 עסקי תעשייה מפיקי שפכים בפיקוח 5 קניונים, 2 אוניברסיטאות תקציב פיתוח שנתי 50 מליון ₪ מערכת הביוב בירושלים במספרים

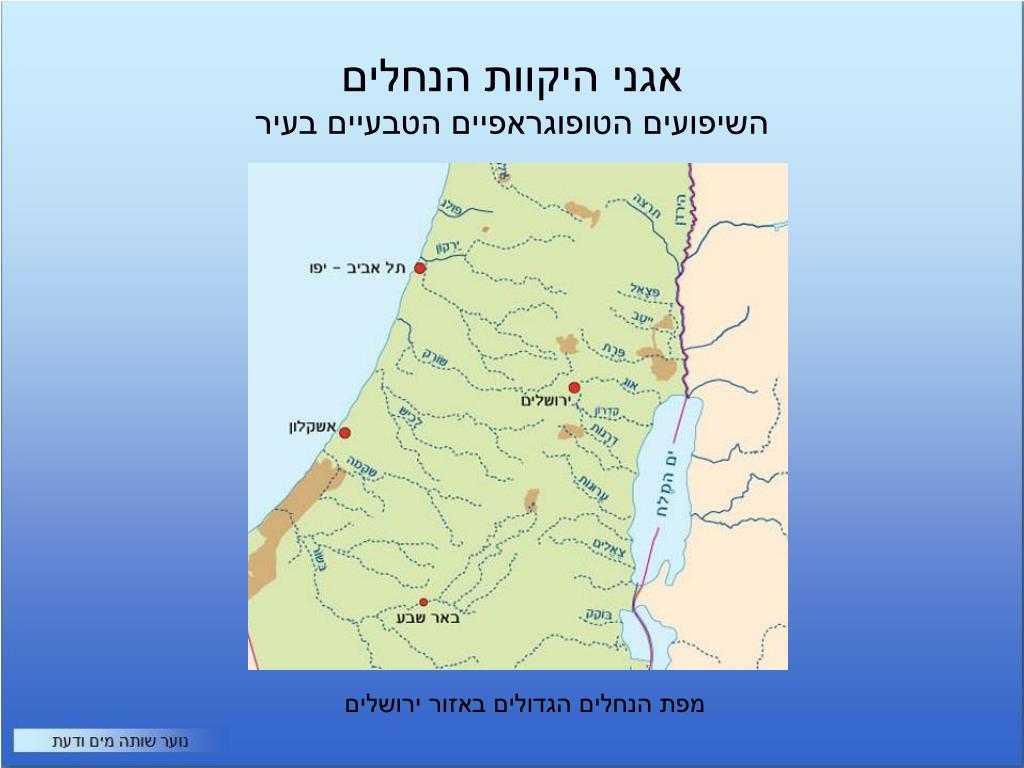

8. אגני היקוות הנחלים השיפועים הטופוגראפיים הטבעיים בעיר מפת הנחלים הגדולים באזור ירושלים

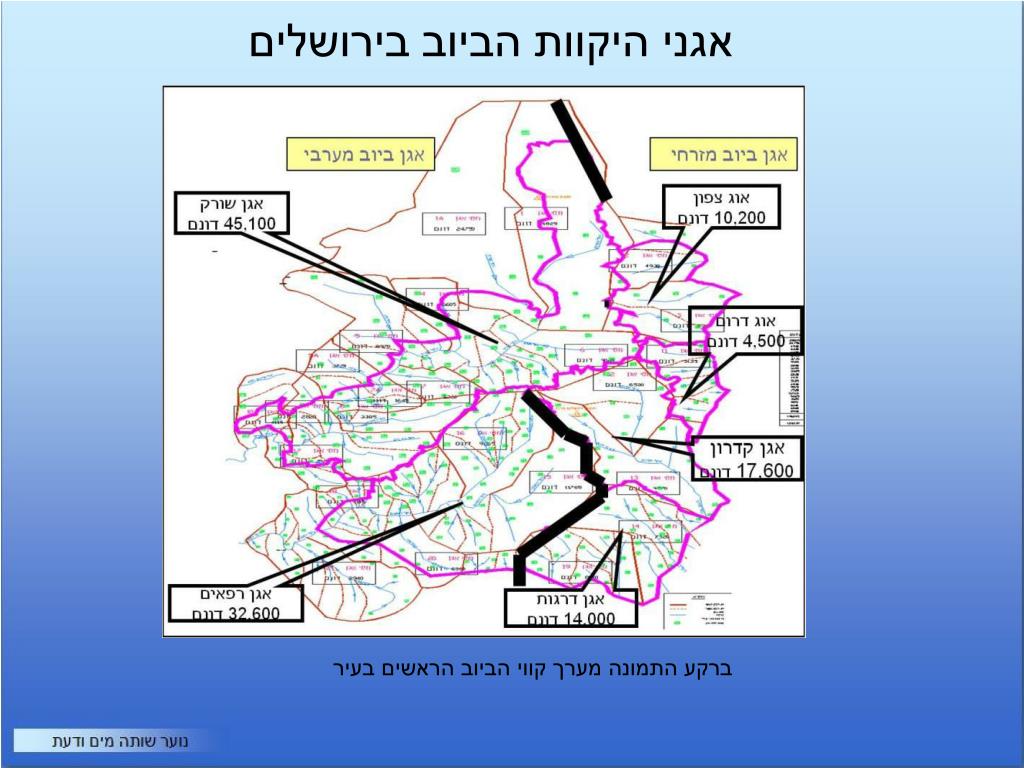

9. אגני היקוות הביוב בירושלים ברקע התמונה מערך קווי הביוב הראשים בעיר

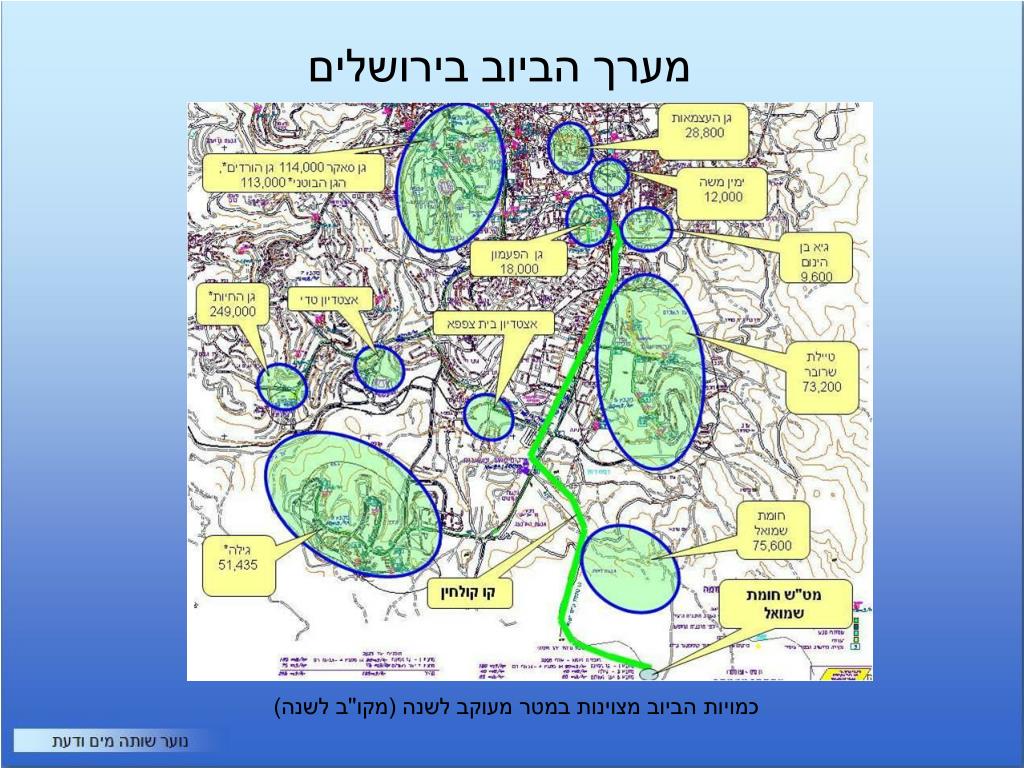

10. מערך הביוב בירושלים כמויות הביוב מצוינות במטר מעוקב לשנה (מקו''ב לשנה)

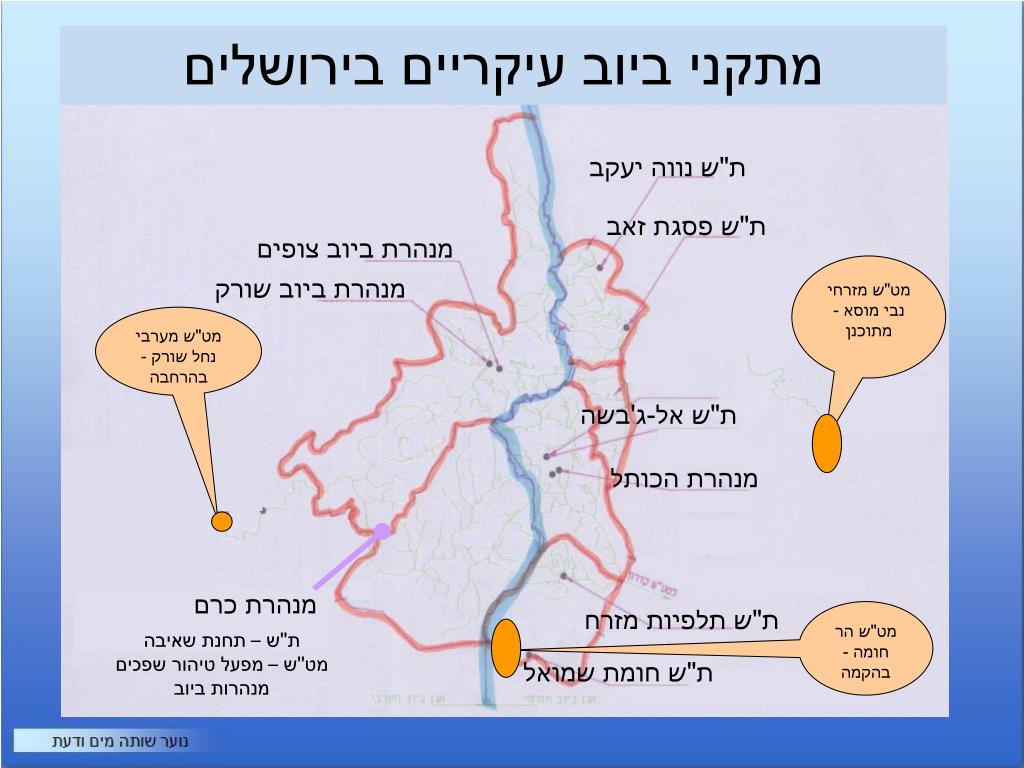

11. ת"ש נווה יעקב ת"ש פסגת זאב מנהרת ביוב צופים מט"ש מזרחי נבי מוסא - מתוכנן מנהרת ביוב שורק מט"ש מערבי נחל שורק - בהרחבה ת"ש אל-ג'בשה מנהרת הכותל מנהרת כרם ת"ש תלפיות מזרח מט"ש הר חומה - בהקמה ת"ש חומת שמואל מתקני ביוב עיקריים בירושלים ת''ש – תחנת שאיבה מט''ש – מפעל טיהור שפכים מנהרות ביוב

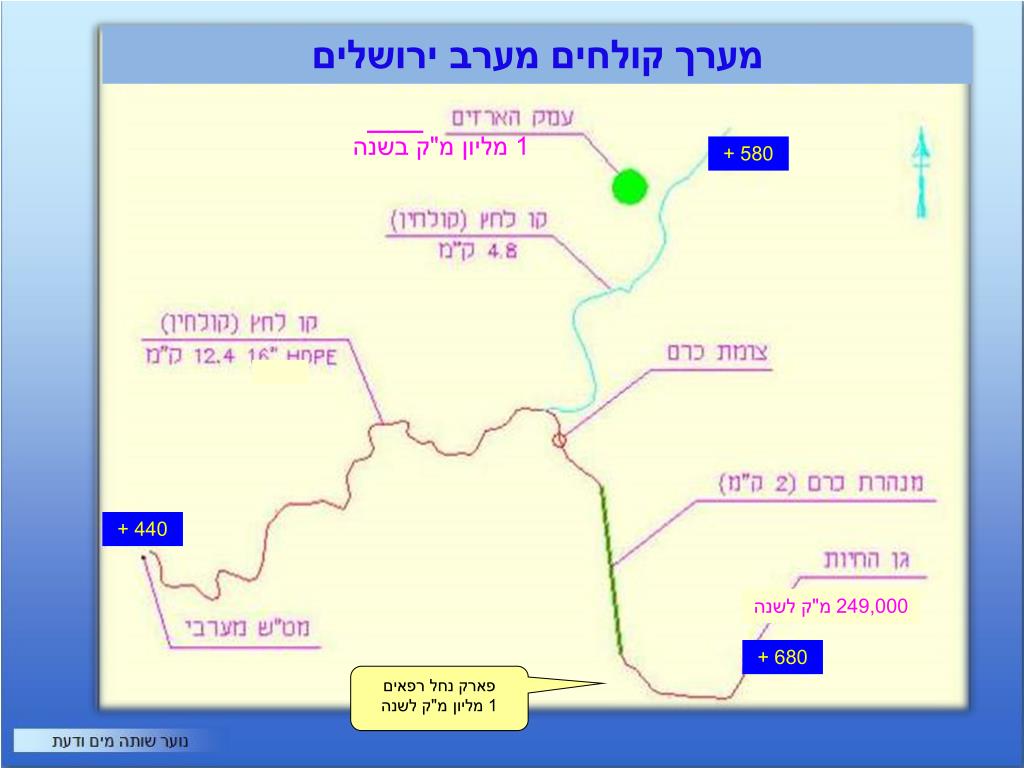

12. מערך קולחים מערב ירושלים 1 מליון מ"ק בשנה 580 + 440 + 249,000 מ"ק לשנה 680 + פארק נחל רפאים 1 מליון מ"ק לשנה

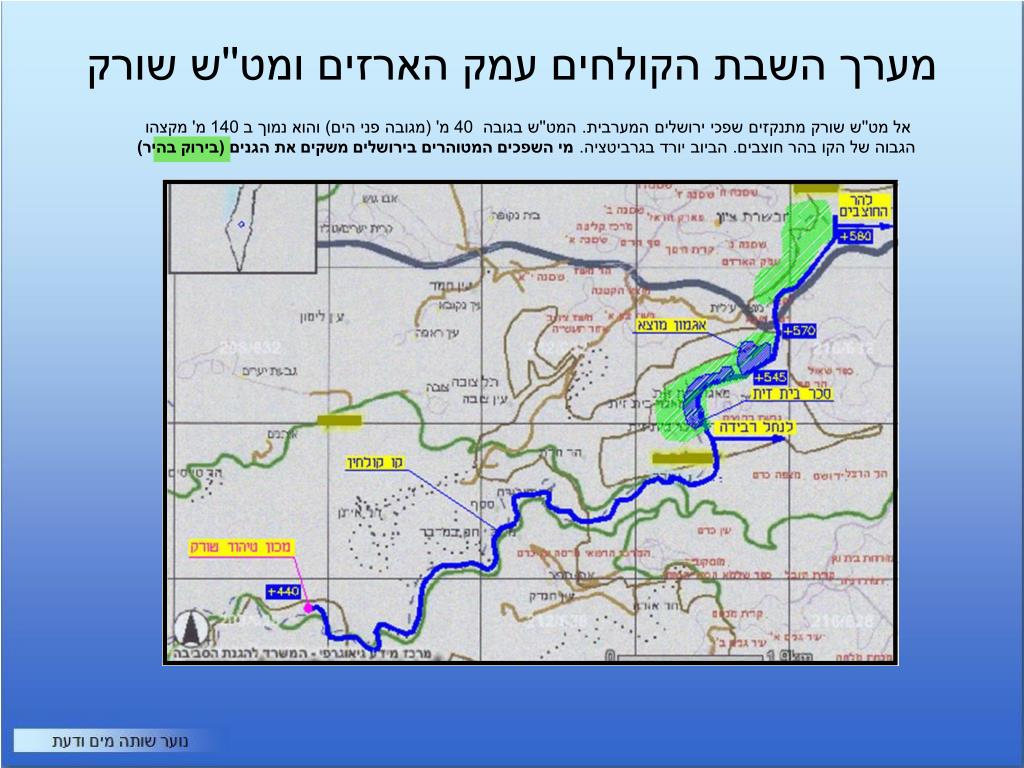

13. מערך השבת הקולחים עמק הארזים ומט''ש שורק אל מט''ש שורק מתנקזים שפכי ירושלים המערבית. המט''ש בגובה 40 מ' (מגובה פני הים) והוא נמוך ב 140 מ' מקצהו הגבוה של הקו בהר חוצבים. הביוב יורד בגרביטציה. מי השפכים המטוהרים בירושלים משקים את הגנים (בירוק בהיר)

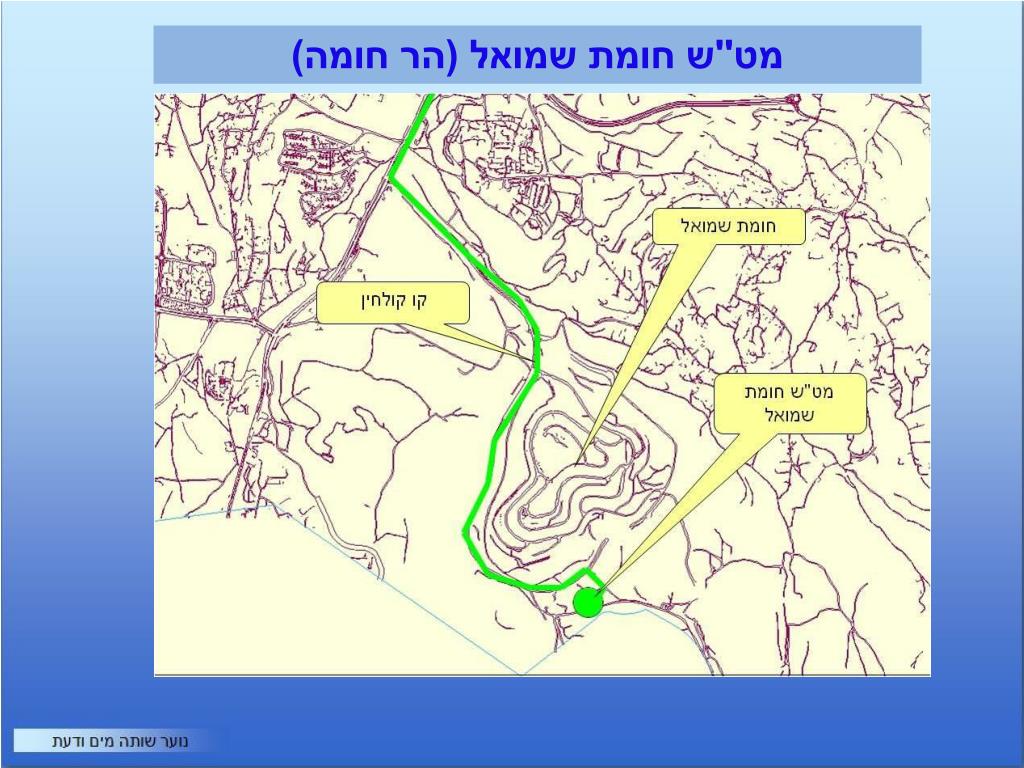

14. מט''ש חומת שמואל (הר חומה)

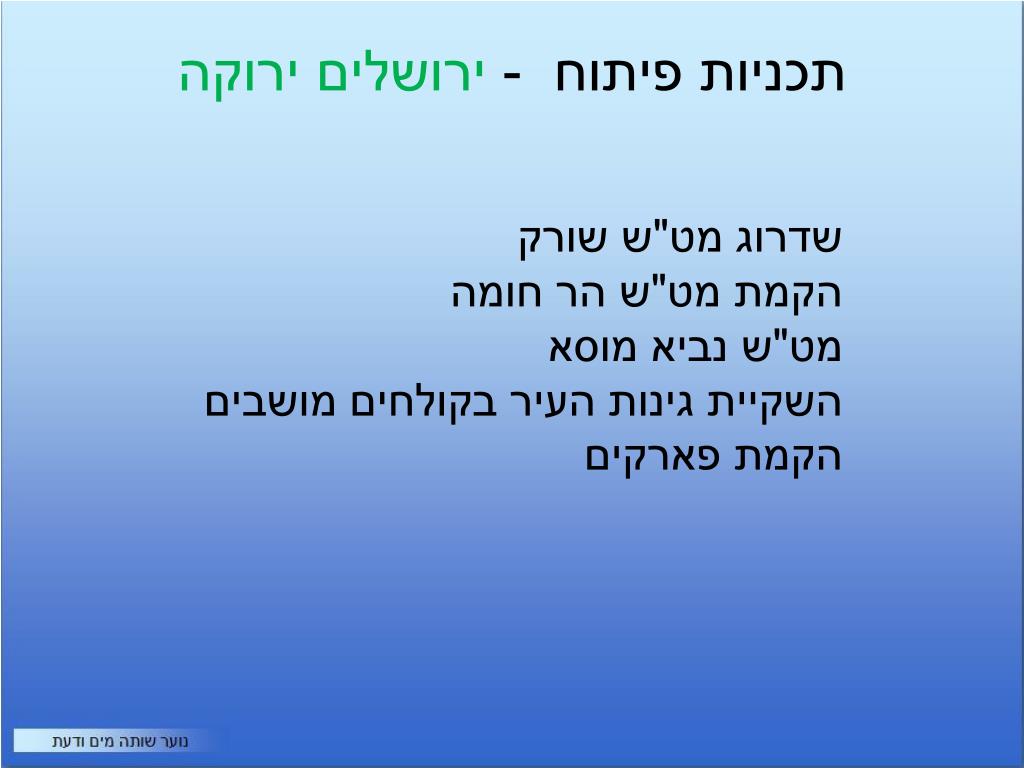

16. תכניות פיתוח - ירושלים ירוקה שדרוג מט"ש שורק הקמת מט"ש הר חומה מט"ש נביא מוסא השקיית גינות העיר בקולחים מושבים הקמת פארקים

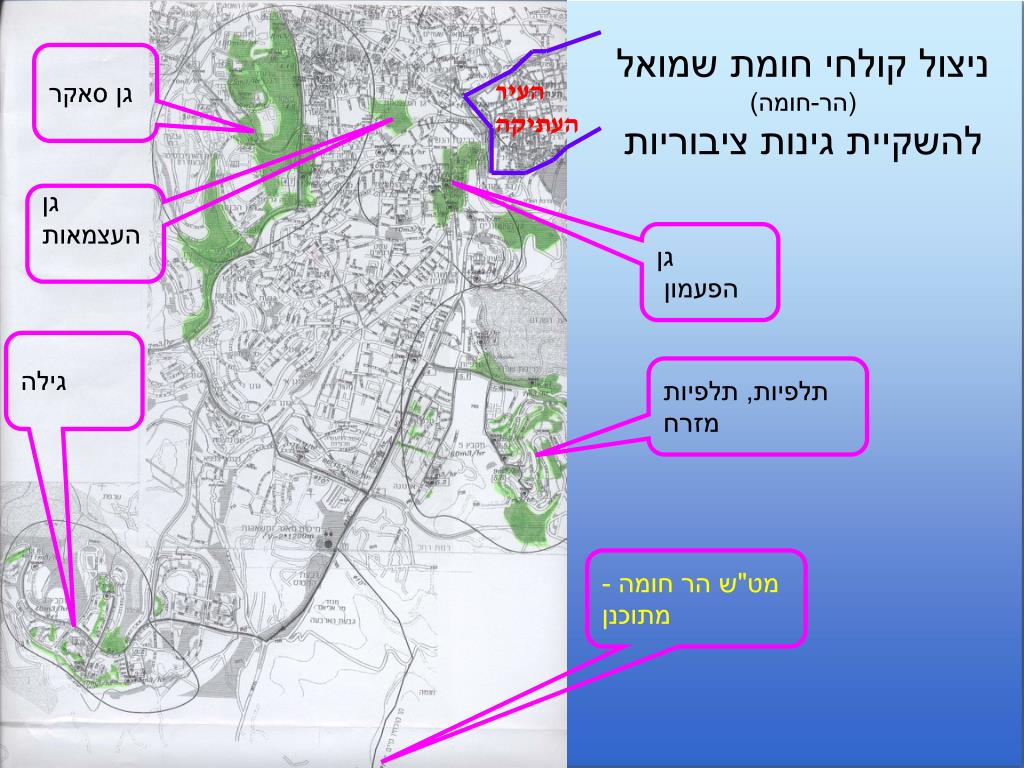

17. גן סאקר העיר העתיקה גן העצמאות גן הפעמון גילה תלפיות, תלפיות מזרח מט"ש הר חומה - מתוכנן ניצול קולחי חומת שמואל (הר-חומה) להשקיית גינות ציבוריות

18. ירושלים הירוקה – השבת קולחים להשקיית גנים

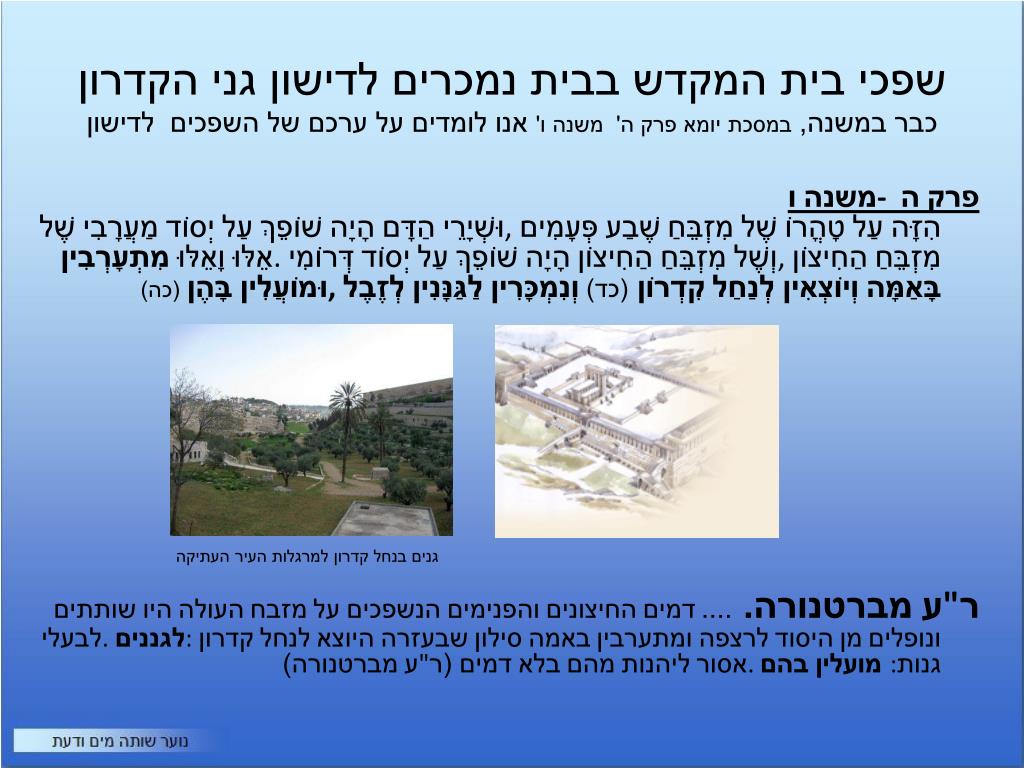

19. שפכי בית המקדש בבית נמכרים לדישון גני הקדרון כבר במשנה, במסכת יומא פרק ה' משנה ו' אנו לומדים על ערכם של השפכים לדישון פרק ה - משנה והִזָּה עַל טָהֳרוֹ שֶׁל מִזְבֵּחַ שֶׁבַע פְּעָמִים, וּשְׁיָרֵי הַדָּם הָיָה שׁוֹפֵךְ עַל יְסוֹד מַעֲרָבִי שֶׁל מִזְבֵּחַ הַחִיצוֹן, וְשֶׁל מִזְבֵּחַ הַחִיצוֹן הָיָה שׁוֹפֵךְ עַל יְסוֹד דְּרוֹמִי. אֵלּוּ וָאֵלּוּ מִתְעָרְבִין בָּאַמָּה וְיוֹצְאִין לְנַחַל קִדְרוֹן(כד) וְנִמְכָּרִין לַגַּנָּנִין לְזֶבֶל, וּמוֹעֲלִין בָּהֶן (כה) ר"ע מברטנורה.....דמים החיצונים והפנימים הנשפכים על מזבח העולה היו שותתים ונופלים מן היסוד לרצפה ומתערבין באמה סילון שבעזרה היוצא לנחל קדרון: לגננים. לבעלי גנות:מועלין בהם. אסור ליהנות מהם בלא דמים (ר"ע מברטנורה) גנים בנחל קדרון למרגלות העיר העתיקה

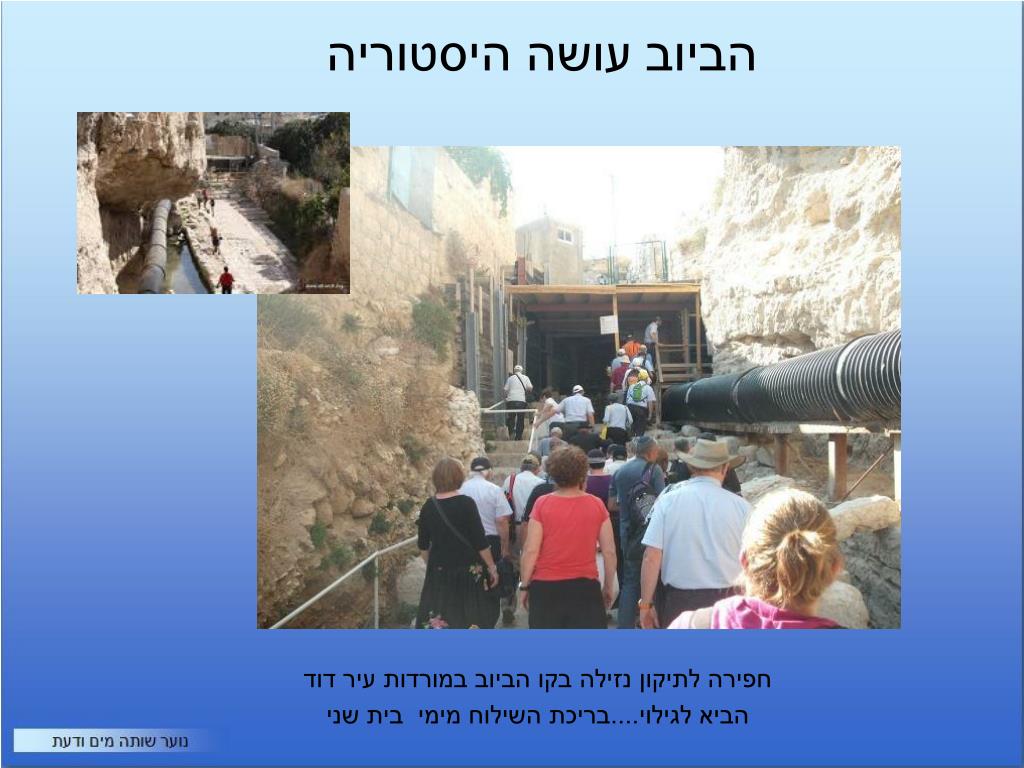

20. הביוב עושה היסטוריה חפירה לתיקון נזילה בקו הביוב במורדות עיר דוד הביא לגילוי....בריכת השילוח מימי בית שני

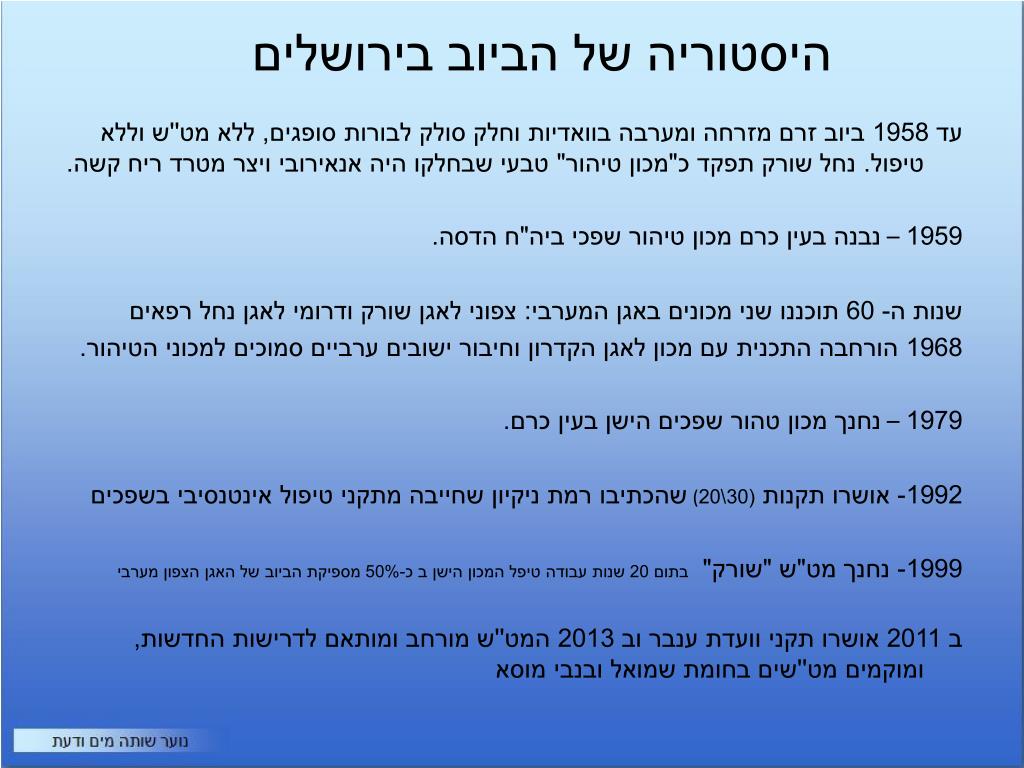

21. היסטוריה של הביוב בירושלים עד 1958 ביוב זרם מזרחה ומערבה בוואדיות וחלק סולק לבורות סופגים, ללא מט''ש וללא טיפול. נחל שורק תפקד כ"מכון טיהור" טבעי שבחלקו היה אנאירובי ויצר מטרד ריח קשה. 1959 – נבנה בעין כרם מכון טיהור שפכי ביה"ח הדסה. שנות ה- 60 תוכננו שני מכונים באגן המערבי: צפוני לאגן שורק ודרומי לאגן נחל רפאים 1968 הורחבה התכנית עם מכון לאגן הקדרון וחיבור ישובים ערביים סמוכים למכוני הטיהור. 1979 – נחנך מכון טהור שפכים הישן בעין כרם. 1992- אושרו תקנות (30\20(שהכתיבו רמת ניקיון שחייבה מתקני טיפול אינטנסיבי בשפכים 1999- נחנך מט"ש "שורק" בתום 20 שנות עבודה טיפל המכון הישן ב כ-50% מספיקת הביוב של האגן הצפון מערבי ב 2011 אושרו תקני וועדת ענבר וב 2013 המט''ש מורחב ומותאם לדרישות החדשות, ומוקמים מט''שים בחומת שמואל ובנבי מוסא

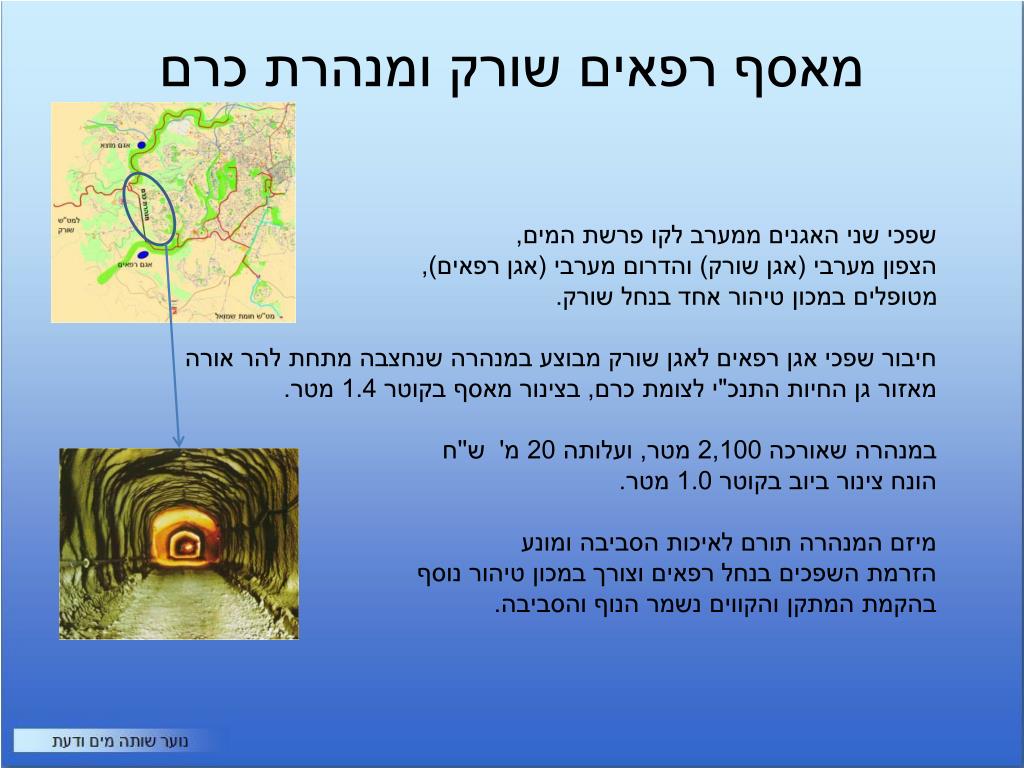

22. מאסף רפאים שורק ומנהרת כרם שפכי שני האגנים ממערב לקו פרשת המים, הצפון מערבי (אגן שורק) והדרום מערבי (אגן רפאים), מטופלים במכון טיהור אחד בנחל שורק. חיבור שפכי אגן רפאים לאגן שורק מבוצע במנהרה שנחצבה מתחת להר אורה מאזור גן החיות התנכ"י לצומת כרם, בצינור מאסף בקוטר 1.4 מטר. במנהרה שאורכה 2,100 מטר, ועלותה 20 מ' ש''ח הונח צינור ביוב בקוטר 1.0 מטר. מיזם המנהרה תורם לאיכות הסביבה ומונע הזרמת השפכים בנחל רפאים וצורך במכון טיהור נוסף בהקמת המתקן והקווים נשמר הנוף והסביבה.

23. מט''ש שורק מטפל ב 80,000 מ"ק ליום לאיכות 20/20 ספיקת תכן 100,000 מ"ק ליום עתודה ל 150,000 מ"ק ליום ולטיפול בחנקן. עלות הפעלה 12 מליון ₪ לשנה

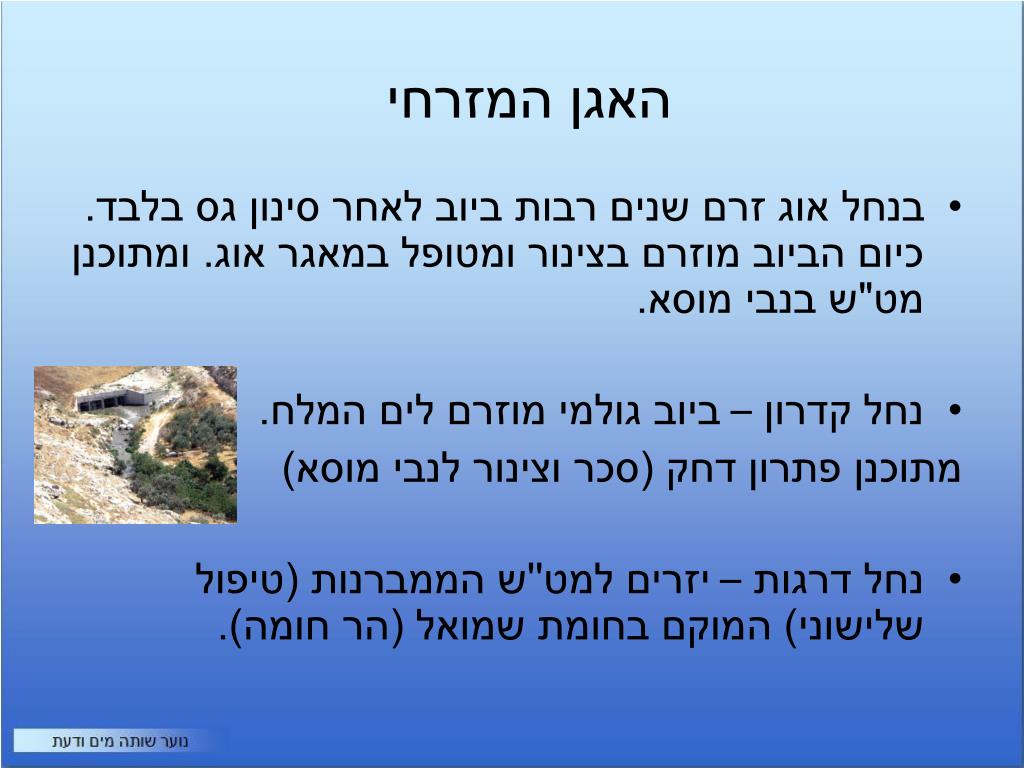

24. האגן המזרחי • בנחל אוג זרם שנים רבות ביוב לאחר סינון גס בלבד. כיום הביוב מוזרם בצינור ומטופל במאגר אוג. ומתוכנן מט"ש בנבי מוסא. • נחל קדרון – ביוב גולמי מוזרם לים המלח. מתוכנן פתרון דחק (סכר וצינור לנבי מוסא) • נחל דרגות – יזרים למט''ש הממברנות (טיפול שלישוני) המוקם בחומת שמואל (הר חומה).

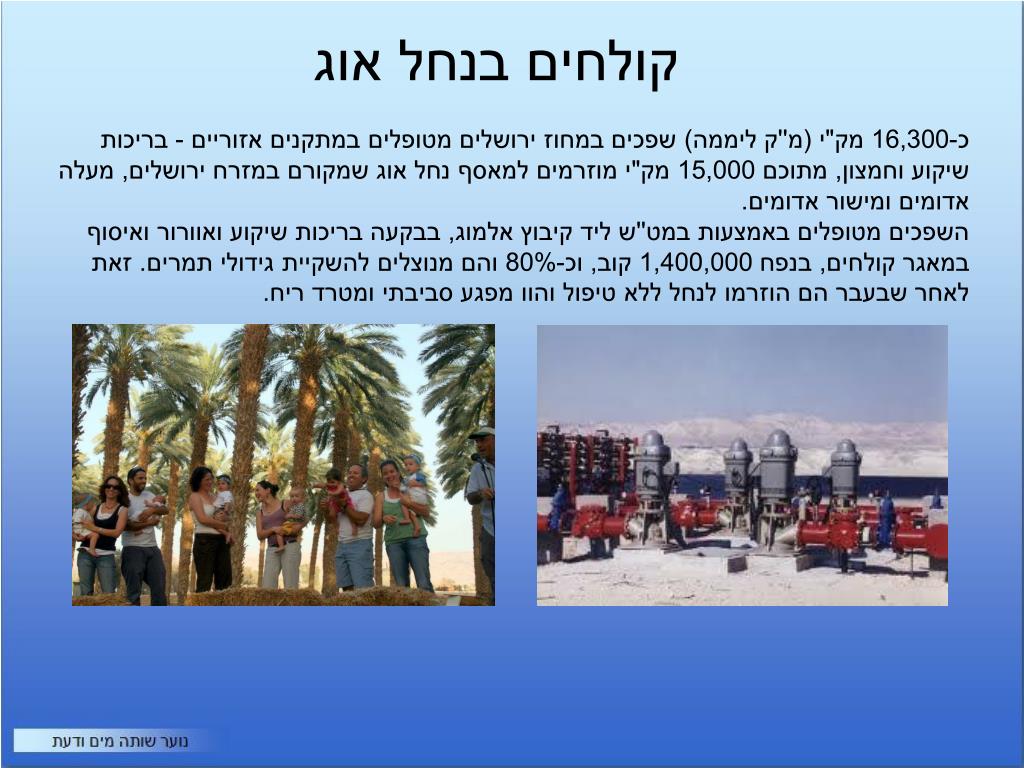

25. קולחים בנחל אוג כ-16,300 מק"י (מ''ק ליממה) שפכים במחוז ירושלים מטופלים במתקנים אזוריים - בריכות שיקוע וחמצון, מתוכם 15,000 מק"י מוזרמים למאסף נחל אוג שמקורם במזרח ירושלים, מעלה אדומים ומישור אדומים. השפכים מטופלים באמצעות במט''ש ליד קיבוץ אלמוג, בבקעה בריכות שיקוע ואוורור ואיסוף במאגר קולחים, בנפח 1,400,000 קוב, וכ-80% והם מנוצלים להשקיית גידולי תמרים. זאת לאחר שבעבר הם הוזרמו לנחל ללא טיפול והוו מפגע סביבתי ומטרד ריח.

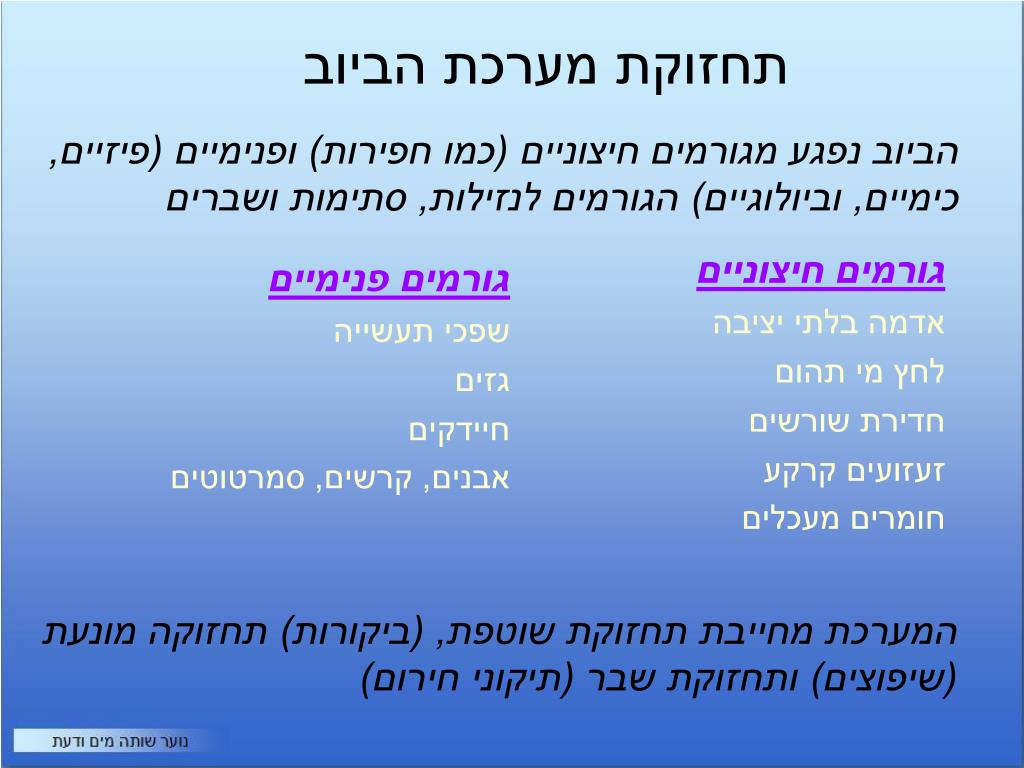

26. גורמים פנימיים שפכי תעשייה גזים חיידקים אבנים, קרשים, סמרטוטים גורמים חיצוניים אדמה בלתי יציבה לחץ מי תהום חדירת שורשים זעזועים קרקע חומרים מעכלים תחזוקת מערכת הביוב הביוב נפגע מגורמים חיצוניים (כמו חפירות) ופנימיים (פיזיים, כימיים, וביולוגיים) הגורמים לנזילות, סתימות ושברים המערכת מחייבת תחזוקת שוטפת, (ביקורות) תחזוקה מונעת (שיפוצים) ותחזוקת שבר (תיקוני חירום)

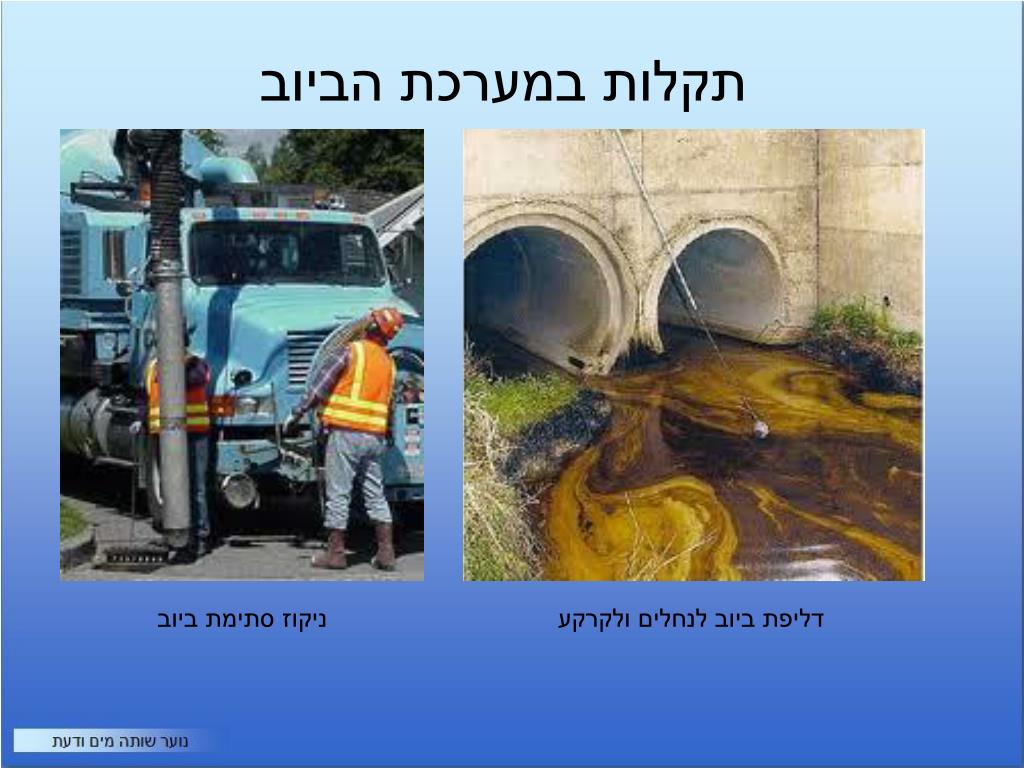

27. תקלות במערכת הביוב ניקוז סתימת ביוב דליפת ביוב לנחלים ולקרקע

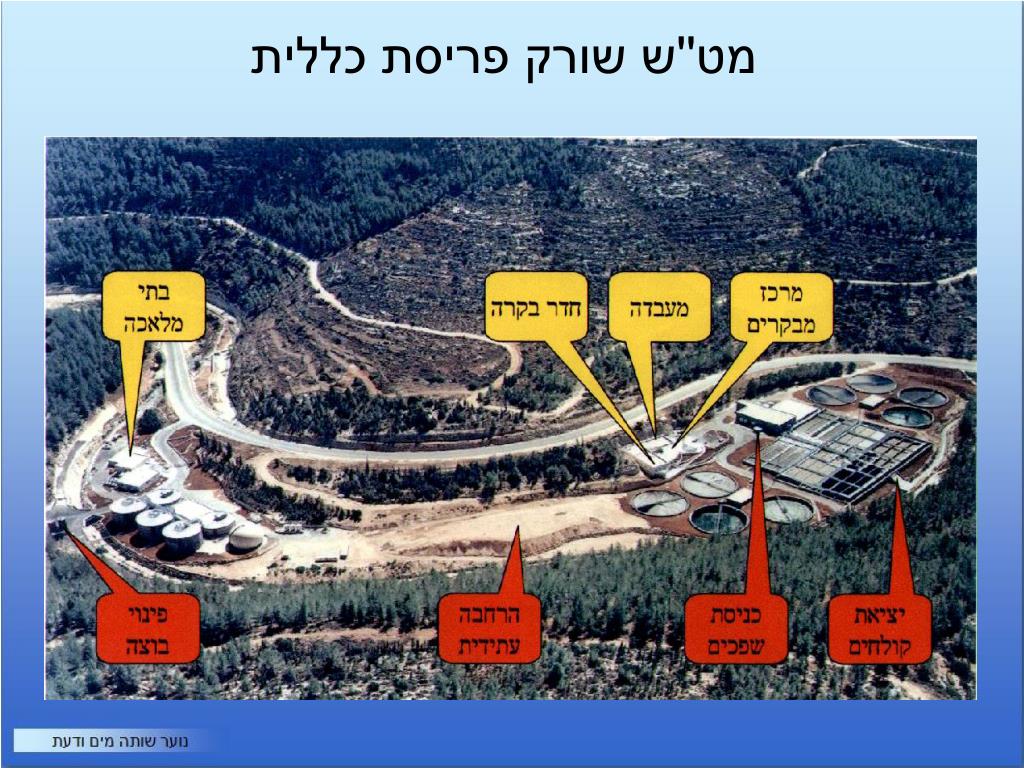

28. מט''ש שורק פריסת כללית

29. מט''ש שורק שלבי הטיפול בשפכים

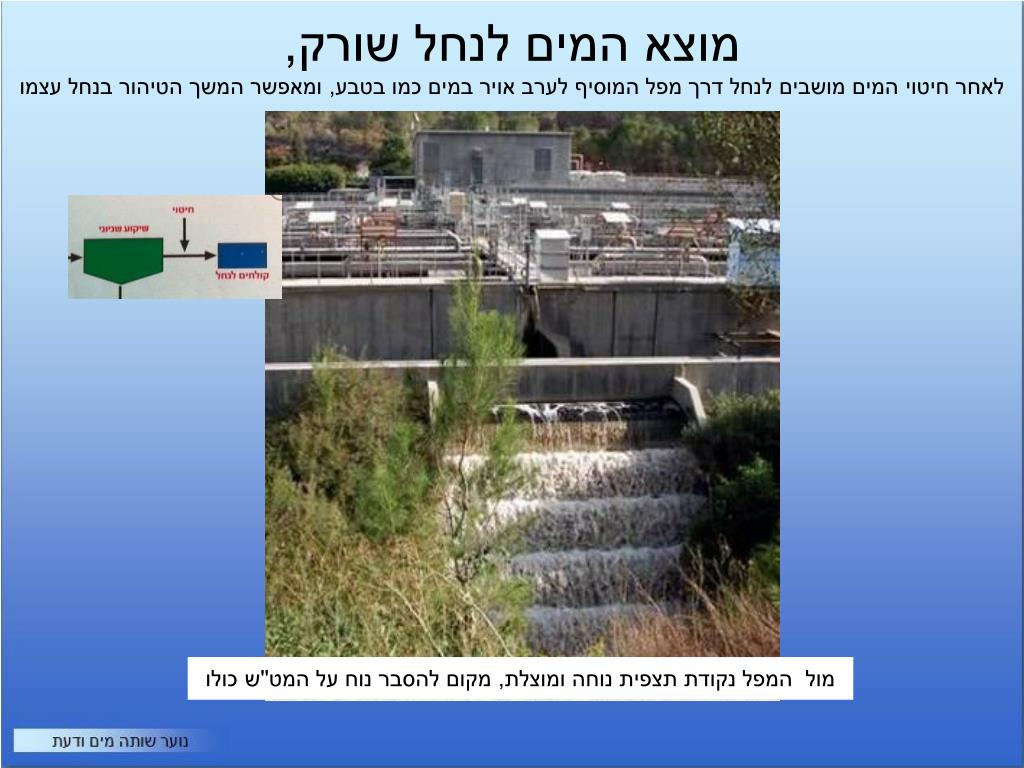

30. מוצא המים לנחל שורק, לאחר חיטוי המים מושבים לנחל דרך מפל המוסיף לערב אויר במים כמו בטבע, ומאפשר המשך הטיהור בנחל עצמו מול המפל נקודת תצפית נוחה ומוצלת, מקום להסבר נוח על המט''ש כולו

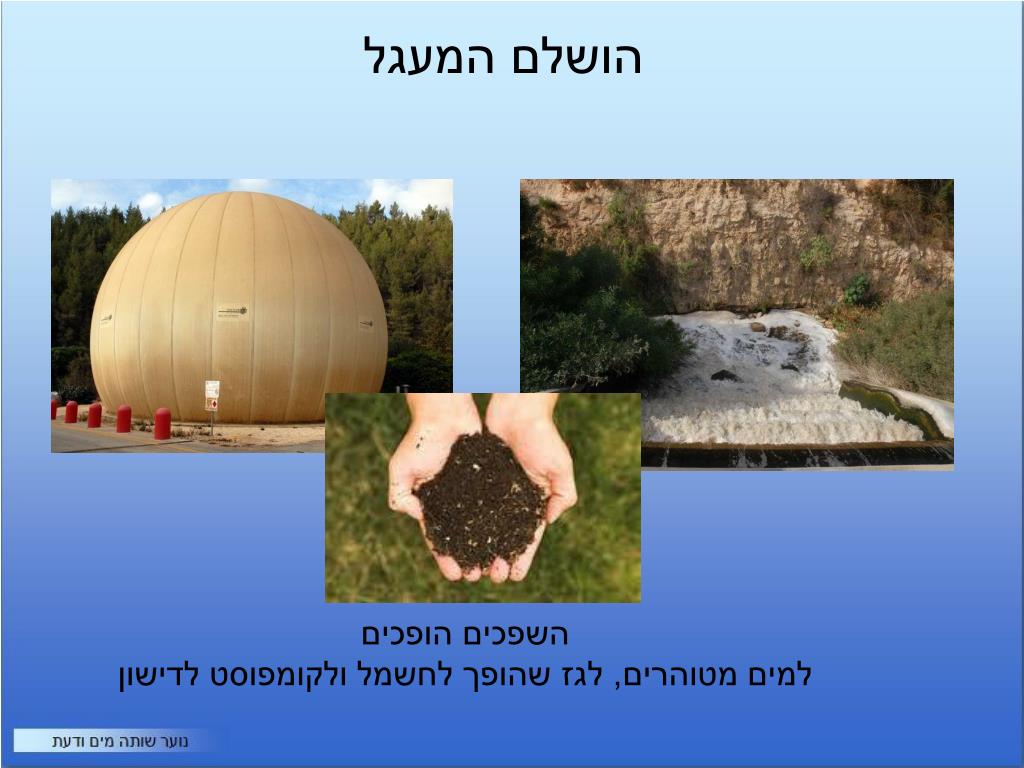

31. הושלם המעגל השפכים הופכים למים מטוהרים, לגז שהופך לחשמל ולקומפוסט לדישון

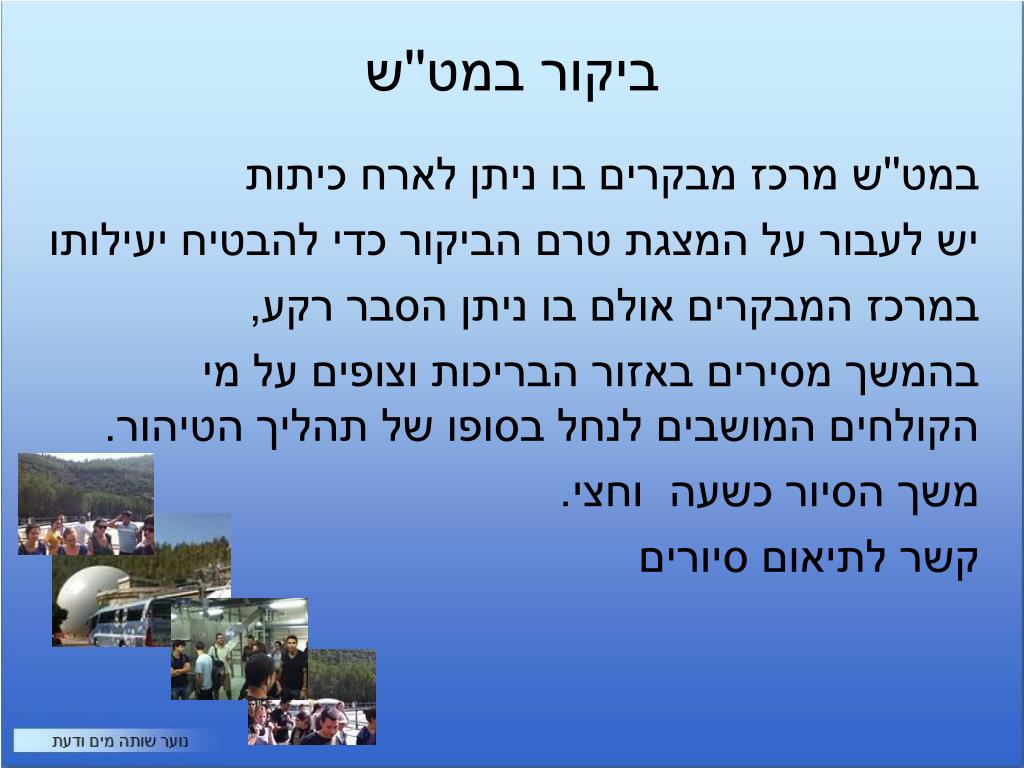

32. ביקור במט''ש במט''ש מרכז מבקרים בו ניתן לארח כיתות יש לעבור על המצגת טרם הביקור כדי להבטיח יעילותו במרכז המבקרים אולם בו ניתן הסבר רקע, בהמשך מסירים באזור הבריכות וצופים על מי הקולחים המושבים לנחל בסופו של תהליך הטיהור. משך הסיור כשעה וחצי. קשר לתיאום סיורים

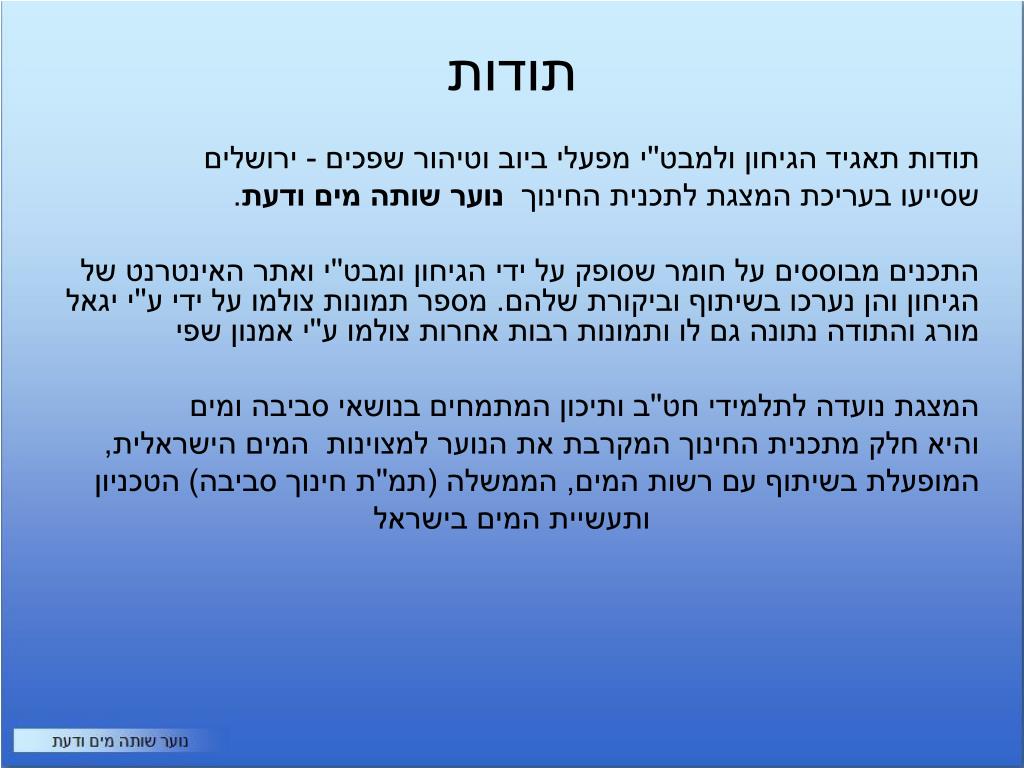

33. תודות תודות תאגיד הגיחון ולמבט''י מפעלי ביוב וטיהור שפכים - ירושלים שסייעו בעריכת המצגת לתכנית החינוך נוער שותה מים ודעת. התכנים מבוססים על חומר שסופק על ידי הגיחון ומבט''י ואתר האינטרנט של הגיחון והן נערכו בשיתוף וביקורת שלהם. מספר תמונות צולמו על ידי ע''י יגאל מורג והתודה נתונה גם לו ותמונות רבות אחרות צולמו ע''י אמנון שפי המצגת נועדה לתלמידי חט''ב ותיכון המתמחים בנושאי סביבה ומים והיא חלק מתכנית החינוך המקרבת את הנוער למצוינות המים הישראלית, המופעלת בשיתוף עם רשות המים, הממשלה (תמ''ת חינוך סביבה) הטכניון ותעשיית המים בישראל
