1. بنام خالق نور

2. شركت مهندسي آب و فاضلاب كشور معاونت نظارت بر بهره برداري واحد مديريت مصرف انرژي معيارهاي ارزيابي مديريت مصرف انرژي شركت هاي آب و فاضلاب شهري و روستاییدر سال 1390 134 تنظيم : ساناز آقايي پژمان سيستانا محمد قاسمي آذرماه1391

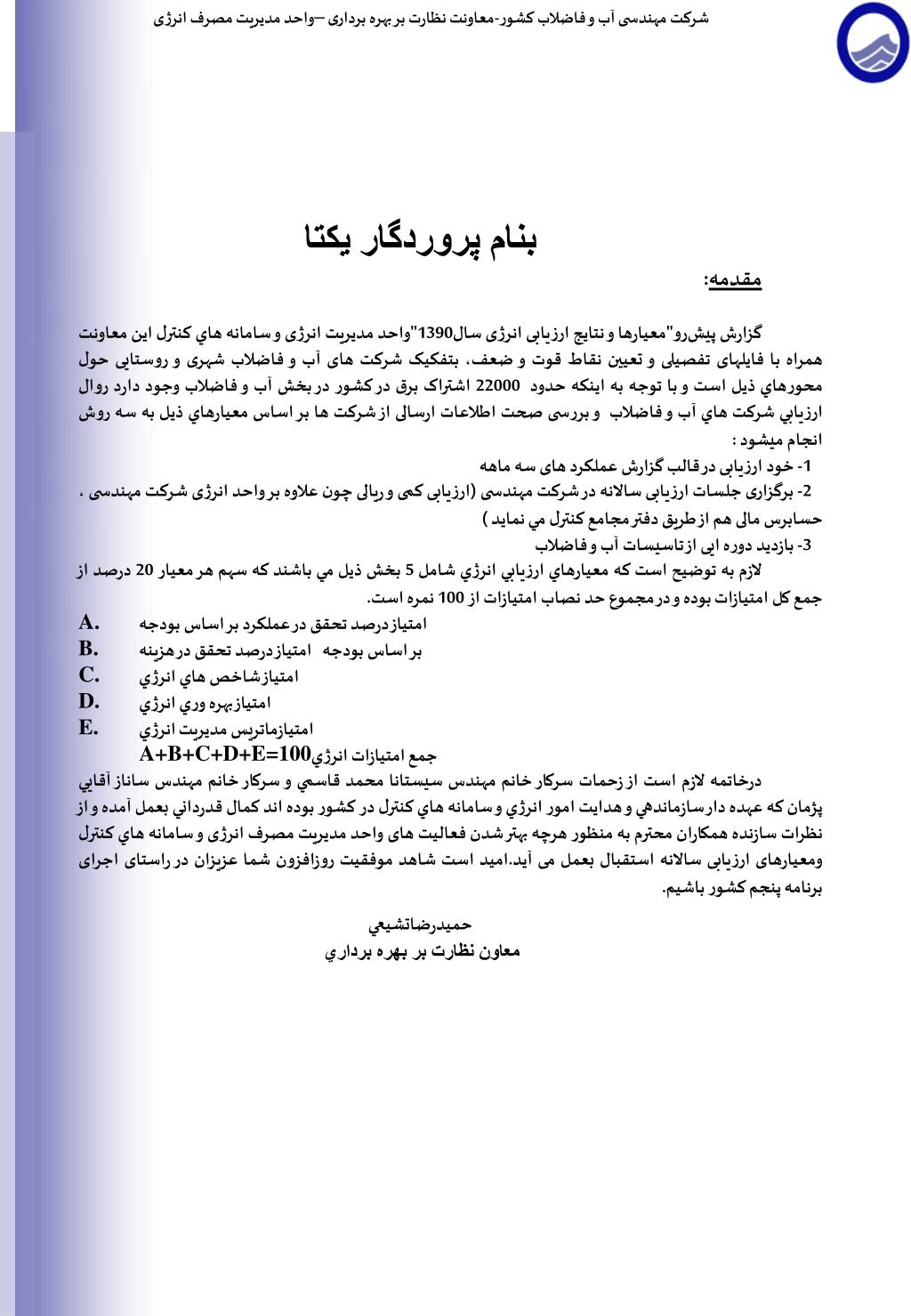

3. بنام پروردگار يكتا مقدمه: گزارش پيش‌رو"معیارها و نتایج ارزیابی انرژی سال1390"واحد مدیریت انرژی و سامانه هاي كنترلاین معاونت همراه با فایلهای تفصیلی و تعيين نقاط قوت و ضعف، بتفکیک شرکت های آب و فاضلاب شهری و روستایی حول محورهاي ذيل است و با توجه به اینکه حدود 22000 اشتراک برق در کشور در بخش آب و فاضلاب وجود دارد روال ارزيابي شركت هاي آب و فاضلاب و بررسی صحت اطلاعات ارسالی از شرکت ها بر اساس معيارهاي ذيل به سه روش انجام ميشود : 1- خود ارزیابی در قالب گزارش عملکرد های سه ماهه 2- برگزاری جلسات ارزیابی سالانه در شرکت مهندسی (ارزیابی کمی و ریالی چون علاوه بر واحد انرژی شرکت مهندسی ، حسابرس مالی هم از طریق دفتر مجامع کنترل مي نمايد ) 3- بازدید دوره ایی از تاسيسات آب و فاضلاب لازم به توضيح است كه معيارهاي ارزيابي انرژي شامل 5 بخش ذيل مي باشند كه سهم هر معيار 20 درصد از جمع كل امتيازات بوده و در مجموع حد نصاب امتيازات از 100 نمره است. امتياز درصد تحقق در عملكرد بر اساس بودجه امتياز درصد تحقق در هزينهبر اساس بودجه امتياز شاخص هاي انرژي امتياز بهره وري انرژي امتيازماتريس مديريت انرژي A+B+C+D+E=100جمع امتيازات انرژي درخاتمه لازم است از زحمات سركار خانم مهندس سيستانا محمد قاسمي و سركار خانم مهندس ساناز آقايي پژمان كه عهده دار سازماندهي و هدايت امور انرژي و سامانه هاي كنترل در كشور بوده اند كمال قدرداني بعمل آمده و از نظرات سازنده همکاران محترم به منظور هرچه بهتر شدن فعالیت های واحد مدیریت مصرف انرژیو سامانه هاي كنترلومعیارهای ارزیابی سالانه استقبال بعمل می آید.امید است شاهد موفقیت روزافزون شما عزيزان در راستای اجرای برنامه پنجم کشور باشیم. حميدرضاتشيعي معاون نظارت بر بهره برداري

4. ارزیابی های سالانه واحد انرژی نشان داده است که عملکرد شرکت هایی که به مدیریت استراتژیک با اهداف ماتریس مدیریت انرژی می پردازند بیشتر و بالاتر از دیگر سازمان هاست. شهري روستايي نتایج ارزیابی واحد مدیریت مصرف انرژی در سال1390

5. اسامي شركت هاي رتبه اول تا سوم به تفكيك هر معيار و در مجموع كل كشوري

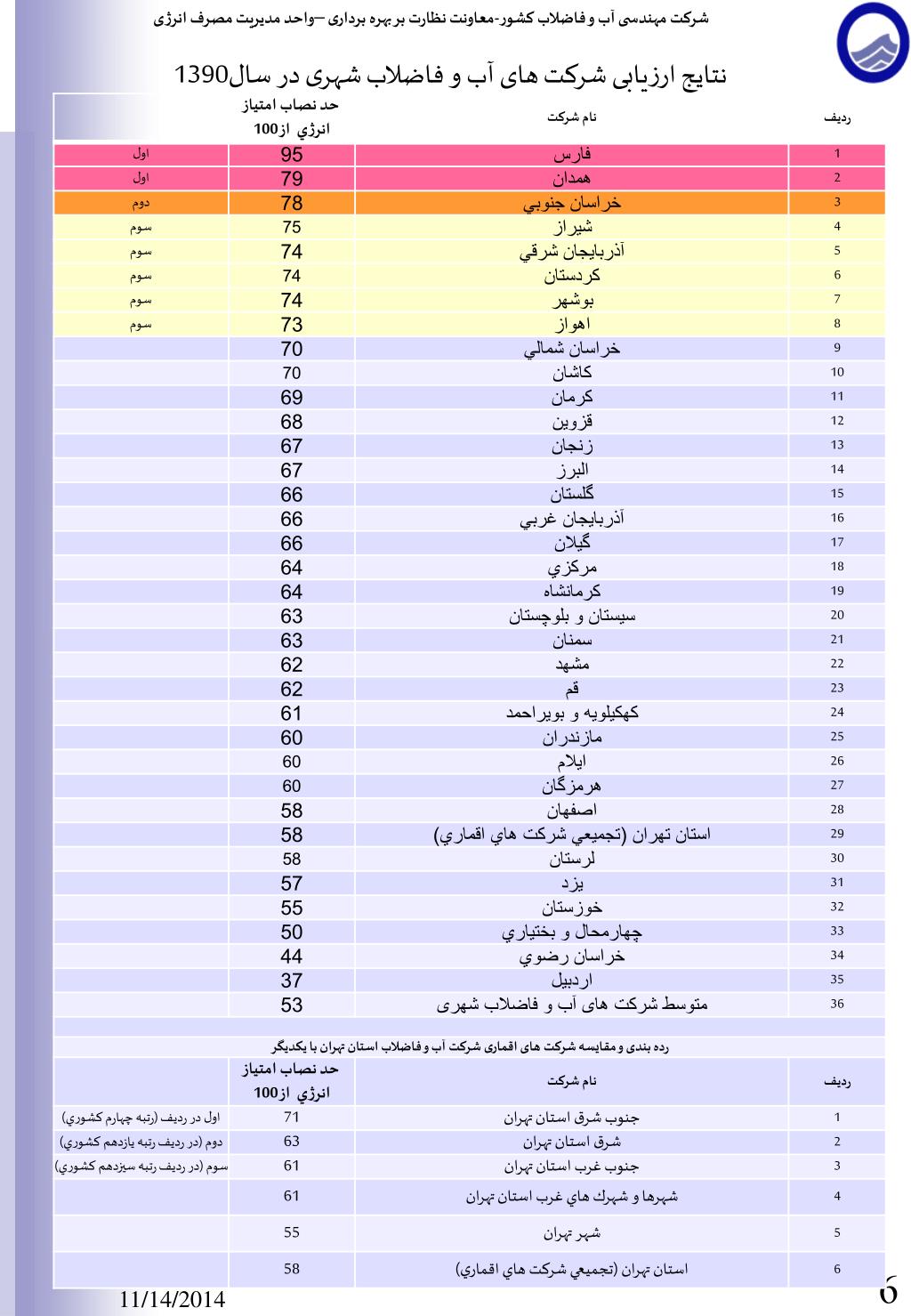

6. نتایج ارزیابی شرکت های آب و فاضلاب شهری در سال1390

7. مقايسه امتيازات شرکت های آب و فاضلاب شهری(1390-1384) (بترتیب حروف الفبا) حد نصاب امتياز از 100

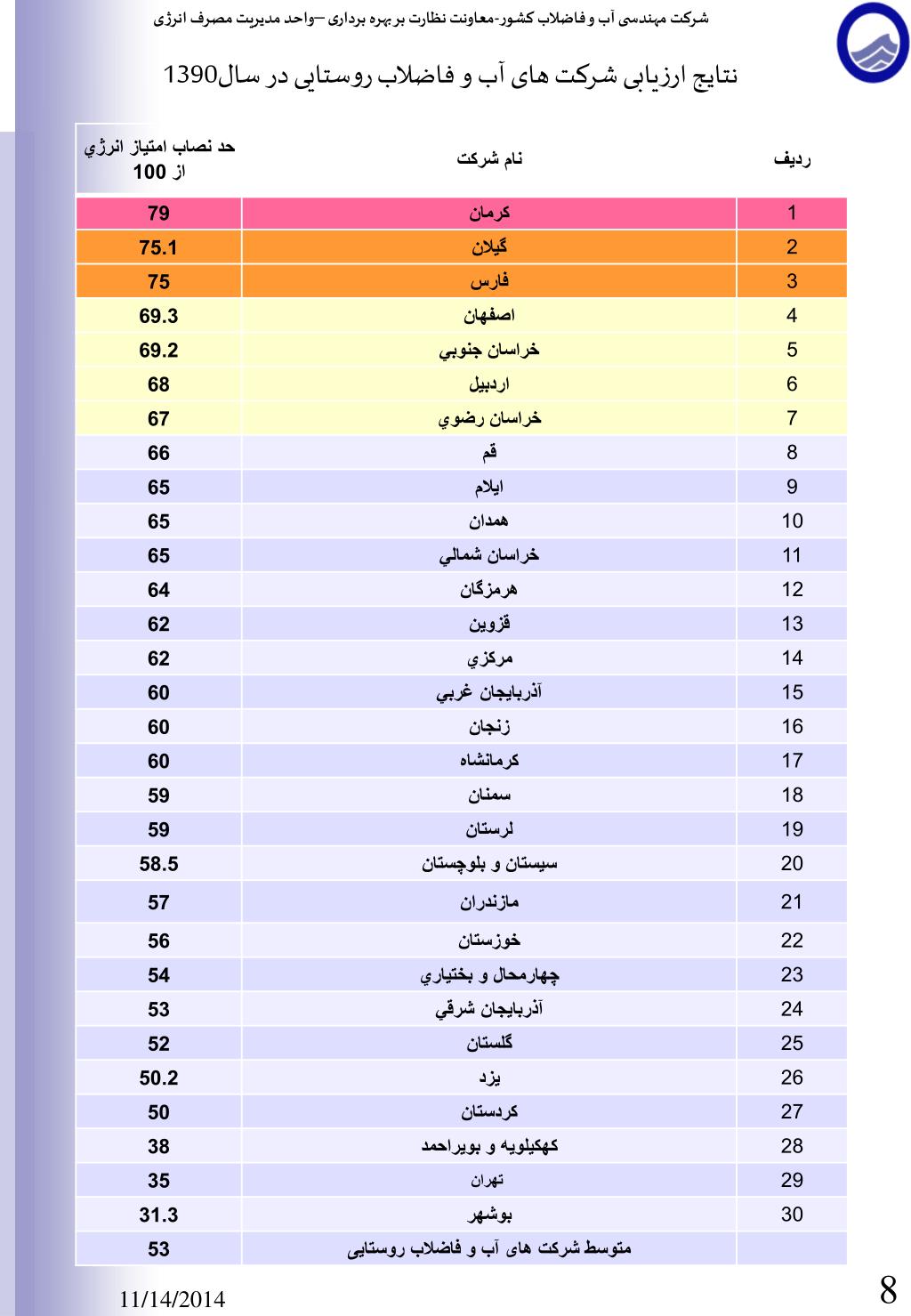

8. نتایج ارزیابی شرکت های آب و فاضلاب روستایی در سال1390

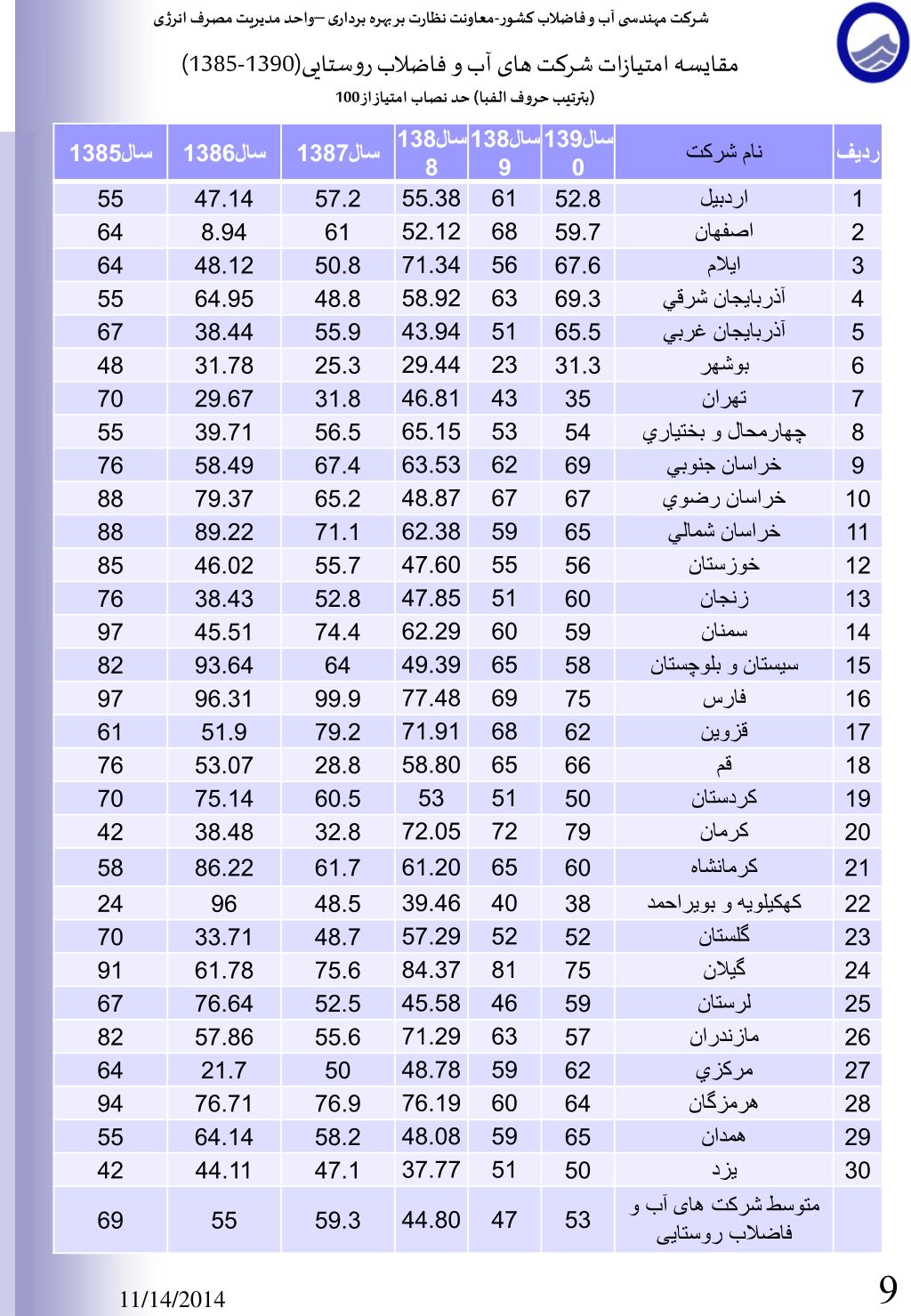

9. مقايسه امتيازات شرکت های آب و فاضلاب روستایی(1390-1385) (بترتیب حروف الفبا) حد نصاب امتياز از 100

10. معيارهاي ارزيابي مديريت مصرف انرژي معيارهاي ارزيابي انرژي شامل 5 بخش به شرح ذيل ميباشند كه سهم هر معيار 20 درصد از جمع كل امتيازات بوده و در مجموعحد نصاب امتيازات از 100 نمره ميباشد. امتياز تشويقي به نسبت تعداد اشتراك هاي برق هر شركت هاي آب و فاضلاب و تنها به مواردي داده شده است كه علاوه برآنكه حجم عمليات انجام شده از تعهدات پيش بيني شده در ضوابط ناظر بربودجه بيشتر مي باشد،از برنامه چهارم توسعه نيز جلوتر باشد . امتياز درصد تحقق در عملكرد بر اساس بودجه امتياز درصد تحقق در هزينه بر اساس بودجه امتياز شاخص هاي انرژي امتياز بهره وري انرژي امتيازماتريس مديريت انرژي A+B+C+D+E=100جمع امتيازات انرژي

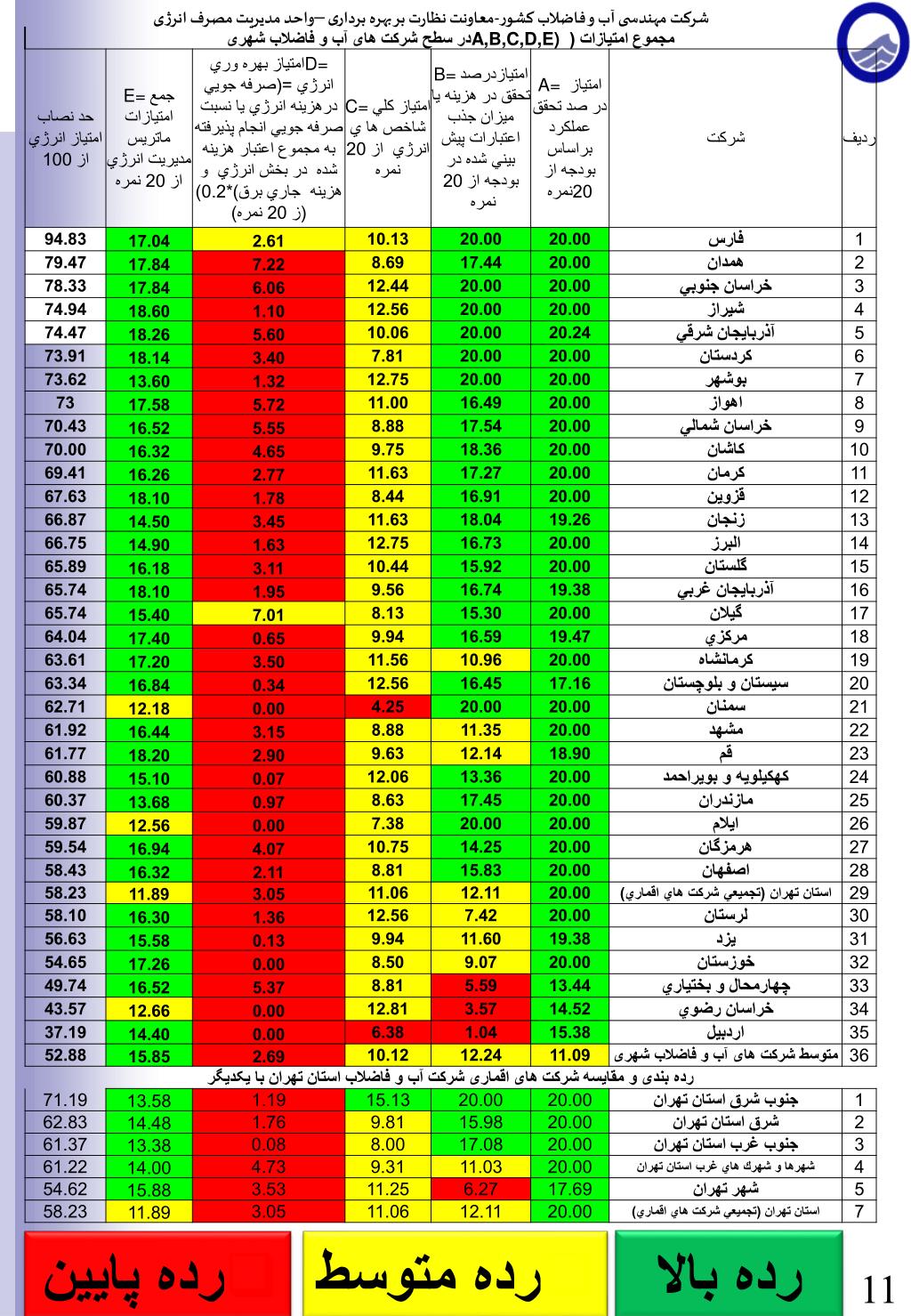

11. رده پايين • رده متوسط رده بالا

12. رده پايين • رده متوسط رده بالا

13. A= امتياز درصد تحقق در عملكرد بر اساس بودجه 32 عنوان پروژه در جدول تعهدات ضوابط ناظر بر بودجه سال 1390پيش بيني شده است،كه امتياز معيار در صد تحقق در عملكرد بر اساس فرمول زير محاسبه شده است. امتياز تشويقي به نسبت تعداد اشتراك هاي برق هر شركت آب و فاضلاب به مجموع درصدهاي تحقق در عملكرد آن شركت اضافه شده و تنها به مواردي داده شده است كه علاوه برآنكه حجم عمليات انجام شده از تعهدات پيش بيني شده در ضوابط ناظر بربودجه بيشتر مي باشد،از برنامه چهارم توسعه نيز جلوتر باشد . تبصره1-درمحاسبه عملکرد پروژه های، طراحی مجدد بمنظور افزایش راندمان،استانداردسازی تابلو های برق،پروژه های ممیزی و بهسازی و راه اندازی سیستم ارت اشتراک برق تاسیسات،نصب VSD و SOFT START/STOPنسبت پروژه های انجام شده به کل اشتراکهای برق شرکت به درصد تحقق براساس بودجه اضافه شده است. E=]درصدتحقق براساس بودجه+(100*(تعداد اشتراک موردطراحی،ارت سنجی شده،تابلو برق استاندارد شده ،VSD و SOFTنصب شده تقسیم برکل اشتراک ها ))[ درصدتحقق براساس بودجه=K اگر 100< K آنگاه درصدتحقق براساس بودجه حداکثر 100 در نظر گرفته شده است . در محاسبه امتیاز عملکرد خرید انشعابات جدید،خرید و تعویض کابل و مفصل کابل درصورتیکه درصد تحقق فراتراز100%باشد،بدلیل عدم برنامه ریزی دقیق شرکت مربوطه در بودجه و یا عدم هماهنگی واحد انرژی و دفتر فنی با یکدیگردر خرید انشعابات برق،تنها امتیاز 100% تحقق داده شده و مازاد برآن جزء امتیاز تشویقی منظور نمیگردد. تبصره2- در محاسبه امتیاز عملکرد نصب کنتور سه تعرفه با توجه به سهمیه بندی نصب کنتورها از سوی شرکتهای توزیع برق تنها امتیاز 100% تحقق داده شده و مازاد برآن جزء امتیاز تشویقی منظور نمیگردد. تبصره3-در بخش انشعاب برق ،امتیاز افزایش دیماند و خرید انشعاب جدید با هم جمع شده است. به شرکتهایی که عملکرد کمّی آنها پائین و همراه با هزینه های بالاتر از بودجه پیش بینی شده بوده است،بدلیل عدم انجام برآورد کارشناسی دقیق در بودجه بندی انرژی امتیاز منفی تعلق گرفته است. A=)(100/20*(مقادير كمي تعهدات در بودجه /(مجموع درصد هاي تحقق در عملكرد

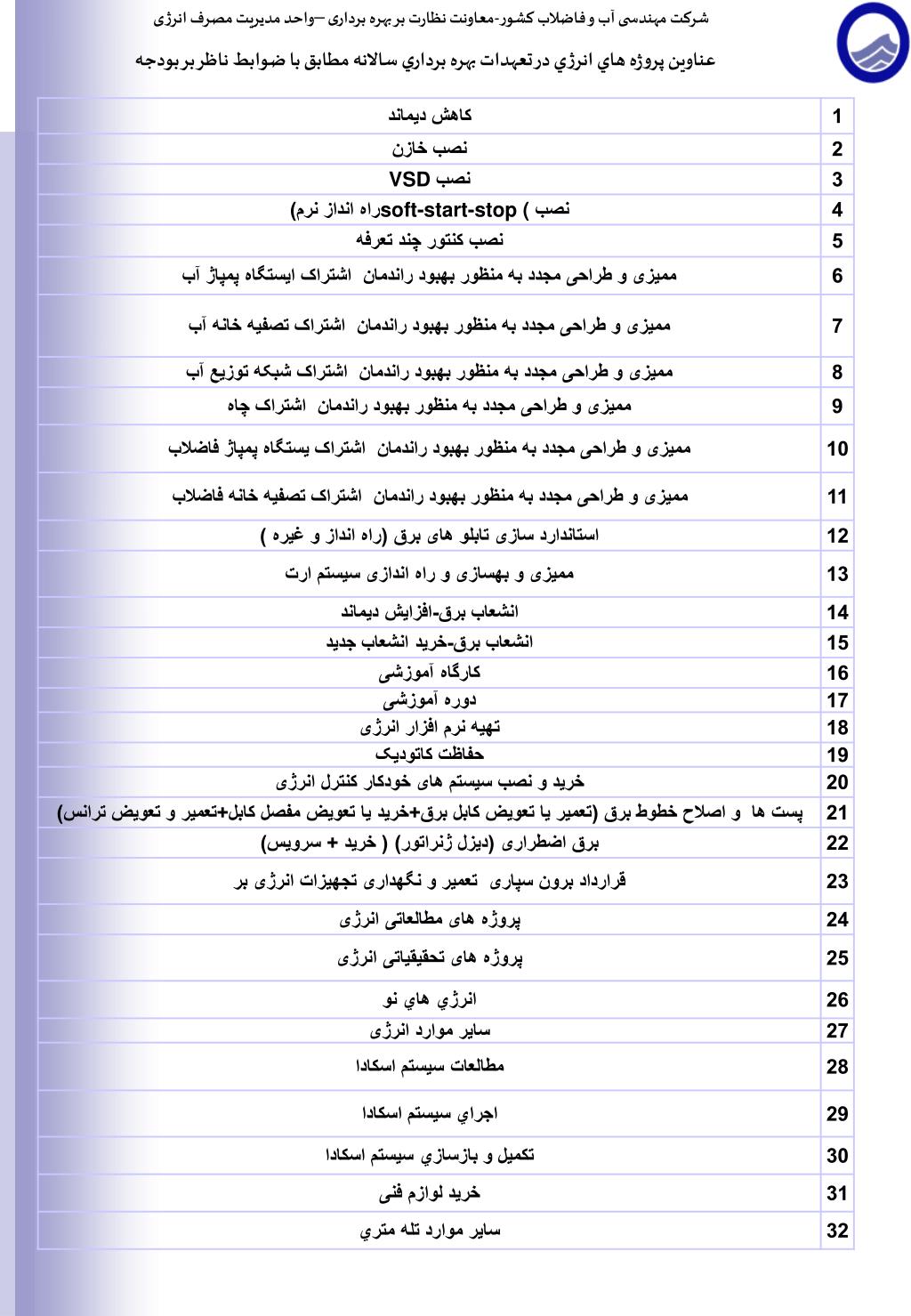

14. عناوين پروژه هاي انرژي در تعهدات بهره برداري سالانه مطابق با ضوابط ناظر بر بودجه

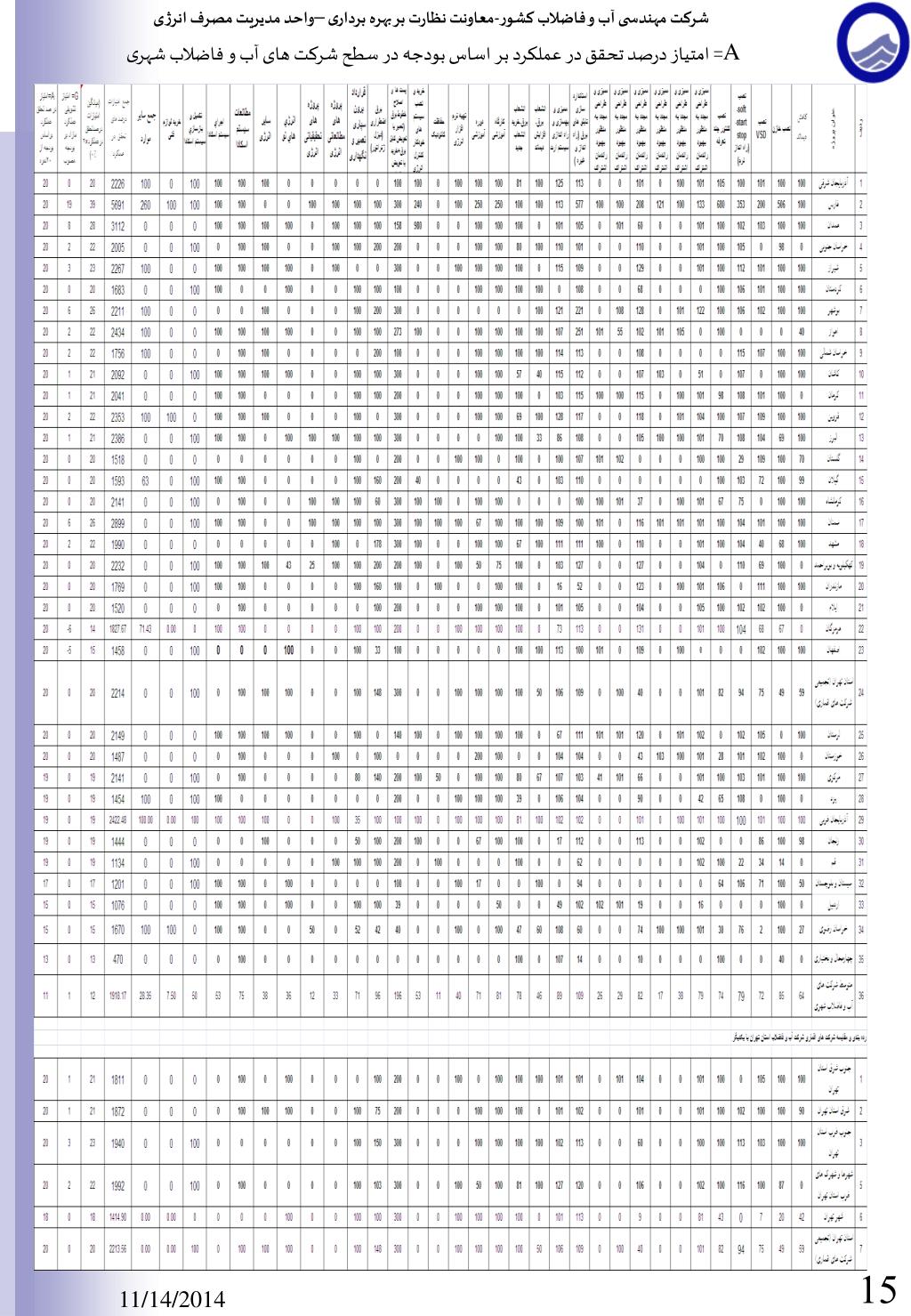

15. A= امتياز درصد تحقق در عملكرد بر اساس بودجه در سطح شرکت های آب و فاضلاب شهری

16. A= امتياز درصد تحقق در عملكرد بر اساس بودجه در سطح شرکت های آب و فاضلاب روستایی

17. B = امتياز درصد تحقق در هزينه بر اساس بودجه درصد تحقق جذب اعتبارات پيش بيني شده در بودجه بر اساس فرمول زير محاسبه شده است . B1= مجموع هزينه هاي پروژه هاي انرژي B2= مجموع اعتبارات پروژه هاي انرژي B3= درصد تحقق جذب اعتبارات پروژه هاي انرژيدر بودجه B3=B1*100/B2 B=B3*20/100 پروژه هایی که اعتبار آنها از محلی‌غیر از اعتبارات سرمايه ايي مصوب دربودجه‌ ‌سنواتي‌ نظیرجاری,طرح‌های‌عمرانی،بانک‌جهانی،خشکسالی وغیره)بوده است،جزء تعهدات مصوب قرارداده شده و درصد تحقق در عملکرد یاهزینه براساس نسبت عملکرد یا هزینه کرد به مقدار تعهد شده ی مصوب محاسبه شده است.

18. B = امتياز درصد تحقق در هزينه بر اساس بودجه در سطح شرکت های آب و فاضلاب شهری

19. B = امتياز درصد تحقق در هزينه بر اساس بودجه در سطح شرکت های آب و فاضلاب روستایی

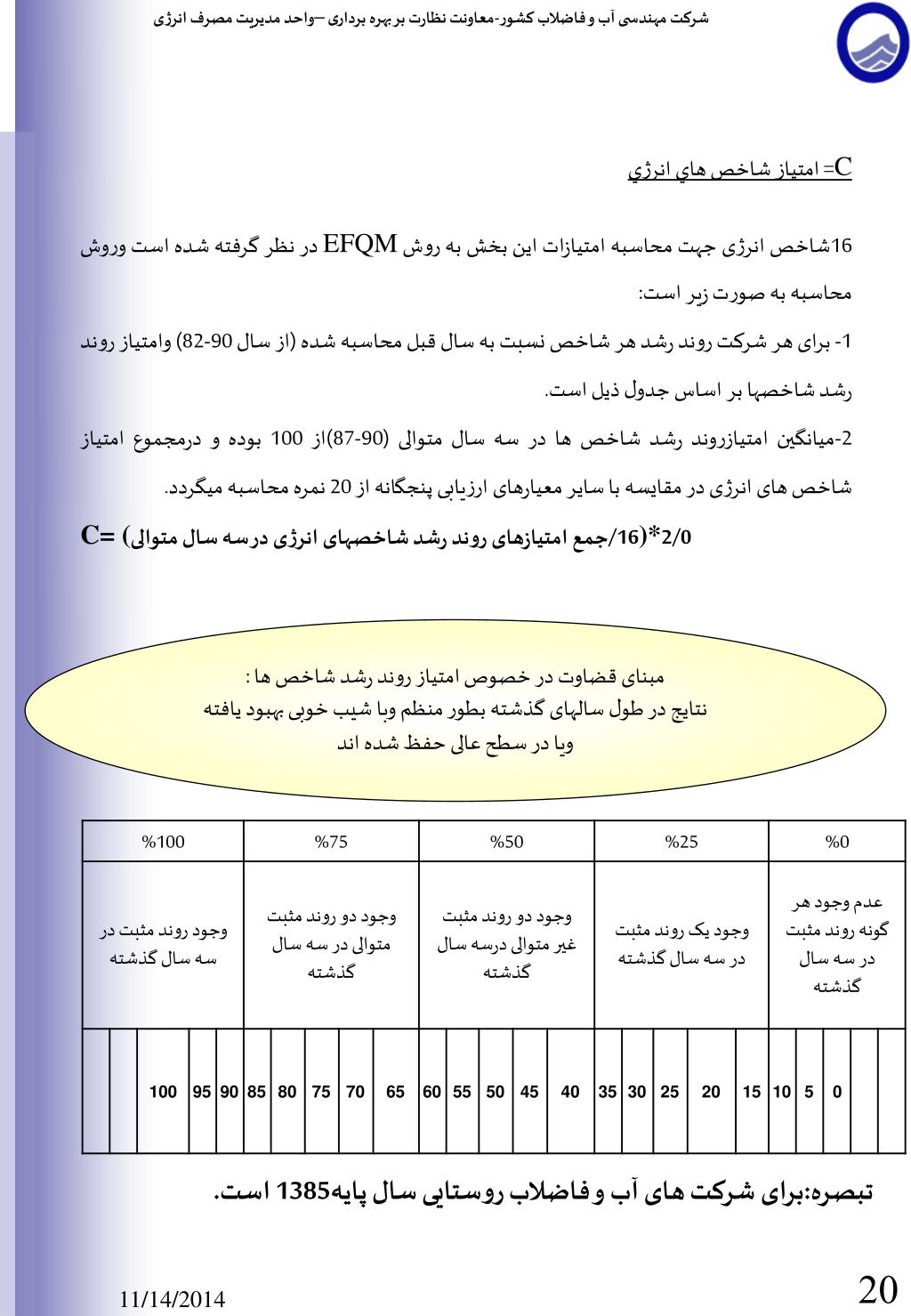

20. C= امتياز شاخص هاي انرژي 16شاخص انرژی جهت محاسبه امتیازات این بخش به روش EFQM در نظر گرفته شده است وروش محاسبه به صورت زیر است: 1- برای هر شرکت روند رشد هر شاخص نسبت به سال قبل محاسبه شده (از سال 90-82) وامتیاز روند رشد شاخصها بر اساس جدول ذیل است. 2-میانگین امتیازروند رشد شاخص ها در سه سال متوالی (90-87)از 100 بوده و درمجموع امتیاز شاخص های انرژی در مقایسه با سایر معیارهای ارزیابی پنجگانه از 20 نمره محاسبه میگردد. C= (16/جمع امتیازهای روند رشد شاخصهای انرژی در سه سال متوالی)*2/0 مبنای قضاوت در خصوص امتیاز روند رشد شاخص ها : نتایج در طول سالهای گذشته بطور منظم وبا شیب خوبی بهبود یافته ویا در سطح عالی حفظ شده اند تبصره:برای شرکت های آب و فاضلاب روستایی سال پایه1385 است.

21. متوسط شاخص های انرژی شرکت های آب وفاضلاب شهری در کل کشور(90-1382)

22. متوسط شاخص های انرژی شرکت های آب وفاضلاب روستایی در کل کشور(90-1382)

23. C= امتياز شاخص هاي انرژي در سطح شرکت های آب وفاضلاب شهری

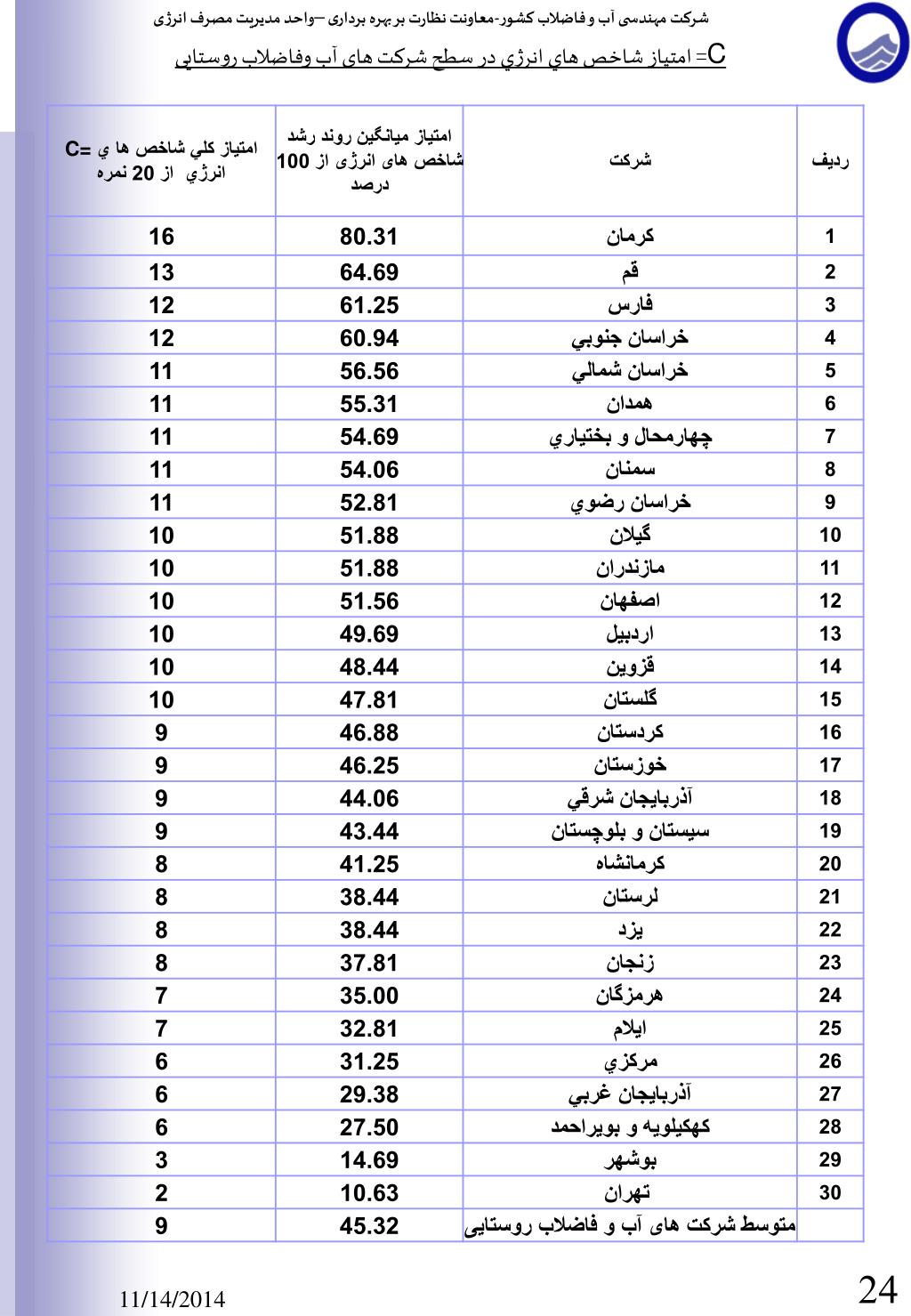

24. C= امتياز شاخص هاي انرژي در سطح شرکت های آب وفاضلاب روستایی

25. D= امتياز بهره وري انرژي D=امتياز بهره وري انرژي یا ميزان صرفه جويي(بازگشت سرمايه) انجام شده از 20 نمره بوده و بر اساس فرمول ذيل محاسبه ميگردد. = C1صرفه جويي انرژي بدست آمده (میلیون ريال) = C2 هزينه برق (میلیون ريال) = C3 هزينه عملكرد براساس بودجه (هزينه پروژه انرژي ) (میلیون ريال) D=C1*100/(C2+C3)*0.2=امتیاز بهره وری انرژی

26. D= امتياز بهره وري انرژي در سطح شرکت های آب و فاضلاب شهری

27. D= امتياز بهره وري انرژيدر سطح شرکت های آب و فاضلاب روستایی

28. E=امتيازماتريس مديريت انرژي انرژي به 6 ماتريس مديريت بخش وهر بخش به 4 سطح (از صفر تا 4 ) تقسيم شده است كه امتياز بخش ها به شرح ذيل ميباشد : E1= سياست درزمينه كنترل مصرف انرژي E2= سازماندهي E3= ارتباط جهت ايجاد انگيزه (ارتباطات) E4= سيستم اطلاعاتي و كنترل E5= تبليغات جهت صرفه جويي E6= سرمايه گذاري E=(E1+E2+E3+E4+E5+E6)*20/100

29. ماتريس مديريت انرژي بخش 3-1 (ويرايش 1)

30. ماتريس مديريت انرژي بخش6-4 (ويرايش 1)

31. امتياز هر سطح در ماتريس مديريت انرژي

32. E=امتيازماتريس مديريت انرژي در سطح شرکت های آب و فاضلاب شهری

33. E=امتيازماتريس مديريت انرژي در سطح شرکت های آب و فاضلاب روستایی
