  1. 实验七 常用仪器的使用 南京农业大学物理实验中心

  2. 一. 实验简介 二. 实验目的 三. 实验仪器 四. 实验原理 五. 实验内容与步骤 六. 实验数据记录与处理 南京农业大学物理实验中心

  3. 一、实验简介 示波器全名为阴极射线示波器。它是观察和测量电信号的一种电子仪器。信号发生器是能够产生多种电信号的仪器，例如不同频率的正弦波、锯齿波、方波等。

  4. 二、 实验目的 1. 掌握示波器和信号发生器的使用方法. 2. 学习使用示波器测量观察信号的电压、 频率、位相差的方法. 3. 学习使用示波器测量观察李萨如图形.

  5. 三、实验仪器 • V－252型双踪示波器 • SG1020S型信号发生器 • 连接线数条

  6. 四. 实验原理 李萨如图: 在示波器工作于X-Y的状态下，在两路信号输入端分别加上两个正弦电压信号，当两电压信号的频率成整数比时，光点将走一个特殊形状的轨迹，叫李萨如图。其图的形状由两信号频率比及相位差而定。 李萨如图中，形成闭合图形时，水平切点数与竖直切点数之比恰好与频率成反比，即 fy∶fx=nx∶ny.

  7. 李萨如图

  8. 五、实验内容 V－252型示波器 介绍

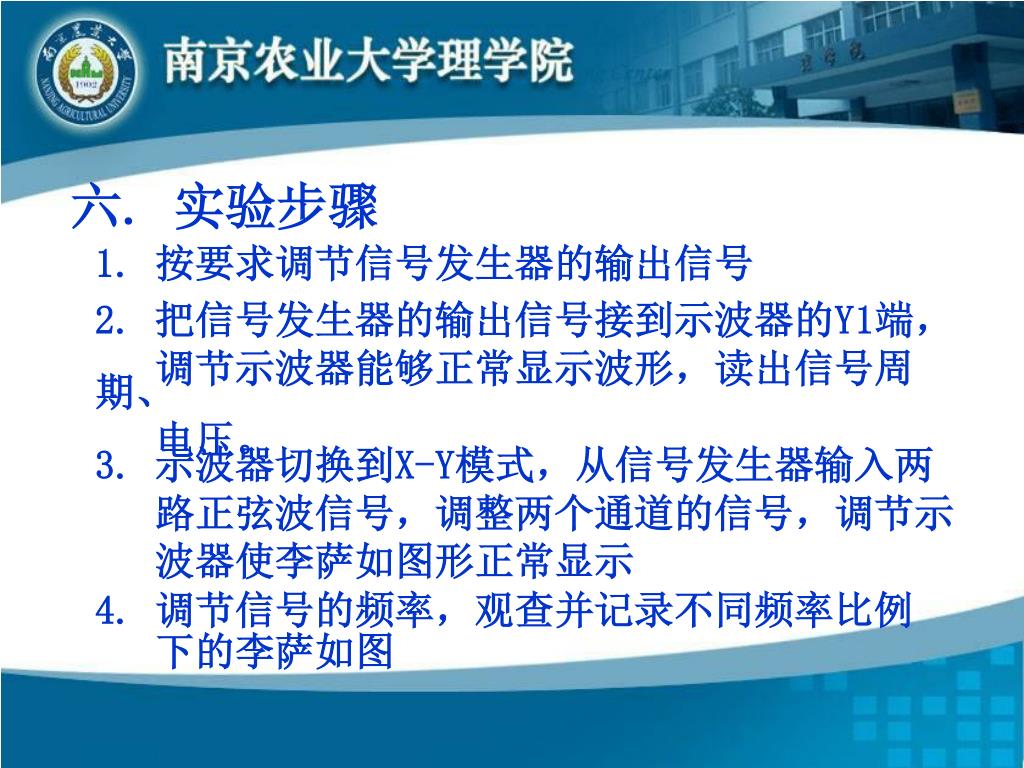

  9. 六. 实验步骤 1. 按要求调节信号发生器的输出信号 2. 把信号发生器的输出信号接到示波器的Y1端， 调节示波器能够正常显示波形，读出信号周期、 电压。 3. 示波器切换到X-Y模式，从信号发生器输入两 路正弦波信号，调整两个通道的信号，调节示 波器使李萨如图形正常显示 4. 调节信号的频率，观查并记录不同频率比例 下的李萨如图

  10. 注意事项: 1. 荧光屏上的光点不能调得太亮，并且不能 长时间停留在屏上，以免损坏荧光屏 2. 使用示波器应轻轻旋动各旋钮，当旋钮拧 不动时不可强拉硬转，否则将损坏仪器 3. 实验过程中，光点强度不能太高，短时间不使用时，应将辉度关掉
