1. Проведение обследования системы электроснабжения предприятия для внедрения системы компенсации реактивной мощности и фильтрации гармоник В.Л. Иткин, Д.А. Петров, ООО «Матик-электро»

2. Причины внедрения устройств компенсации реактивной мощности и фильтрации гармоник • Требования энергоснабжающих организаций • Стремление к снижению затрат на электроэнергию • Высвобождение мощностей на имеющихся подстанциях • Отрицательное влияние высших гармоник на работу оборудования

3. МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ЭНЕРГЕТИКИРОССИЙСКОЙ ФЕДЕРАЦИИПРИКАЗ от 22 февраля 2007 г. N 49О ПОРЯДКЕ РАСЧЕТАЗНАЧЕНИЙ СООТНОШЕНИЯ ПОТРЕБЛЕНИЯ АКТИВНОЙИ РЕАКТИВНОЙ МОЩНОСТИ ДЛЯ ОТДЕЛЬНЫХ ЭНЕРГОПРИНИМАЮЩИХУСТРОЙСТВ (ГРУПП ЭНЕРГОПРИНИМАЮЩИХ УСТРОЙСТВ) ПОТРЕБИТЕЛЕЙЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, ПРИМЕНЯЕМЫХ ДЛЯ ОПРЕДЕЛЕНИЯОБЯЗАТЕЛЬСТВ СТОРОН В ДОГОВОРАХ ОБ ОКАЗАНИИ УСЛУГПО ПЕРЕДАЧЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ(ДОГОВОРАХ ЭНЕРГОСНАБЖЕНИЯ) Предельные значения коэффициента реактивной мощности Положение точки присоединения потребителя к электрической сети:

4. Причины низкого коэффициента мощности • Значительное количество асинхронных приводов • Недогруженные асинхронные двигатели • Недогруженные трансформаторы • Большая мощность систем освещения без компенсации • Мощные полупроводниковые устройства

5. cosφ 1,0 cosφном 0,8 0,6 0,4 0,2 0,6 β, % 0 0,2 0,4 0,8 1,0 1,2 βном График зависимости коэффициента мощности от загрузки

7. ЦЕЛЬ обследованияСЭС В сроки, предусмотренные программой модернизации/развития, определить тип, количество и точки подключения оборудования для КРМ и ФГ в объемах, необходимых для достижения в точке/точках балансовой принадлежности коэффициента мощности, заданного энергоснабжающей организацией и уровня гармонических составляющих, регламентированных Приказом №49 от 22.02.2007.

8. Основные вопросы перед началом обследования СЭС • Определение мощности и специфики потребителей • Определение мощностей источников питания и состояния распределительных сетей • Определение наличия и мощностей существующего оборудования для КРМ и ФГ • Существующие/прогнозируемые тарифы на реактивную мощность, технические условия на подключение

9. Определение точек подключения устройств КРМ T1 35/6 T2 35/6 T3 6/0,4 M M M КУ1 КУ2 M M КУ3

10. Wh Wh varh Wh varh varh Определение точки подключения устройства КРМ Граница балансовой принадлежности Граница балансовой принадлежности НЕ ПРАВИЛЬНО ! TV TV М М Активная мощность Реактивная мощность, потребляемая из сети Реактивная мощность, потребляемая из КУ

11. Определение точек проведения замеров T1 35/6 T2 35/6 T3 6/0,4 M M M КУ2 КУ1 M M КУ3

12. Анализатор качества электроэнергии HIOKI 3196 Прибор включает в себя функции: 1. Анализатора качества электроэнергии 2. Осциллографа 3. Мультиметра 4. Регистратора Прибор позволяет производить анализ всех параметров электроэнергии согласно ГОСТ 13109-97 с высокой точностью и широким диапазоном измеряемых величин: - Отклонение напряжения - Колебание напряжения - Доза фликера: кратковременная, длительная - Несинусоидальность: кривой напряжения, гармонических составляющих трехфазных сетей - Отклонение частоты - Импульсное перенапряжение - Длительность провала напряжения - Несимметричность напряжения трехфазных сетей - Коэффициент временного перенапряжения

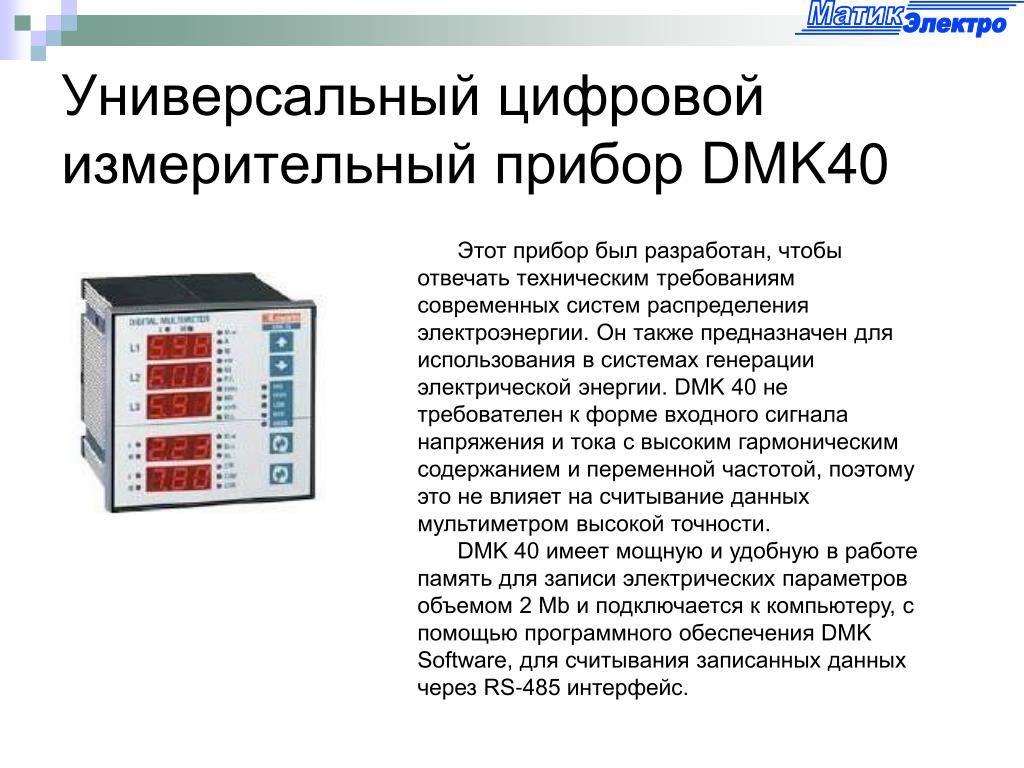

13. Универсальный цифровой измерительный прибор DMK40 Этот прибор был разработан, чтобы отвечать техническим требованиям современных систем распределения электроэнергии. Он также предназначен для использования в системах генерации электрической энергии. DMK 40 не требователен к форме входного сигнала напряжения и тока с высоким гармоническим содержанием и переменной частотой, поэтому это не влияет на считывание данных мультиметром высокой точности. DMK 40 имеет мощную и удобную в работе память для записи электрических параметров объемом 2 Mb и подключается к компьютеру, с помощью программного обеспечения DMK Software, для считывания записанных данных через RS-485 интерфейс.

14. Получение данных по параметрам электропотребления и качества электроэнергии СИСТЕМЫ АСКУЭ ЗАМЕРЫ АНАЛИЗАТОРАМИ

15. Результаты замеров Динамика потребления активной и реактивной мощности и коэффициент мощности

16. Результаты замеров

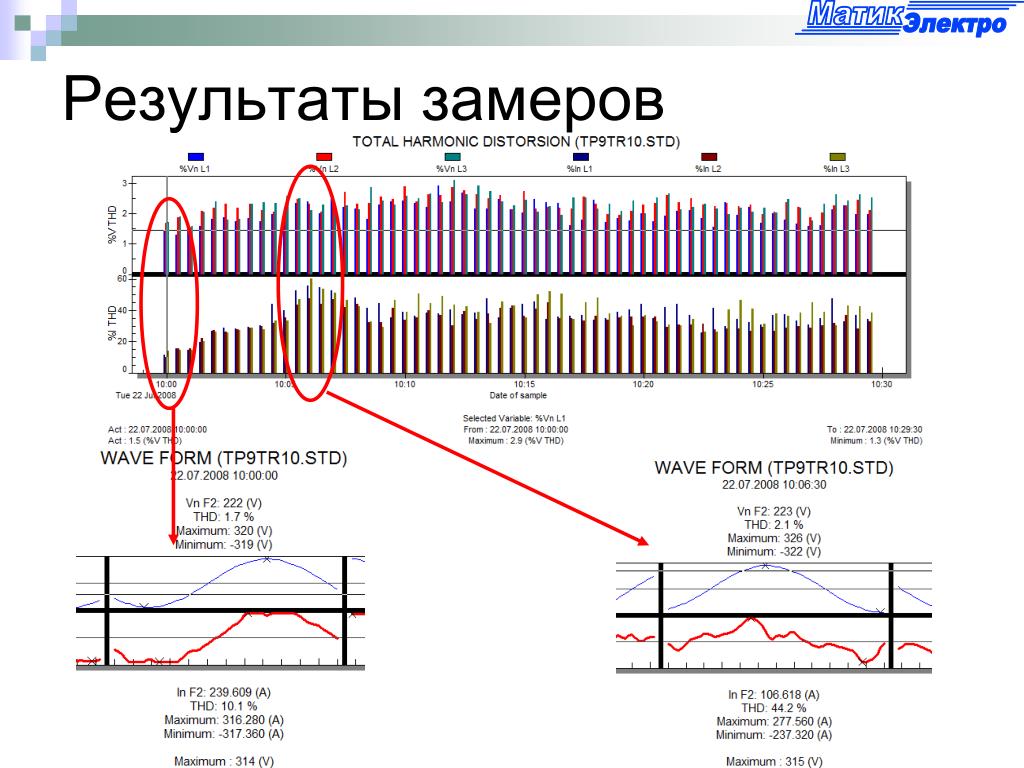

17. Результаты замеров

18. Конденсаторная установка Фильтрокомпенси-рующее устройство Батарея статических конденсаторов Подбор оборудования для компенсации реактивной мощности 0,4 кВ 6(10) кВ 35 кВ 110 кВ • Напряжение • Тип, конфигурация • Исполнение УХЛ4.2 У3 ХЛ1 ХЛ1 (контейнер)

19. Подбор оборудования для компенсации реактивной мощности КРМ-0,4-400-50 КРМ-0,4-400-25 Динамика потребления реактивной мощности и работа автоматической конденсаторной установки Коэффициент мощности до и после компенсации

20. Подбор оборудования для компенсации реактивной мощности Определение порядкового номера гармоники резонанса при внедрении конденсаторной установки n – порядковый номер гармоники, на которой произойдет резонанс; Sгаб – габаритная мощность трансформатора; ηкз – напряжение КЗ; Qуст – мощность конденсаторной установки.

21. Технико-экономическое обоснование внедрения КРМ • Отсутствие штрафов за низкий коэффициент мощности на границе балансовой принадлежности • Снижение оплаты за реактивную мощность • Снижение оплаты за активную мощность (снижение потерь, повышение коэффициента мощности) • Высвобождение мощностей на существующих ТП • Снижение потребления топлива

22. ЛукОЙЛ - АИК Строительное управление управделами президента ТНК-Нягань Хакасская Генерирующая компания АК ЯкутскЭнерго Братский Алюминиевый завод Чебоксарский электроаппаратный завод Клинский Пивоваренный завод Объекты • Нижнекамск Дивинил • Петропавловск-Камчатский морской торговый порт • Таганрогский морской торговый порт • Пивоваренная компания «Балтика-Хабаровск» • Московский Пиво-Безалкогольный комбинат Очаково • Псковский Молокозавод • Минский Тракторный завод • Ставропольский Бройлер
