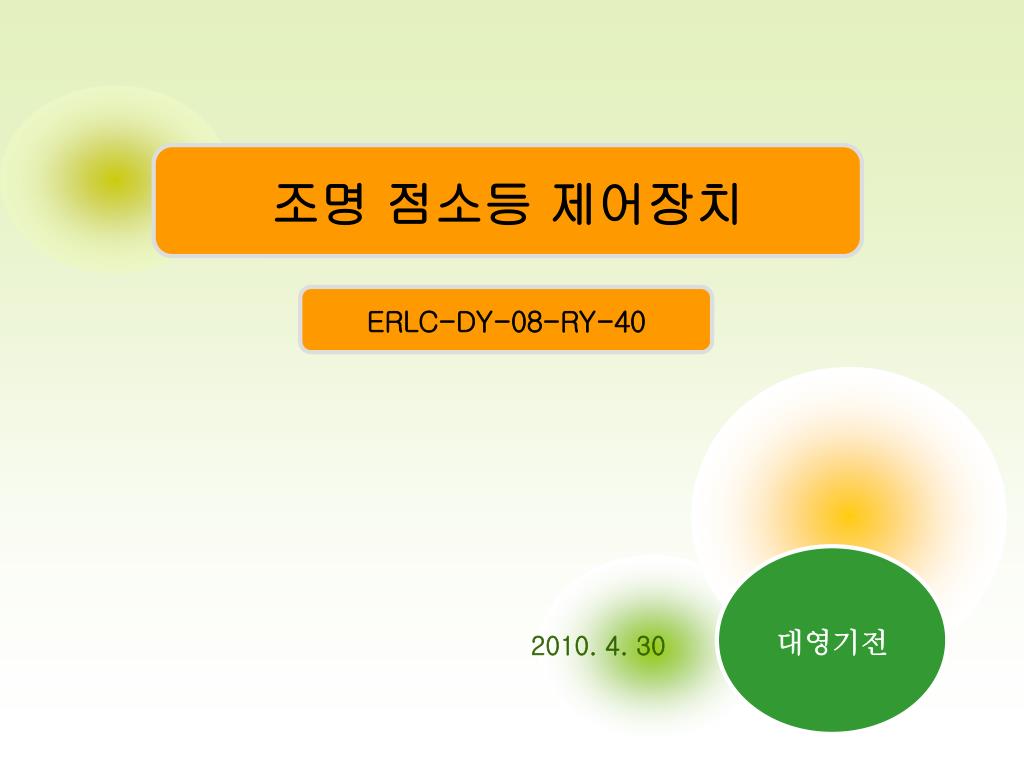

  1. 조명 점소등 제어장치 ERLC-DY-08-RY-40 대영기전 2010. 4. 30

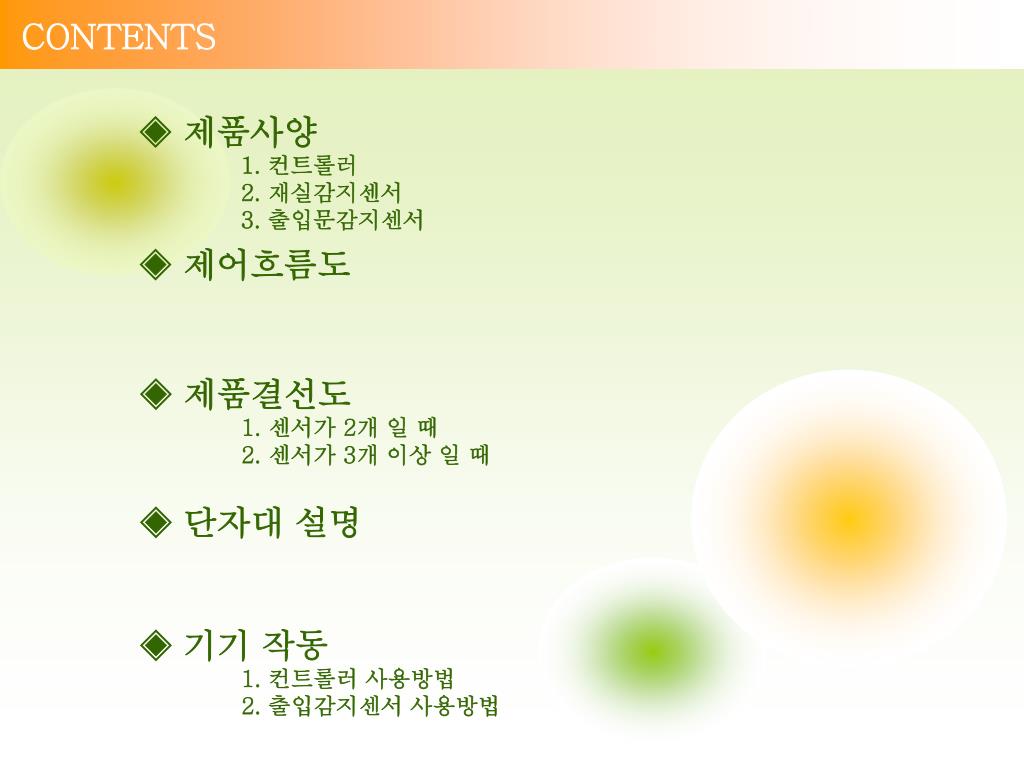

  2. CONTENTS ◈ 제품사양 1. 컨트롤러 2. 재실감지센서 3. 출입문감지센서 ◈ 제어흐름도 ◈ 제품결선도 1. 센서가 2개 일 때 2. 센서가 3개 이상 일 때 ◈ 단자대 설명 ◈ 기기 작동 1. 컨트롤러 사용방법 2. 출입감지센서 사용방법

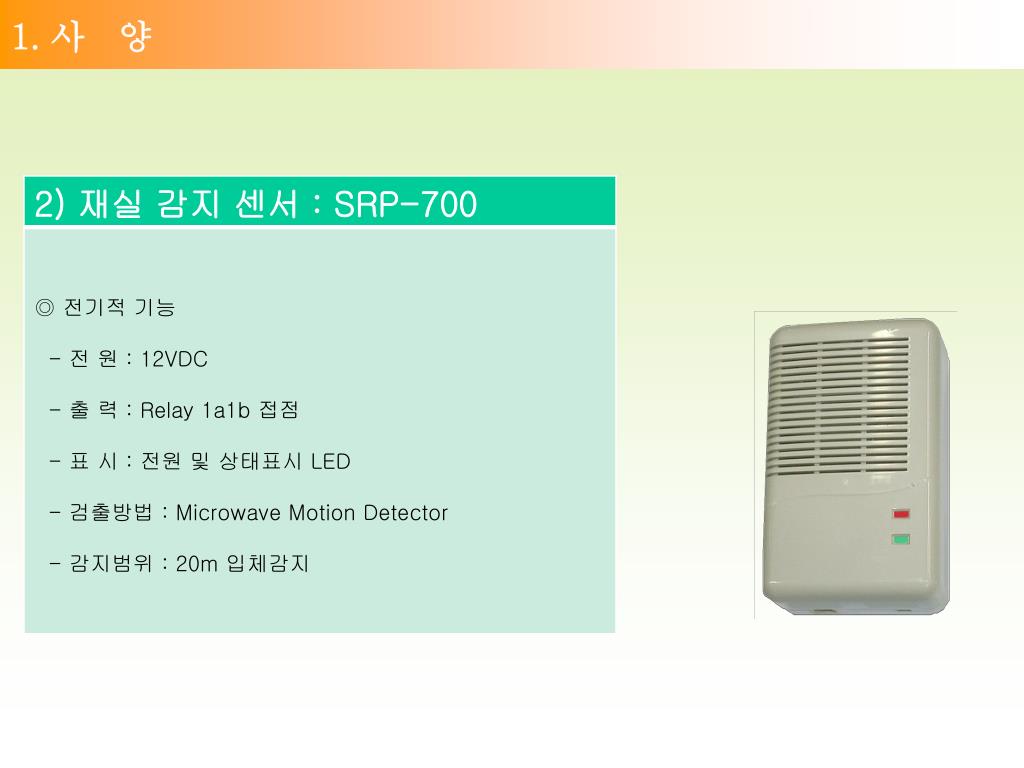

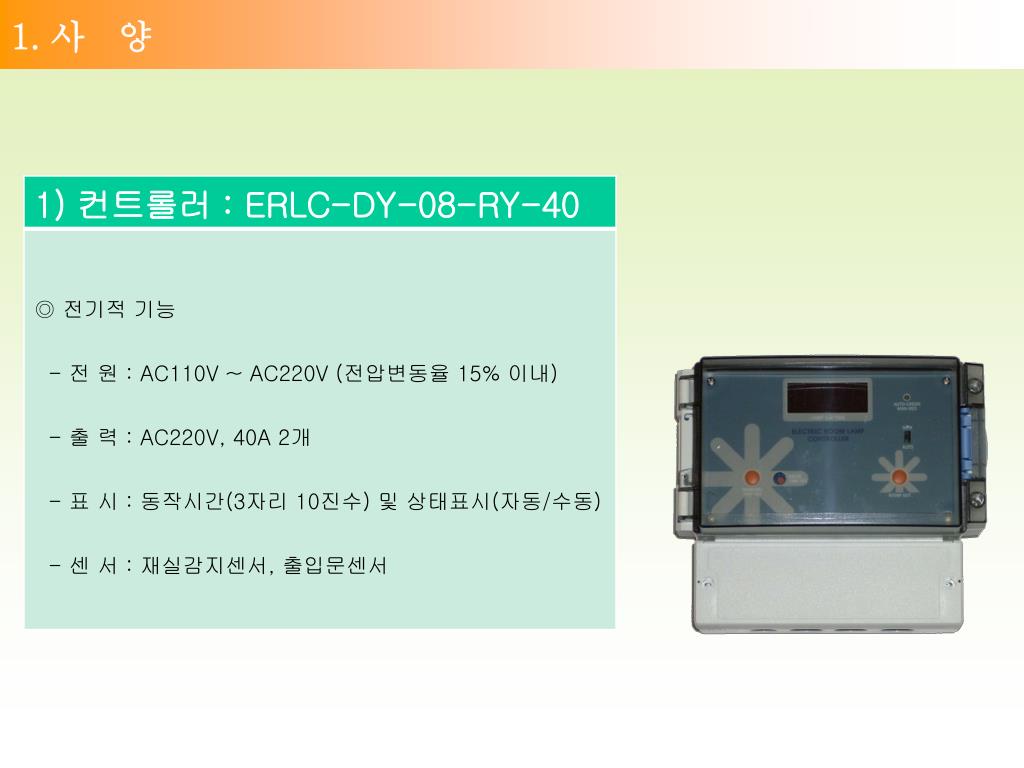

  3. 1. 사 양

  4. 1. 사 양

  5. 1. 사 양

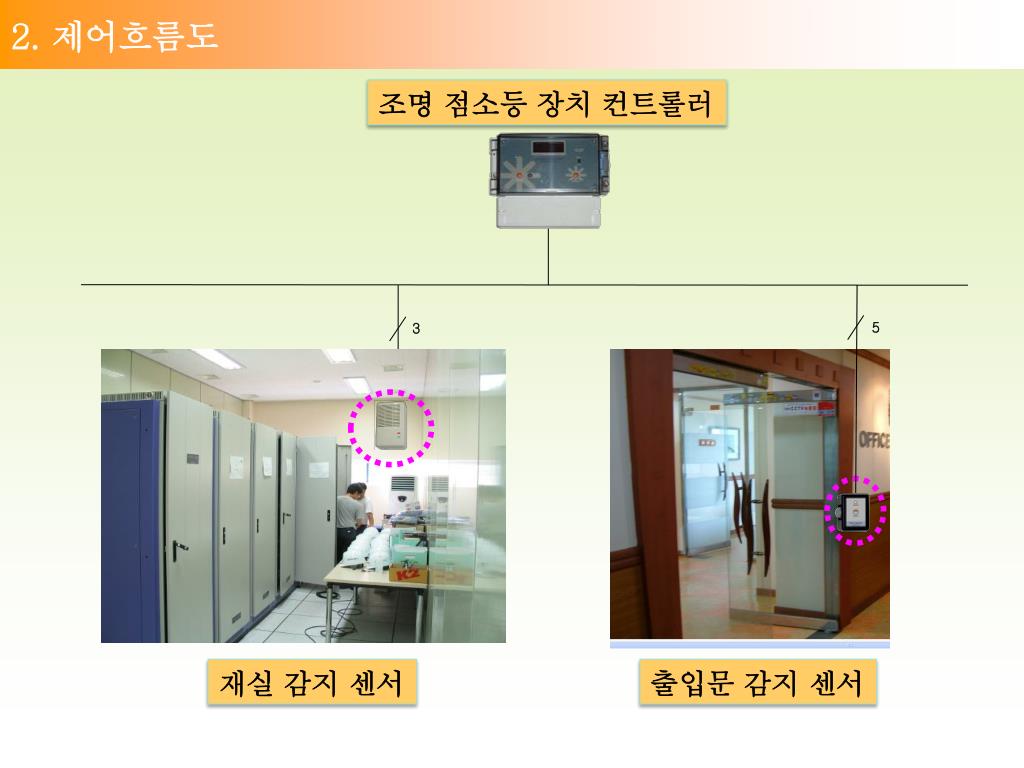

  6. 2. 제어흐름도 조명 점소등 장치 컨트롤러 5 3 재실 감지 센서 출입문 감지 센서

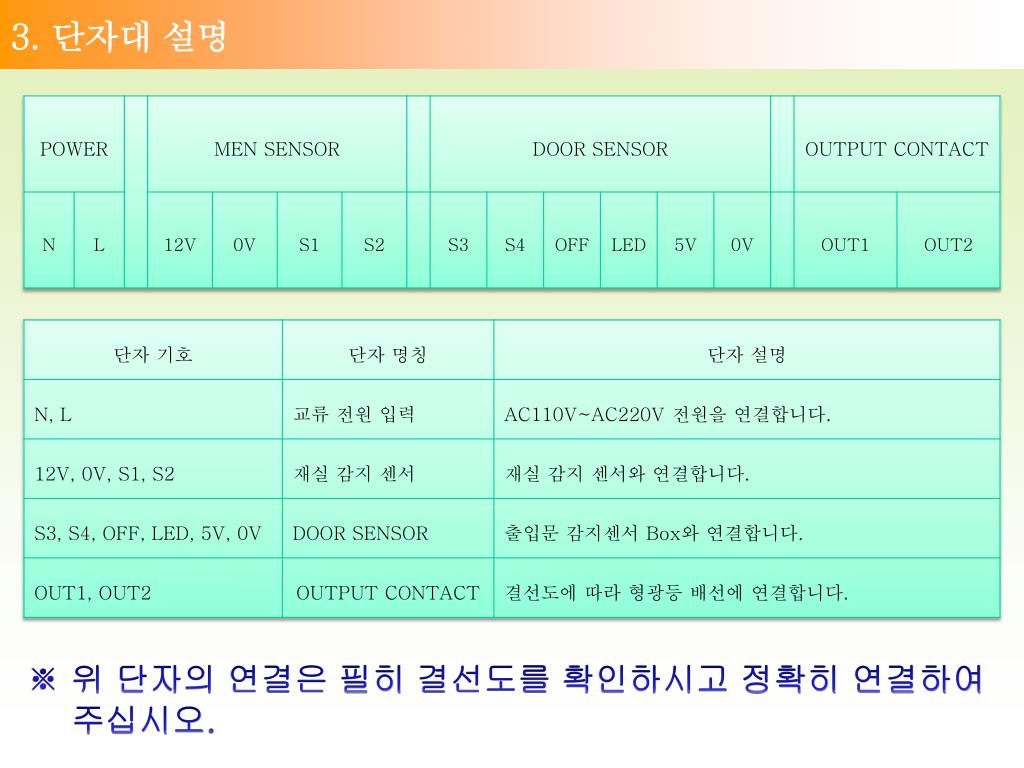

  7. 3. 단자대 설명 ※ 위 단자의 연결은 필히 결선도를 확인하시고 정확히 연결하여 주십시오.

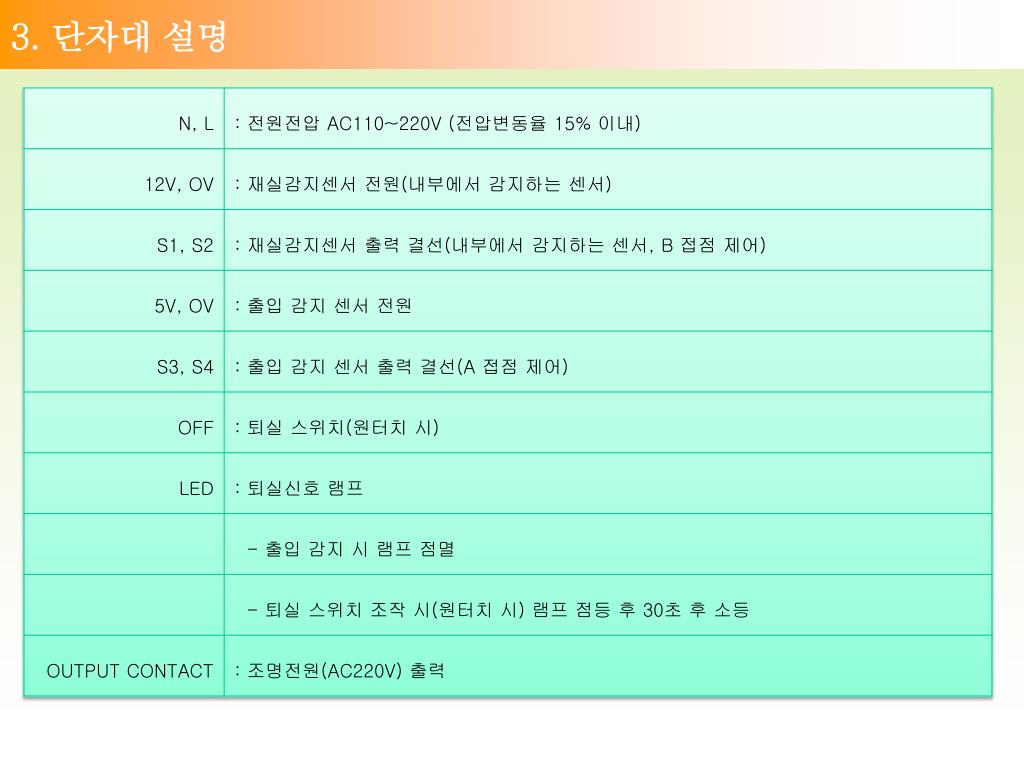

  8. 3. 단자대 설명

  9. 4. 결선도

  10. 4. 결선도

  11. 4. 결선도

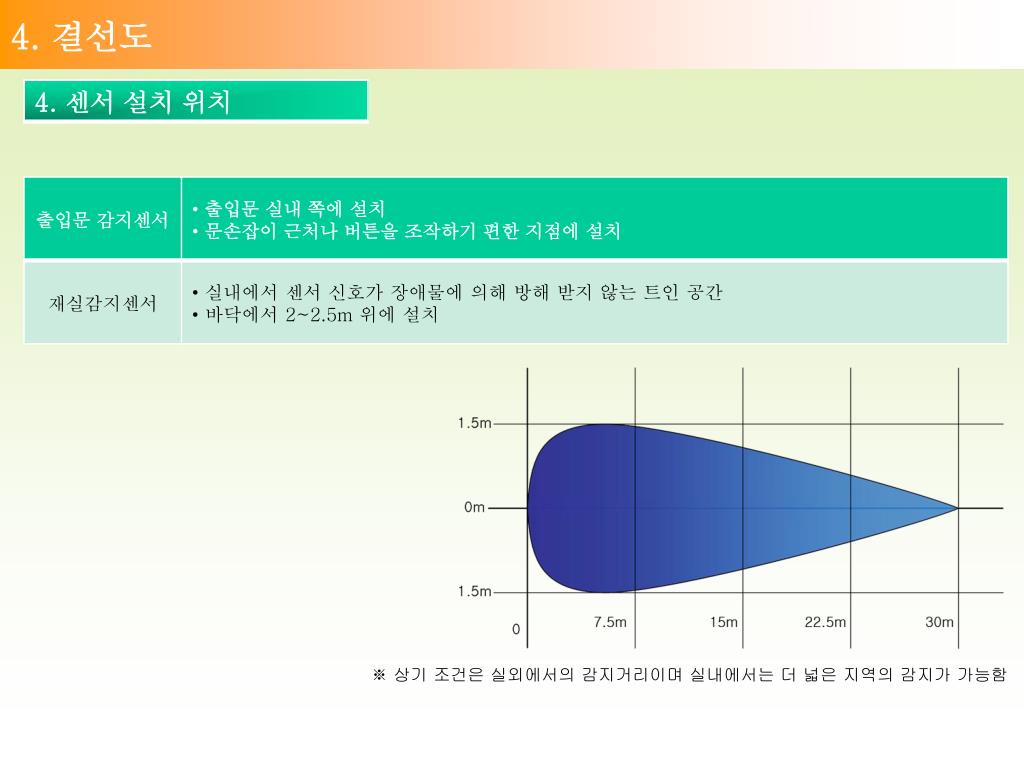

  12. 4. 결선도 ※ 상기 조건은 실외에서의 감지거리이며 실내에서는 더 넓은 지역의 감지가 가능함

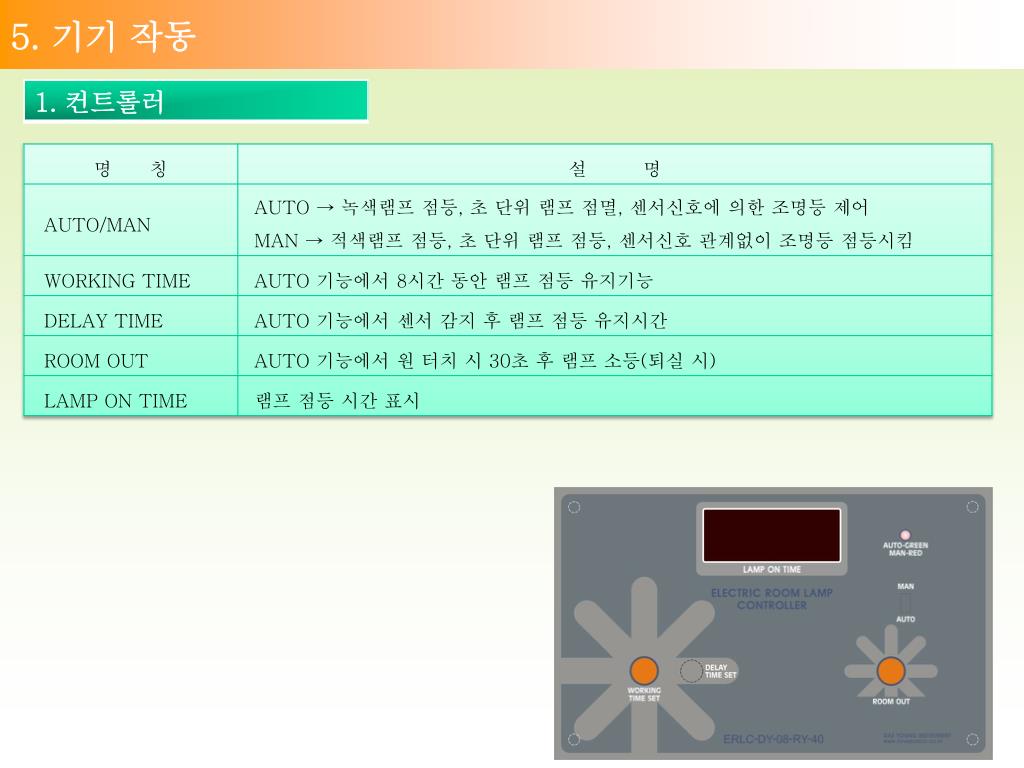

  13. 5. 기기 작동

  14. 5. 기기 작동 ※ 퇴실 버튼을 누르면 감지 LED가 점멸에서 점등으로 고정이 되며 30초 후에 실내 전등이 소등됩니다. 다시 스위치를 원터치로 누르면 퇴실 기능이 취소가 되고 기존의 감지 모드로 전환이 됩니다. 또한, 실내에 인원이 남아있어 재실감지센서에 감지가 되면 퇴실 기능은 바로 취소가 되고 감지 모드를 유지합니다.
