  1. 2 变压器 • 本章重点: 变压器的三个变换原理、外特性及效率

  2. 一.结构 二.原理 三.应用性分析

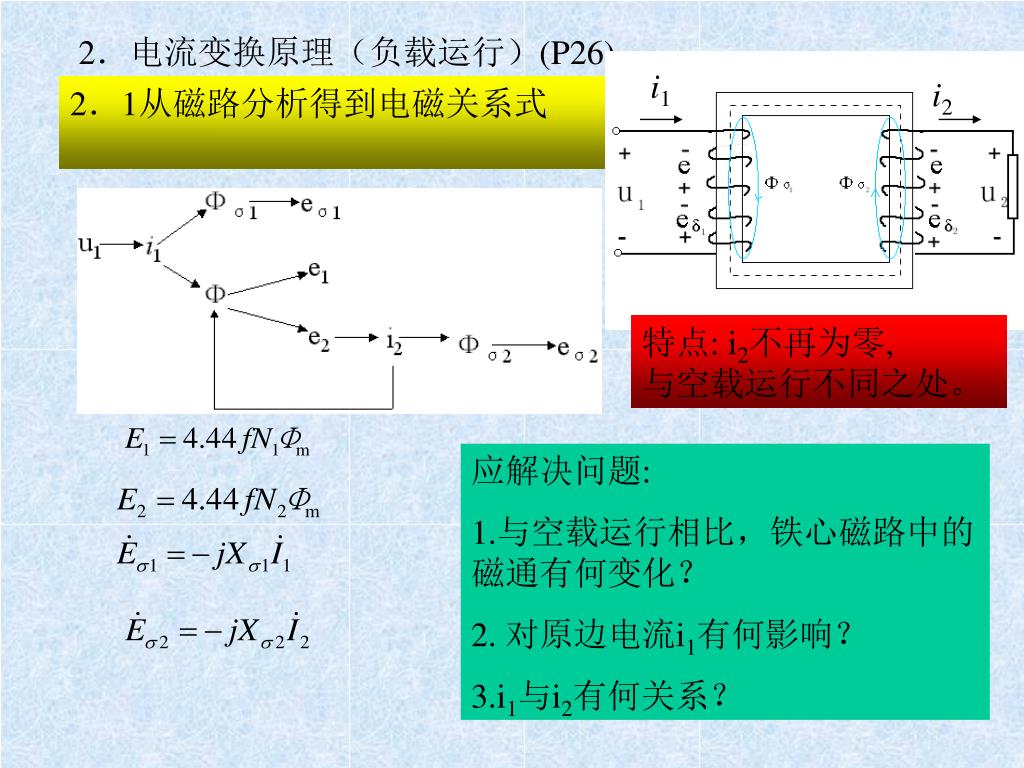

  3. 2．电流变换原理（负载运行）(P26) i1 i2 2．1从磁路分析得到电磁关系式 特点: i2不再为零, 与空载运行不同之处。 应解决问题: 1.与空载运行相比，铁心磁路中的磁通有何变化？ 2. 对原边电流i1有何影响？ 3.i1与i2有何关系？

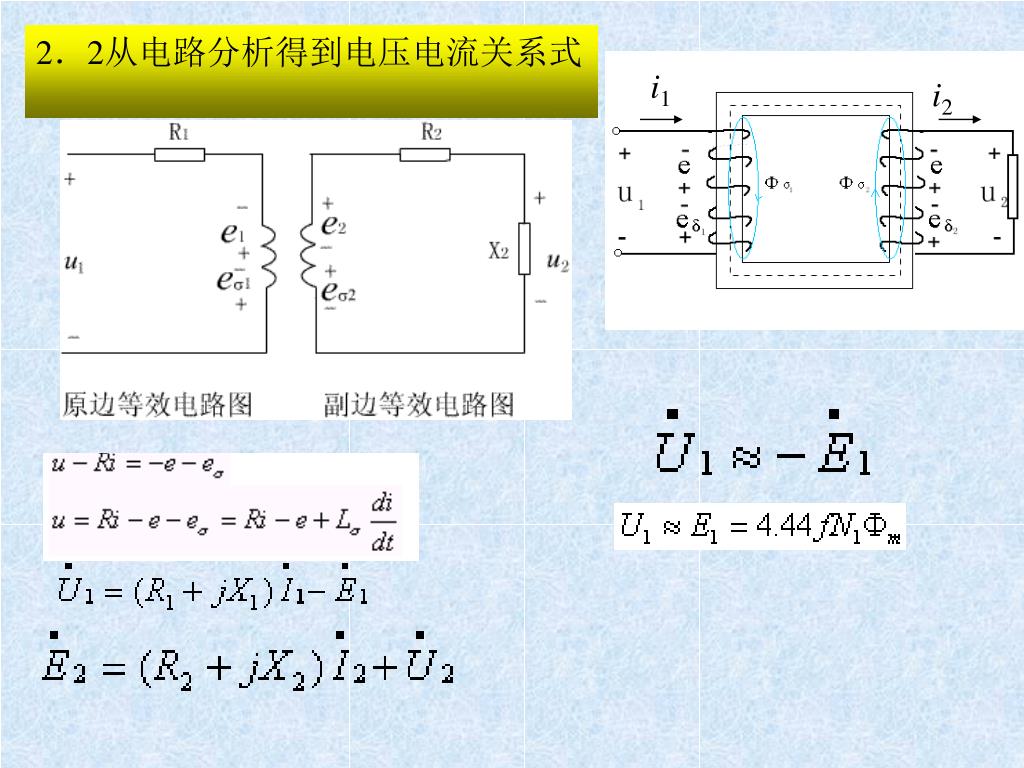

  4. i1 i2 2．2从电路分析得到电压电流关系式

  5. i1 i2 2．3磁动势平衡及电流变换作用 应解决问题: 1.与空载运行相比，铁心磁路中的磁通有何变化？ 2. 对原边电流i1有何影响？ 3.i1与i2有何关系？

  6. 3.阻抗变换(P31)

  7. i1 i2 三.应用性分析 1外特性

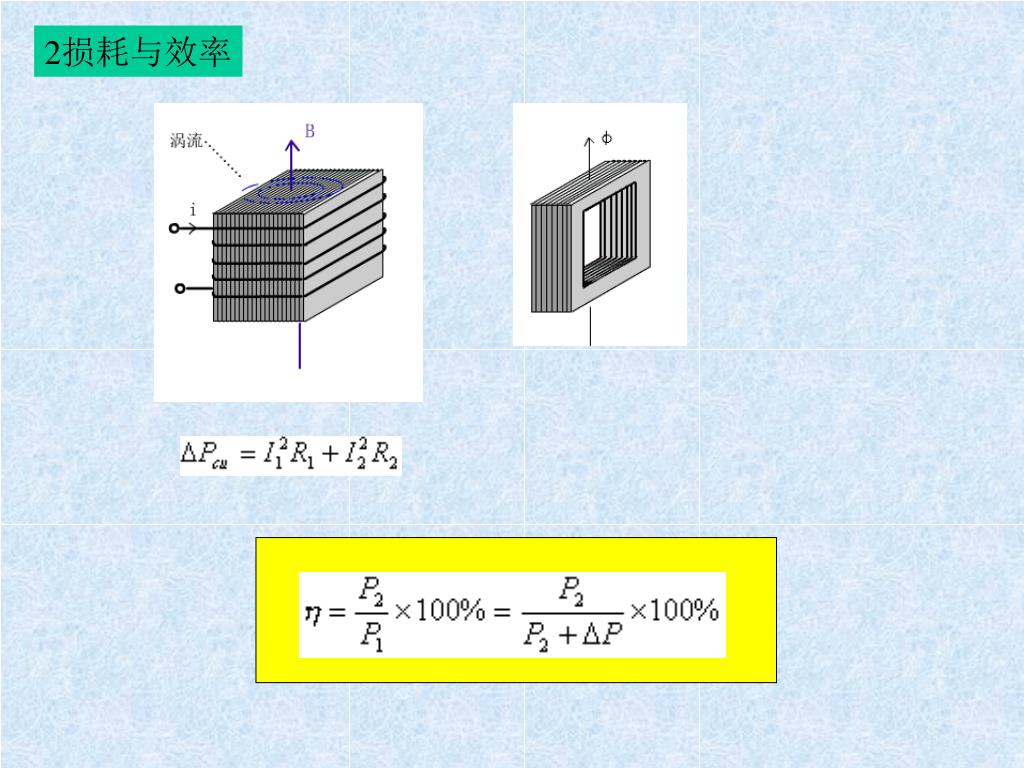

  8. 2损耗与效率
