Presentation Transcript

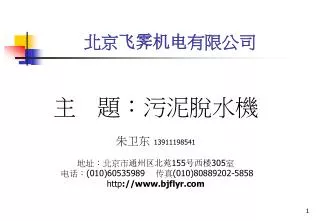

  1. 主 題：污泥脫水機 朱卫东 13911198541 地址：北京市通州区北苑155号西楼305室 电话：(010)60535989传真(010)80889202-5858 http://www.bjflyr.com 北京飞霁机电有限公司

  2. 污泥脫水機之種類 • 離心式污泥脫水機 • 螺旋式污泥脫水機 • 板框式污泥脫水機 • 帶 式污泥脫水機

  3. 帶式污泥脫水機之種類 • 依外型區分： 側板式 框架式 • 依濾布數量區分： 單濾布 雙濾布 三濾布 四濾布

  4. 離心式污泥脫水機 • 優點： 占地小 省 水 • 缺點： 造價及維修費用高 震動與噪音大 耗電

  5. 螺旋式污泥脫水機 • 優點： 泥餅含水率低 • 缺點： 處理量小

  6. 板框式污泥脫水機 • 優點： 泥餅含水率低 • 缺點： 處理量小

  7. 帶式污泥脫水機 • 優點： 造價低、連續式操作、處理量大 • 缺點： 用水量大

  8. 污泥脫水機之市場佔有率

  9. 污泥脫水機處理能力之計算方法 • 前言： 1.一般皆以1%之活性污泥為計算標準。 2.處理能力表示為每小時所能壓榨出絕乾污泥之重量(ds-kg/hr) • 計算方式： 1.原水水量×水中懸浮物含量(ss) 2.污泥量×污泥濃度 3.泥餅之寬×泥餅厚度(高)×濾布行走速度×(1-泥餅含水率)

  10. YQD污泥脫水機之特點 • 前言： YQD污泥脱水机属带式压滤机之一种，产品涵盖有侧板式与框架式，更有单滤带、双滤带、三滤带与四滤带各种机型，因其所使用之脱水滤带有别于一般脱水机所使用之滤带，系采用特殊工艺生产，制成单一材质编织而成之织毛式滤布，于表面织有同方向性之织毛，因此污泥捕集率高，排水效率更快，可有效增加脱水机之处理能力与降低泥饼中之含水率。

  11. YQD污泥脫水機之特點 一、织毛式滤带与一般滤带之差异 ‧一般滤带 表面平滑，渗水速度慢，压力采缓慢渐进方式，故行程较长，网孔小，易阻塞，生物污泥、油性污泥与黏性污泥于挤压时较易产生侧滑现象或黏着于滤布上，造成大量污泥回流，引发前处理负担，同时滤布也不容易清洗干净。

  12. YQD污泥脫水機之特點 • 织毛式滤带 表面织有具同方向性之织毛，当污泥落至滤带上时，织毛受重力自然躺平，将表面积全部覆盖起来，游离水及泥中挤压出的水分经由毛细现象瞬间排走，挤压后的泥饼利用纤维之弹性将滤带上之泥饼弹起，残留在滤布上之污泥少，故不会阻塞滤带网孔，适用于各种污泥，网孔比一般网带大很多，故排水速度极快，比使用一般网带之压滤机更加省水、省电，占地又小，处理量约为一般网带压滤机之2~2.5倍，污泥回收率高(95%~98%)。

  13. YQD污泥脫水機之特點 二、外型尺寸与占地面积 由于YQD污泥脱水机所使用之滤材为织毛式滤带，因其具有优越之排水性能，故脱水行程仅需一般带式压滤机之一半，整体机台尺寸亦相对较小，可节省厂区之占地空间与相关周边设施。

  14. YQD污泥脫水機之特點 三、YQD四滤带脱水机主要机构 ‧特殊挤泥机构 ‧第一段:双滤带压泥脱水区 ‧第三段:双滤带强力压泥脱水区

  15. YQD污泥脫水機之特點 • 特殊挤泥机构 在本机构中运用各种不同之推挤装置将第一段压榨出之泥饼捣碎成泥团，进而推挤泥团将水分释放出来，减少泥团的体积，再将泥团推挤至第二段压榨区进行强力压榨。

  16. YQD污泥脫水機之特點 • 第一段:双滤带压泥脱水区 污泥由凝集槽进入重力浓缩区排除大部分之游离水后，随即进入第一段之压榨区压榨污泥中的含水，压榨后之泥饼导入本机型之特殊挤泥机构。

  17. YQD污泥脫水機之特點 • 第二段:双滤带强力压泥脱水区 进入第二段压榨区之污泥由于经过强力挤泥机构再次将泥团中的水分压出并排除，污泥经由本区之强力压榨后，可使压榨出之泥饼含水滤更低。

  18. YQD污泥脫水機之特點 五、YQD污泥脫水機實例

  19. YQD-A型污泥脫水機規格及處理能力表

  20. YQD-C型污泥脫水機規格及處理能力表

  21. YQD-1000C型處理能力表

  22. YQD双滤带污泥脱水机示意图

  23. YQD双滤带污泥脱水机示意图

  24. YQD双凝集槽污泥脱水机示意图

  25. YQD双凝集槽污泥脱水机示意图

  26. YQD污泥脫水機之特點 四、YQD污泥脫水機所使用之織毛式濾帶

  27. YQD污泥脫水機之特點

  28. 污泥脱水机计量公式

  29. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型

  30. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型

  31. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型

  32. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型

  33. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型

  34. 高效率双滤带式污泥脱水机规格明细表 机型：YQD – 800A型
