  1. 국내의 HFC망 현황과 발전 방향 2002. 5 파워콤(주) 네트웍운영단

  2. 목 차 • 케이블TV와 HFC망의 국내 도입 과정 • HFC망 개요 • HFC망의 현황 • HFC망의 개방 • HFC망을 이용한 복합서비스 • HFC망의 발전방향 • 첨부 : HFC망 시연회 참고자료

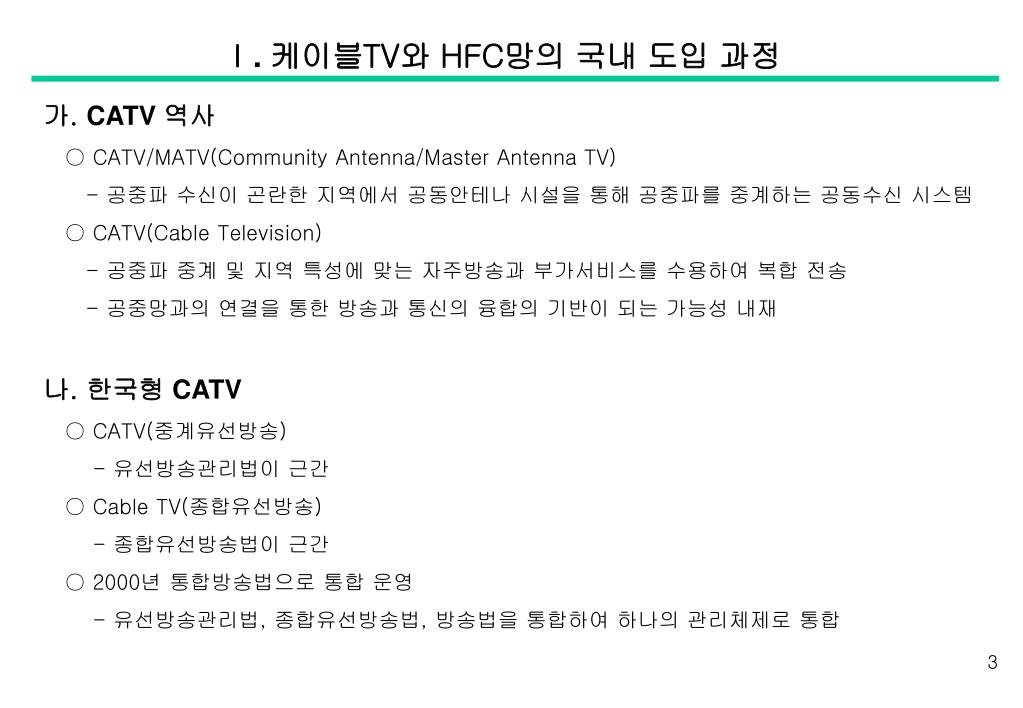

  3. Ⅰ. 케이블TV와 HFC망의 국내 도입 과정 가. CATV 역사 ○ CATV/MATV(Community Antenna/Master Antenna TV) - 공중파 수신이 곤란한 지역에서 공동안테나 시설을 통해 공중파를 중계하는 공동수신 시스템 ○ CATV(Cable Television) - 공중파 중계 및 지역 특성에 맞는 자주방송과 부가서비스를 수용하여 복합 전송 - 공중망과의 연결을 통한 방송과 통신의 융합의 기반이 되는 가능성 내재 나. 한국형 CATV ○ CATV(중계유선방송) - 유선방송관리법이 근간 ○ Cable TV(종합유선방송) - 종합유선방송법이 근간 ○ 2000년 통합방송법으로 통합 운영 - 유선방송관리법, 종합유선방송법, 방송법을 통합하여 하나의 관리체제로 통합

  4. Ⅰ. 케이블TV와 HFC망의 국내 도입 과정 다. 케이블TV사업 연혁 ○ 93. 5 : 전국 116개 종합유선 방송구역으로 고시 ○ 93. 12 : 전송망사업자 지정(KT, KEPCO) ○ 94. 1 : 6개광역시 및 각도에 총 54개의 종합유선방송국을 1차 허가 ○ 97. 2 : 미허가 지역을 광역화, 전국을 77개구역으로 재고시 ○ 97. 9 : 미허가 24개 지역에 대하여 2차 방송국사업자 선정 ○ 01. 5 : 1차지역을 대상으로 3차 SO 33개소 복수 허가 (중계유선을 종합유선방송화) 라. 케이블TV 추진 배경 ○ 다양한 정보채널로 문화수준 향상 및 지역격차 해소 ○ 지상파 방송의 주파수가 포화상태로 다양한 전문정보 욕구 충족 ○ 미래 대량 정보전달 수단으로 종합정보통신망 구축 필요

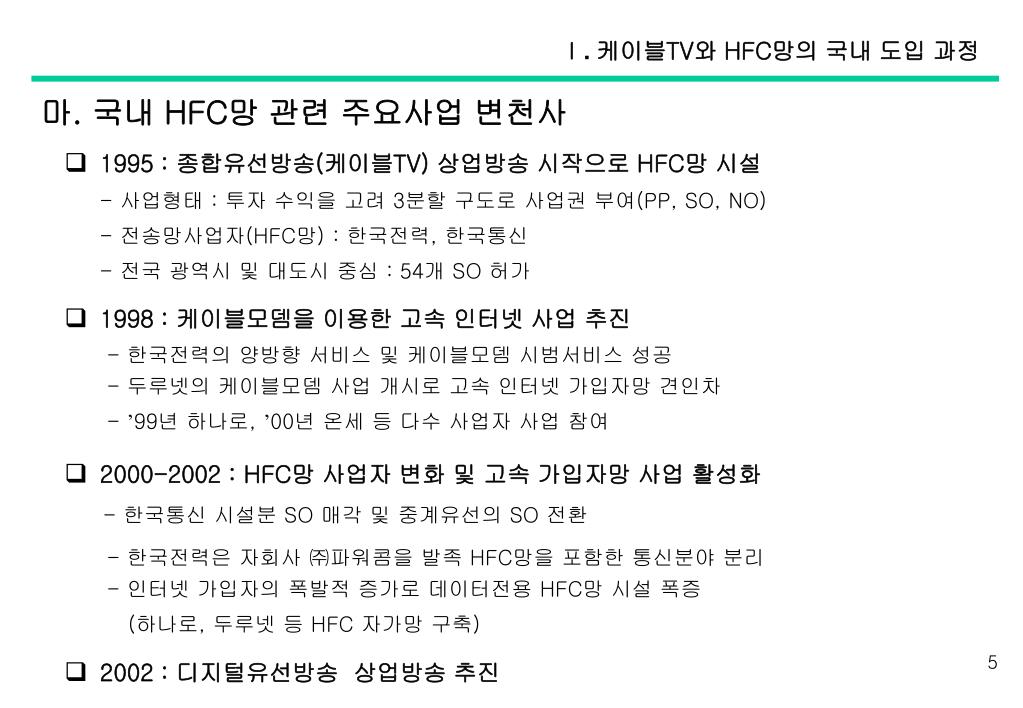

  5. Ⅰ. 케이블TV와 HFC망의 국내 도입 과정 마. 국내 HFC망 관련 주요사업 변천사 • 1995 : 종합유선방송(케이블TV) 상업방송 시작으로 HFC망 시설 - 사업형태 : 투자 수익을 고려 3분할 구도로 사업권 부여(PP, SO, NO) - 전송망사업자(HFC망) : 한국전력, 한국통신 - 전국 광역시 및 대도시 중심 : 54개 SO 허가 • 1998 : 케이블모뎀을 이용한 고속 인터넷 사업 추진 - 한국전력의 양방향 서비스 및 케이블모뎀 시범서비스 성공 - 두루넷의 케이블모뎀 사업 개시로 고속 인터넷 가입자망 견인차 - ’99년 하나로, ’00년 온세 등 다수 사업자 사업 참여 • 2000-2002 : HFC망 사업자 변화 및 고속 가입자망 사업 활성화 - 한국통신 시설분 SO 매각 및 중계유선의 SO 전환 • - 한국전력은 자회사 ㈜파워콤을 발족 HFC망을 포함한 통신분야 분리 - 인터넷 가입자의 폭발적 증가로 데이터전용 HFC망 시설 폭증 (하나로, 두루넷 등 HFC 자가망 구축) • 2002 : 디지털유선방송 상업방송 추진

  6. 방송국 운영자 (110개) 프로그램 공급자 (54개) HFC(광+동축) 광 가입자 (가정,아파트 등) 가입자망 프로공급망 (SO) (PP) 전송망 사업자 (NO) Ⅰ. 케이블TV와 HFC망의 국내 도입 과정 바. 케이블TV 전송망 활용 ○ 종합유선방송사업은 프로그램공급자(PP), 방송국사업자(SO), 전송망사업자(NO)로 구분 ○ 전송망사업은 PP에서부터 SO까지 프로그램을 전송해주는 프로그램전송망과, SO에서 부터 가입자까지의 가입자전송망으로 분리 ○ 개념도 ○ HFC(Hybrid Fiber Coaxial)망은 광케이블과 동축케이블이 결합된 망으로써 한전의 케이블TV 가입자 전송망으로 최초 시설 ○ 광대역, 양방향통신이 가능한 네트웍으로 시설되어 유선가입자망 인프라의 한축으로 급성장

  7. ○ 광동축 복합망(Hybrid Fiber Coaxial) - SO∼Cell ONU간 광케이블(Star형),ONU∼가입자간 동축케이블(Tree & Branch형) - 능동소자(TBA) 와 수동소자(Splitter, Tap-off등)의 조합으로 구성 ○ 서비스 구역을 여러개의 Cell로 구분 시설 - Cell별 독립된 망 - 가입자 증가에 따라 Cell 분할 ○ 전화선보다 광대역 전송로인 동축전송로 이용함 ○ 투자비와 유지보수비가 많이 소요되고 전문기술인력이 요구됨 PP ISP 2. HFC망 개요 가. HFC망 개요 및 특징 증폭기 분배기 (TBA) (Splitter) 옥외형광송수신기 (ONU) 분배센터 분기기 동축케이블 (SO) (Tap-off) 광케이블 Cell #1 Converter CM PC TV Cell # N

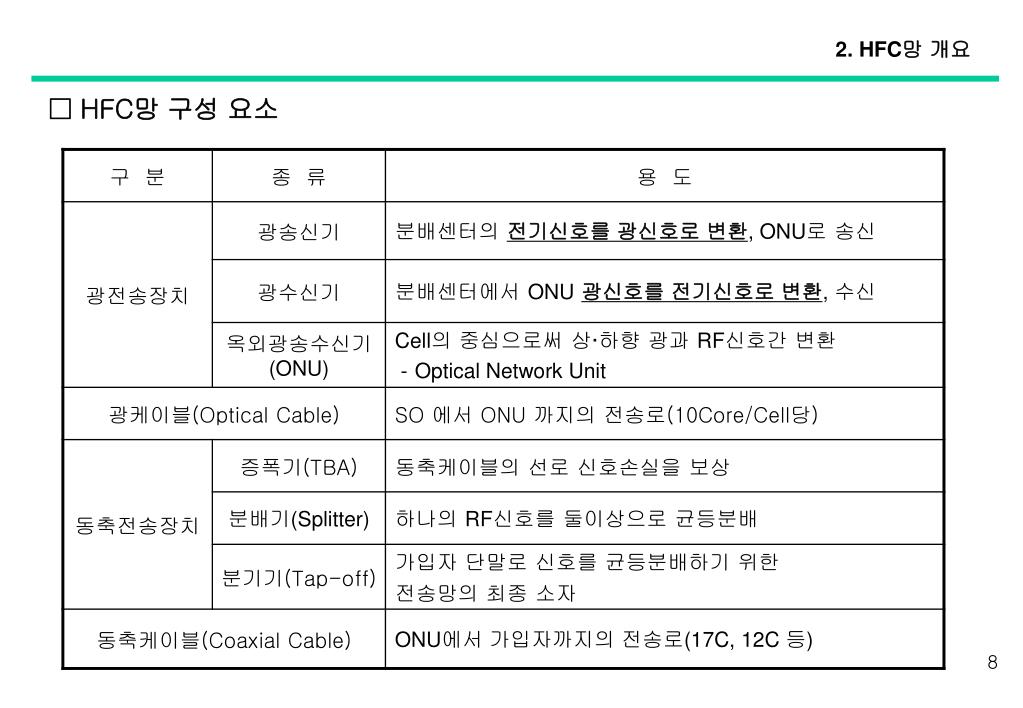

  8. 2. HFC망 개요 □ HFC망 구성 요소

  9. ○ 주파수 대역 하향 : 54 MHz ~ 750 MHz 54 MHz ~ 500 MHz : 아나로그(케이블TV) 방송 500 MHz ~ 552 MHz : 인터넷 대역 552 MHz ~ 750 MHz : 디지털TV 등 부가서비스 대역 - 상향 : 5MHz ~ 42MHz 750Mhz 0 5 42 54 500 552 디지탈방송,부가서비스 아나로그방송용 인터넷 상향 신호용 2. HFC망 개요 나. 주파수 대역 & 전송 속도 ○ 변복조 전송 속도(DOCSIS표준)

  10. 2. HFC망 개요 □ HFC망을 통한 상하향 주파수 경로 Headend(SO) 가입자측 HFC망 PP 케이블TV TV channels 54 ~ 500MHz 552 ~ 750MHz 하향 인터넷 접속 Data channel 500 ~ 552MHz 하향 IP Router Data channel 5 ~ 42MHz 상향 Converter 케이블 Modem 케이블 Modem Converter Internet

  11. HFC 망 ISP 동축케이블 광케이블 Splitter TBA ONU Router CMTS Tap-Off Optical Unit STB 2. HFC망 개요 다. HFC망 인터넷 활용 ○ HFC망의 전송대역중 상향 5∼42MHz와 하향 500∼552MHz의 대역을 이용하여 초고속인터넷등 부가서비스 시행 - 97년 영등포구 50가입자 대상으로 시범 서비스 성공 - 하나로, 두루넷, 온세, 드림라인, SO 등 서비스중 ○ 구성도

  12. “전체 약 926만중HFC망 이용 34.9% 점유 “ 3. HFC망 현황 가. 국내 고속 인터넷 가입자 변화 추이 총가입자수 926만 HFC망 324만

  13. 3. HFC망 현황 나. 국내 네트웍별 인터넷가입자 현황

  14. 3. HFC망 현황 다. 국가별 광대역 인터넷 보급률 “한국이 인터넷 보급율 세계 1위” “ 외국은 HFC 우세, 한국은 ADSL 우세” (%) 2000년 12 ~ 2001년 2(3개월평균) 정통부 자료

  15. 3. HFC망 현황 라. ISP별 서비스 현황 - “하나로, 두루넷, 온세 등이 HFC 이용 주도 ” KT,드림라인,기타 : ’02. 3 하나로,두루넷,온세 : ’02. 4

  16. 3. HFC망 현황 마. ISP별 HFC망 가입 현황(‘02.3) “ HFC인터넷 가입자중 파워콤망 사용율은 59.8% ”

  17. 3. HFC망 현황 바. HFC망 홈패스율 사례 “기존 HFC망에 별도 구축없이 신규 가입할수 있는 홈패스율은 현재 약 64% 보유 “ 85% 64% 45% 2005년 1998년 2002년 (2002. 3 현재 파워콤망)

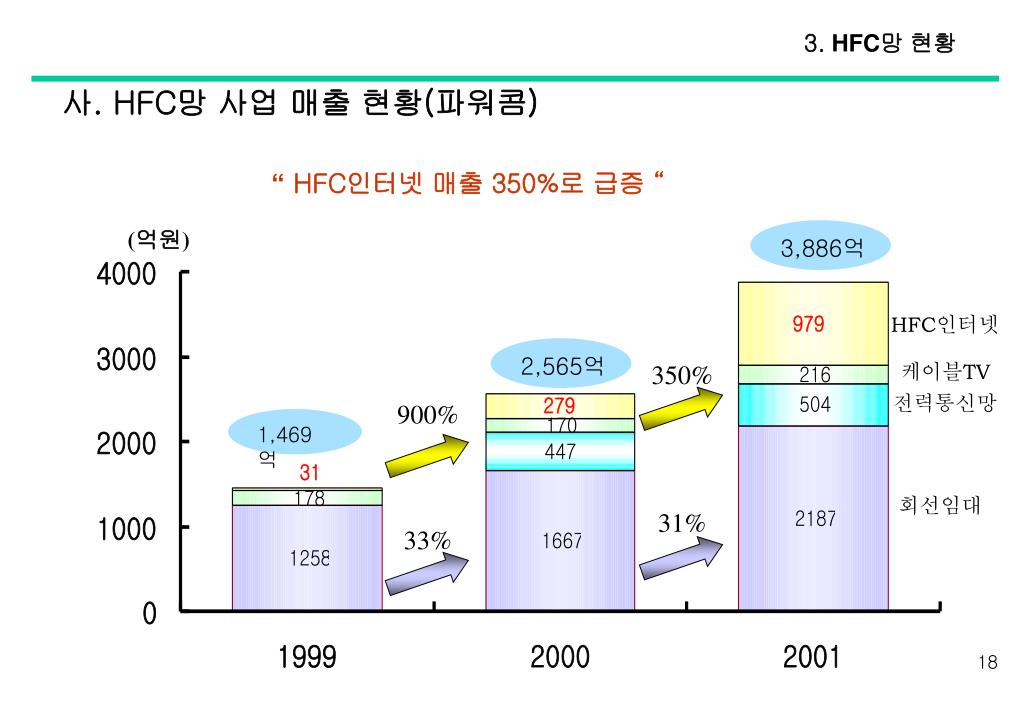

  18. 3. HFC망 현황 사. HFC망 사업 매출 현황(파워콤) “ HFC인터넷 매출 350%로 급증 “ (억원) 3,886억 HFC인터넷 2,565억 350% 케이블TV 전력통신망 900% 1,469억 회선임대 31% 33%

  19. 3. HFC망 현황 아. HFC망 가입자 추이(파워콤) “ 2000년 ¾분기부터 HFC인터넷가입자가 케이블TV 가입자를 상회 ” HFC인터넷 케이블TV

  20. 3. HFC망 현황 자. HFC망 관련 사업자 및 서비스 제공 현황 “다양한 형태의 망이 구축되어 이용되고 있음 “ 하나로 두루넷 온세 SO 중계유선 서비스유형별사업자 인터넷전용 인터넷전용 인터넷전용 케이블TV전용 케이블TV+인터넷 중계유선+인터넷 망서비스 형태 파워콤 하나로 두루넷 SO 중계유선 망보유사업자

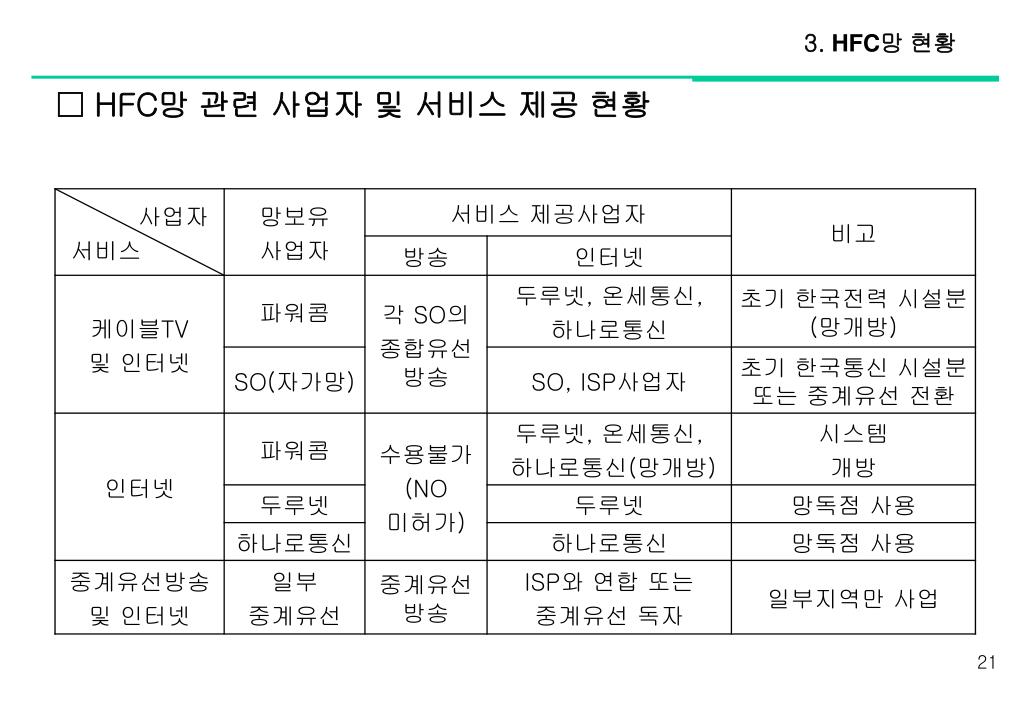

  21. 3. HFC망 현황 □ HFC망 관련 사업자 및 서비스 제공 현황

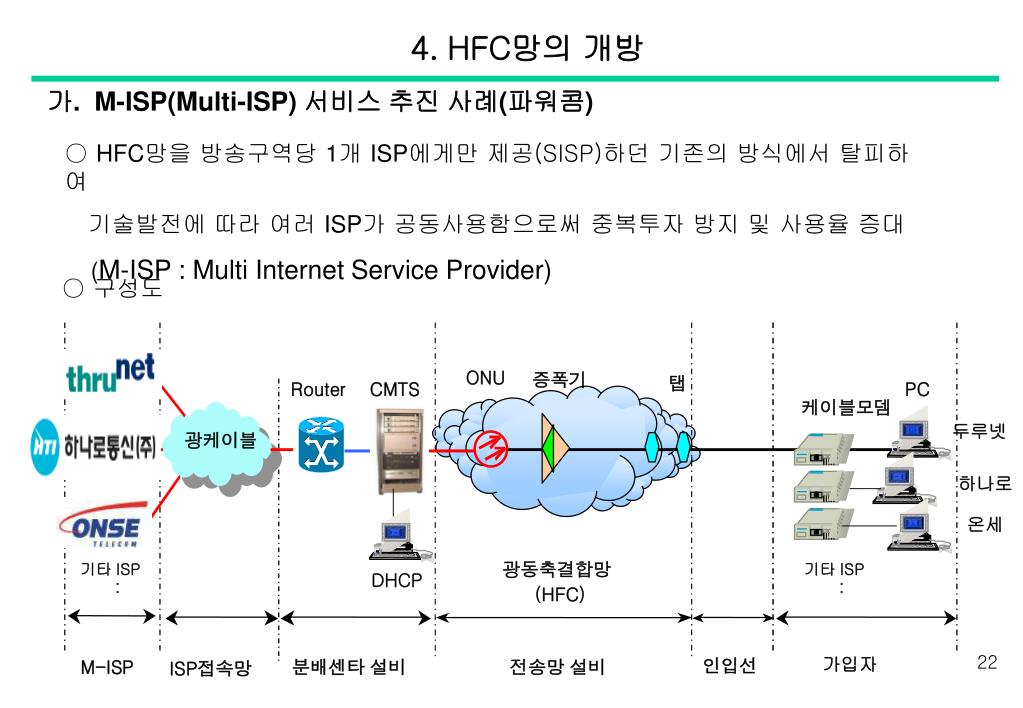

  22. 4.HFC망의 개방 가. M-ISP(Multi-ISP) 서비스 추진 사례(파워콤) ○ HFC망을 방송구역당 1개 ISP에게만 제공(SISP)하던 기존의 방식에서 탈피하여 기술발전에 따라 여러 ISP가 공동사용함으로써 중복투자 방지 및 사용율 증대 (M-ISP : Multi Internet Service Provider) ○ 구성도 ONU 증폭기 탭 Router CMTS PC 케이블모뎀 두루넷 광케이블 하나로 온세 기타 ISP . . 기타 ISP . . 광동축결합망 DHCP (HFC) 가입자 인입선 M-ISP 분배센타 설비 전송망 설비 ISP접속망

  23. HFC망 HFC망 HFC망 4.HFC망의 개방 나.S-ISP와M-ISP비교 Internet 온세 하나로 두루넷 Router_두루넷 Router_온세 Router_하나로 전용선(광케이블) Router(GBS) Router(GBS)@파워콤 TCP/IP TCP/IP DHCP DHCP@파워콤 IP Group 1 (온세) CMTS@파워콤 CMTS(f1) CMTS(f2) CMTS(f3) IP Group 2 (하나로) IP Group 3 (두루넷) HFC망 Cable Modem @ 온세 (f1) Cable Modem @ 하나로 (f2) Cable Modem @ 두루넷 (f3) Cable Modem @ 온세 (f1) Cable Modem @ 하나로 (f2) Cable Modem @ 두루넷 (f3) Multiple-ISP Single-ISP

  24. 4.HFC망의 개방 다.HFC망의 MISP 운영 사례 인터넷 두루넷 하나로 온세 Router(GBS) SISP회선 SISP회선 MISP회선 MISP회선 MISP회선 DHCP 파워콤 HFC망 CMTS TV CMTS GBS CMTS 두루넷 HFC망 하나로 HFC망 DHCP STB CM 두루넷 하나로 온세가입자 두루넷 하나로 < 파워콤 HFC망> < ISP 자가망>

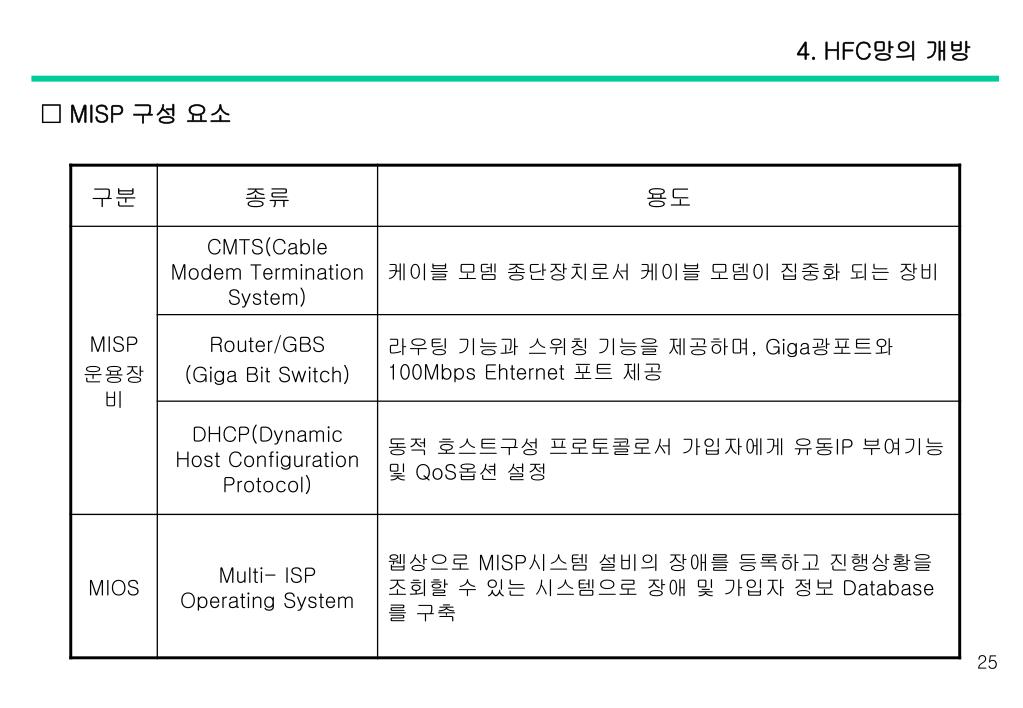

  25. 4.HFC망의 개방 □ MISP 구성 요소

  26. VPNs - 재택근무 인터넷 서비스 비지니스 서비스 원격 검침 원격 경보 Home Auto 전자상거래 5. HFC망을 이용한 복합서비스 가. HFC망을 이용한 다양한 광대역서비스 사례 “초고속인터넷서비스 무한 수용 “ Digotal 유선방송 VoIP HFC망 멀티미디어 컨텐츠

  27. HFC Networks 5. HFC망을 이용한 복합서비스 나. HFC망 복합서비스 구성예 서비스 제공자 가입자 컨버터 아날로그TV CableTV H/E P/P STB 디지털TV Gatekeeper PSTN Cable Modem PC ISP CMTS PDA 무선랜 Contents Library VOD Server DAS 단말기 GateWay Router Application Server AMR 단말기 Telephone 방범,방재 ◈ 서비스 용어 설명 VoIP : voice over internet protocol : IP기반에서 음성 전송하는기술 AMR : Automatic Meter Reading, 전기·가스 등의 사용량 검침을 원격 처리하는 시스템 DAS : Distribution Automation System, 배전계통 설비의 원격 감시,제어 및 계측 시스템

  28. 5. HFC망을 이용한 복합서비스 다. HFC망을 이용한 부가 서비스 유형 ○ 디지털 유선방송 - 수백개의 채널 수용, 고화질TV - 방송과 통신의 융합 : 양방향 부가서비스 제공 • On Demand Service(VOD, 실시간게임 , 홈쇼핑 등) ○ IP전화(Internet Protocol Telephony) - 음성, 데이터, 영상신호를 IP 기술을 이용한 동시 전송 - Cablelabs가 케이블망을 이용한 VoIP 표준 제정 • AT&T, Cox, Adelphia, Cablevision 등 다수회사가 서비스중 ○무선LAN 연계 서비스 - 고정 가입자 : 아파트 - 이동 가입자 : 노트북, PDA 등 ○ 저속 전용 서비스 - 배전자동화, 원격검침, 방범/방재, 홈오토메이션 등

  29. 6. HFC망의 발전방향 가. 국내 고속 인터넷가입자 분석 및 대책 ○ HFC망 점유율은 유지될 전망 - 국내 1600만가구중 58%가 인터넷 사용 - 2001년 상반기중 가입자 증가율은 둔화되나 지속적인 증가 예상 - HFC망의 34.9% 점유율은 유지될 전망 ○ 전환가입자가 인터넷 가입시장 주도 - 예상가입자 : 2003까지 1100만 목표 - 신규가입자 및 방식별 사업자별 전환하는 가입자가 시장변화 주도 예상 ○ 주거형태에 따른 안터넷가입자 확보 대책 요구 - 아파트 가입률은 60-70%수준으로 추정(ADSL우세) - 단독주택 가입률은 50% 수준으로 추정(HFC망 우세) - 아파트 가구수 증가, 단독주택 가구수 감소 추세 - 아파트 가구를 위한 HFC망의 무선LAN 등 활용 시도 ○ 복합서비스 제공에 대비한 망안정화 대책 요구 - 차세대 HFC망의 지속적인 연구 개발 - 품질 향상을 위한 운영 능력 개발

  30. 5 42 54 864Mhz 1.5Ghz 상향 (100Mbps) 하향 (100Mbps) 상향 신호용 하향신호(27Mbps) 6. HFC망의 발전방향 나. 차세대 HFC망 발전 방향 ○ 주파수 대역 전망 ○ 발전 방향 -속도 향상 (4배) : 27Mbps 100Mbps(대칭형) -전국권역 HFC망 구축을 통해 고속인터넷시장 점유 50% 확보 -주파수 대역폭 확장 : 864MHz 1.5Ghz - Cell 규모 축소 : 광케이블구간 확대로 Microcell화 추진 및 고신뢰도 보장 - 고신뢰 이중화 케이블 구성 : 간선계통 Loop 무체감방식 - 상향 노이즈 대책, 망감시시스템 개발 적극 추진

  31. 6. HFC망의 발전방향 다. 결 론 ○ ADSL과 HFC망의 경쟁으로 인터넷 정보 선진국 이룩 ○ 광대역 광동축케이블이 초고속인터넷 서비스로 각광 ○ 방송, 통신 융합과 무선CATV 기술의 연계 기대 ○ M-ISP 확대로 HFC망의 이용율 증대 필요 ○ 초고속 전송 잠재력의 HFC 기술 활용 중요

  32. 인터넷국내망 ISP사업자 (단독ISP) HFC망 상세 구성도 무궁화위성 케이블TV 프로그램공급사(PP) 한국통신 : 37개社 파워콤 : 10개社 인터넷 海外網 ISP사업자(MISP) 광송신기 KT위성지구국 파워콤 광網 CATV 광수신기 하나로통신, 두루넷, 온세통신 DHCP 분배센터(67개) CMTS 1Gbit Ethernet 광송수신기 CMTS 옥외광장치(ONU) 동축간선 (17C) 가입자 케이블모뎀 전력공급기 DC TBA 인입선 (동축5C) TV PC 분기기

  33. HFC망 시연회 참고자료 부스 구성도 디지털 케이블 시스템 Multi-ISP 시스템 HFC 전송 시스템 디지털 CATV 인터넷 구현화면 일반 CATV 디지털음악

  34. HFC망 구조 ISP S/O S/P ONU PI DC TBA T/O TV CM CMTS 광송수신기 PC 분배센타 UPS N/O 광케이블 전송 동축케이블 전송 HFC(Hybrid Fiber Coaxial)망 광대역의 고품질의 특성을 기반으로 우수한 양방향 특성과 다양한 부가서비스의 제공이 가능하며, 대용량의 멀티미디어 컨텐츠 전송 적합 HFC(Hybrid Fiber Coaxial)의 특징 • 양방향 전송 : 상향 5~42/65MHz , 하향 54 ~ 750/860MHz • Network Topology : 광구간 Star형, 동축구간 Tree&Branch형 HFC망 시연회 참고자료

  35. HFC Networks HFC망 시연회 참고자료 HFC망 응용서비스 가입자 서비스 제공자 컨버터 아날로그TV CableTV H/E P/P STB 디지털TV Gatekeeper PSTN Cable Modem PC CMTS ISP PDA 무선랜 Contents Library VOD Server DAS 단말기 GateWay Router Application Server AMR 단말기 ◈ 서비스 용어 설명 Telephone VoIP : voice over internet protocol : IP기반에서 음성 전송하는기술 AMR : Automatic Meter Reading, 전기·가스 등의 사용량 검침을 원격 처리하는 시스템 DAS : Distribution Automation System, 배전계통 설비의 원격 감시,제어 및 계측 시스템 방범,방재 ◈ 시스템 용어 설명 CMTS : Cable Modem Termination System , 인터넷망과 HFC 전송망간 인터페이스를 제공

  36. Multi-ISP PC 두루넷가입자 CM ISP A 하나로가입자 CM 온세가입자 ISP B CM CMTS Router 케이블모뎀 HFC전송망 ISP C . . ISP 구내설비 전송영역 • MISP 단일 HFC망을 다수의 ISP가 공동으로 이용해, 망의 중복투자를 줄이고 망의 이용효율은 높인 시스템 • MISP 구축 현황 HFC전송망을 이용, 전국 77개 지역에 망구축 및 서비스 중 HFC망 시연회 참고자료
