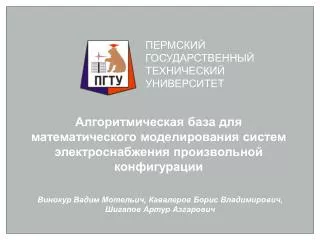

ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ Алгоритмическая база для математического моделирования систем электроснабжения произвольной конфигурации Винокур Вадим Мотельич, Кавалеров Борис Владимирович, Шигапов Артур Азгарович
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (Алгоритмическая база для математического моделирования систем электроснабжения) Основные задачи, решаемые методами математического моделирования • Расчет установившегося режима (узловые напряжения и токи). • Расчет переходных процессов (в приводных двигателях, источниках эл. энергии, элементах передачи, распределения и потребления эл. энергии). • Расчет несимметричных режимов работы. • Автоматизация управления системой электроснабжения в нормальных эксплуатационных и аварийных режимах работы. • Полунатурное моделирование. • Расчет ввода резерва и вывода электрооборудования в ремонт. • Решение задачи оперативного диспетчерского управления в нештатных ситуациях. • Расчет различных оптимизационных задач. 2 / 7
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (Алгоритмическая база для математического моделирования систем электроснабжения) Алгоритм формирования математической модели Постановка задачи. Формирование структуры. Задание параметров системы. Ввод начальных условий Алгоритмическая база Моделирование структурных элементов Моделирование взаимодействия структурных элементов Расчет динамических режимов Построение трендов или векторных диаграмм Взаимодействие с внешней средой Формирование базы данных результатов эксперимента 3 / 7
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (Алгоритмическая база для математического моделирования систем электроснабжения) Моделирование структурных элементов Обобщенное математическое описание структурных элементов энергосистемы имеет вид: где: pIЭ – векторпроизводных токов структурного элемента,IЭ – вектор токов элемента, LЭ – матрица индуктивностей элемента, RЭ – матрица сопротивлений элемента, UЭ – вектор напряжений элемента. Пример математического описания синхронного генератора: 4 / 7
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (Алгоритмическая база для математического моделирования систем электроснабжения) Моделирование взаимодействия структурных элементов Обобщенное математическое описание взаимодействия структурных элементов энергосистемы имеет вид: где: pI – векторпроизводных токов на внешних зажимах структурного элемента; I – вектор токов элемента; А, B – размерность которых зависит от системы координат в которых моделируется структурный элемент (d,q или a,b,c); U – вектор напряжений, приложенных к внешним зажимам элемента; H – вектор воздействия средств управления. Пример математического описания взаимодействия элементов простейшей системы: 5 / 7
ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (Алгоритмическая база для математического моделирования систем электроснабжения) Моделирование взаимодействия структурных элементов(продолжение) 6 / 7
