Presentation Transcript
slide1

模拟电子技术(二)

山西综合职业技术学院

电子信息系

slide2

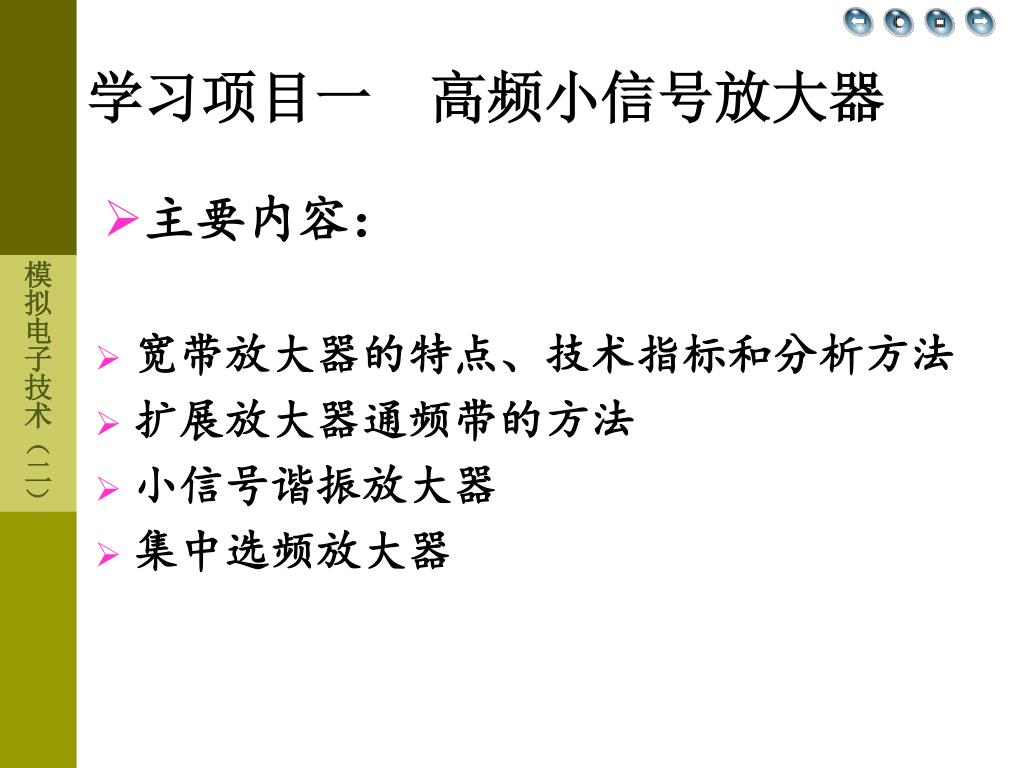

学习项目一 高频小信号放大器

主要内容:

  • 宽带放大器的特点、技术指标和分析方法
  • 扩展放大器通频带的方法
  • 小信号谐振放大器
  • 集中选频放大器
slide3

通频带

增益

输入阻抗

失真

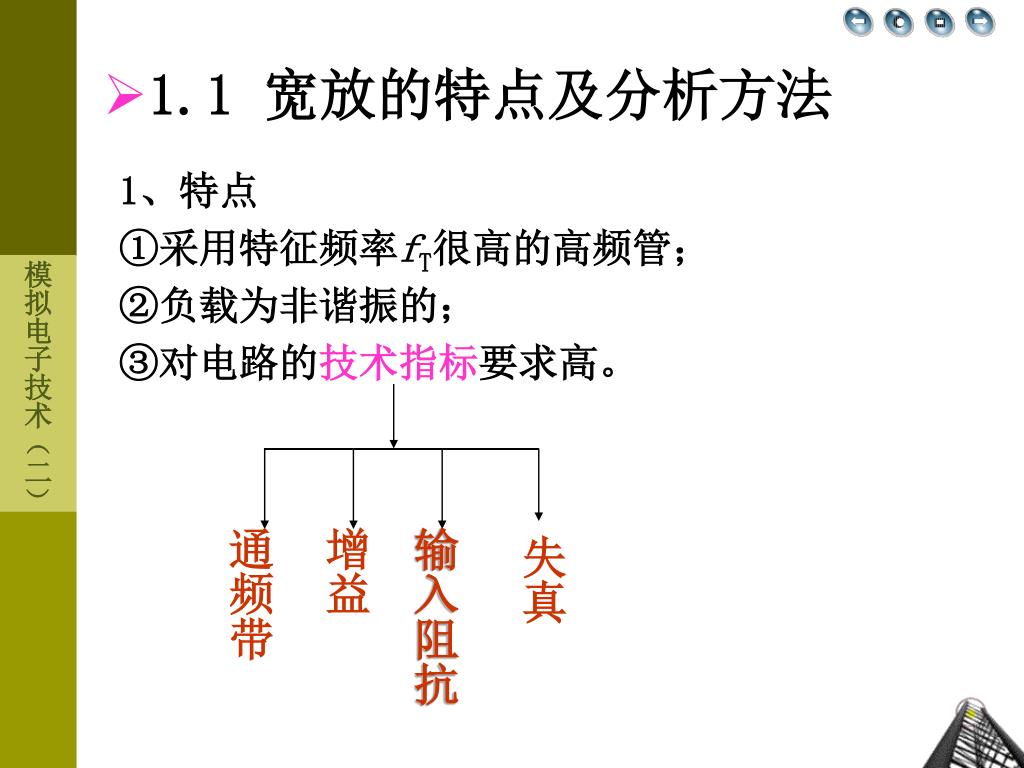

1.1 宽放的特点及分析方法

1、特点

①采用特征频率fT很高的高频管;

②负载为非谐振的;

③对电路的技术指标要求高。

slide4

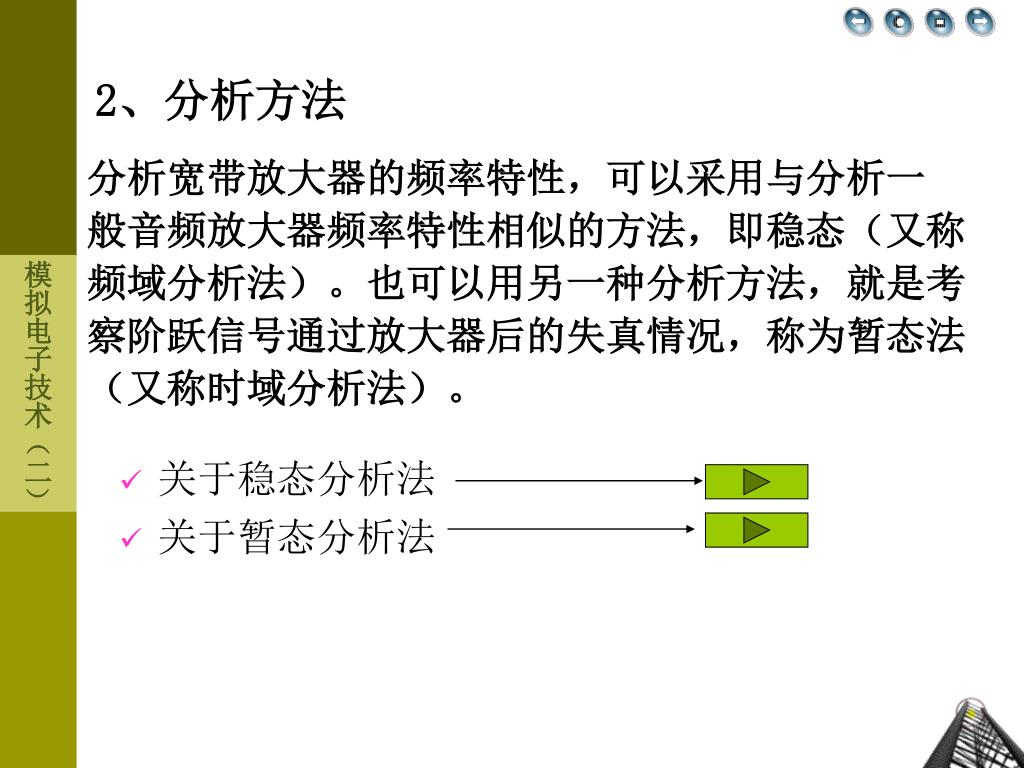

2、分析方法

分析宽带放大器的频率特性,可以采用与分析一

般音频放大器频率特性相似的方法,即稳态(又称

频域分析法)。也可以用另一种分析方法,就是考

察阶跃信号通过放大器后的失真情况,称为暂态法

(又称时域分析法)。

  • 关于稳态分析法
  • 关于暂态分析法
slide5

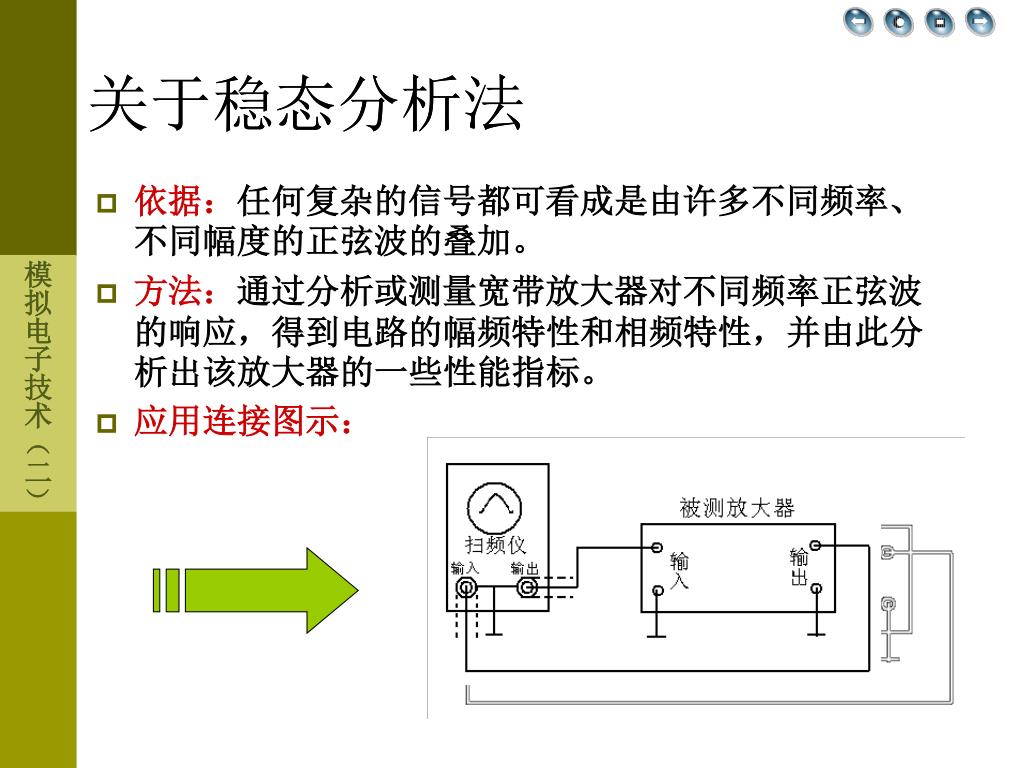

关于稳态分析法

关于稳态分析法

  • 依据:任何复杂的信号都可看成是由许多不同频率、不同幅度的正弦波的叠加。
  • 方法:通过分析或测量宽带放大器对不同频率正弦波的响应,得到电路的幅频特性和相频特性,并由此分析出该放大器的一些性能指标。
  • 应用连接图示:
slide6

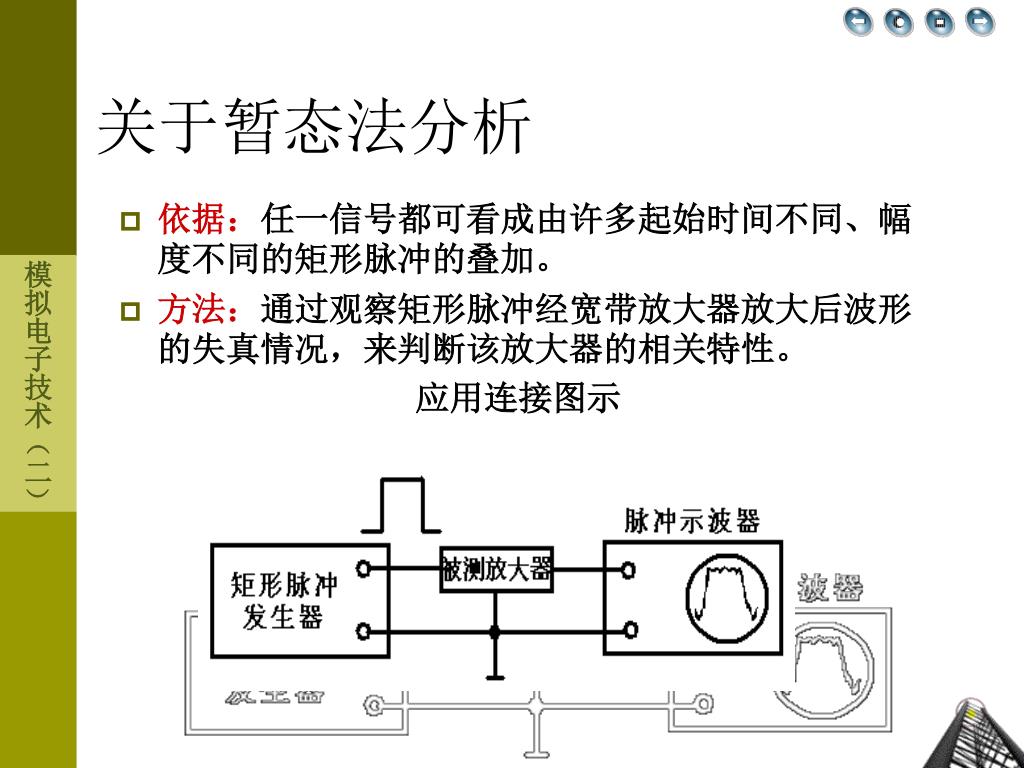

关于暂态法分析

  • 依据:任一信号都可看成由许多起始时间不同、幅度不同的矩形脉冲的叠加。
  • 方法:通过观察矩形脉冲经宽带放大器放大后波形的失真情况,来判断该放大器的相关特性。

应用连接图示

slide8

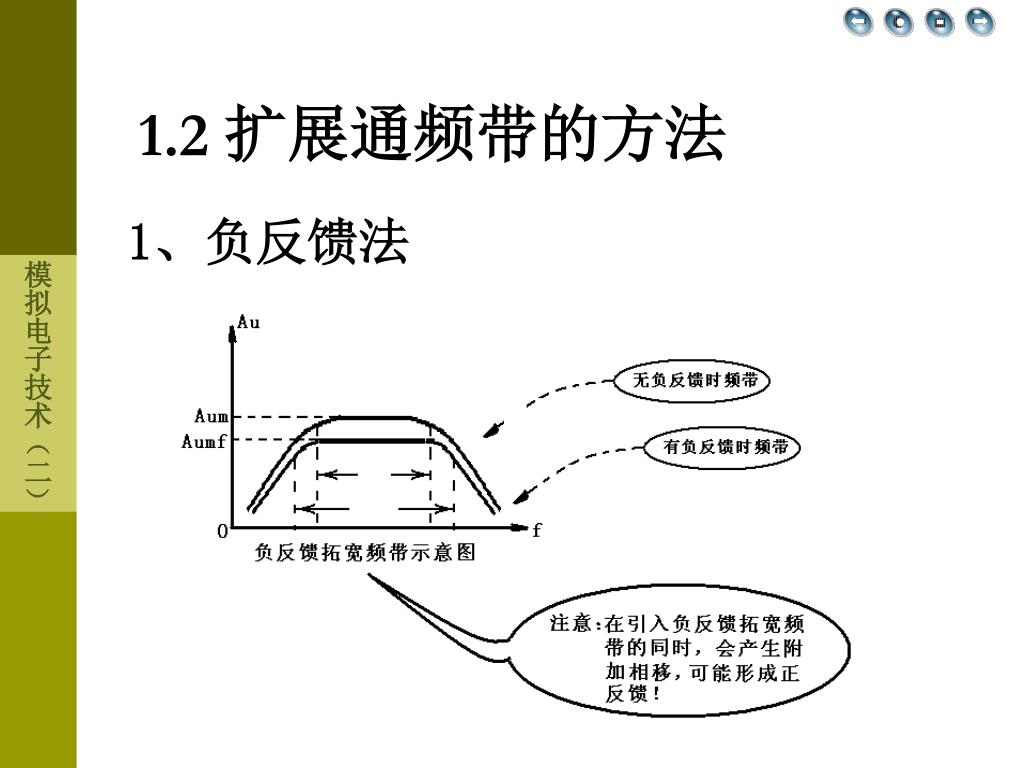

1.2 扩展通频带的方法

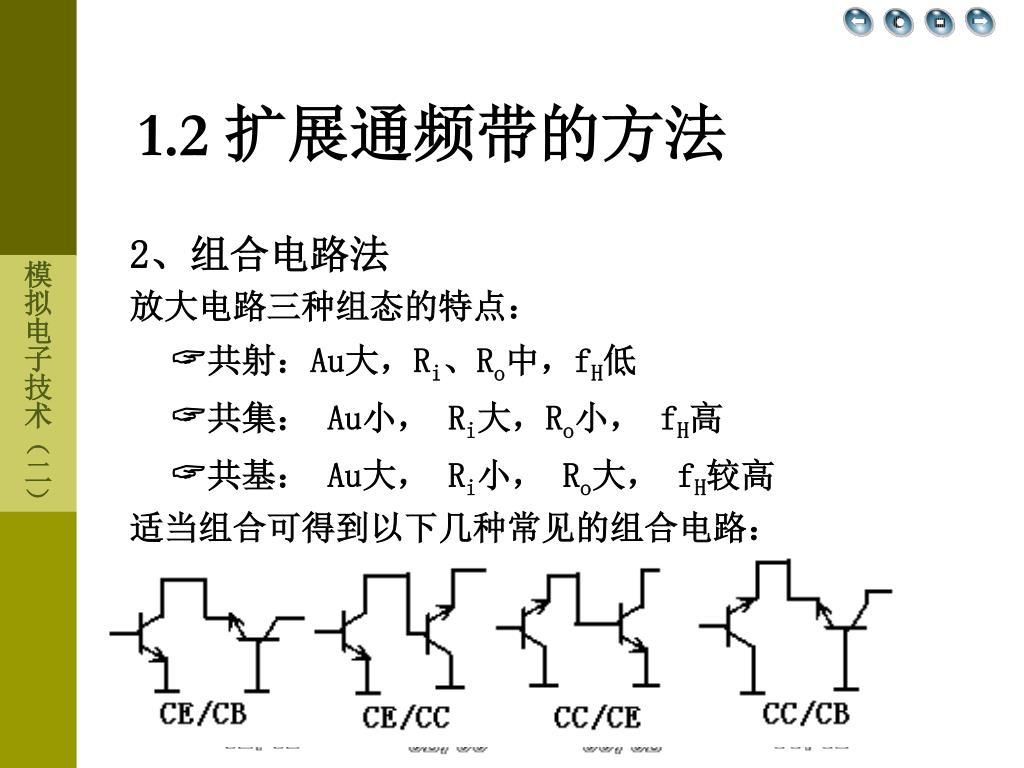

2、组合电路法

放大电路三种组态的特点:

共射:Au大,Ri、Ro中,fH低

共集: Au小, Ri大,Ro小, fH高

共基: Au大, Ri小, Ro大, fH较高

适当组合可得到以下几种常见的组合电路:

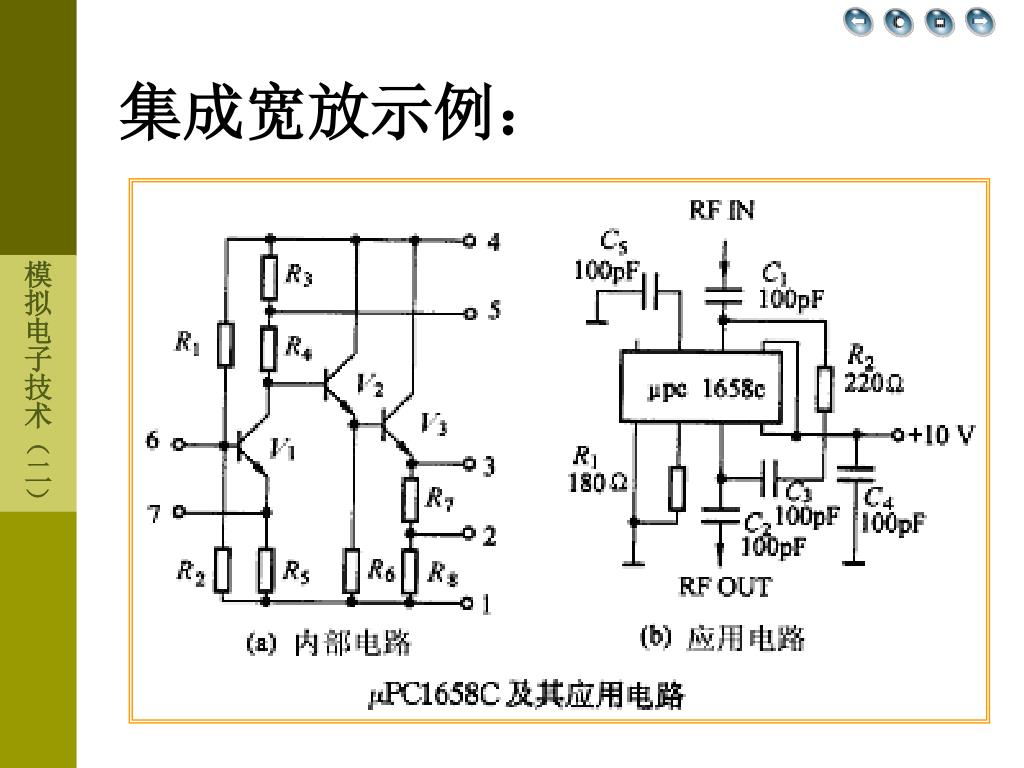

slide10

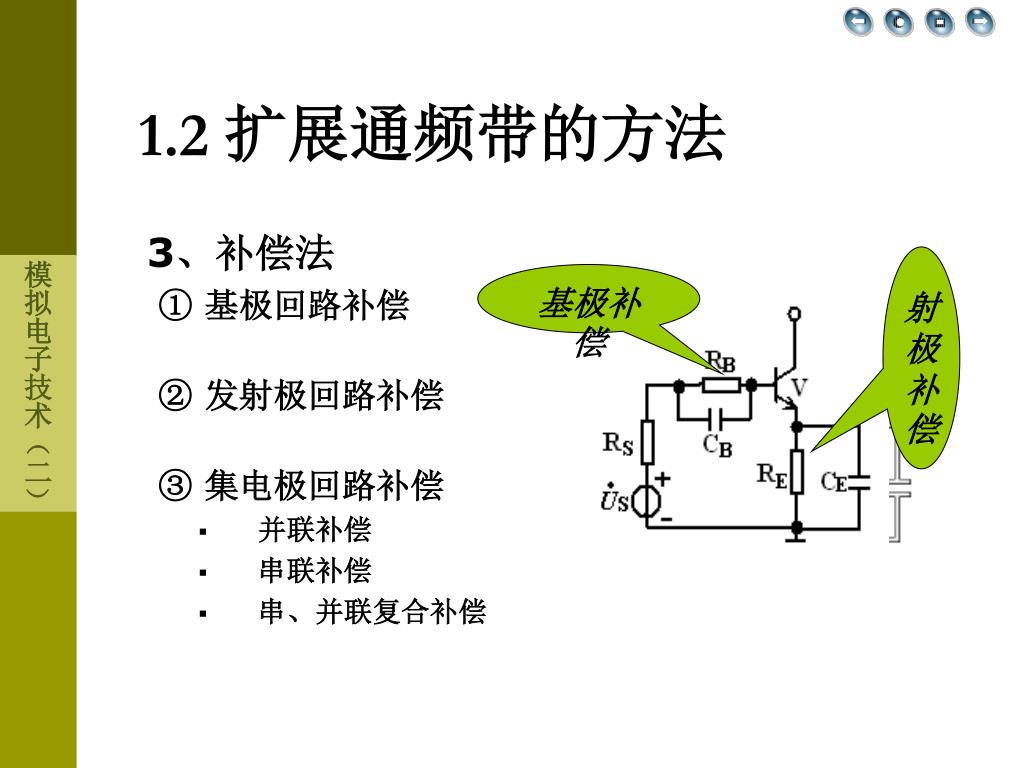

1.2 扩展通频带的方法

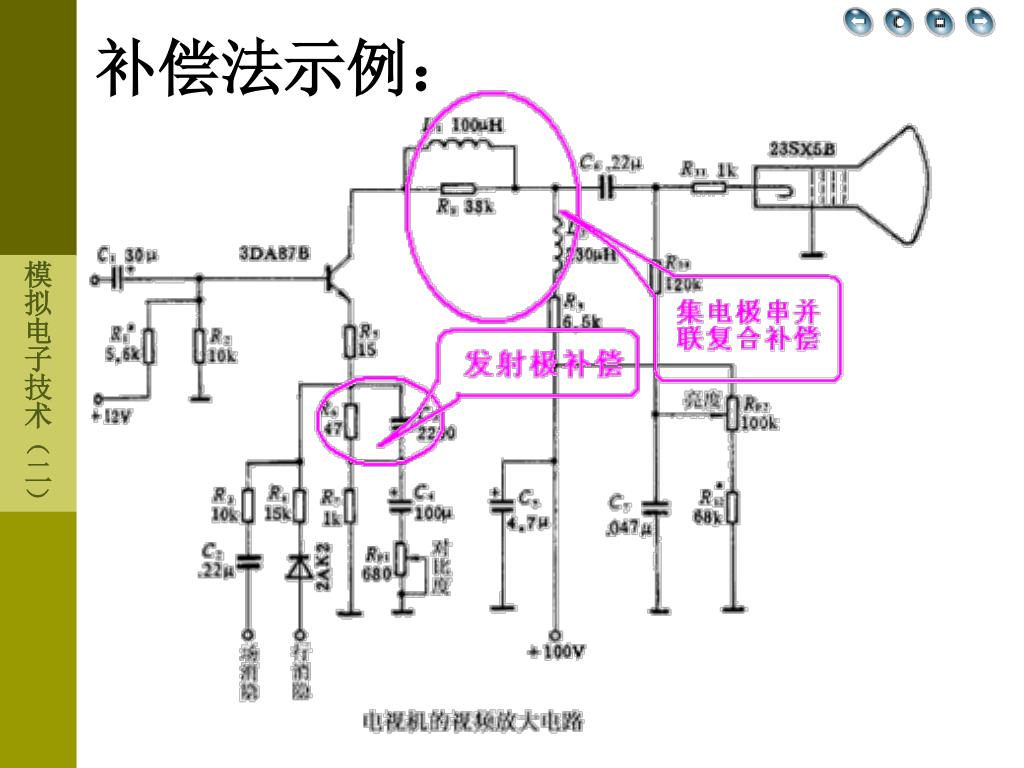

3、补偿法

① 基极回路补偿

② 发射极回路补偿

③ 集电极回路补偿

  • 并联补偿
  • 串联补偿
  • 串、并联复合补偿

射极补偿

基极补偿

slide12

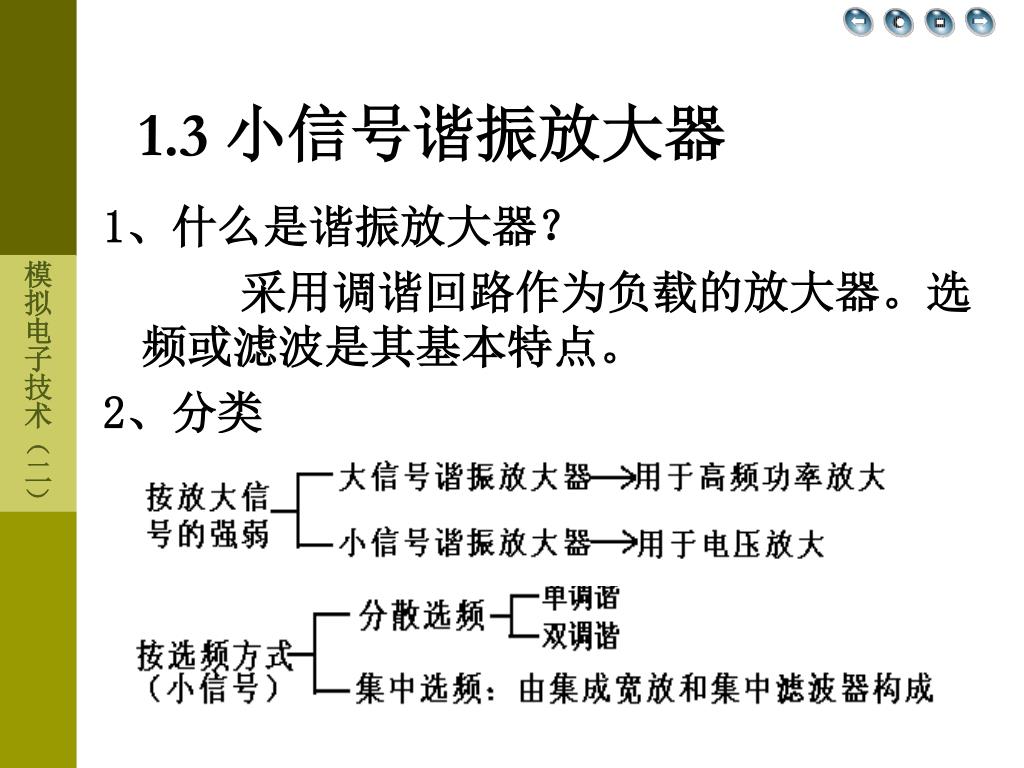

1.3 小信号谐振放大器

1、什么是谐振放大器?

采用调谐回路作为负载的放大器。选频或滤波是其基本特点。

2、分类

slide13

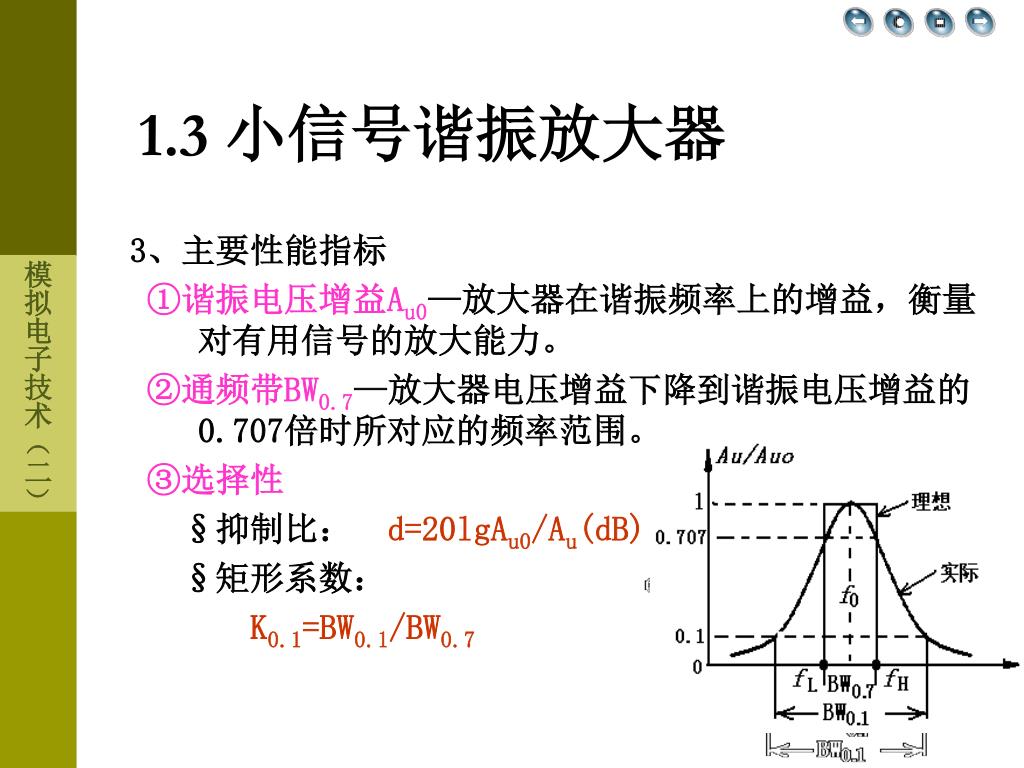

1.3 小信号谐振放大器

3、主要性能指标

①谐振电压增益Au0—放大器在谐振频率上的增益,衡量对有用信号的放大能力。

②通频带BW0.7—放大器电压增益下降到谐振电压增益的0.707倍时所对应的频率范围。

③选择性

§抑制比: d=20lgAu0/Au(dB)

§矩形系数:

K0.1=BW0.1/BW0.7

slide14

1.3 小信号谐振放大器

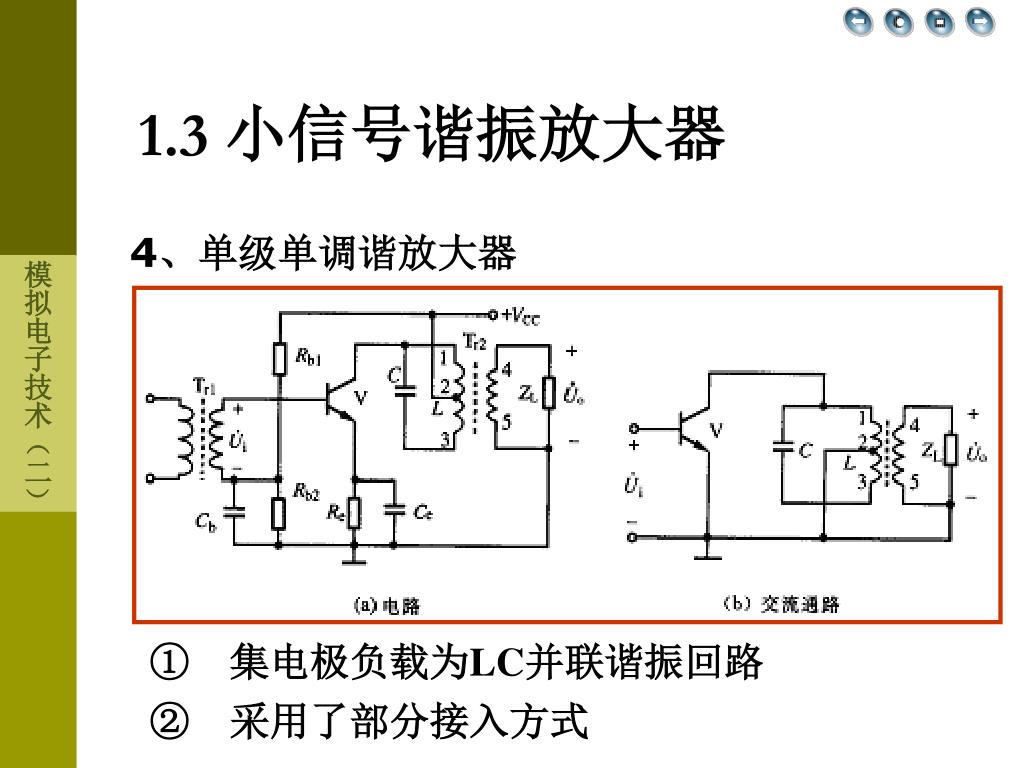

4、单级单调谐放大器

① 集电极负载为LC并联谐振回路

② 采用了部分接入方式

slide15

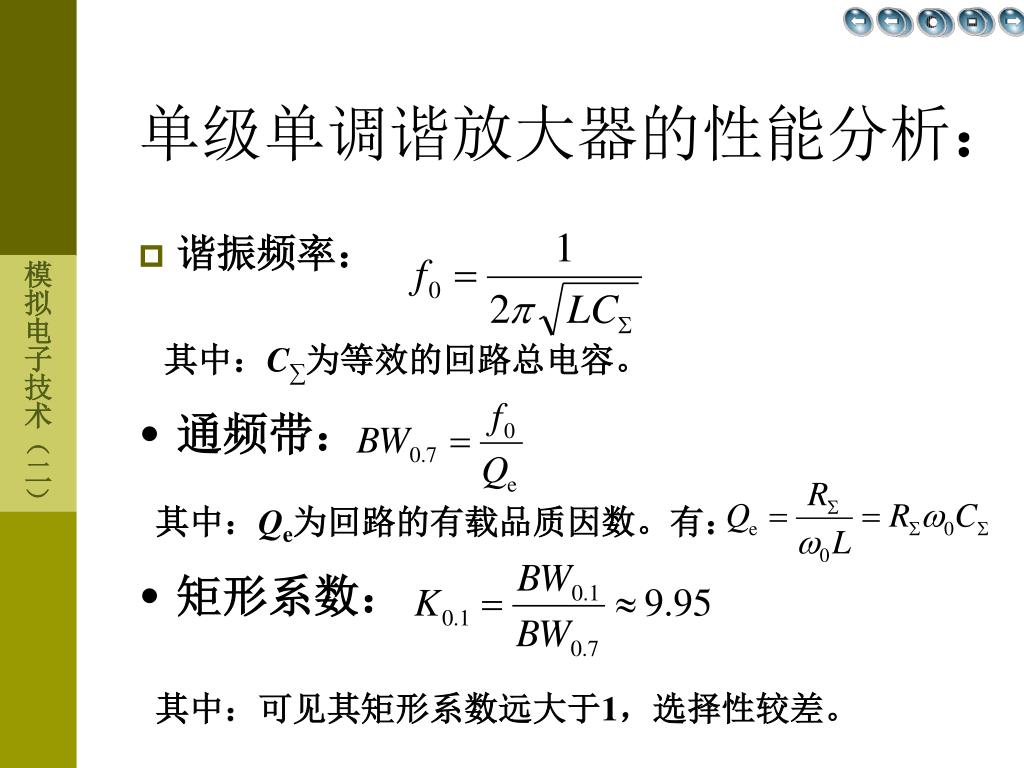

单级单调谐放大器的性能分析:

  • 谐振频率:

其中:C∑为等效的回路总电容。

  • 通频带:

其中:Qe为回路的有载品质因数。有:

  • 矩形系数:

其中:可见其矩形系数远大于1,选择性较差。

slide16
1.3 小信号谐振放大器

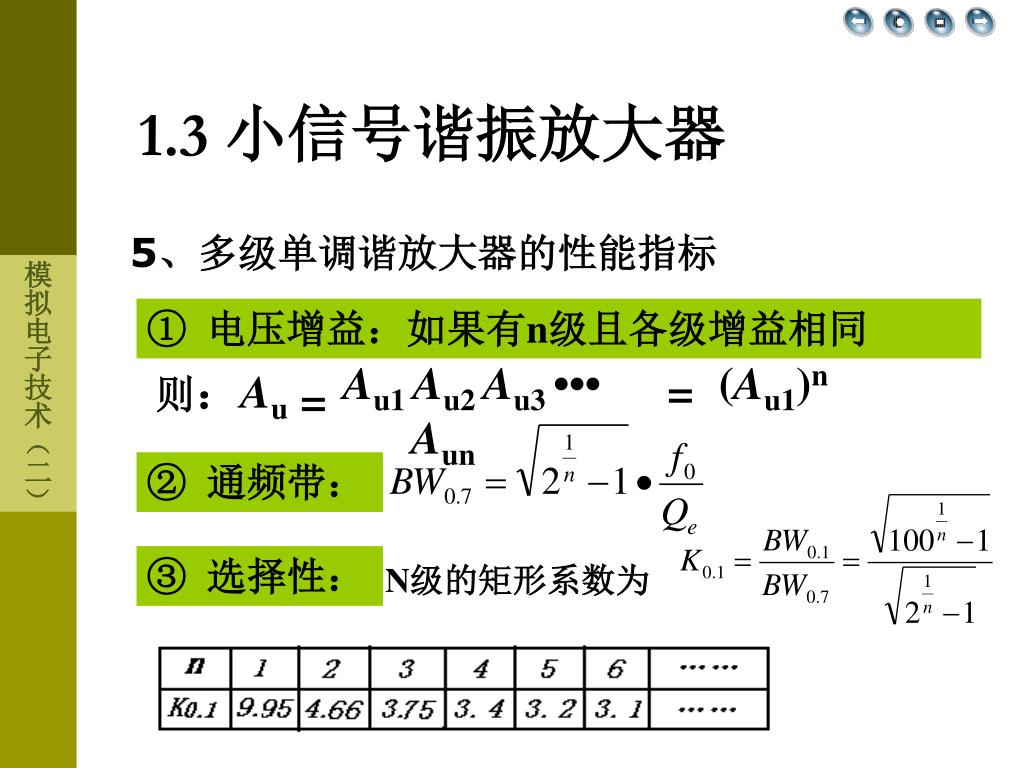

5、多级单调谐放大器的性能指标

① 电压增益:如果有n级且各级增益相同

Au1 Au2 Au3 ••• Aun

(Au1)n

则:

Au

=

=

② 通频带:

③ 选择性:

N级的矩形系数为

slide17

1.3 小信号谐振放大器

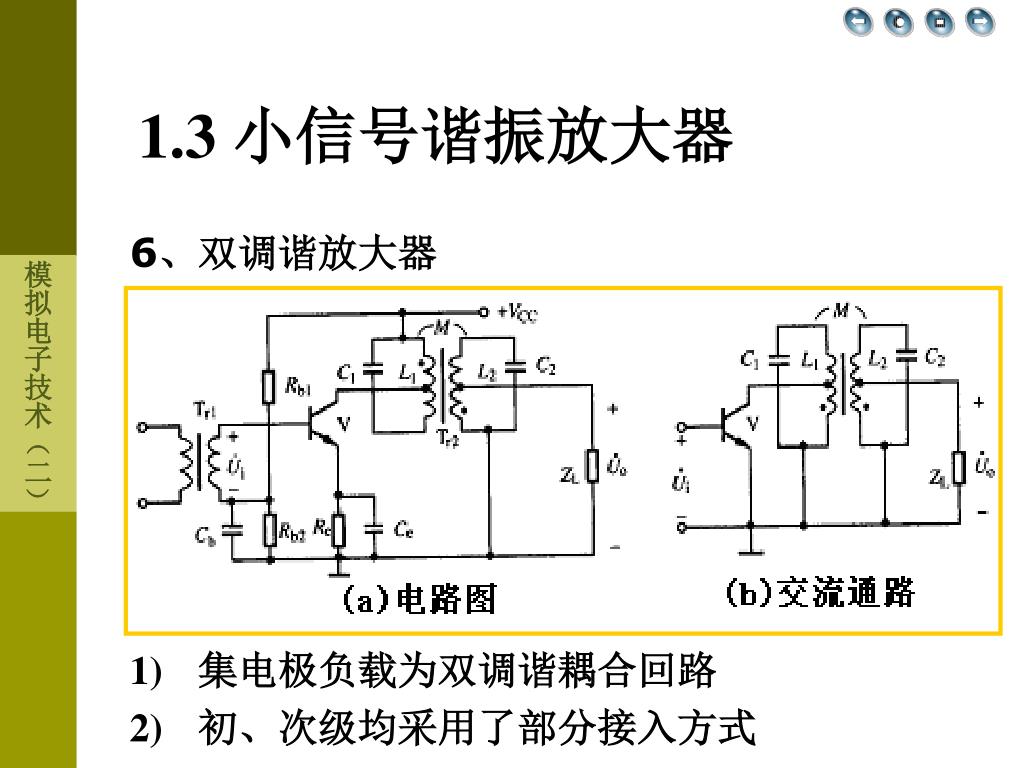

6、双调谐放大器

  • 集电极负载为双调谐耦合回路
  • 初、次级均采用了部分接入方式
slide18

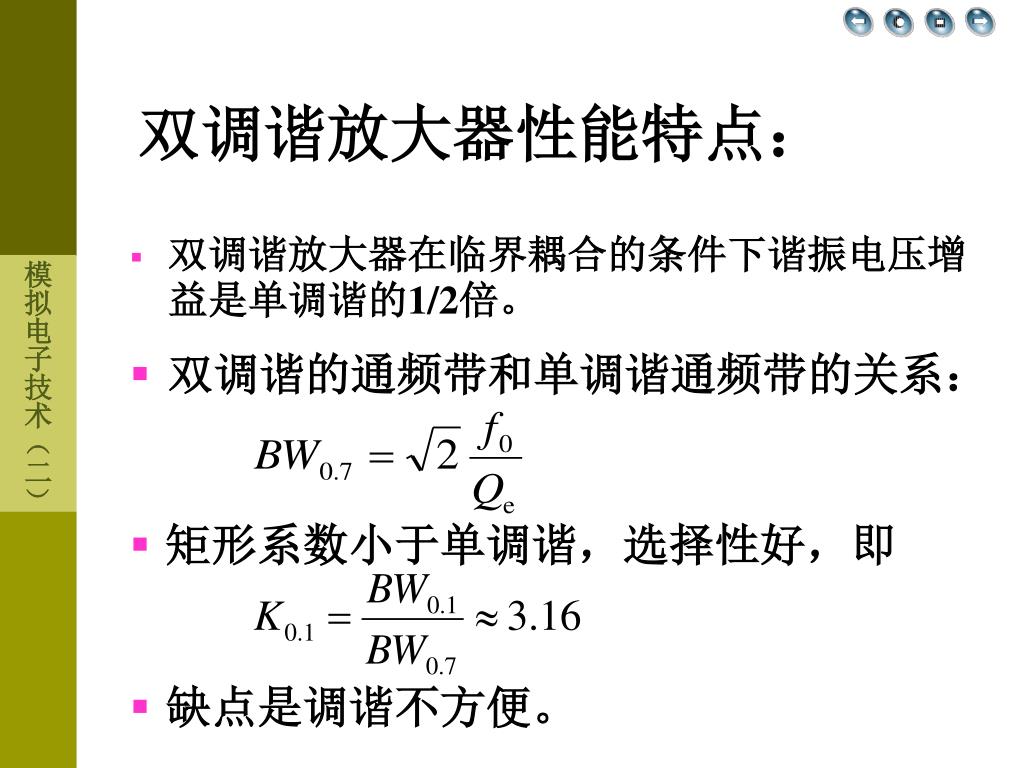

双调谐放大器性能特点:

  • 双调谐放大器在临界耦合的条件下谐振电压增益是单调谐的1/2倍。
  • 双调谐的通频带和单调谐通频带的关系:
  • 矩形系数小于单调谐,选择性好,即
  • 缺点是调谐不方便。
slide19

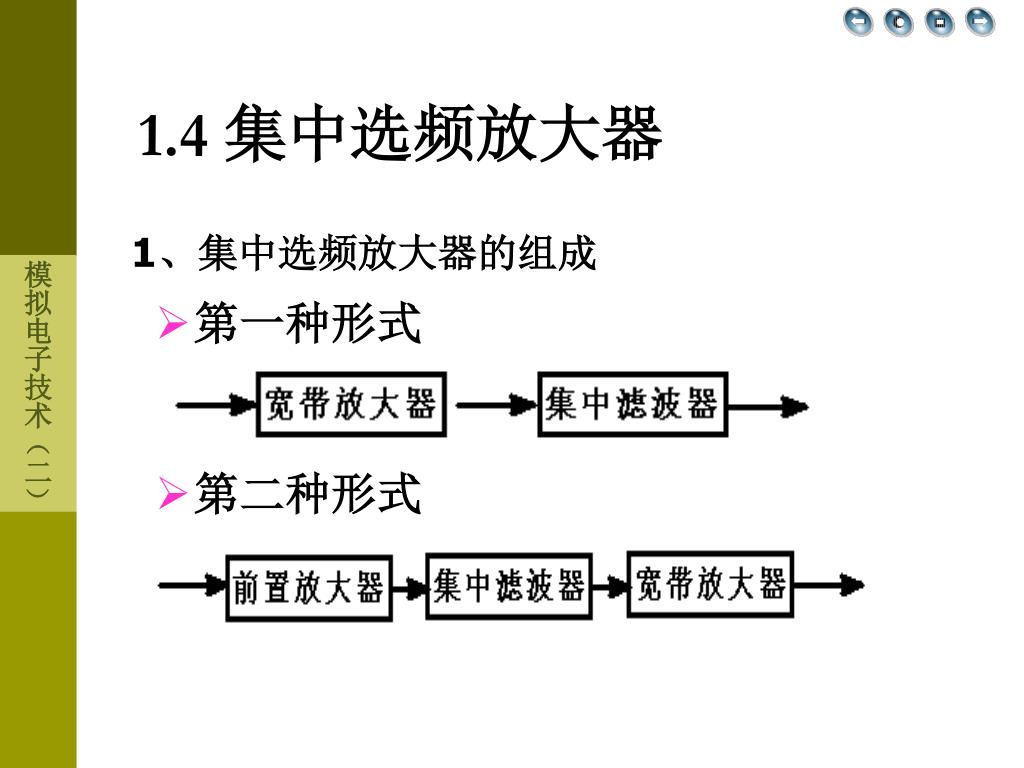

1.4 集中选频放大器

1、集中选频放大器的组成

第一种形式

第二种形式

slide20

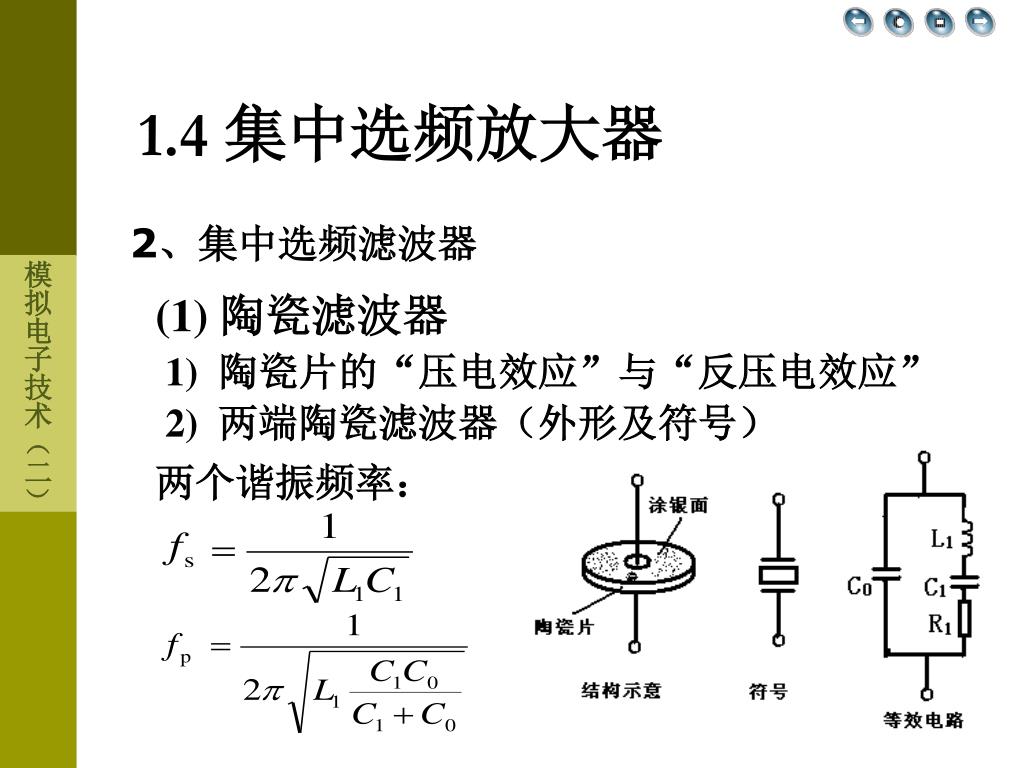

1.4 集中选频放大器

2、集中选频滤波器

(1) 陶瓷滤波器

1) 陶瓷片的“压电效应”与“反压电效应”

2) 两端陶瓷滤波器(外形及符号)

两个谐振频率:

slide21
1.4 集中选频放大器

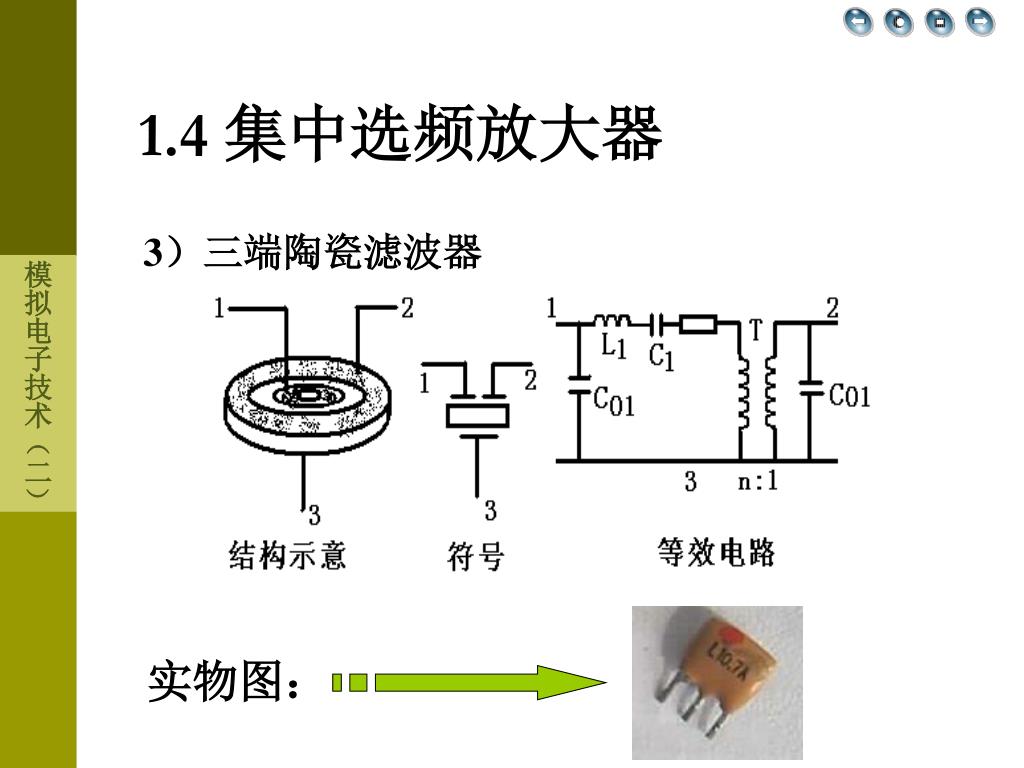

3)三端陶瓷滤波器

实物图:

slide22

1.4 集中选频放大器

2、集中选频滤波器

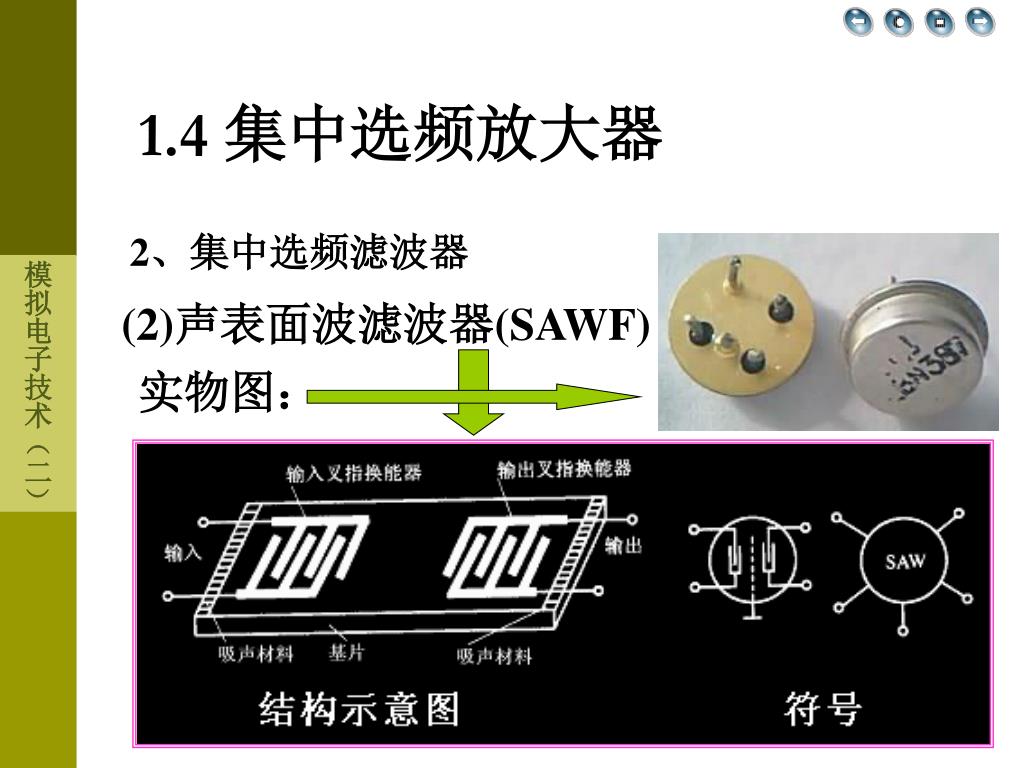

(2)声表面波滤波器(SAWF)

实物图:

slide23

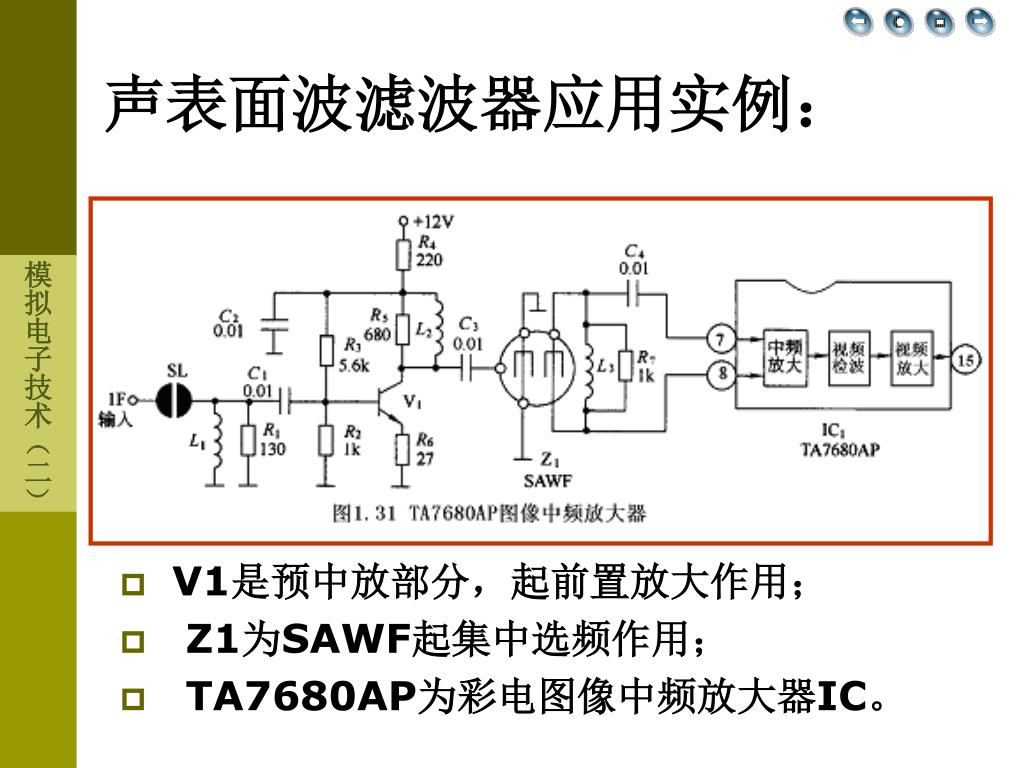

声表面波滤波器应用实例:
  • V1是预中放部分,起前置放大作用;
  • Z1为SAWF起集中选频作用;
  • TA7680AP为彩电图像中频放大器IC。
slide24

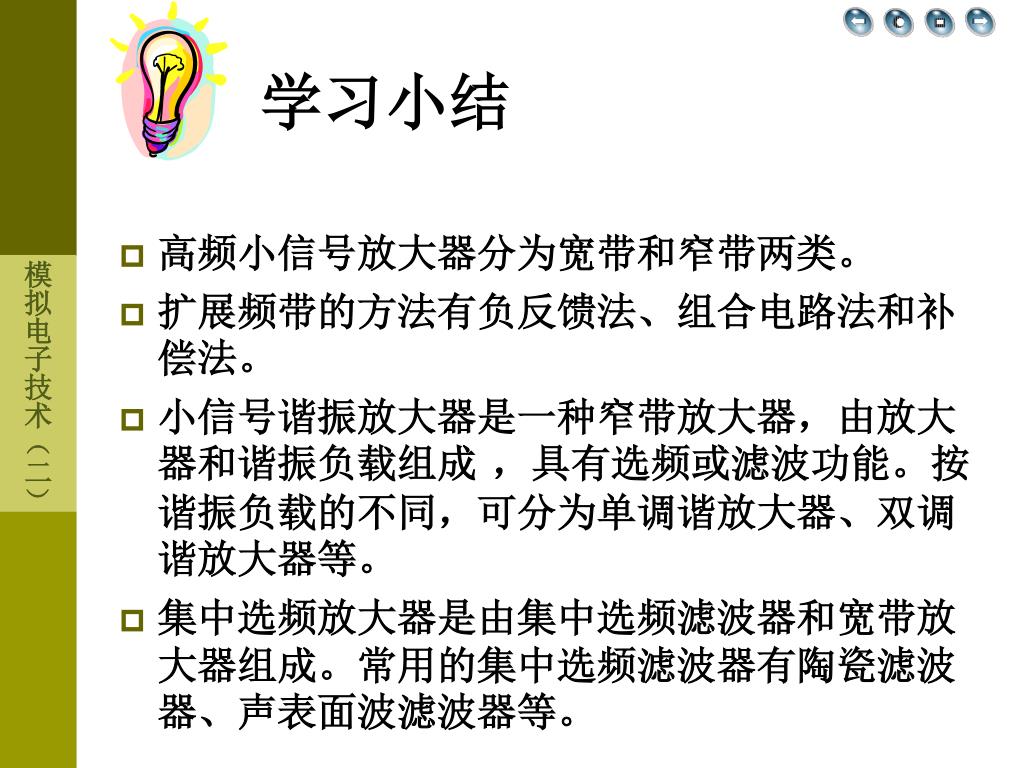

学习小结
  • 高频小信号放大器分为宽带和窄带两类。
  • 扩展频带的方法有负反馈法、组合电路法和补偿法。
  • 小信号谐振放大器是一种窄带放大器,由放大器和谐振负载组成 ,具有选频或滤波功能。按谐振负载的不同,可分为单调谐放大器、双调谐放大器等。
  • 集中选频放大器是由集中选频滤波器和宽带放大器组成。常用的集中选频滤波器有陶瓷滤波器、声表面波滤波器等。
