LC 三点式正弦波 振荡器

LC 三点式正弦波 振荡器. 主讲人:张艳花. 把并联 LC 回路中的 C 或 L 分成两个,则 LC 回路就有三个端点。把这三个端点分别与 双极型三极管的三个极 或者与 场效应管的三个电极 或者与 集成运放 的 同相输入端、反相输入端、输出端 相连就形成了 LC 三点式正弦波振荡器。. 9.3.3 LC 三点式正弦波振荡器. 一、 LC 三点式正弦波振荡器的概念. LC 三点式正弦波发生电路的一般结构如下图所示。. a )反相放大. b )同相放大. ,. 若考虑到 a) 中的负载阻抗. 运放输出电阻为. , 运放的开环增益为 A uo 。.

kemp
Download Presentation

LC 三点式正弦波 振荡器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. LC 三点式正弦波 振荡器 主讲人:张艳花

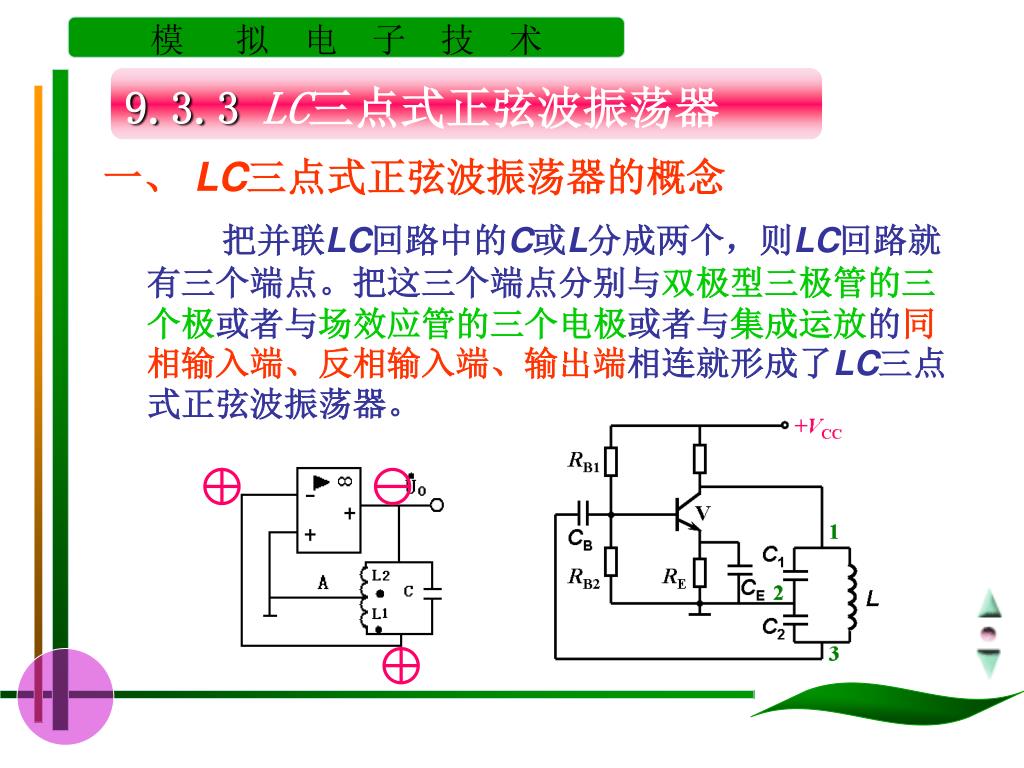

  2. 把并联LC回路中的C或L分成两个,则LC回路就有三个端点。把这三个端点分别与双极型三极管的三个极或者与场效应管的三个电极或者与集成运放的同相输入端、反相输入端、输出端相连就形成了LC三点式正弦波振荡器。把并联LC回路中的C或L分成两个,则LC回路就有三个端点。把这三个端点分别与双极型三极管的三个极或者与场效应管的三个电极或者与集成运放的同相输入端、反相输入端、输出端相连就形成了LC三点式正弦波振荡器。 9.3.3LC三点式正弦波振荡器 一、 LC三点式正弦波振荡器的概念

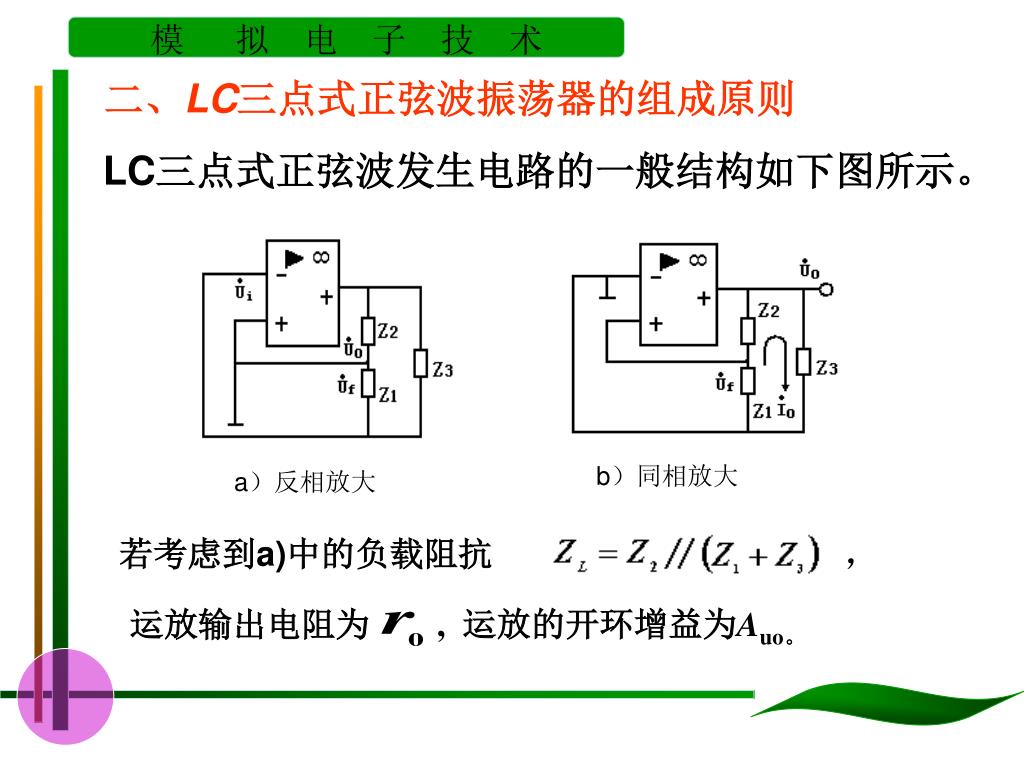

  3. LC三点式正弦波发生电路的一般结构如下图所示。LC三点式正弦波发生电路的一般结构如下图所示。 a)反相放大 b)同相放大 , 若考虑到a)中的负载阻抗 运放输出电阻为 , 运放的开环增益为Auo。 二、LC三点式正弦波振荡器的组成原则

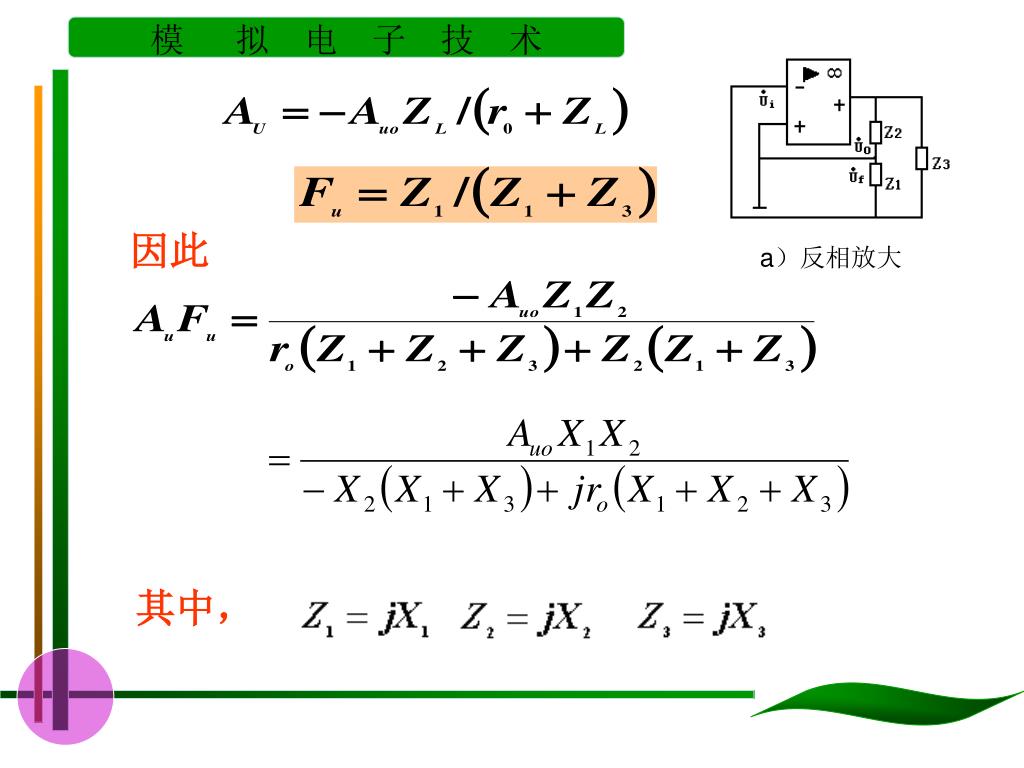

  4. a)反相放大 其中, 因此

  5. 为了使电路振荡,应有 为了使电路振荡,应有 振荡时分母的虚部应为零,即: 振荡时分母的虚部应为零,即: 进而可得

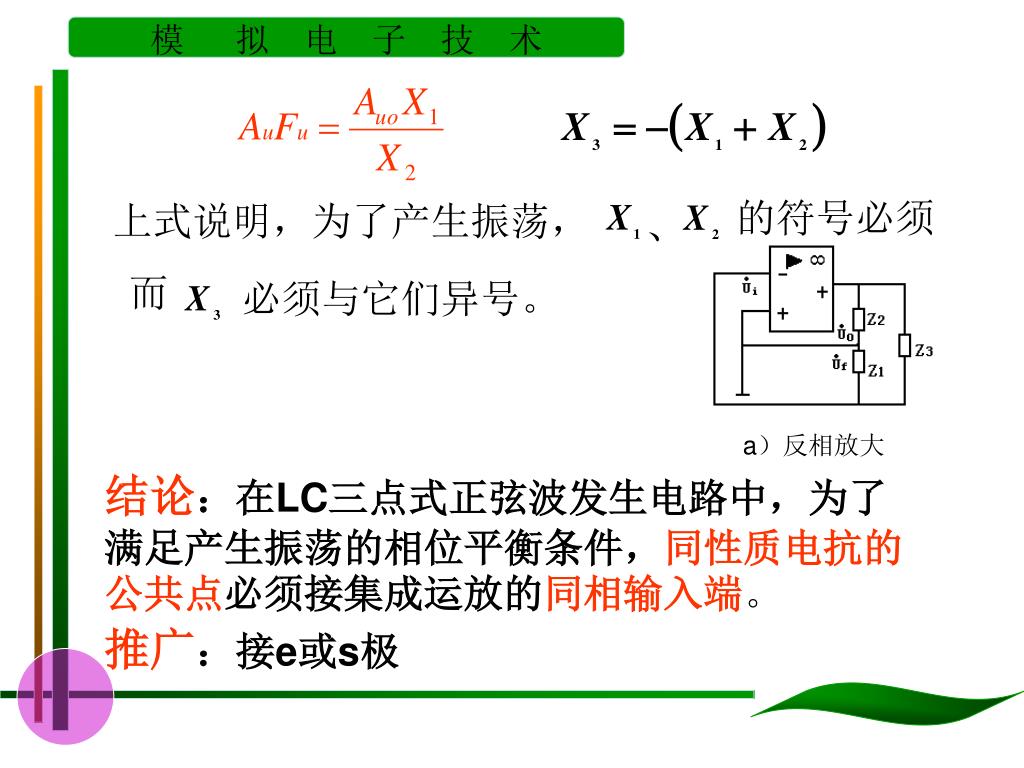

  6. 的符号必须 上式说明,为了产生振荡, 、 而 必须与它们异号。 a)反相放大 结论:在LC三点式正弦波发生电路中,为了 满足产生振荡的相位平衡条件,同性质电抗的公共点必须接集成运放的同相输入端。 推广:接e或s极

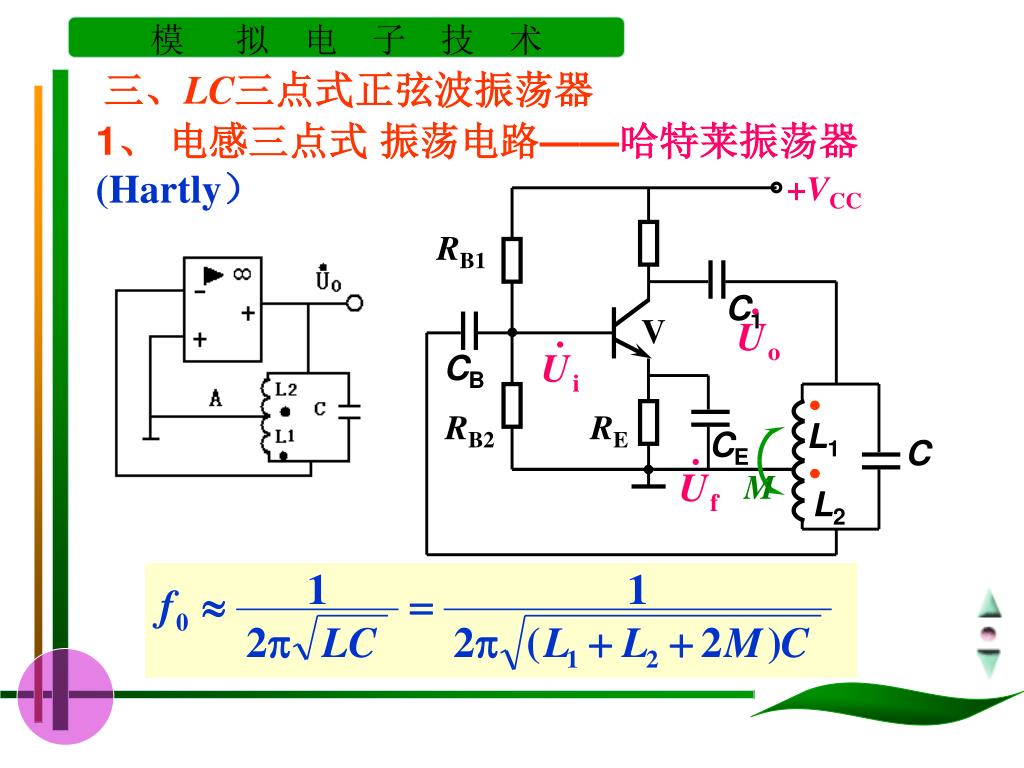

  7. +VCC RB1 • C1 V • CB RB2 RE L1 CE C • L2 三、LC三点式正弦波振荡器 1、 电感三点式 振荡电路——哈特莱振荡器 (Hartly) M

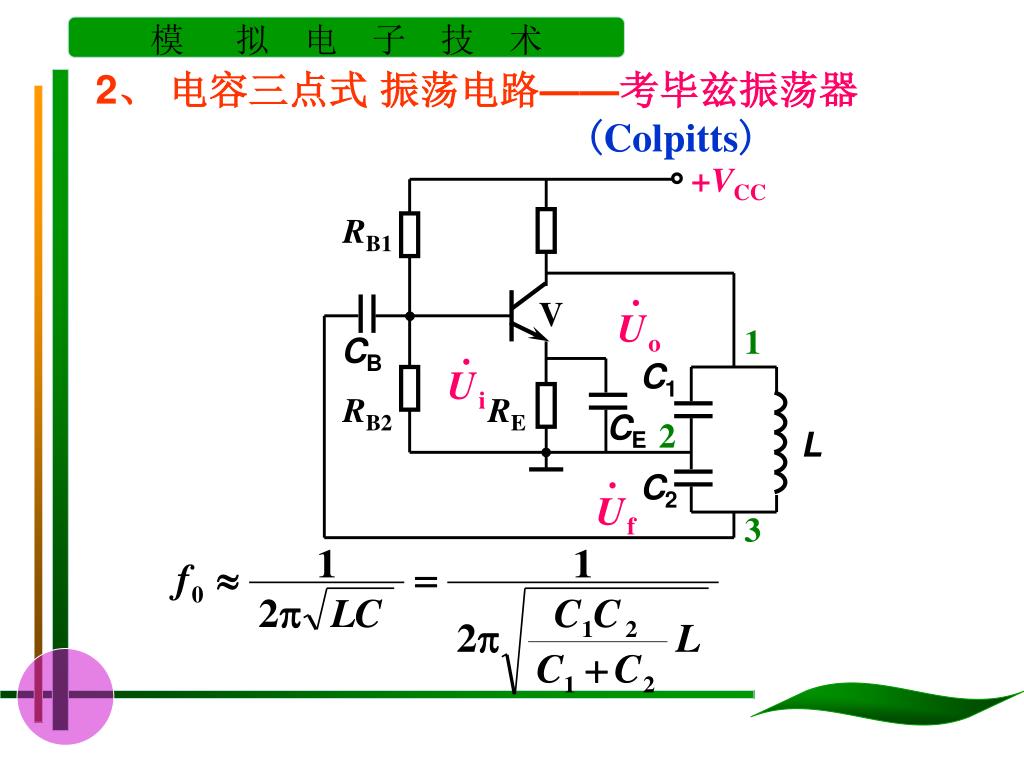

  8. +VCC RB1 • V 1 CB • C1 RB2 RE CE 2 L • C2 3 2、 电容三点式 振荡电路——考毕兹振荡器 (Colpitts)

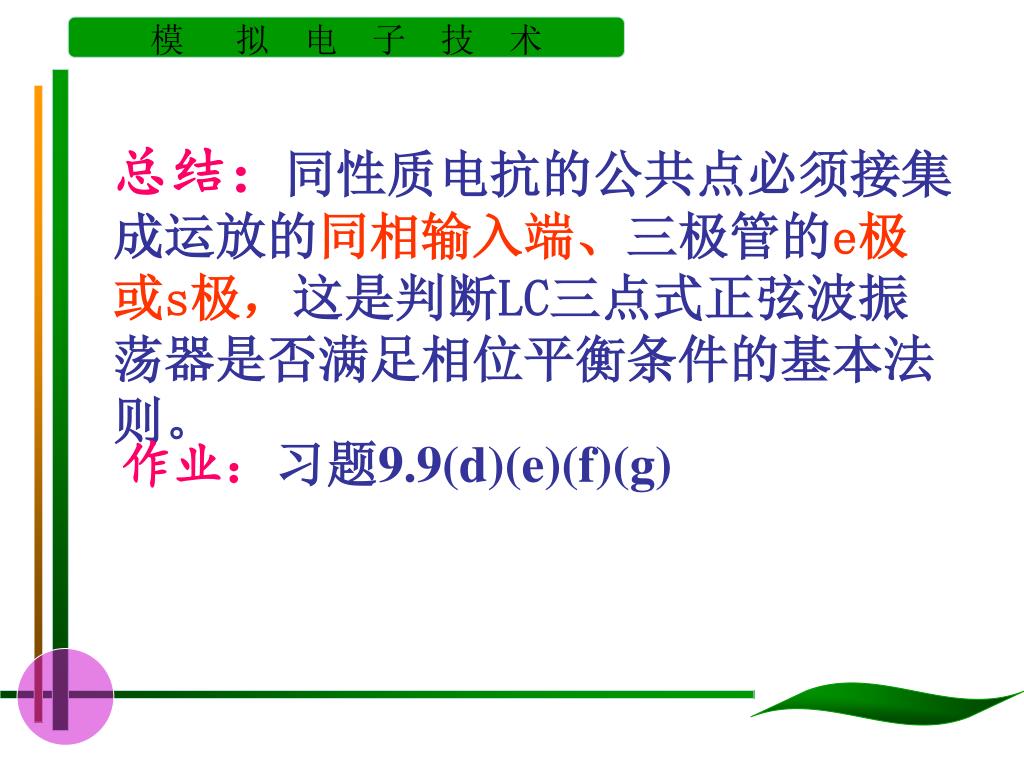

  9. 总结:同性质电抗的公共点必须接集成运放的同相输入端、三极管的e极或s极,这是判断LC三点式正弦波振荡器是否满足相位平衡条件的基本法则。总结:同性质电抗的公共点必须接集成运放的同相输入端、三极管的e极或s极,这是判断LC三点式正弦波振荡器是否满足相位平衡条件的基本法则。 作业:习题9.9(d)(e)(f)(g)

  10. 谢谢各位专家!
