  1. Anleitung Autosketch Tutorial

  2. Starte AutoSketch über den Desktop oder per Startleiste.

  3. Nach dem Start von Autosketch erscheint dieses Fenster. Hier einfach „OK“ klicken.

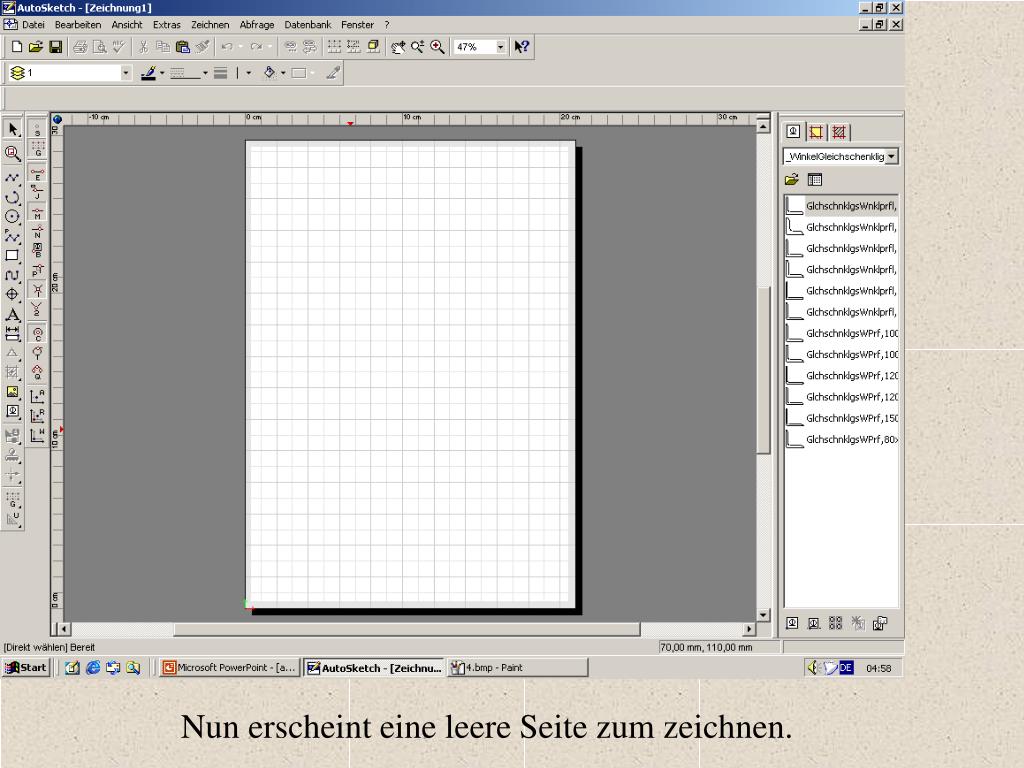

  4. Nun erscheint eine leere Seite zum zeichnen.

  5. Um eine bereits vorhandene Zeichnung zu öffnen, auf „Datei“ und dann“ Öffnen“ klicken und dort den Pfad zur Zeichnung auswählen.

  6. Unter Extras auf Zeichenoptionen klicken. Alle rot markierten Einstellungen wie im blauen Kästchen auf „1“ bzw „1,“ ändern. Das grüne Kästchen auf „Quadratmillimeter“ umstellen.

  7. In den Zeichenoptionen unter dem Punkt (hier rot markiert) „Raster“ die Einstellungen wie folgend geschrieben ändern. Objektfangintervall: 1mm Hauptfrequenz: 1

  8. In der Fangleiste auf „S“ (ganz oben) klicken, um alle Fangpunkte auszuschalten und danach nur „G“ (unter „S“) einschalten. Dabei wird „S“ wieder mit eingeschaltet.

  9. Um zu zeichnen den hier gezeigten Punkt anklicken und schon kann man auf der leeren Seite zeichnen. <<< Zum Beispiel so etwas 

  10. roter Pfeil: Linienart blauer Pfeil: Liniengröße • Die Liniengröße und Art kann man mit diesen beiden Buttons bequem auswählen !

  11. Um neue Symbole in die obere Leiste zu bekommen, unter „Ansicht“ auf „Symbolleisten“ klicken und ganz unten (2. von unten) einen Haken vor „Stutzen“ setzen. weiter nächste Seite =>

  12. Um „Stutzen“ nun in die Symbolleiste zu setzen, das erschienene „Stutzen-Menü“ im blauen Bereich anklicken und an eine freie Stelle in der Symbolleiste ziehen.

  13. Um eine Zeichnung zu stutzen einfach aussuchen ob abgerundet oder gestutzt werden soll. rot: abrunden ; blau: stutzen Und dann einfach die beiden Linien markieren, die gestutzt oder gerundet werden sollen. oben gestutzt, unten gerundet

  14. Zum bemaßen, den hier gezeigten Punkt anklicken. <<< Über den oberen Button, lässt sich die Art der Bemaßung einstellen. weiter nächste Seite

  15. Um zu bemaßen, am roten Punkt ansetzen (einmal klicken) und am blauen Punkt ansetzen (noch einmal klicken ;-) ). Die Bemaßung wird dann automatisch angezeigt.

  16. Um Bemaßungseinstellungen zu ändern, eine Bemaßung ziehen und auf diese rechtsklicken, dann auf „Bemaßungsformat ändern“ Weiter >>>

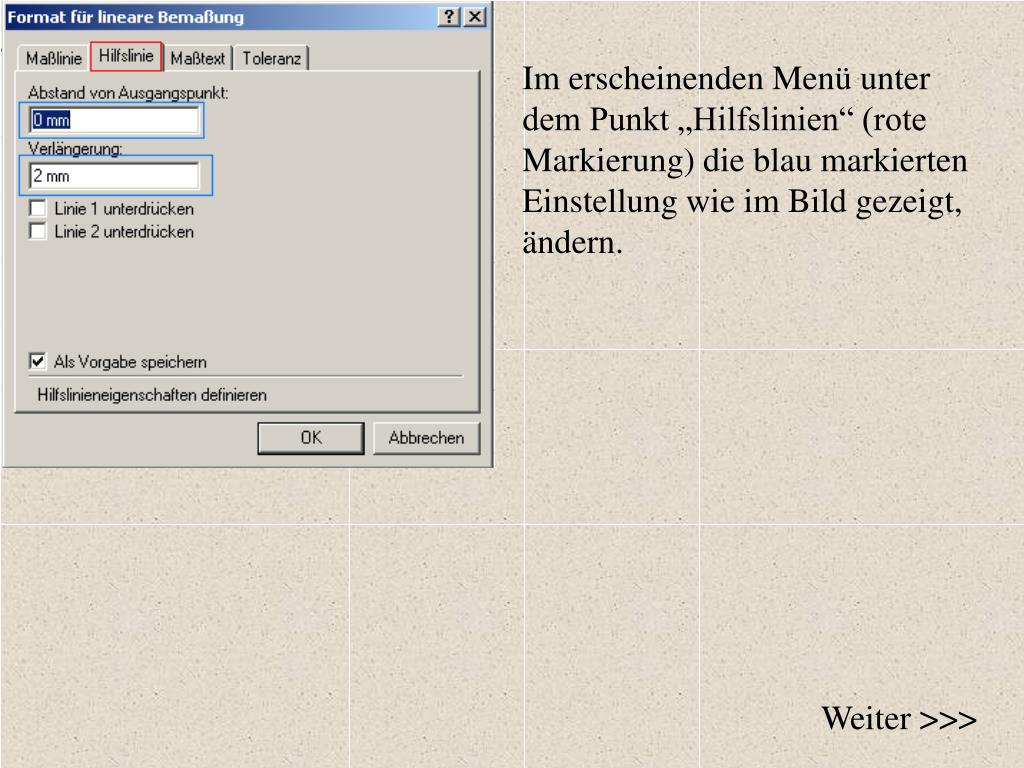

  17. Im erscheinenden Menü unter dem Punkt „Hilfslinien“ (rote Markierung) die blau markierten Einstellung wie im Bild gezeigt, ändern. Weiter >>>

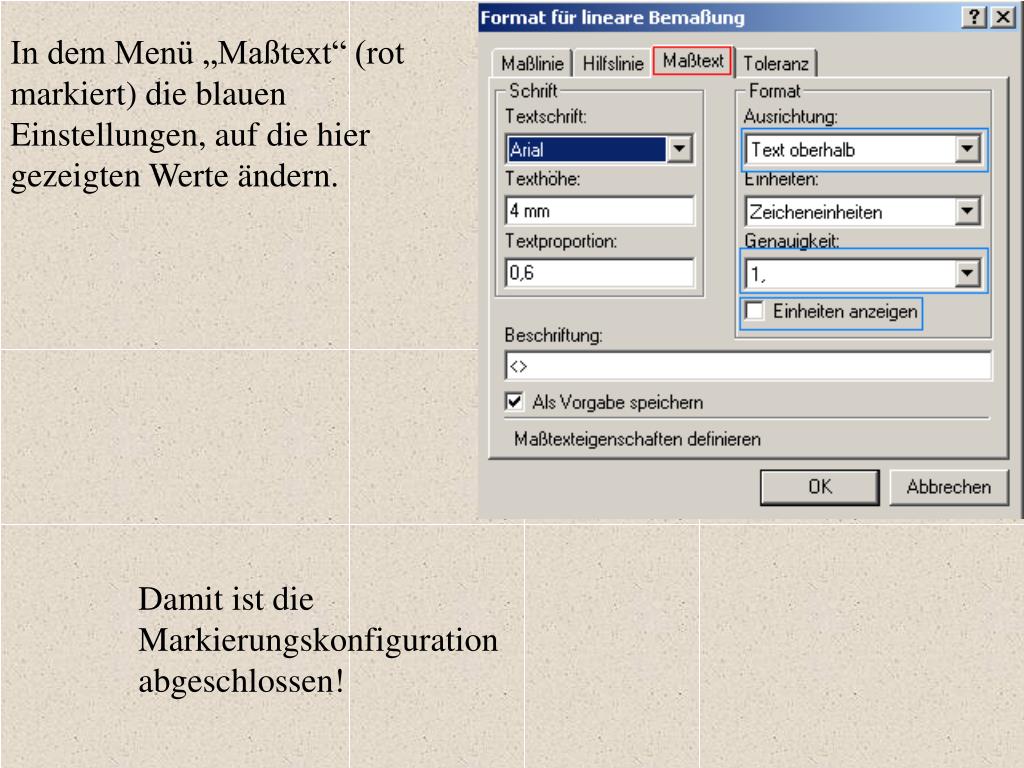

  18. In dem Menü „Maßtext“ (rot markiert) die blauen Einstellungen, auf die hier gezeigten Werte ändern. Damit ist die Markierungskonfiguration abgeschlossen!

  19. Viel Spaß noch mit AutoSketch
