1 / 55

第二章 离子型聚合反应 配位聚合反应及开环聚合反应

第二章 离子型聚合反应 配位聚合反应及开环聚合反应. 学习目的:        学习基本概念        学习基本原理        掌握基本规律        掌握基本应用. §2-1  一般性阐述. ● 定义: 单体在阳离子或阴离子作用下,活化为带正电荷或带负电荷的活性离子, 再与单体连锁聚合形成高聚物的化学反应,统称为离子型聚合反应 ( ionic polymerization) 。 属于连锁聚合反应的一种。       阳离子聚合        离子型聚合反应 阴离子聚合             配位离子型聚合 ● 特征: 〆 对单体的选择性高;

kelvin
Download Presentation

第二章 离子型聚合反应 配位聚合反应及开环聚合反应

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 第二章 离子型聚合反应配位聚合反应及开环聚合反应第二章 离子型聚合反应配位聚合反应及开环聚合反应 学习目的:        学习基本概念        学习基本原理        掌握基本规律        掌握基本应用

  2. §2-1 一般性阐述 ●定义:单体在阳离子或阴离子作用下,活化为带正电荷或带负电荷的活性离子, 再与单体连锁聚合形成高聚物的化学反应,统称为离子型聚合反应(ionic polymerization)。 属于连锁聚合反应的一种。       阳离子聚合        离子型聚合反应 阴离子聚合             配位离子型聚合 ●特征: 〆对单体的选择性高; 〆链引发活化能低,聚合速率快; 〆存在增长离子与反离子的平衡; 〆不同类型的离子型聚合引发剂不同; 〆不存在偶合终止,只能单基终止。 ●应用: 丁基橡胶、聚异丁烯、聚亚苯基、聚甲醛、聚硅氧烷、聚环氧乙烷等;高密度聚乙烯、等规聚丙烯、顺丁橡胶等;活性高聚物、遥爪高聚物等。

  3. §2-1 一般性阐述 ●与自由基聚合反应的对比

  4. | | CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 | | | | | | §2-2 阳离子聚合反应 碳阳离子介绍 碳阳离子是带P空轨道的碳原子,属于高能中间体。形成较难,一旦形成活性很高, 这是造成阳离子聚合能在极低温度下进行聚合的原因之一。 碳阳离子的稳定性:叔碳阳离子>仲碳阳离子>伯碳阳离子 相应单体的活性: CH2=C≈ CH=C > CH3-CH=CH2 > CH2=CH2 碳阳离子的化学性质: 碳阳离子的溶剂效应 溶剂的极性影响离子对结合状态,进而影响增长链活性。强 极性溶剂有利于碳阳离子的形成与稳定。 碳阳离子的重排 因碳阳离子的能量很高,通过重排达到热力学最稳定的状态是一 种必然的趋势。 碳阳离子与负离子的结合 取决于碳阳离子的活性和反离子的性质,反离子的亲核能力越强,越容易与之结合,而使聚合终止。因此,必须纯化反应体系。

  5. §2-2 阳离子聚合反应 一、单体与催化剂 ●单体 具有强推电子取代基的烯烃类单体和共轭效应的单体。   工业化生产所用的主要单体有:异丁烯、乙烯、环醚、甲醛、异戊二烯等。 ●催化剂 共性:阳离子聚合所用的催化剂为“亲电试剂”。    作用:提供氢质子或碳阳离子与单体作用完成链引发过程。 常用的催化剂:

  6. + - - + + - - + + | | | | | | | | | | CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH2 CH3 CH3 CH3 CH3 | | | | | | | | | | | | | | | | | | | | - - + + §2-2 阳离子聚合反应 二、阳离子聚合反应机理   研究体系:以异丁烯为单体,以三氟化硼为催化剂,水为助催化剂 ●链引发: BF3+HOH H[BF3OH] H[BF3OH]+ CH2=C→ CH3-C [BF3OH] ●链增长: ~CH2-C [BF3OH]+  CH2=C→  ~CH2-C - CH2-C [BF3OH] ●链终止: 假终止之一(活性中心向单体转移):     ~CH2-C [BF3OH]+  CH2=C→  ~CH2-C + CH3-C [BF3OH]

  7. - [BF3OH] | - + | - + - + [BF3OH] | | | | | | | | CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH2 CH3 CH3 CH2 CH3 CH3 CH3 CH2 CH3 CH3 CH3 CH3 - - + + [BF3OH] | | | | | | | | | | | | | §2-2 阳离子聚合反应   另一情况         ~CH2-C [BF3OH] + CH2=C →  ~CH2-C + CH3-CH   显然,以上一种方式为主。 假终止之二(向反离子转移,离子对重排,自发终止): ~CH2-C [BF3OH] →  ~CH2-C + H 假终止之三(向助催化剂转移,即与过量助催化剂作用终止):       ~CH2-C [BF3OH] →  ~CH2-C -OH +  H   以上各种终止之所以称为是假终止,原因是终止后的结果又产生了新活性中心,它仍 然可以进行反应。对于向单体转移终止的发生比自由基聚合时要快得多,同时,又是控制 产物相对分子质量的主要因素。因此,阳离子聚合多采用低温聚合。

  8. + - - + + [BF3OH] | | | | CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 | | | | | | | | §2-2 阳离子聚合反应 真终止之一(与反离子中的阴离子作用而终止):      ~CH2-C [BF3OH] →  ~CH2-C -OH +  BF3 真终止之二(与水、醇、酸等终止剂作用而终止)      ~CH2-C [BF3OH] + XB→  ~CH2-C -B +  X 三、阳离子聚合的影响因素 ●催化剂与助催化剂的组合   无论怎样组合,主要取决于助催化剂向单体提供质子或碳阳离子的能力。   以Lewis为催化剂,以水为助催化剂的异丁烯聚合中,催化剂的活性随其接受电子的 能力和酸性而增加。其活性顺序如下: BF3>AlCl3>TiCl4>TiBr4>BCl3>BBr3>SnCl4 AlCl3>AlRCl2>AlR2Cl>AlR3

  9. 1 2 3 105 2 聚合度 聚合速度 104 1 103 102 -30 -78 -120 -140 0 6 1 2 3 4 5 7 温度,℃ C×100,mol/L 聚合温度异丁烯聚合的影响 1-BF3,2-Al(C2H5)Cl2,3-AlCl3 §2-2 阳离子聚合反应   以为SnCl4催化剂,助催化剂的活性随其酸性的增加增加。其活性顺序如下: HCl>CH3COOH>CH3CH2NO2>C6H6OH>H2O>CH3OH>CH3COCH3   聚合速率和产物聚合度随催化剂与助催化剂的配比变化而变化(有最大值)。 助催化剂用量偏大时,容易使离子对性质发生转变,降低催化剂活性,甚至终止反 应。BF3-H2O体系,水量偏大时,存在如下反应: BF3+H2O H[BF3OH] [H3O][BF3OH] 助催化剂苯酚对0.185mol/LSnCl4 催化异丁烯聚合的影响 - - + +

  10. §2-2 阳离子聚合反应 ●温度 根据产物用途合理确定聚合温度,-40℃以上生产的聚异丁烯,用于粘合剂、增塑 剂、胶泥等;-78℃以下生产的聚异丁烯用于塑料添加剂。   降低聚合温度,可以抑制向单体的转移反应,有利于增长反应,聚合度增大。 TiCl4-H2O体系引发异丁烯的CM值 ●溶剂 提高溶剂的极性和溶剂化作用,有利于形成松散离子对,增加聚合速率和聚合度。 常用的溶剂:卤代烷(CCl4、CHCl3、C2H4Cl2)         烃(C6H6、C7H8、C3H8、C6H14)         硝基化合物(C6H5NO2、CH3NO2)         不能用醚、酮、酯、胺等容易与阳离子反应的溶剂。

  11. | | | | C6H5 COOCH3 CN COOCH3 §2-3 阴离子聚合反应 一、单体与催化剂 ●单体 共性:π电子流动性大(共轭效应大),即Q值越越大越好;取代基吸电子能力强, 即e值越大越好。单体的聚合能力随结构不同而变化。如: 聚合能力 小                       大         (A)     (B)      (C)      (D) CH2=CHCH2=CHCH2=CHCH2=C-CN Q值    1.00.42 1.78 12.6 e值 -0.80.601.202.10 ●催化剂   共性:具有亲核能力的亲核试剂(多为碱性物质)。   催化能力的大小取决于各催化剂的碱性强弱,碱性越强其催化能力越大;同时,还取 决于与单体的匹配情况关系

  12. §2-3 阴离子聚合反应 阴离子聚合的单体与催化剂的反应活性匹配   表中a组碱金属及其烷基化合物碱性最强,催化能力极强,可以引发各种单体进行阴离子聚合;b 组不引发极性最弱的单体,只能引发A、B、C组单体;c组碱性比d组弱;d组只能引发聚合能力最强 的A组单体。 a A b B c C d D

  13. §2-3 阴离子聚合反应 二、阴离子聚合反应机理   以正丁基锂为催化剂,苯乙烯为单体,四氢呋喃为溶剂,甲醇为终止剂。机理如下: 链引发 n-C4H9Li+CH2=CH → C4H9-CH2-CHLi 链增长       ~CH2-CHLi +CH2=CH → ~CH2-CH-CH2-CHLi 链终止       ~CH2-CHLi + CH3OH→ ~CH2-CH2 + LiOCH3   有关的分析: - + - - + + - +

  14. | | X X §2-3 阴离子聚合反应 ●链引发反应 〆金属有机化合物引发(KNH2、NaNH2;RLi、RMgX)   总特点:引发活性取决于金属-碳键的极性,极性越强,引发活性越大。   用RLi、RMgX引发,特点是催化剂溶解于溶剂之中,形成单阴离子活性中心;C-Li 键的性质取决于溶剂的性质,在非极性溶剂中属于共价键,在极性溶剂中属于离子键。   用KNH2、NaNH2引发,需要在液氨中引发,并且先发生KNH2的分解。 KNH2K + NH2 NH2+ CH2=CH → H2N-CH2-CHK 〆电子转移引发 碱金属(Li、K、Na)直接引发,通过最外层电子直接转移给单体,形成自由基-阴离 子,经偶合形成双阴离子活性中心,再引发单体。 Li + CH2=CH→ ·CH2-CHLi - + - - + - +

  15. | | | X X X §2-3 阴离子聚合反应 - - - + + + 2•CH2-CHLi→ LiCH-CH2-CH2-CHLi (双阴离子活性中心) 特点:非均相反应;两个聚合方向;反应在金属表面进行,活性中心逐步形成,引发 速率较慢,产物聚合度较大,并且分布较宽。   碱金属间接电子转移引发,如钠在四氢呋喃存在下,与萘或蒽形成配合物再引发。 Na +  →[    ]Na(绿色) [    ]Na + CH2=CH →      + ·CH2-CHNa 2·CH2-CHNa→  NaCH-CH2-CH2-CHNa (红色双阴离子中心)   特点:颜色变化明显,反应可以定量进行。 - THF + - - + + - - - + + +

  16. §2-3 阴离子聚合反应 ●链增长反应 链增长反应是通过单体插入到离子对中间完成的。因此,离子对的存在形式对聚合速 率、产物聚合度和结构均有影响。 ~MA~M║A ~M + A (紧密离子对)   (被溶剂分子隔开的离子对)    (自由离子对) ●链终止反应   无杂质的聚合体系:苯乙烯、丁二烯等单体极难发生终止反应,活性寿命很长。   原因:活性链带有相同电荷,不能偶合,也不能歧化;即使活性中心向单体转移或异 构化产生终止,也都需要进行难于发生的脱H 反应。   外加质子性物质或某些化合物进行终止的体系:可以合成链端带官能团的高聚物。 - - - + + + -

  17. +H2O +HX +CH3OH +RCOOH -+ +CO2 -+ +H+ + -+ +O2 -+ -+ +H+ +~MA + +CH2-CH2 O -+ + +H+ +OCNRNCO +2H2O §2-3 阴离子聚合反应 ~MH + AOH ~MH + AX ~MH + AOCH3 ~MH + RCOOA ~MA ~MCOOA   ~MCOOH+ A ~MOOA2~MOA2~MOH+ 2A ~MCH2CH2OA   ~MCH2CH2OH+ A ~MC=NRNCO   ~M-CONHRNH2+ AOH + CO2 三、活性高聚物 ●活性高聚物的定义   在适当条件下,不发生链转移或链终止反应,而使增长的活性链直至单体完全耗尽仍 保持活性的聚合物阴离子。 ●活性高聚物的形成条件   无杂质;无链终止和链转移;单体不发生其他反应;溶剂为惰性;引发速率大于增长 速率;体系内浓度、温度均一;无明显链解聚反应。

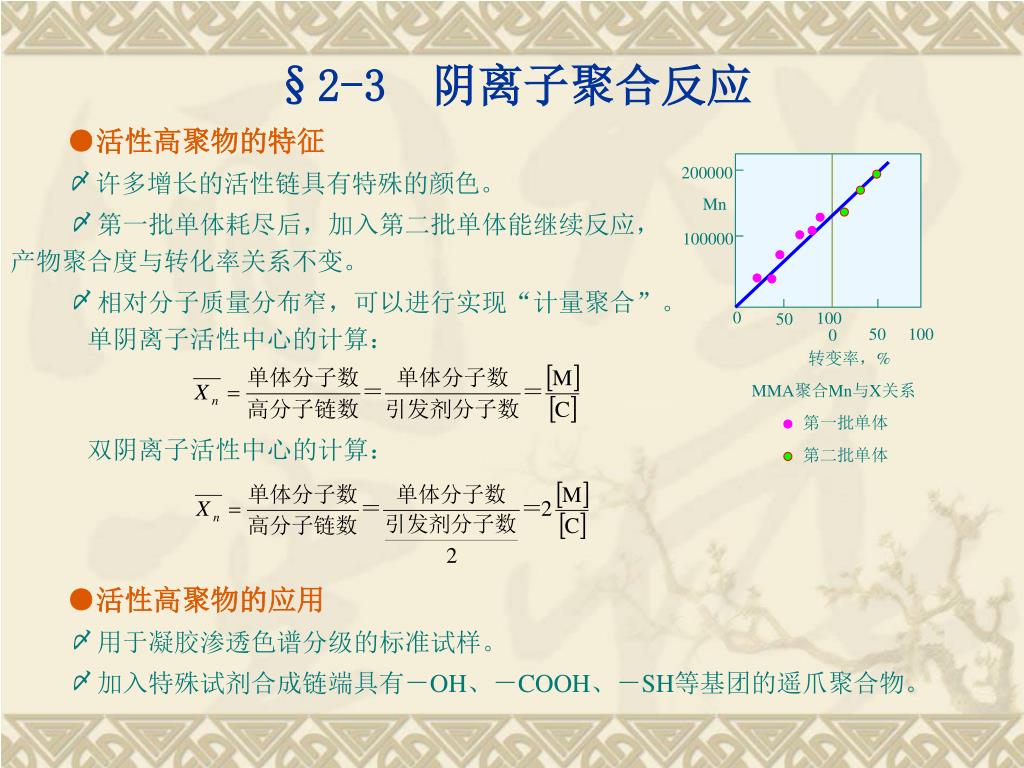

  18. 200000 Mn 100000 0 100 50 50 100 0 转变率,% MMA聚合Mn与X关系    第一批单体    第二批单体 §2-3 阴离子聚合反应 ●活性高聚物的特征 〆许多增长的活性链具有特殊的颜色。 〆第一批单体耗尽后,加入第二批单体能继续反应, 产物聚合度与转化率关系不变。 〆相对分子质量分布窄,可以进行实现“计量聚合”。    单阴离子活性中心的计算:     双阴离子活性中心的计算: ●活性高聚物的应用 〆用于凝胶渗透色谱分级的标准试样。 〆加入特殊试剂合成链端具有-OH、-COOH、-SH等基团的遥爪聚合物。

  19. ~CH2-COOH H+ ~CH2-COOLi CO2 ~C-H2Li+ 活的PB ~CH2-CH-CH-CH2 ~CH2-CH2-CH2-SLi H+ H+ ~CH2-CH2-CH2-SH ~CH2-CH2-CH2-OLi ~CH2-CH-CH-CH2 CH2-CH2 CH2-CH2 CH2-CH2 H+ O O O O O ~CH2-CH2-CH2-OH OLi OH | | §2-3 阴离子聚合反应   其合成方法如下:   最有实用价值的是链端带有-COOH和-OH的遥爪聚合物。

  20. ~CH2-CH-CH2 CH2-CH-CH2~ ClH2C CH2Cl + 4~CH2-C-HK+ CH2-CH-CH2~ ~CH2-CH-CH2 CH2Cl ClH2C §2-3 阴离子聚合反应 CH3 CH3  〆合成梳形和星形聚合物    ~CH2-C~ + ~CH2-C-HK+→ ~CH2-C~ 〆合成嵌段共聚物   顺序加料嵌段(SBS树脂) nS Sn-SnSm-SnBmSi-SnBmSi   偶合嵌段(ABBA形嵌段)2AnBm-Li++Br(CH2)6Br→AnBm+1(CH2)6Bm+1An+2LiBr C=O C=O CHCH2~ OCH3 梳形聚合物 PMMA 活的PS 1,2,4,5-四氯甲基苯 活的PS 星形聚合物 失活 mB RLi iS

  21. ~C-+Li Li -+C ~ §2-3 阴离子聚合反应 四、影响阴离子聚合的因素 ●催化剂的影响 〆催化剂的结构   对双烯烃的阴离子聚合,烷基锂的活性顺序为: sec-C4H9Li>i-C3H7Li>t-C4H9Li>i-C4H9Li>n-C4H9Li~C2H5Li   对苯乙烯的阴离子聚合,烷基锂的活性顺序为: sec-C4H9Li>i-C3H7Li> n-C4H9Li~C2H5Li > i-C4H9Li >t-C4H9Li 〆缔合作用   催化剂中烷基为直链结构,并且使用高浓度烃类溶剂时,如果产生下列缔合体,则无 引发能力。 〆反离子半径   反离子半径越大,作用力越小,越有利于单体的插入,聚合速率越大。   常见反离子半径为:RLi+>RNa+>RK+ R-+Li 或 Li+-R

  22. §2-3 阴离子聚合反应 ●溶剂 共性:使用非质子性溶剂。   作用:移出聚合热;改变活性中心形态与结构。   选择:选择极性溶剂,无缔合作用,聚合速率大,但产物规整性不好;选择非极性溶 剂,存在一定的缔合作用,聚合速率小,但产物规整性好。因此,要综合考虑。   常用溶剂介电常数如下:   电子给予指数高的溶剂对反离子作用强,容易松对,所以聚合加快。

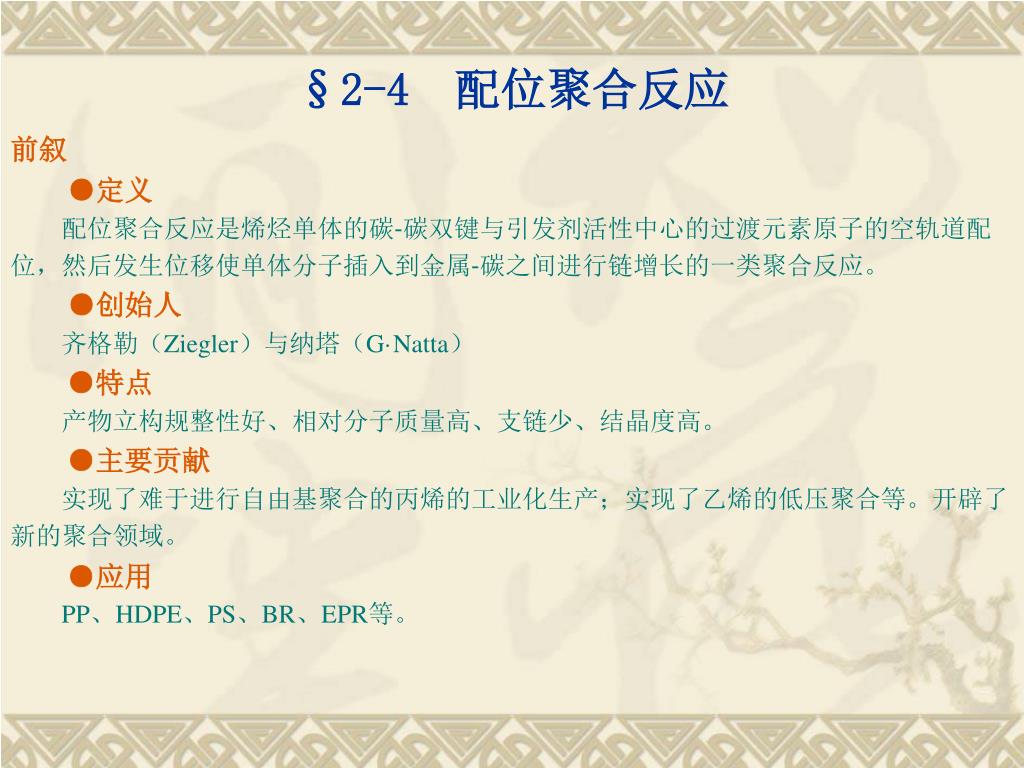

  23. §2-4 配位聚合反应 前叙   ●定义   配位聚合反应是烯烃单体的碳-碳双键与引发剂活性中心的过渡元素原子的空轨道配 位,然后发生位移使单体分子插入到金属-碳之间进行链增长的一类聚合反应。   ●创始人   齐格勒(Ziegler)与纳塔(G·Natta) ●特点   产物立构规整性好、相对分子质量高、支链少、结晶度高。 ●主要贡献   实现了难于进行自由基聚合的丙烯的工业化生产;实现了乙烯的低压聚合等。开辟了 新的聚合领域。 ●应用 PP、HDPE、PS、BR、EPR等。

  24. §2-4 配位聚合反应 一、高聚物的立体异构现象 ●高聚物的立体异构   异构体:化学组成相同,而性质不同聚合物。   异构现象:出现异构体的现象。   异构体的类型:结构异构、立体异构 〆结构异构   产生的原因:由于分子中原子或原子团相互连接的次序不同引起的。   实例:结构单元为-C2H4O-的互为异构体聚合物有聚乙烯醇、聚乙醛、聚环氧乙烷      聚甲基丙烯酸甲酯与聚丙烯酸乙酯互为异构体      以一种单体进行的连锁聚合反应,也存在头-头、头-尾、尾-尾异构体。 〆立体异构   产生的原因:由于分子中原子或原子团在空间排布方式(简称构型)不同引起的。   实例:全同聚丙烯、间同聚丙烯、无规聚丙烯;顺式聚丁二烯、反式聚丁二烯 ●高聚物中立体异构体的类型 〆几何异构体

  25. H H H H C=C H H H H H H C-C C-C C C H H C=C H H C=C H H H H H H H H H H H H H H H H C C C C C C C C C C C C C C C C H H H H H H H H H H H H §2-4 配位聚合反应   产生的原因:由双键或环上的取代基在空间的排布方式不同引起的。   实例: 顺式-1,4-聚丁二烯 反式-1,4-聚丁二烯

  26. | | | | | | CH3 CH3 CH3 CH3 CH3 CH3 H H H H H H | | | | | | §2-4 配位聚合反应 〆旋光异构体 产生原因:由分子中存在一个或多个不对称碳原子,或者虽无不对称碳原子,但存在 着分子整体的不对称性所引起的。其中具有旋光性的为旋光性聚合物,不显光学活性的碳 原子称为“假不对称碳原子”,但是真的立体异构中心。 实例:聚丙烯 ~CH2-C*-CH2-C*-CH2-C*-CH2-C*-CH2-C*-CH2-C*~ 立体异构中心的两种构型的标记:(以取代基在主链平面的上或下为判断)   带有“真不对称碳原子”的立体异构中心标记为:D、L构型或R、S构型   带有“假不对称碳原子”的立体异构中心标记为:d、l构型或r、s构型 〆单取代烯烃的立体异构类型   全同立构:分子链中每个结构单元上的立体异构中心具有相同的dddddd或llllll构型。   间同立构:分子链中d和l构型交替排列。   无规立构:分子链中d和l构型呈无规排列。   有规立构高聚物:全同立构与间同立构高聚物的统称。

  27. R H H R H R R H H H R H H H H H H R H H R R R R R R H R R H R R H H R H R H C C H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H R H C C H H C C C C C C C C C C C C C C C C C C R R C C C C C C C C C C C C C C C C C C C C H H §2-4 配位聚合反应   实例:单取代烯烃聚合物的三种立体异构体 全同立构体 间同立构体体 无规立构体体

  28. §2-4 配位聚合反应   实例:α-单取代烯烃全同立构聚合物的螺旋结构 CH CH2 R R= -CH3,-C2H5   -CH=CH2   -CH2-CH2-CH(CH3)2   -O-CH3   -O-CH2- CH(CH3)2   -C6H5 俯视结构 立体结构

  29. §2-4 配位聚合反应 ●有规立构高聚物与无规立构高聚物部分物理-力学性能对比 ●国际纯化学和应用化学联合会(IUPAC)规定 凡能形成以有规立构高聚物为主的聚合反应(包括自由基型、阳离子型、阴离子 型、配位阴离子型等聚合反应)都称为立体定向聚合反应或有规立构聚合反应。所得产 物称为立体定向聚合物。   高聚物中有规立构高聚物所占的百分数称为立构规整度。又称定向指数、等规度。

  30. §2-4 配位聚合反应 二、单体与催化剂 ●单体 非极性单体:乙烯、丙烯、1-丁烯、苯乙烯、共轭双烯、环烯烃等 极性单体:甲基丙烯酸甲酯、丙烯酸酯等 ●Zieger-Natta催化剂 〆典型Zieger催化剂与典型Natta催化剂 〆Zieger-Natta催化剂 Zieger-Natta催化剂是一类催化剂的统称,由主催化剂和助催化剂组成。 主催化剂:   用于α-烯烃的配位阴离子聚合:是第Ⅳ~第Ⅵ族过渡金属(Ti、V、Mo、W、Cr 等)卤化物、氧氯化物、乙酰丙酮或环戊二烯基过渡金属卤化物,常用的卤素为Cl、Br、 I等。   用于环烯烃开环聚合:MoCl5和WCl5   用于双烯烃配位阴离子聚合:第Ⅷ过渡金属(Co、Ni、Ru、Rh等)的卤化物羧盐。

  31. Et Cl Et Cl Cl Al Ti Ti Cl Et Cl CH2 Cl Cl CH3 §2-4 配位聚合反应 ●常用的Zieger-Natta催化剂组分 研究的热点:通过研磨、浸渍,或添加第三组分制备单烯烃高效催化剂。 ●Zieger-Natta催化剂引发α-烯烃的定向聚合机理模型 双阴金属活性中心 单金属活性中心

  32. Cl Cl Cl Al Al Ti Ti + + → Al Ti CH2 CH2 - CH2 α β CH3 CH3 CH3 双金属活性中心 Cl- Al 丙烯 双键被Ti空轨道吸附 丙烯单体插入 Cl + CH2-CH3 Ti + Al Ti - + - CH2=CH CH2=CH CH2-CH CH2=CH CH2 Cl 重排 再生 Al | | | | Ti CH-CH3 CH3 CH3 CH3 CH3 CH2 α Et CH-CH3 β Et 过渡六元环配位结构 新活性中心 §2-4 配位聚合反应 〆按双金属活性中心模型进行配位阴离子聚合的过程

  33. Et CH-CH CH3 Et Et CH2 Et Et Et CH3 CH3 CH Ti Ti Ti + CH Ti Ti CH2-CH CH 吸附 配位 重排 插入 CH2 CH2 CH2 CH3 单金属活性中心 丙烯 再生后活性中心 四元环过渡结构 §2-4 配位聚合反应 〆按单金属活性中心模型进行配位阴离子聚合的过程 〆配位聚合的总原则 单体定向吸附(预先取向),单体对增长链的定向连接,活性中心再生。 三、单烯烃的配位聚合 ●丙烯的配位聚合机理   以丙烯为单体,以α(β、γ)TiCl3为主催化剂,以AlEt3为助催化剂,按单金属活 性中心聚合模型进行聚合。则:

  34. Et CH-CH3 CH2 Et CH3 Et CH Ti Ti Ti CH2 CH2=CH CH2=CH CH2=CH Et CH-CH Et Et CH2 Et ~ CH-CH3 CH-CH3 CH-CH3 CH-CH3 CH3 CH3 CH3 n CH3 CH2 CH2 CH2 CH2 CH Ti Ti Ti Ti CH2 §2-4 配位聚合反应 〆链引发 〆链增长 重排 + 重排 +

  35. Et H ~ CH-CH3 Ti CH2 + Ti CH2=C~Et 稳定聚丙烯链 Et ~ CH3 CH3 CH-CH3 CH2-CH3 CH3 CH2 CH2 CH + Ti Ti CH2=C~Et CH2 稳定聚丙烯链 §2-4 配位聚合反应 〆链终止   瞬时裂解终止(自终止)   向单体转移终止

  36. Et ~ CH-CH3 H Et Et CH2 Al-Et Ti Ti Ti + Et2Al-CH2-CH~Et Et 稳定聚丙烯链 Et ~ CH-CH3 CH3 CH3 CH2 + + H2 CH3-CH~Et Ti 稳定聚丙烯链 §2-4 配位聚合反应   向助催化剂AlR3转移终止   氢解终止(工业常用方法)   一般前三种终止反应难于发生,因此,活性链寿命很长,可进行嵌段。

  37. §2-4 配位聚合反应 ●影响丙烯配位聚合的因素 〆主催化剂的影响 〆助催化剂的影响   其中主催化剂为TiCl3(α、β或δ)

  38. §2-4 配位聚合反应 Zieger-Natta催化剂中烷基铝的作用   消除反应体系中对催化剂有毒的物质;   与烯烃单体在过渡金属表面进行竞争吸附,活性链可以向烷基铝转移;   不同结构的烷基铝活性不同。其顺序如下: Al(C2H5)2H> Al(C2H5)3> Al(C2H5)2Cl > Al(C2H5)2Br > Al(C2H5)2I > Al(OC2H5)2C2H5> Al(C2H5N)C2H5 > Al(i-C4H9)2H > Al(i-C4H9)3> Al(i-C4H9)2Cl > Al(i-C4H9)2[(CH3)2C-CH=CH2] > Al(i-OC4H9)3 三烷基铝上R基对聚合的影响 上述两表得知:聚丙烯的等规度随烷基铝上的取代基增大而减小,当烷基被卤素取代时,随卤原 子序数增加而增加。

  39. §2-4 配位聚合反应 〆主催化剂与助催化剂配比的影响 综合上述结果:以(α、β、γ)TiCl3为主催化剂,以AlEt2Cl为助催化剂,Al/Ti比 为1.5~2.5,可以获得适中聚合速率和较高立构规整度的聚丙烯的条件。 〆第三组分的影响

  40. §2-4 配位聚合反应 第三组分是在Zieger-Natta催化剂含N、P、O等的给电子体。作用可以改变催化剂引发 活性,提高II%和相对分子质量。 〆高效催化剂的研制与使用(聚丙烯研究热点) 目的:进一步提高催化剂活性和定向能力;控制产物的相对分子质量及分布;控制产 物的颗粒大小和分布;改变生产工艺。 方法:   研磨、浸渍、负载等。 〆温度的影响   最佳聚合温度:70℃ 〆杂质对聚合的影响 严格控制与催化剂有反应的O2、CO2、H2、H2O、CH≡CH的含量。

  41. §2-4 配位聚合反应 四、双烯烃的配位聚合 ●主要应用   用于生产橡胶制品的原料,如顺丁橡胶、异戊橡胶等。 ●单体 丁二烯、异戊二烯、1,3-戊二烯 ●催化剂 〆Zieger-Natta催化剂(两组分、三组分) 特点:各类多、组成多变、相态多。 Ti系和V系:多为非均相体系,选择合适配位体,可生产高顺式1,4聚戊二烯和聚丁 二烯。其中V系常为反1,4特性。 Cr系和Mo系:多用于1,2和3,4聚合。 Ni系Co系:可均相也可非均相,多用于生产顺式1,4-聚丁二烯。 〆π-烯丙基过渡金属催化剂 共性:产物微观结构取决于过渡金属种类和吸电子配位体的性质,加入受电子体后, 聚合活性和产物立构规整性明显提高。 常用:Ni、U、Rh等π-烯丙基卤化物

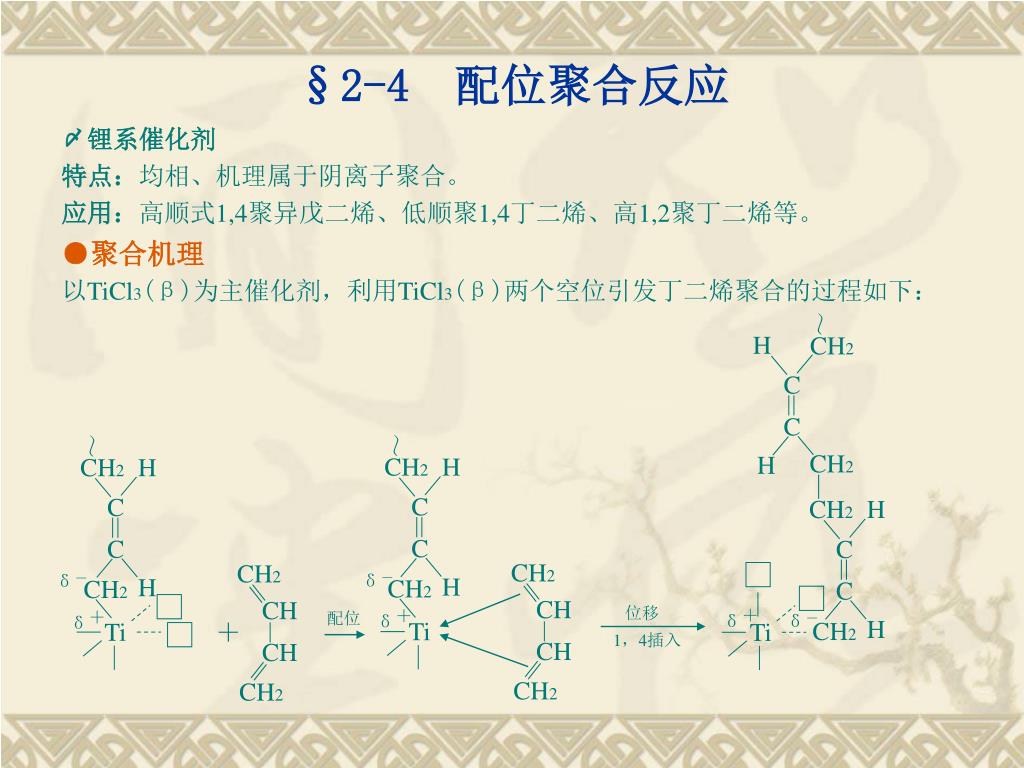

  42. H ~ ~ CH2 CH2 CH2 CH2 H H H C C C C CH2 CH2 CH2 H C C C C CH CH H H H CH2 CH2 CH2 CH CH CH2 CH2 δ- δ- 位移 配位 δ+ δ- δ+ δ+ Ti Ti Ti + 1,4插入 §2-4 配位聚合反应 〆锂系催化剂 特点:均相、机理属于阴离子聚合。 应用:高顺式1,4聚异戊二烯、低顺聚1,4丁二烯、高1,2聚丁二烯等。 ●聚合机理   以TiCl3(β)为主催化剂,利用TiCl3(β)两个空位引发丁二烯聚合的过程如下:

  43. CH2 Ni+BF3-OOCR HC C CH2CH2CH3 H CH2 Ni+BF3-OOCR HC C CH2-CH2CH2-CH2CH3 H n CH=CH §2-4 配位聚合反应   以Ni(OOCR)2为主催化剂,Al(C2H5)2为助催化剂,BF3·OC2H5为第三组分,用于丁二 烯的聚合过程如下: + nCH2=CH-CH=CH2 对式π-烯丙基镍化合物

  44. n §2-5 开环聚合反应 ●定义:   开环聚合反应是指环状单体在离子型催化剂的作用下,经过开环、聚合转变成线型 聚合物的一类反应。 nR X → -R-X-   式中的X为环状单体中的官能团或杂原子。 ●特点: 聚合物的组成与单体相同(只是键的连接方式转变);   活性中心较稳定;   开环聚合地过程中,多数存在聚合-解聚的可逆平衡。 ●应用: 主要用于生产带有醚键、酯键、酰胺键等聚合物。 一、开环聚合的单体 ●常见的单体 环醚、环亚胺、环状硫化物、环缩醛、内酯、内酰胺、环状磷化物、状氮化物环状硅 化物等。

  45. §2-5 开环聚合反应 ●环状单体的聚合能力   +表示能发生聚合;-表示不能发生聚合。

  46. -R-Z- nRY -R-X- nRX n n V -W -R-V- nR n W §2-5 开环聚合反应 二、开环聚合的类型 ●从聚合反应角度分类 〆直接开环聚合(多数单体) 〆开环异构化聚合(部分单体) 〆开环消去反应(少数单体) (Y→Z)

  47. §2-5 开环聚合反应 ●从活性中心角度分类 分为阳离子型开环聚合、阴离子型开环聚合、配位阴离子型聚合等,其中以第一种为 主。

  48. O O n §2-5 开环聚合反应 三、主要单体的开环聚合机理 ●环氧乙烷的阴离子开环聚合   以环氧乙烷为单体,以氢氧化物为催化剂,以醇类为起始剂,产物带有羟基。 〆聚合机理 链引发 链增长 链终止 CH2-CH2 Na+OH- HO-CH2-CH2-O-Na+ + (壬烷基酚) nCH2-CH2 HO-CH2-CH2-CH2-CH2-O-Na+ + HO-CH2-CH2-O-Na+ + ~CH2-CH2-O-Na+ ~CH2-CH2-O-   C9H19 Na+OH- ~CH2-CH2-O-   C9H19 + (壬烷基酚封端聚环氧乙烷)

  49. §2-5 开环聚合反应 〆应用   不加封端剂的活性链溶于水后,可作增稠剂和黏合剂;   未终止的活性链,加入第二种单体可以进行嵌段共聚;   加入酚、酸、胺、酰胺等封端剂的产物,可作非离子表面活性剂。 ●三聚甲醛的阳离子开环聚合   以三聚甲醛为单体,BF3-H2O为催化剂体系,聚合过程: 链引发 链增长 H O-CH2 O-CH2 + → H+(BF3OH)- +(BF3OH)- → O O CH2 CH2 O-CH2 O-CH2 H HO-CH2-O-CH2-O-C+(BF3OH)- H

  50. O-CH2 → O nCH2 O-CH2 H H HO-CH2-O-CH2-O-CH2-O-C+(BF3OH)- HO-CH2-O-CH2-O-CH2-O-C+(BF3OH)- 3n 3n H H §2-5 开环聚合反应 H HO-CH2-O- CH2-O- C+(BF3OH)- + 链终止   因为,不稳定的聚甲醛在高温下可以从链端分解出甲醛而没有使用价值,因此,必须 加入封端剂形成的产物才具有使用价值。   常用封端剂有酸酐等物质。 H (氧鎓离子) + H2O HO-CH2-O-CH2-O-CH2-O-CH2-OH + H+(BF3OH)- 3n (不稳定的聚甲醛)

More Related
