  1. 智力抢答器综合设计 陈学英

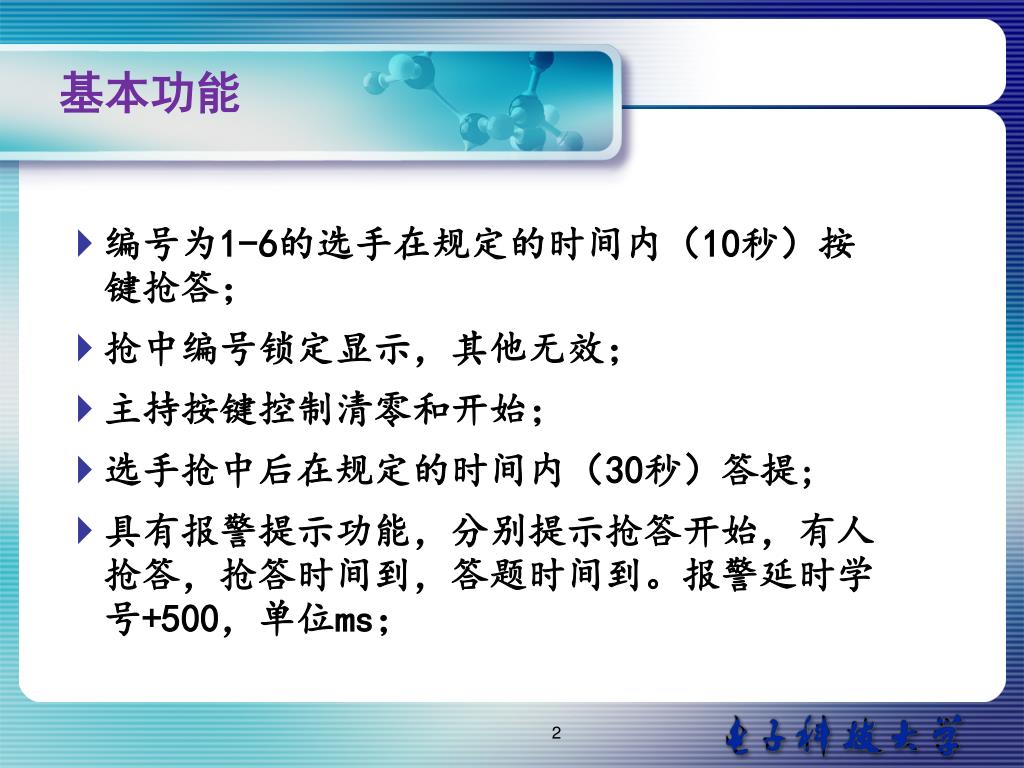

  2. 基本功能 • 编号为1-6的选手在规定的时间内（10秒）按键抢答； • 抢中编号锁定显示，其他无效； • 主持按键控制清零和开始； • 选手抢中后在规定的时间内（30秒）答提; • 具有报警提示功能，分别提示抢答开始，有人抢答，抢答时间到，答题时间到。报警延时学号+500，单位ms；

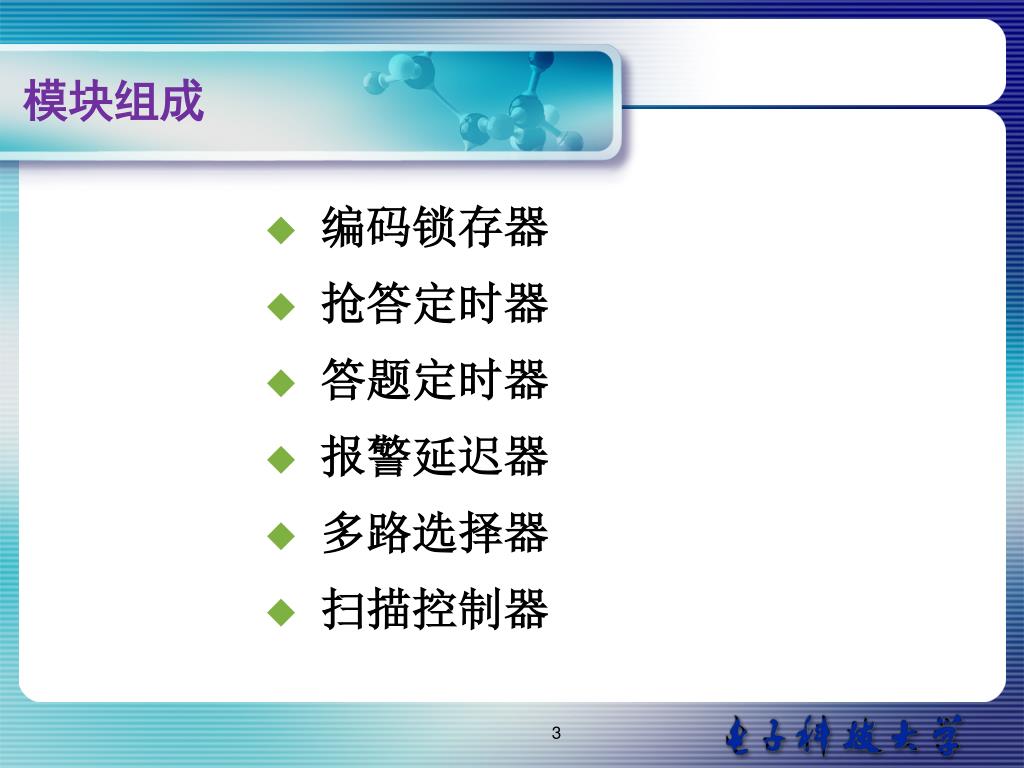

  3. 模块组成 • 编码锁存器 • 抢答定时器 • 答题定时器 • 报警延迟器 • 多路选择器 • 扫描控制器

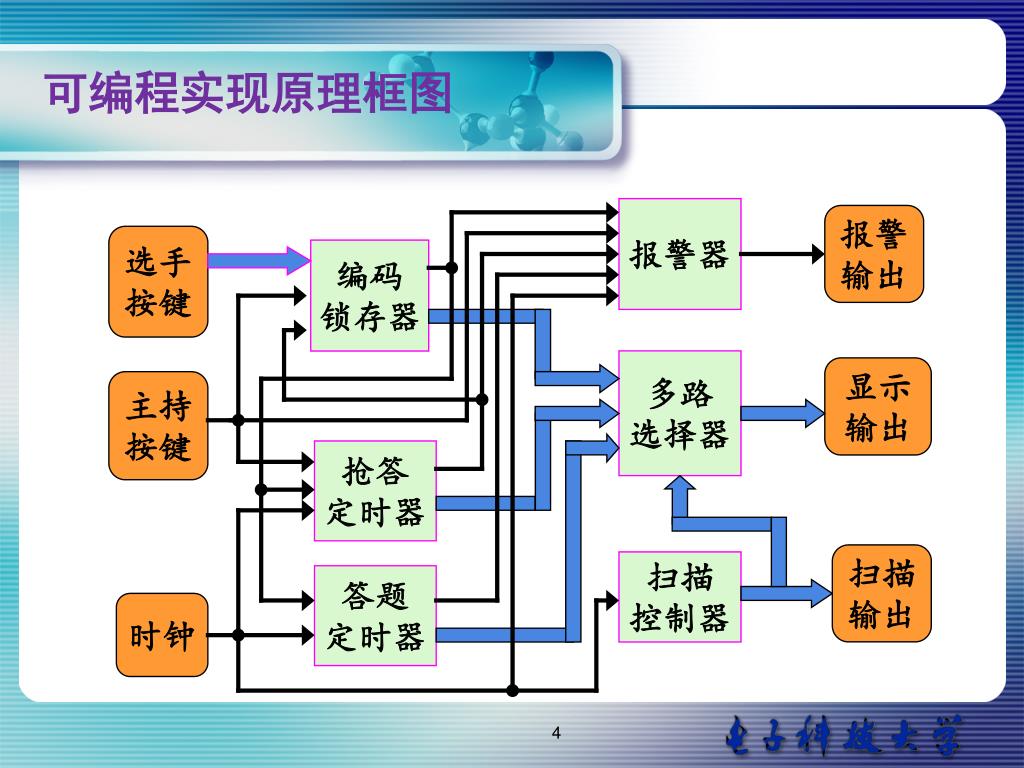

  4. 报警器 报警 输出 选手 按键 编码 锁存器 多路 选择器 显示 输出 主持 按键 抢答 定时器 扫描 输出 扫描 控制器 答题 定时器 时钟 可编程实现原理框图

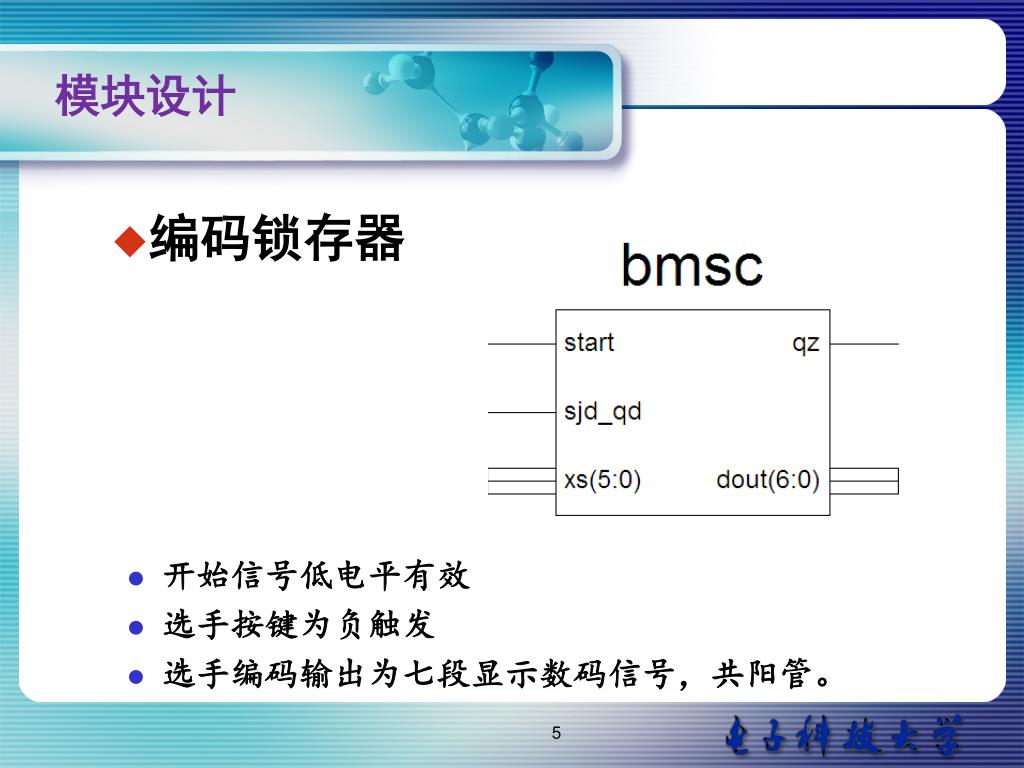

  5. 模块设计 • 编码锁存器 • 开始信号低电平有效 • 选手按键为负触发 • 选手编码输出为七段显示数码信号，共阳管。

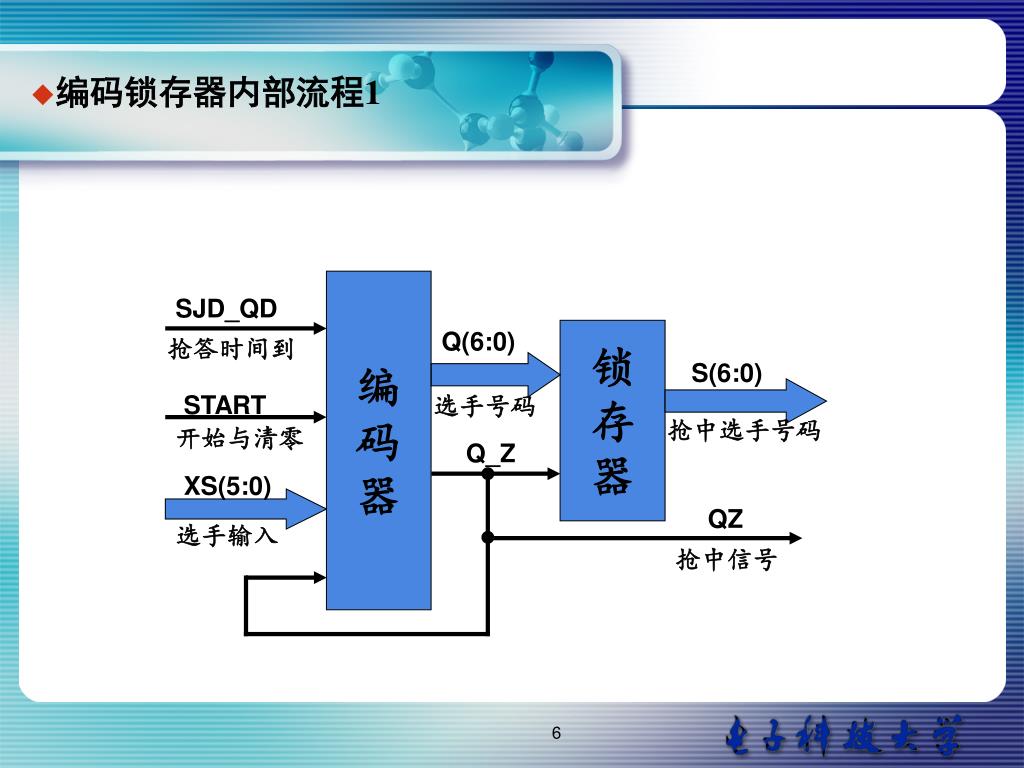

  6. 编码锁存器内部流程1 编 码 器 SJD_QD Q(6:0) 锁 存 器 抢答时间到 S(6:0) START 选手号码 抢中选手号码 开始与清零 Q_Z XS(5:0) QZ 选手输入 抢中信号

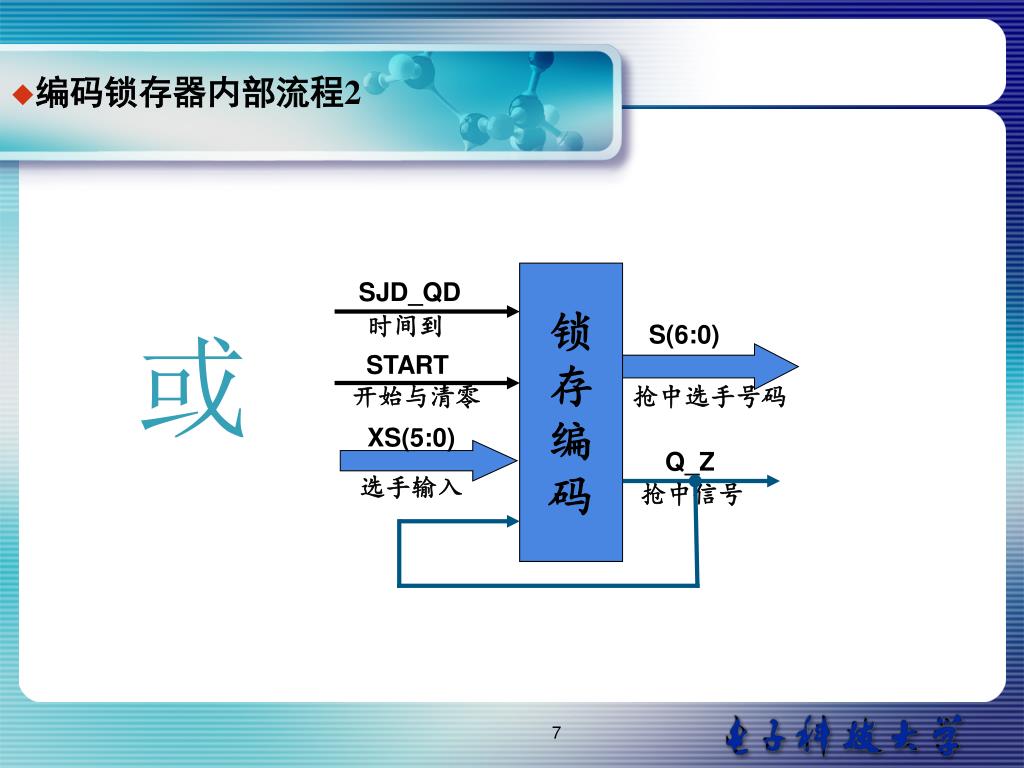

  7. 锁 存 编 码 SJD_QD 时间到 S(6:0) START 开始与清零 抢中选手号码 XS(5:0) Q_Z 选手输入 抢中信号 • 编码锁存器内部流程2 或

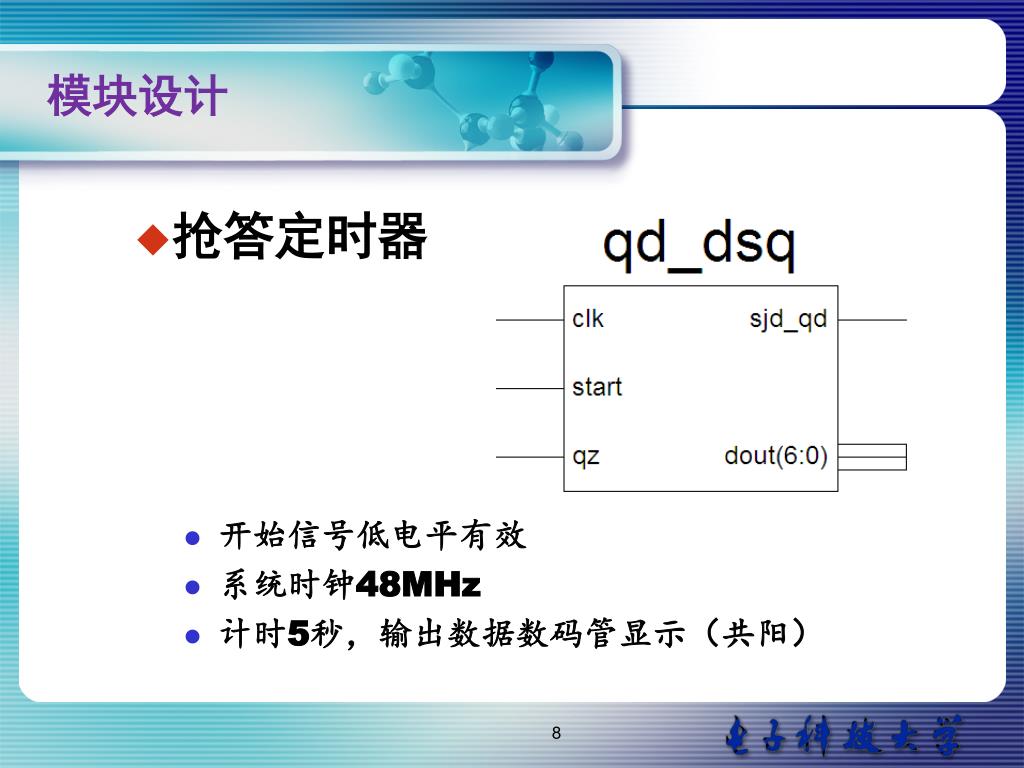

  8. 模块设计 • 抢答定时器 • 开始信号低电平有效 • 系统时钟48MHz • 计时5秒，输出数据数码管显示（共阳）

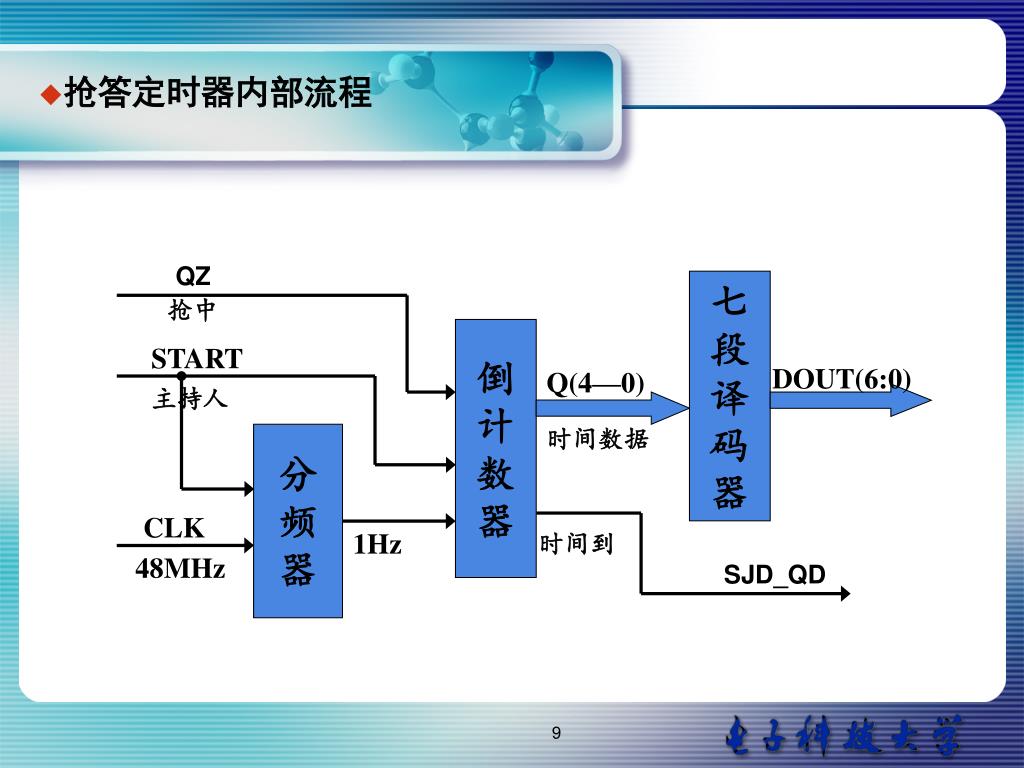

  9. QZ 七 段 译 码 器 抢中 倒 计 数 器 START DOUT(6:0) Q(4—0) 主持人 时间数据 分 频 器 CLK 1Hz 时间到 48MHz SJD_QD • 抢答定时器内部流程

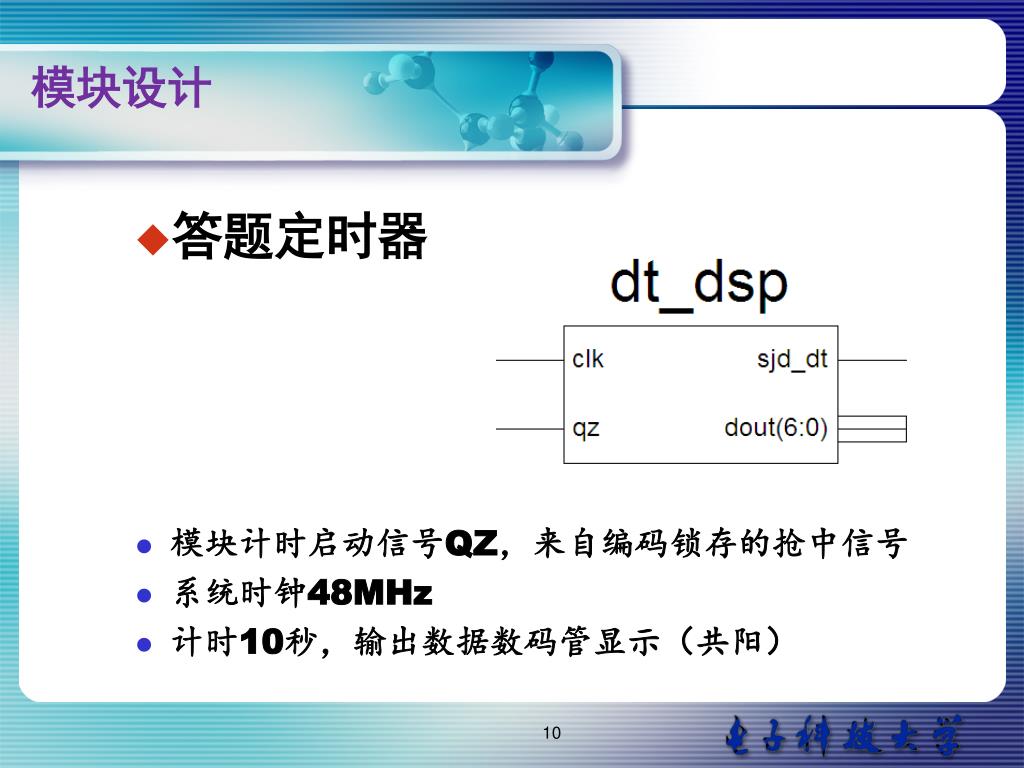

  10. 模块设计 • 答题定时器 • 模块计时启动信号QZ，来自编码锁存的抢中信号 • 系统时钟48MHz • 计时10秒，输出数据数码管显示（共阳）

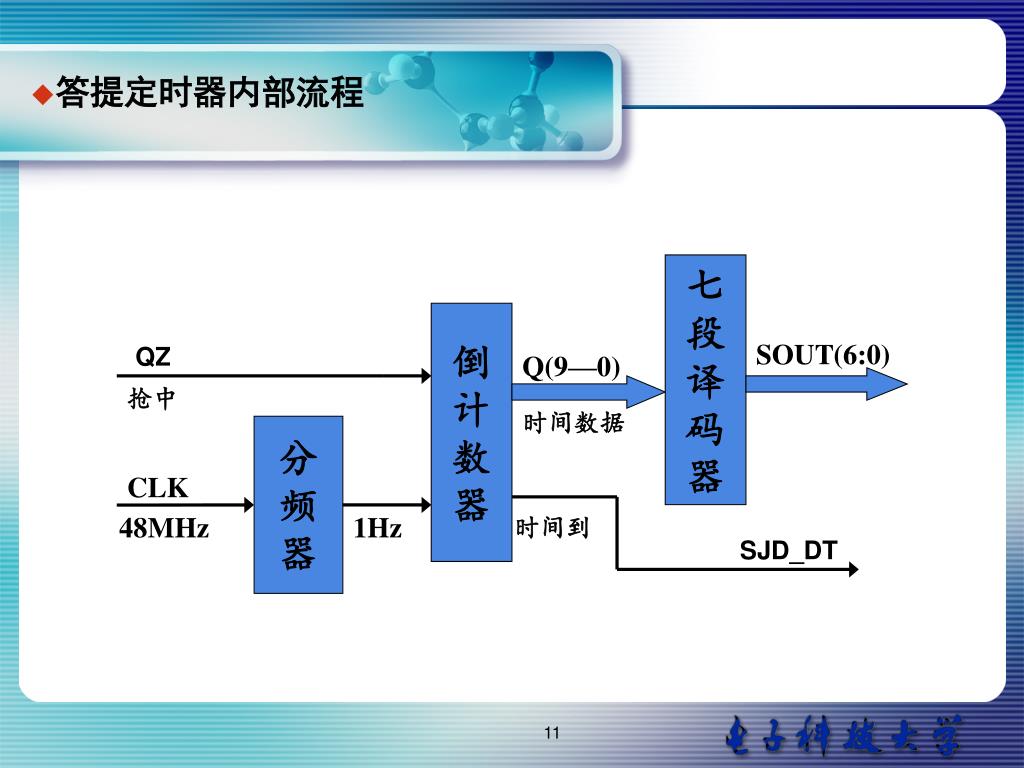

  11. 七 段 译 码 器 倒 计 数 器 SOUT(6:0) QZ Q(9—0) 抢中 时间数据 分 频 器 CLK 48MHz 1Hz 时间到 SJD_DT • 答提定时器内部流程

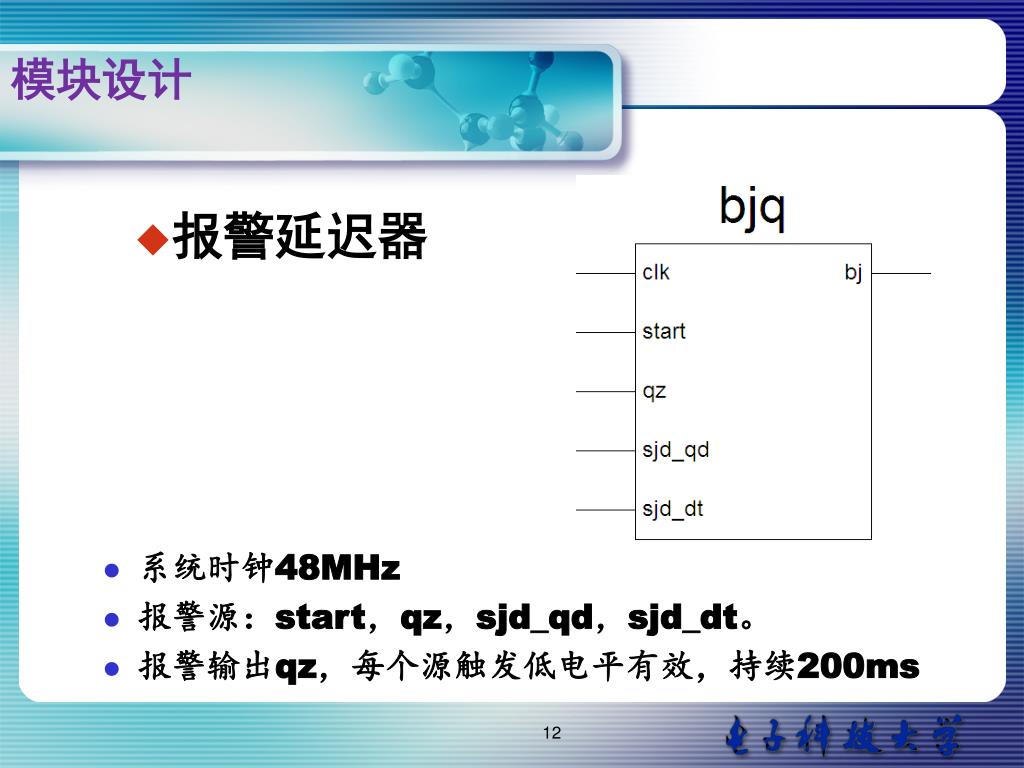

  12. 模块设计 • 报警延迟器 • 系统时钟48MHz • 报警源：start，qz，sjd_qd，sjd_dt。 • 报警输出qz，每个源触发低电平有效，持续200ms

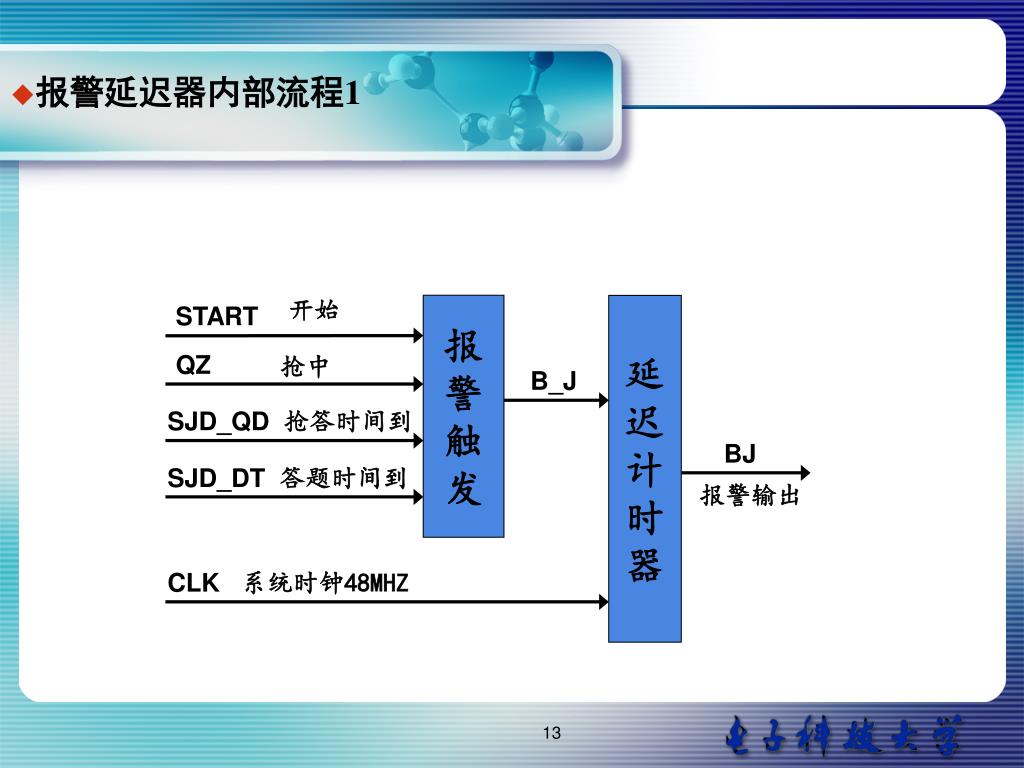

  13. 开始 START 报 警 触 发 延 迟 计 时 器 QZ 抢中 B_J SJD_QD 抢答时间到 BJ SJD_DT 答题时间到 报警输出 CLK 系统时钟48MHZ • 报警延迟器内部流程1

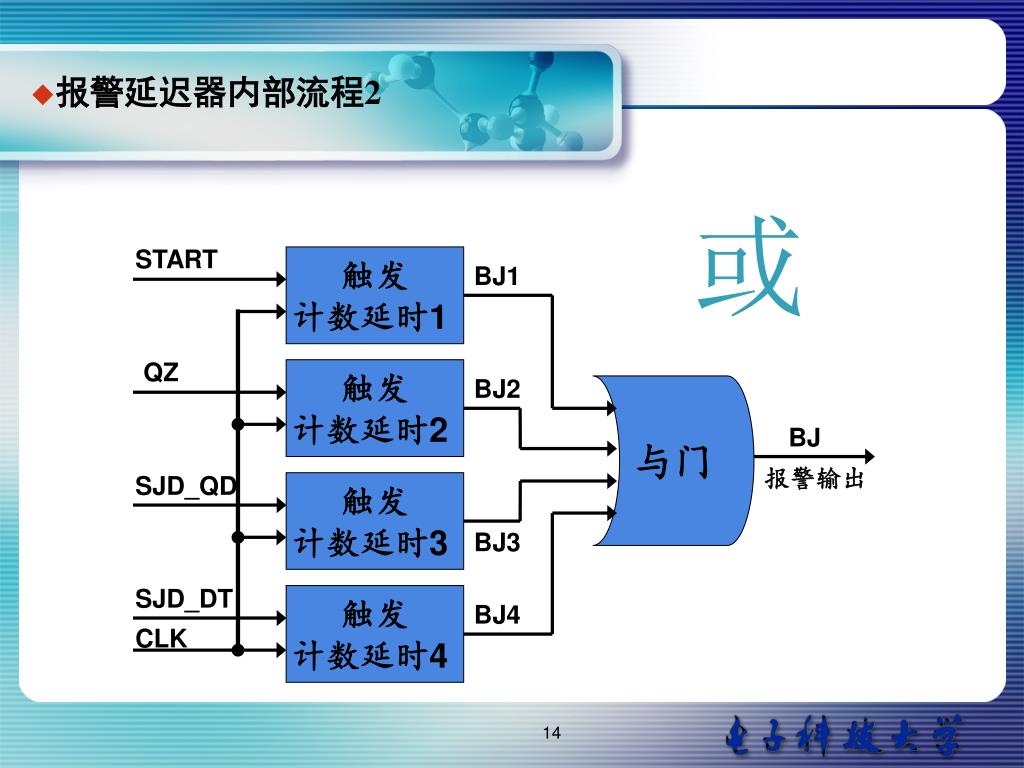

  14. START 触发 计数延时1 BJ1 QZ 触发 计数延时2 BJ2 与门 BJ 报警输出 SJD_QD 触发 计数延时3 BJ3 SJD_DT 触发 计数延时4 BJ4 CLK • 报警延迟器内部流程2 或

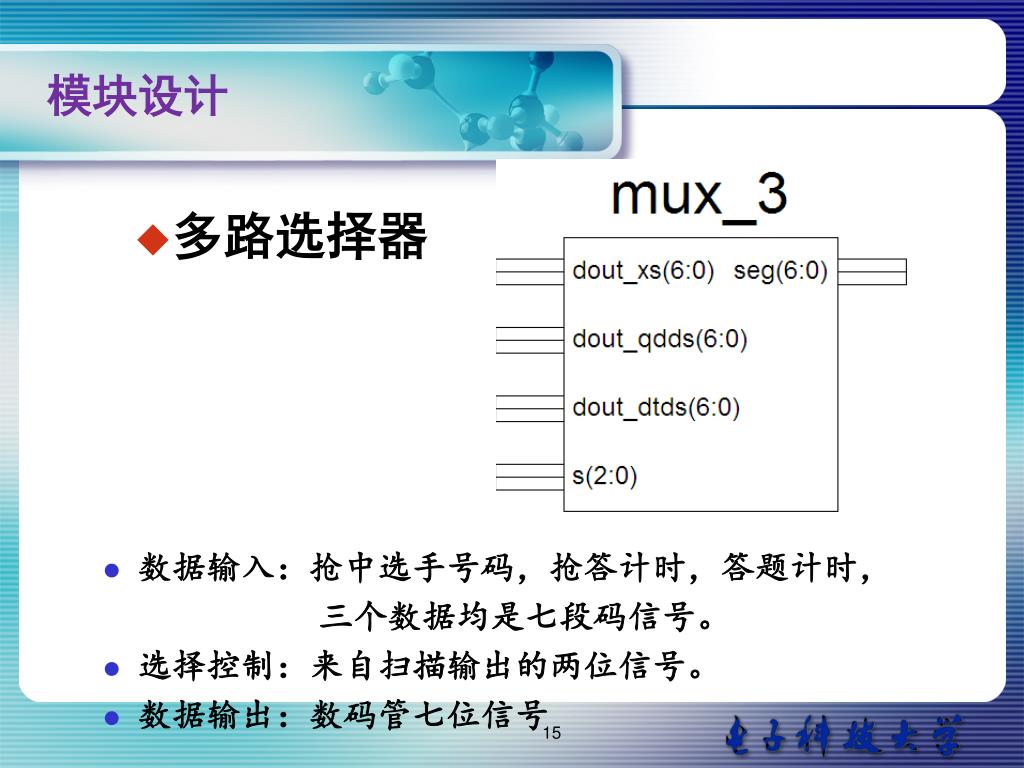

  15. 模块设计 • 多路选择器 • 数据输入：抢中选手号码，抢答计时，答题计时， 三个数据均是七段码信号。 • 选择控制：来自扫描输出的两位信号。 • 数据输出：数码管七位信号

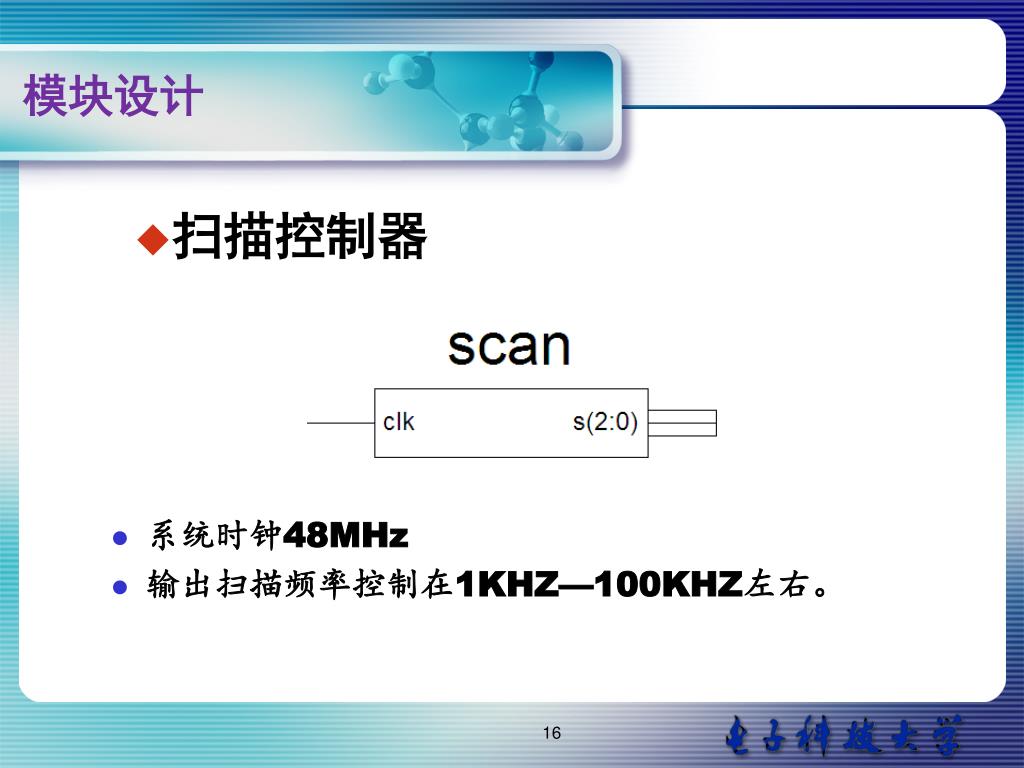

  16. 模块设计 • 扫描控制器 • 系统时钟48MHz • 输出扫描频率控制在1KHZ—100KHZ左右。

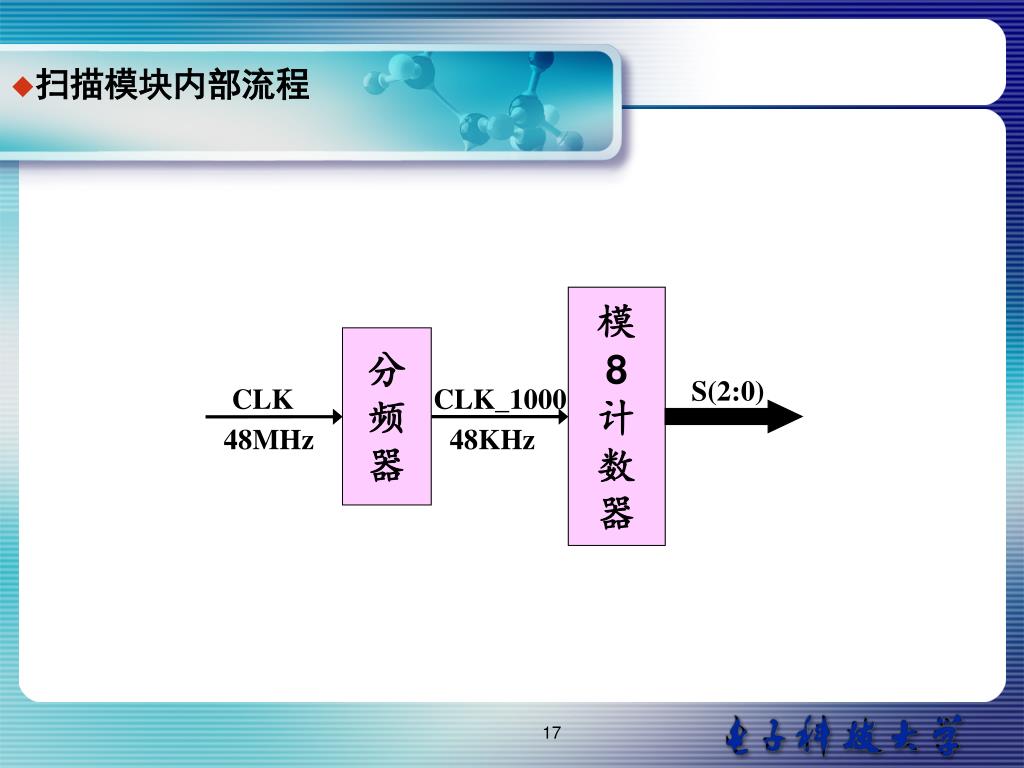

  17. 模 8 计 数 器 分 频 器 S(2:0) CLK CLK_1000 48MHz 48KHz • 扫描模块内部流程

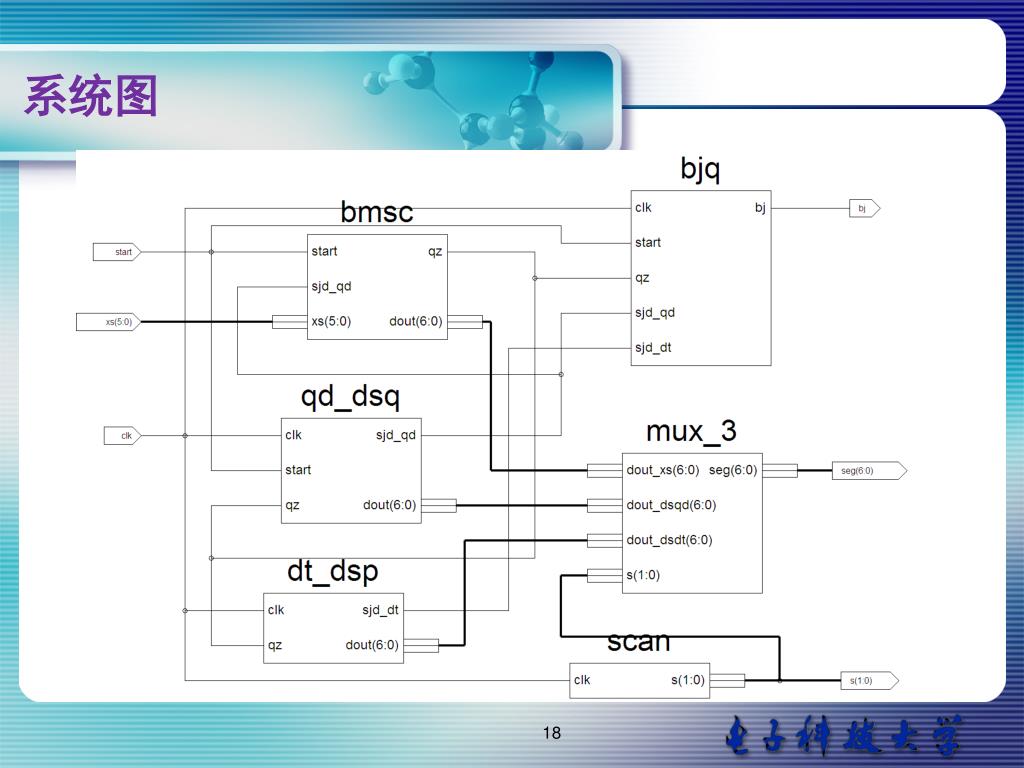

  18. 系统图
