Presentation Transcript

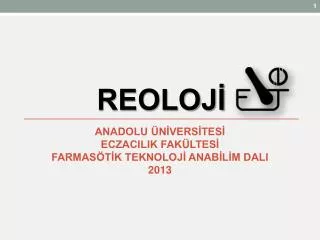

  1. 1 REOLOJİ ANADOLU ÜNİVERSİTESİ ECZACILIK FAKÜLTESİ FARMASÖTİK TEKNOLOJİ ANABİLİM DALI 2013

  2. 2 Tanım Sıvıların akış, katıların deformasyon özelliklerini tanımlayan reoloji, rheos (akış) ve logos (bilim) kelimelerinden oluşmaktadır İlaçların hem üretim aşamalarında, hem de bitmiş ürün spesifikasyonlarının belirlenmesinde önemlidir

  3. 3 İlaçların reolojik özellikleri; - ürünün fiziksel stabilitesine - biyoyararlanımına - hastanın ilacı kabul edebilirliğine etki eder Dozaj şekillerinin formülasyonundan kullanılmasına kadar her aşamasında geçerlidir Reolojik özellikler eczacılıkta sıvı, yarı katı ve katı dozaj şekillerinin tümü için geçerli olmasına rağmen özellikle sıvılar (emülsiyon, süspansiyon) ve yarı katılar için daha fazla önem taşımaktadır

  4. 4 Reolojinin Eczacılıktaki Uygulama Alanları Etkin ve yardımcı maddelerin özelliklerinin standardize edilmesinde, Formülasyon geliştirme aşamasında, üretim parametrelerinin ve zamanın preparatın özellikleri üzerindeki etkisinin kantitatif olarak saptanmasında, Üretim aşamasında preparatın karıştırma, kazandan aktarma, borulardan akma gibi özelliklerinin optimize edilmesinde,

  5. 5 Reolojinin Eczacılıktaki Uygulama Alanları Katı dozaj şekillerinde, tablet basımı sırasında tozun huniden akması, kapsüllerin doldurulması işlemlerinin optimizasyonunda, Preparatın lokal ve sistemik biyoyararlanımına etki eden faktörlerden biri olarak biyoyararlanım çalışmalarında, Kalite kontrol aşamasında preparatın akış özelliklerinin belirlenmesinde,

  6. 6 Reolojinin Eczacılıktaki Uygulama Alanları Kararlılık çalışmalarında ürünün üretildiği andan son kullanma tarihine kadar aynı akış özelliklerini taşımasının sağlanmasında Kullanım anında preparatın tüpten, kavanozdan alımı, şişeden akma, enjektör iğnesinden geçebilme, deri üzerinde yayılabilme gibi özelliklerinin optimize edilmesinde

  7. 7 Farmasötik araştırma ve geliştirmede reolojinin önemi ARAŞTIRMAÜRETİM ve TRANSFER mikroyapıkarıştırma, ufalama, bileşen etkileşmeleri pompalama kararlılıkaktarma, KALİTE KONTROLKULLANIM maddelerkaptan çıkma üretim işlemi tüketicinin kabul edebilirliği bitmiş ürün

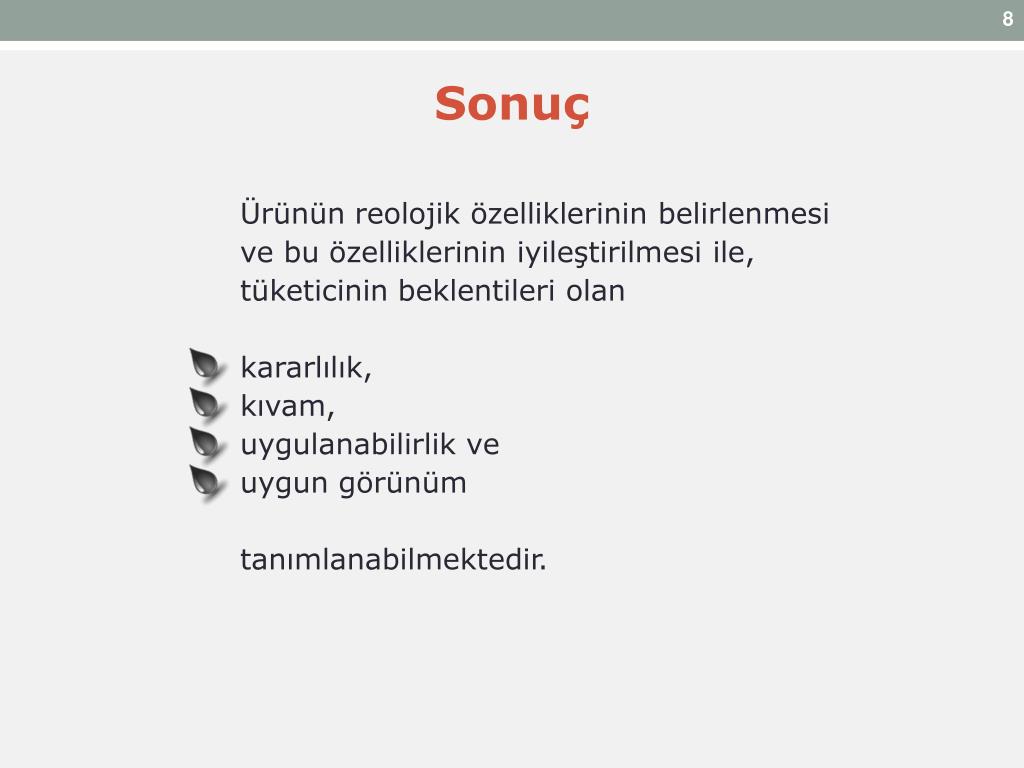

  8. 8 Sonuç Ürünün reolojik özelliklerinin belirlenmesi ve bu özelliklerinin iyileştirilmesi ile, tüketicinin beklentileri olan kararlılık, kıvam, uygulanabilirlik ve uygun görünüm tanımlanabilmektedir.

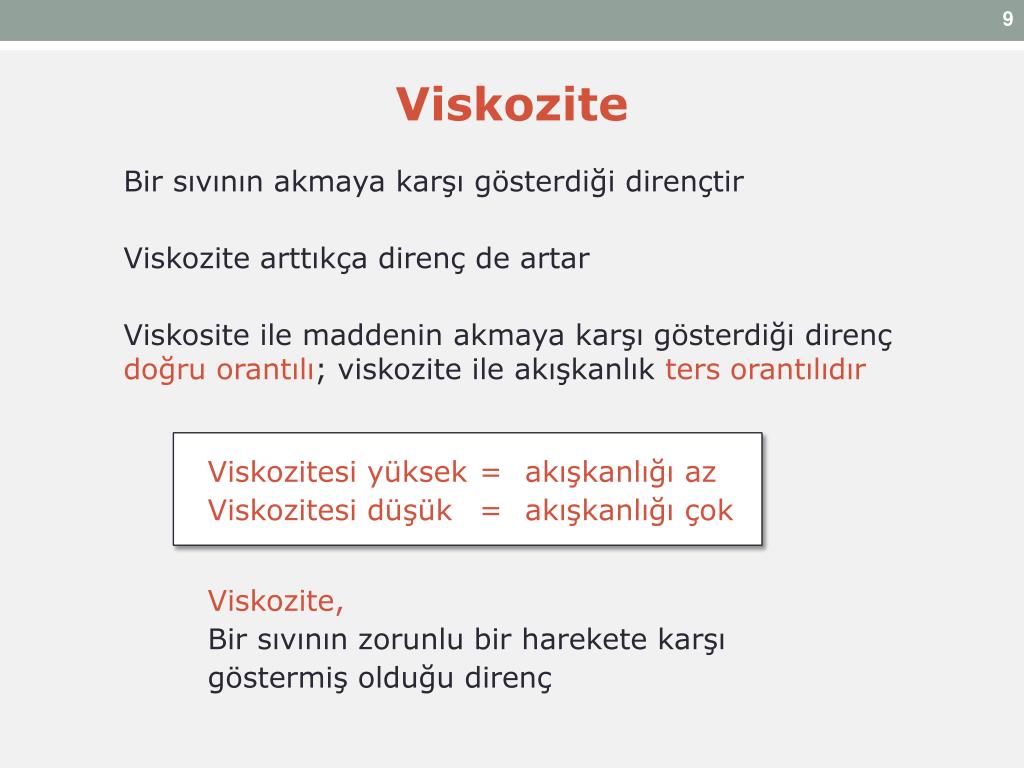

  9. 9 Viskozite Bir sıvının akmaya karşı gösterdiği dirençtir Viskozite arttıkça direnç de artar Viskosite ile maddenin akmaya karşı gösterdiği direnç doğru orantılı; viskozite ile akışkanlık ters orantılıdır Viskozitesi yüksek = akışkanlığı az Viskozitesi düşük = akışkanlığı çok Viskozite, Bir sıvının zorunlu bir harekete karşı göstermiş olduğu direnç

  10. 10 Viskozite Nasıl Ölçülür?

  11. 11 Viskozite Isaac Newton tarafından ortaya atılmıştır. Newton “akış hızının uygulanan stresle bağlantılı ve doğru orantılı olduğunu”göstermiştir. (1642-1726)

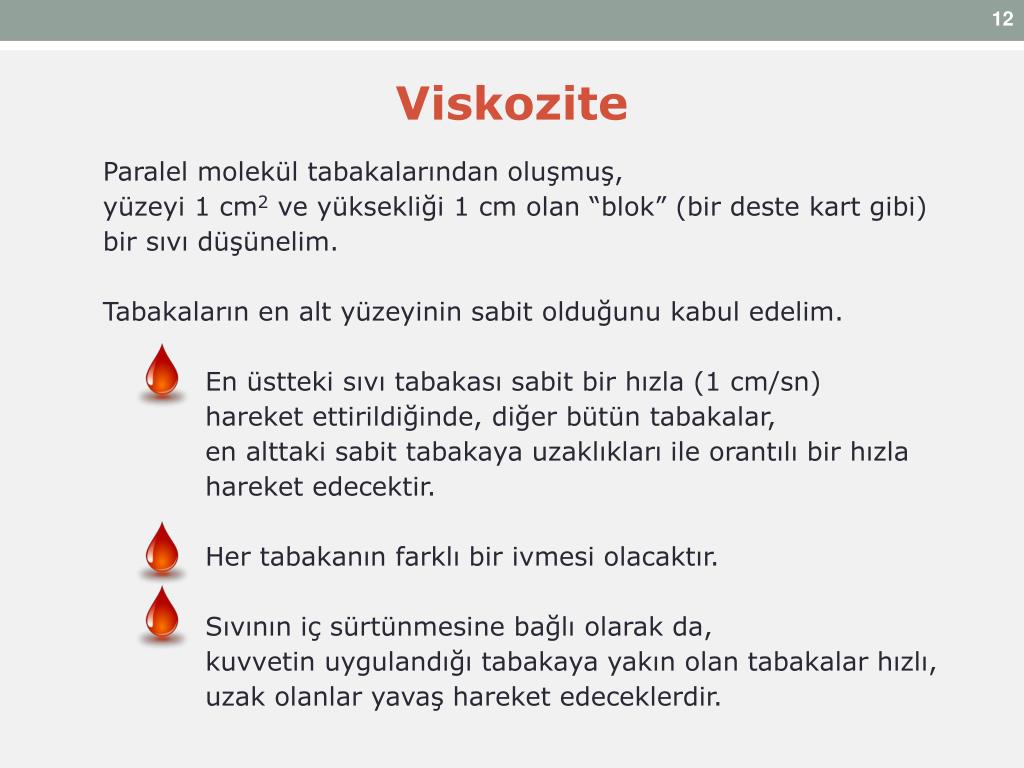

  12. 12 Viskozite Paralel molekül tabakalarından oluşmuş, yüzeyi 1 cm2 ve yüksekliği 1 cm olan “blok” (bir deste kart gibi) bir sıvı düşünelim. Tabakaların en alt yüzeyinin sabit olduğunu kabul edelim. En üstteki sıvı tabakası sabit bir hızla (1 cm/sn) hareket ettirildiğinde, diğer bütün tabakalar, en alttaki sabit tabakaya uzaklıkları ile orantılı bir hızla hareket edecektir. Her tabakanın farklı bir ivmesi olacaktır. Sıvının iç sürtünmesine bağlı olarak da, kuvvetin uygulandığı tabakaya yakın olan tabakalar hızlı, uzak olanlar yavaş hareket edeceklerdir.

  13. 13 Viskozite Sıvı bloğunun sabit olan alt tabakasının yerinde durabilmesi için uygulanan F kuvvetine ters yönde ve eşit değerde bir direnç kuvvetine ihtiyaç duyulacaktır. Uygulanan F kuvveti bir gerilim meydana getirecektir.

  14. 14 Viskozite Sıvı bloğunun sabit olan alt tabakasının yerinde durabilmesi için uygulanan F kuvvetine ters yönde ve eşit değerde bir direnç kuvvetine ihtiyaç duyulacaktır. Uygulanan F kuvveti bir gerilim meydana getirecektir. A x (mesafe) sıvı kütlesi

  15. 15 Akışkan Madde Modeli V hızı A F kuvveti x (mesafe) sıvı kütlesi

  16. 16 Kuvvetin uygulandığı sıvı yüzeyinin alanı A ve hareketi başlatmak için gereken kuvvet de Fise, birim alana düşen kuvvet F/A olacaktır. Buna kayma gerilimi (shearing stress) denir. Bu gerilim düzlemlerin yer değiştirmesine neden olur. Bu yer değiştirmede, düzlemler arasındaki akışa dik yöndeki uzaklığa x, düzlemlerin kayma hızına da v diyecek olursak; dv/dx (shear rate) kayma hızı oranı veya kayma deformasyonunun değişme hızıdır. Buna biçimsel değişim çabukluğu (oranı) da denir.

  17. 17 Dinamik Viskozite (h) Tek tek tabakaların birbirine göre hareketini frenleyen kuvvete sıvıların iç sürtünmesi veya dinamik viskozitesi (mutlak viskozite) denir. Sıvının iki paralel yüzeyinin bağıl hareketi sırasında, birim alana düşen kuvvet “kayma gerilimi ()” ile “yüzeyler arasındaki hız gradyanı (D)” arasındaki orantı katsayısıdır. h = /D h viskozite katsayısı kayma gerilimi (birim alana düşen kuvvet) Dkayma hızı (tabakalar arasındaki hız gradyanı)

  18. 18 Birimi ? cgs system (centimetre-gram-second): Uzunluk birimi olarak santimetrenin (cm), ağırlık birimi olarak gramın (g) ve zaman birimi olarak saniyenin (s) kullanıldığı metrik sistem. SI system (international system of units): SI, le Système international d'unités, Günümüzde en çokkullanılanmetriksistemdir. Uzunluk birimi olarak metre (m), ağırlık birimi olarak kilogram (kg) ve zaman birimi olarak saniye (s) kullanılır.

  19. 19 Birimi ? Viskozitenin birimi cgs sisteminde poise (P)’dır. Poise, dyn.cm-2.s veya g.cm-1.s-1 dir. Bunun yüzde biri olan centipoise (cP) daha çok kullanılmaktadır. Uluslar arası birim sistemi SI da ise Pascalsaniye (Pa.s)’dir. Daha çok miliPascalsaniye (mPa.s) tercih edilmektedir. 1 P = 100 cP 1 cp = 1 mPa.s 1 P = 0.1 Pa.s 1 Pa.s = 10 P 1 dyn = 1 g·cm/s² 1 N = kg.m/s² 1 Pa = 1 N/m²

  20. 20 Eczacılıkta kullanılanbazı sıvıların viskozitesi

  21. 21 Viskozite ölçümlerinde, ölçümün yapıldığı kayma hızı aralığı ve sıcaklık mutlaka belirtilmelidir. Bu bilgiler olmadan, ölçümün tekrarlanabilirliği olamaz. Kayma özellikle bir preparatın özel kaplara doldurulması, dökme, yayma, püskürtme, karıştırma, vb gibi fiziksel hareketlerde büyük önem taşır.

  22. 22 Kinematik Viskozite () Dinamik viskozitenin (h), aynı sıcaklıkta akışkanın yoğunluğuna () bölünmesi ile elde edilir. Birimi m2s-1 cm2s-1 Stokes (St) = 10-4m2s-1 centistokes (cSt) = 10-6m2s-1 Kinematikviskozite yerçekimikuvvetinigözönünealır Suyun 20oC’deki kinematik viskozitesi yaklaşık 1 cSt’dur.  = h / 

  23. 23 Akıcılık (f) Viskozitenin tersi olup, şu eşitlikle ifade edilir. f = 1 / h

  24. 24 Viskozite & Sıcaklık Genellikle, sıcaklık arttıkça, viskozite düşer. Sıcaklıkla sıvıların viskozitesi arasındaki ilişki “Arrhenius eşitliği”nin benzeri olan bir eşitlikle ifade edilir. = AeEv/RT A sıvının molekül ağırlığına ve molar hacmine bağlı sabit Ev aktivasyon enerjisi (moleküller arasındaki akışı başlatmak için gerekli) R gaz sabiti (1.987 cal/mol) T mutlak sıcaklık (K) Akıcılık sıcaklık ile artar. Bu nedenle viskozite ölçümleri sabit bir sıcaklıkta yapılmalıdır

  25. 25 AKIŞ MODELLERİ

  26. 26 Newton, sıvıları akış özelliklerine göre iki sınıfa ayırmıştır: Newton akış Newton olmayan akış Plastik akış (ideal bingham akış) Psödoplastik akış Dilatan akış Tiksotropi bazı kaynaklarda ayrı bir akış tipi olarak değerlendirilmektedir. Burada tiksotropi, akış tiplerinin zamanla değişmesi olarak değerlendirilmiştir.

  27. 27 Newton Akış Kayma hızı ile kayma geriliminin doğrusal bir şekilde artması nedeniyle viskozitenin aynı şartlar altında, daima sabit olduğu akış tipidir. Bu akış tipinde viskozite kayma hızından bağımsızdır. Gerçek çözeltiler ve ideal viskoz sıvılar bu tip akış gösterirler. Bu sıvılar Newton sıvılar adını alır. Örnek: su mineral yağ sıvı silikon saf çözücüler…

  28. 28 Newton Akış

  29. 29 Newton Olmayan Akış Kayma hızı ile kayma geriliminin aynı oranda artmadığı sistemlerde ve bu nedenle viskoziteleri kayma hızına bağlı olan sıvılarda gözlenen akış tipidir Değişen kayma hızı ile viskozite de değişir Örnek: emülsiyon süspansiyon merhem polimer çözeltileri… Bu sistemler Newtonian akış eğrisine uymazlar

  30. 30 Plastik Akış Akışın kayma geriliminin belli bir değere ulaşmasından sonra başladığı durumdur Bu değer “eşik değeri” adını alır Eğri orijinden başlamaz, fakat eşik değeri aşıldıktan sonra Newton akış eğrisine benzer Örnek: Diş macunları gibi dış fazı çok viskoz olan veya floküle partiküllü yoğun süspansiyonlar

  31. 31 Plastik Akış Bu akış tipi modern reolojinin araştırıcılarından olan Bingham’ın adına izafeten Bingham akış olarak da adlandırılmaktadır. Şekilde de görüldüğü gibi, plastik akış eğrisi orijinden geçmez. Bu tip sıvılar hemen akmazlar ve kayma gerilimi belli bir eşik değerine (yield value) ulaşınca akış görülür.

  32. 32 Plastik Akış

  33. 33 Reogram, başlangıçta eğri, daha sonra doğru şeklindedir. Sıvı, doğrunun x eksenini kestiği noktadan sonra akmaya başlar. Eşik değeri altındaki gerilimlerde elastik bir madde gibi davranır. Eşik değerinden sonra kayma gerilimindeki artış, kayma hızı ile orantılı olarak artar. Eşik değerinden sonra Newtonian sistemlerin akışı gibi davranış gösterirler.

  34. 34 Plastik Viskozite Eşitliği U = (F-f) /G Uplastik akış F kayma gerilimi f eşik değeri Gkayma hızı Plastik akış daha çok süspansiyonlarda ve floküle olmuş sistemlerde görülür. Uygulanan kayma gerilimi flokülasyon kuvvetini aştıktan sonra görülür. Eşik değerine ulaşınca partiküller arasındaki Van der waals kuvvetinden doğan bağlar kopar.

  35. 35 Bingham Akış Modeli Bingham eşitliği, etkili/yeterli miktarda bir eşik gerilimi (o) uygulandıktan sonra akış gösteren maddelerin viskozitesini hesaplamak için kullanılır. Bu maddeler Bingham plastik sıvıları olarak isimlendirilir ve aşağıdaki eşitlik ile gösterilir. eşik (değeri) gerilimi  = o + D kayma gerilimi kayma hızı plastik viskozite

  36. 36 Standart Casson Modeli  = o + D kayma hızı kayma gerilimi plastik viskozite eşik (değeri) gerilimi

  37. 37 Psödoplastik Akış Kayma hızı arttıkça viskozitesi azalan sistemlerdir. Bu nedenle viskoziteleri tek değer olarak verilemez. Bunlara “kayma ile incelen” (shear thinning) sistemler adı verilir. Eğrisi orijinden başlar ve reogramla gösterilir. Örnek: jel müsilaj emülsiyon gibi sistemlerin çoğunda görülür…

  38. 38 Psödoplastik Akış

  39. 39 Dilatan Akış Kayma hızı arttıkça viskozitesi artan sistemlerdir. Psödoplastik akışın tam tersi bir eğri ile ifade edilirler. Bunlara “kayma ile kalınlaşan” (shear thickening) sistemler adı verilir. Diğer sistemlere göre daha az görülürler. Örnek: ıslak kum yağlı boya…

  40. 40 Dilatan Akış

  41. 41 Power Law Modeli  = k Dn akış göstergesi (flow index) (Power Law index) kayma gerilimi tutarlılık göstergesi (consistentcy index) kayma hızı Akış göstergesi 1 Newton akış Akış göstergesi 0 – 1 arasında Psödoplastik akış Akış göstergesi 1 den büyük Dilatan akış

  42. 42 CassonPlastik Akış Bingham Plastik Akış PsödoplastikAkış Newton Akış Akış Modellerinin Karşılaştırılması 0<n<1 Kayma gerilimi n=1 1<n Dilatan Akış Kayma hızı

  43. 43 Tiksotropi Zamana bağlı olarak akış özelliğinin değişmesidir. Bu sistemler, gerilim ile viskozluğu azalan ve gerilim ortadan kalkınca zamanla eski viskozluğuna geri dönen sistemlerdir (reversible). Genellikle dispers sistemlerde görülür.

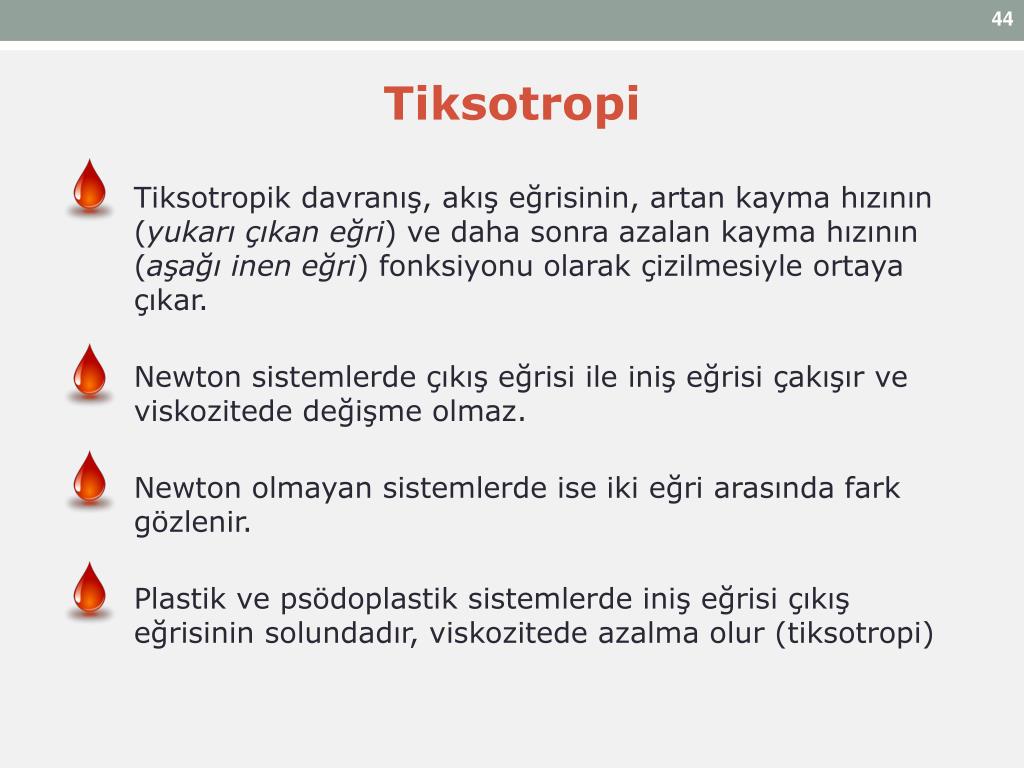

  44. 44 Tiksotropi Tiksotropikdavranış, akışeğrisinin, artankaymahızının (yukarıçıkaneğri) vedaha sonra azalankaymahızının (aşağıineneğri) fonksiyonuolarakçizilmesiyleortayaçıkar. Newton sistemlerde çıkış eğrisi ile iniş eğrisi çakışır ve viskozitede değişme olmaz. Newton olmayan sistemlerde ise iki eğri arasında fark gözlenir. Plastik ve psödoplastik sistemlerde iniş eğrisi çıkış eğrisinin solundadır, viskozitede azalma olur (tiksotropi)

  45. 45 Tiksotropi Tiksotropik özellik gösteren sistemler izotermal olarak jel-sol-jel dönüşümünü gösteren dispersiyonlardır. Gerilim durunca yapı fiziksel olarak katıdır. Gerilim uygulandığında ise akış başlar ve jel’den sol’e doğru bir değişim görülür. Gerilim kaldırıldığında yapı tekrar eski haline döner.

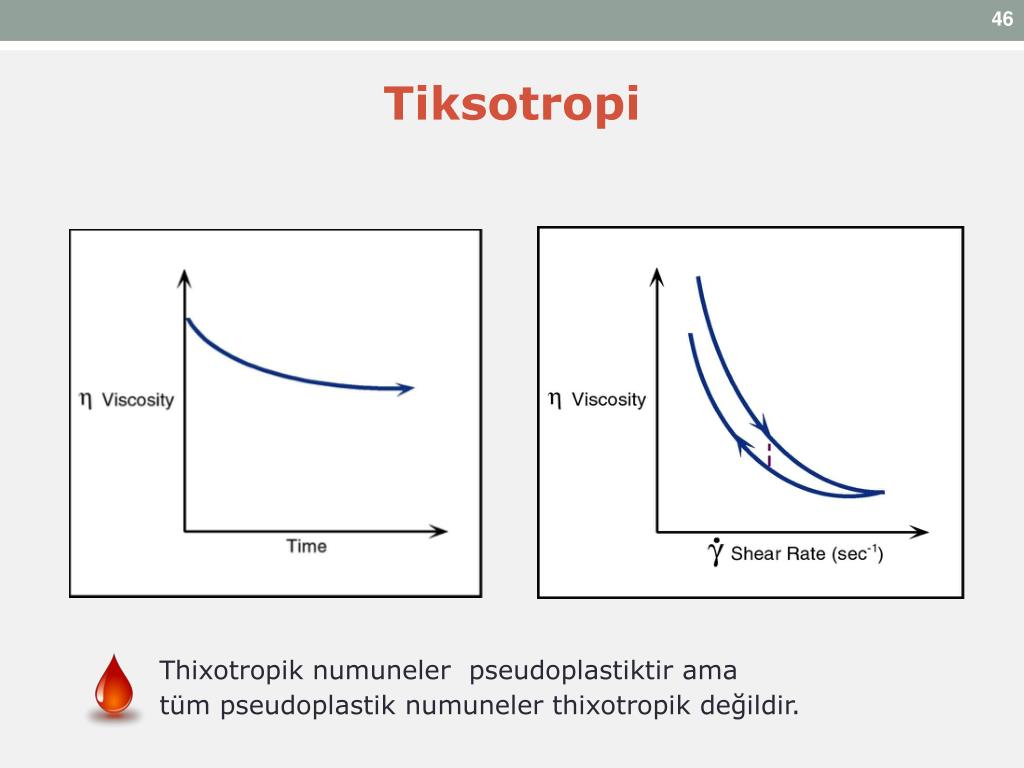

  46. 46 Tiksotropi Thixotropiknumuneler pseudoplastiktir ama tüm pseudoplastiknumuneler thixotropik değildir.

  47. 47 Farmasötik Sistemlerde Tiksotropi İstenen bir özelliktir Partiküllerin çökmesini engellediği için süspansiyonlarda tercih edilir İyi formüle edilmiş bir süspansiyon, kap içinde çalkalandığında kolayca akışkan hale gelir ve kolaylıkla istenen doz alınabilir. Zamanla tekrar eski kıvamına döner. Benzer davranış emülsiyonlar, losyonlar, kremler, merhemler ve i.m. olarak kullanılan parenteral süspansiyonlarda da istenir.

  48. 48 Reopeksi Karıştırma ile katılaşmayıaçıklar. Kayma kuvveti uygulanan maddenin viskozitesiartar ve kuvvetkalktığındaorijinalviskozitesinedönerse, madde reopektik’tir. Bu durumda, aşağıineneğri, yukarıçıkaneğrininsağında yeralır. Dilatan akış buna örnektir.

  49. 49 Reopeksi

  50. 50 İki reolojik davranış vardır Newton tipi viskoz akışkanlar Gerilim altında akış özelliği gösterirler. Akış (plastik deformasyon), cisme uygulanan kuvvetin ortadan kaldırılması halinde deformasyonun devam etmesidir. Hook tipi elastik katılar Gerilim altında elastik deformasyon özelliği gösterirler. Elastik deformasyon, bir cisme kısa süreli uygulanan basınç veya itme gibi zorlamalar sonucunda maddenin deformasyona uğraması, gerilim ortadan kalktığında tekrar eski şekline dönmesidir.
