第 12 课： IBM T40 主板电路检修五

第 12 课： IBM T40 主板电路检修五. 主要内容： 常见电池的关键参数与常用充电芯片 T40 主板充电电路检修 （ ADP3806 ） 教学目的： 了解电池与充电电路的工作原理 掌握 ADP3806 充电芯片的关键引脚 学会主板不充电的维修思路. 一，笔记本电池的参数. 一 , 锂电池 : 每节 3.6V, 单个容量一般为 1500MA. 循环充放电次数 500~800 次 具有记忆效应 电池串联 : 电流不变 , 电压增加一倍 . 电池并联 : 电压不变 , 电流增加一倍 .

kelsie-chambers
Download Presentation

第 12 课： IBM T40 主板电路检修五

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

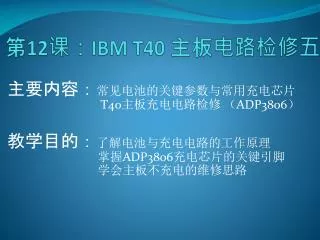

  1. 第12课：IBM T40 主板电路检修五 主要内容：常见电池的关键参数与常用充电芯片T40主板充电电路检修 （ADP3806） 教学目的：了解电池与充电电路的工作原理掌握ADP3806充电芯片的关键引脚学会主板不充电的维修思路

  2. 一，笔记本电池的参数 • 一, 锂电池: 每节3.6V, 单个容量一般为1500MA. • 循环充放电次数500~800次 具有记忆效应 电池串联: 电流不变,电压增加一倍. 电池并联: 电压不变,电流增加一倍. 如10.8V,4500maH为 9个电芯.3个3个并联再串联. 容量越大电池使用的时间也就越长,相应的电芯也就越多. 二, 镍氢电池: 每节1.2V, 充放电次数400~1000次.有记忆效应且自放电率高. 目前较少用到. 通常电芯老化会出现待机时间短,充电速度快.或根本无法充上电等现象.

  3. 二，常见的充电芯片: • MAX1772 (IBM R系列,SONY多用) • ADP3806 (IBM T系列多用) • OZ998S (SONY GR系列) • LTC1505CG (COMPAQ1700) • MAX745 、OZ01J02TS (ACER) • MAX1645 (DELL) • 3887, 3878 (东芝, 华硕,国产机多用) • TL594 (国产机） • MAX8734 (新款机型） 最易坏

  4. IBM T40 充电电路检修: • 电池接口引脚定义: • + 充电/放电引脚 接充放电电路 • SCL 系统管理总线时钟 接门电路芯片3253 • SDA 系统管理总线数据 接门电路芯片3253 THM 电池温度感应输出 接H8 - 接地 如果系统检测不到电池或检测到的信息不正常请检查 SCL,SDA的对地阻值与电压.再追线路更换控制芯片. H8

  5. ADP3806工作分析: • 1脚16V主供电输入;2、3脚为系统主供电电流反馈正负值输入. • 10脚SD为开启信号,由PMH4送出. • 8脚输出6V • 9脚输出2V参考电压. • 16脚ISET 充电电流限制输入 • 21脚BSTRGE输出7V经升压后给22脚BST作为内部激励供电. • 14脚VBAT 电池电压输入,电流检测.1脚的供电要与14脚的电池电压做比较以控制Q4的导通与截止. • 充电开始时,电池电压缓慢上升,充电电流逐渐减少.当充电电流降到某一值时,充电停止.也可在检测到电池电压达到额定电压时,启动定时器(6脚外接为定时电容),在一定的延迟后终止充电.

  6. 充电单元检修思路 • 一,查1,2,3,脚有无16V供电 • 二,10脚SD开启信号，16脚有无3.3V • 三,8脚有无6V输出, • 四,9脚有无2.5V输出, • 五,21脚7V输出 • 六,14脚电池电压有无输入到芯片. • 七,排除以上问题需查外围电路元件.

  7. 充电电路故障检修: • 不能充电时( 可从电流表上看出能不能充电) • 一, 只接电池量电池接口+端,电池电压为10.8V.再插上电源,量电压是否高于10.8V. • 如果大于10.8V,说明充电电路工作正常 • 如果等于10.8V,说明充电电路没有工作,需检查充电芯片的工作条件. • 二, 测量SCL,SDA,THM的对地阻值和电压.如果不正常的话会引起系统检测不到电池信息而导致充电芯片不工作. • 电池信息显示不正常: 测SCL,SDA线路 • 电池能充不能放: 通常是电池坏了.

  8. 通常充电电路最易坏的为充电芯片有部分机器的充电管理芯片为IO芯片通常充电电路最易坏的为充电芯片有部分机器的充电管理芯片为IO芯片 • COMPAQ 系列不充电 常为IO芯片坏 (SMSC系列)或 SCL,SDA外接的三极管坏.(可量对地阻值测出) • DELL D系列不充电常为IO坏或电源不匹配引起. • IBM R系列不充电常为MAX1772外围线路断线. • SONY GR系列OZ998S坏会引起主板保护不开机. • ACER 系列MAX745,OZ系列芯片常坏. • ASUS, ACER部分机型充电由程序芯片控制

  9. 电池输入隔离切换、充电、保护电路统称为隔离保护电路电池输入隔离切换、充电、保护电路统称为隔离保护电路 • 其主要工作原理和功能： • 1，判断电池是否接入？接入电池的数量？主电池和辅助电池的切换和识别及充电。 • 2，识别到有电池接入，无DC适配器时，选择电池电压输出并隔离DC适配器回路。 • 3，有电池接入并且有适配器输入DC时，选择是否充电？具体由PMH4探测主电池和辅助电池的状况，如电压、温度、并通知H8芯片控制相应的电路。 • 4，同时供电状态时，突然断开DC适配器，有PMH4感知，并通知H8切换成电池供电，并隔离DC电路，同时切断充电电路，在电池供电时，H8芯片还负责笔记本CPU的主频率的调节和降低。 • 5，由电池供电时，突然接入DC适配器，由PMH4感知，并通知H8控制切换电路的MOS管，转为由DC适配器为整机供电，同时让充电检测电路工作。

  10. 6，由于锂电的特点，（恒压充电，不能过热，电流随时调整），电池内部输出的两条总线及温度传感信号，由SM BUS总线和温度感应线分别送入PMH4，H8,南桥，随时调整充电电流。 • 7，当电池内部异常,如短路、过热等，由PMH感知，并立即切断电池和DC适配器的电压，整机进入保护状态，也不能待命和触发
