STROJNÍ OBRÁBĚNÍ

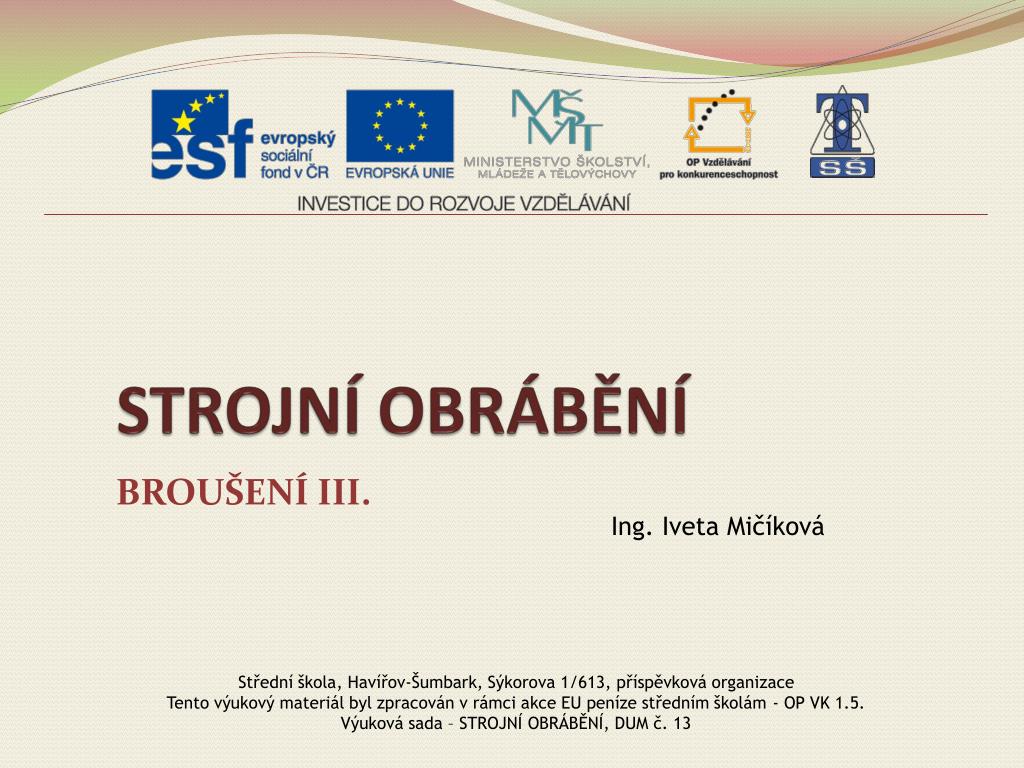

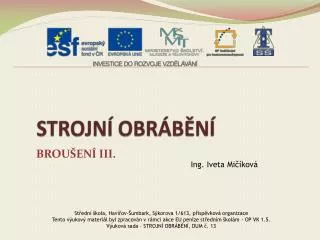

1. STROJNÍ OBRÁBĚNÍ BROUŠENÍ III. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada – STROJNÍ OBRÁBĚNÍ, DUM č. 13

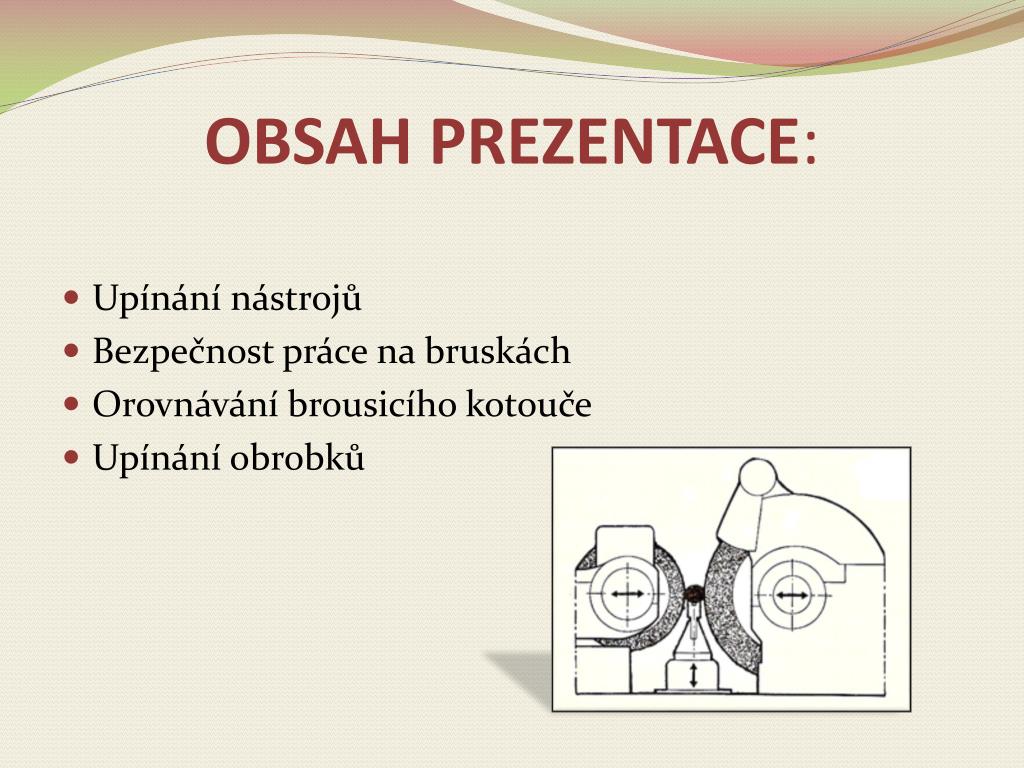

2. OBSAH PREZENTACE: • Upínání nástrojů • Bezpečnost práce na bruskách • Orovnávání brousicího kotouče • Upínání obrobků

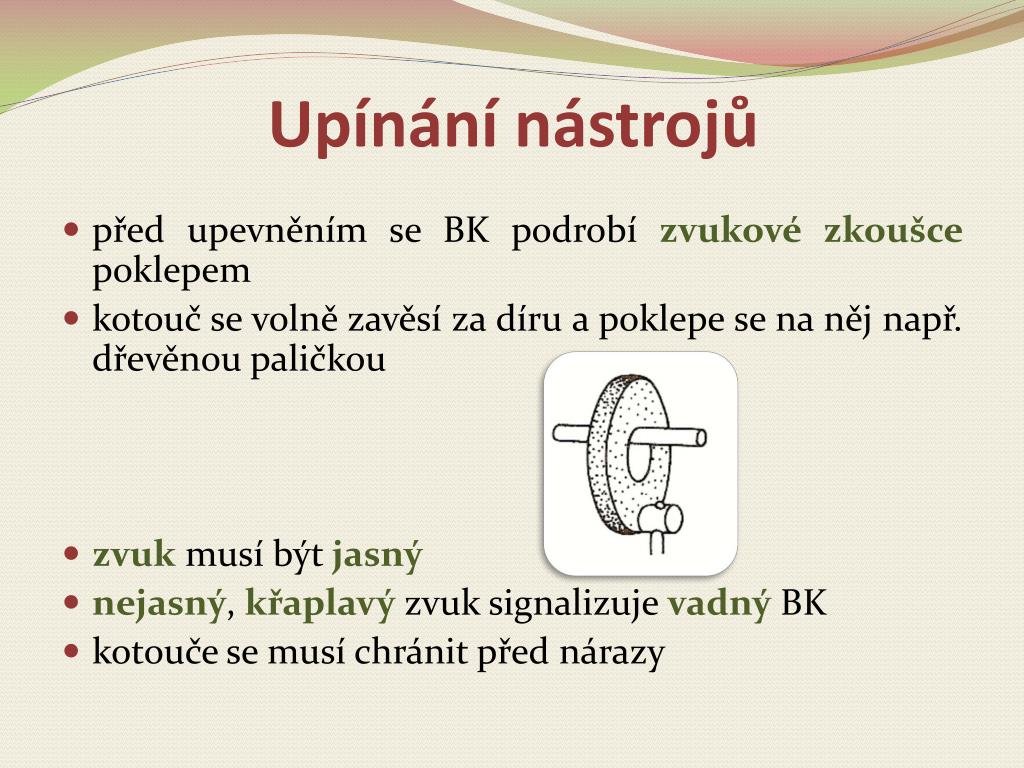

3. Upínání nástrojů • před upevněním se BK podrobí zvukové zkoušce poklepem • kotouč se volně zavěsí za díru a poklepe se na něj např. dřevěnou paličkou • zvukmusí být jasný • nejasný, křaplavý zvuk signalizuje vadnýBK • kotouče se musí chránit před nárazy

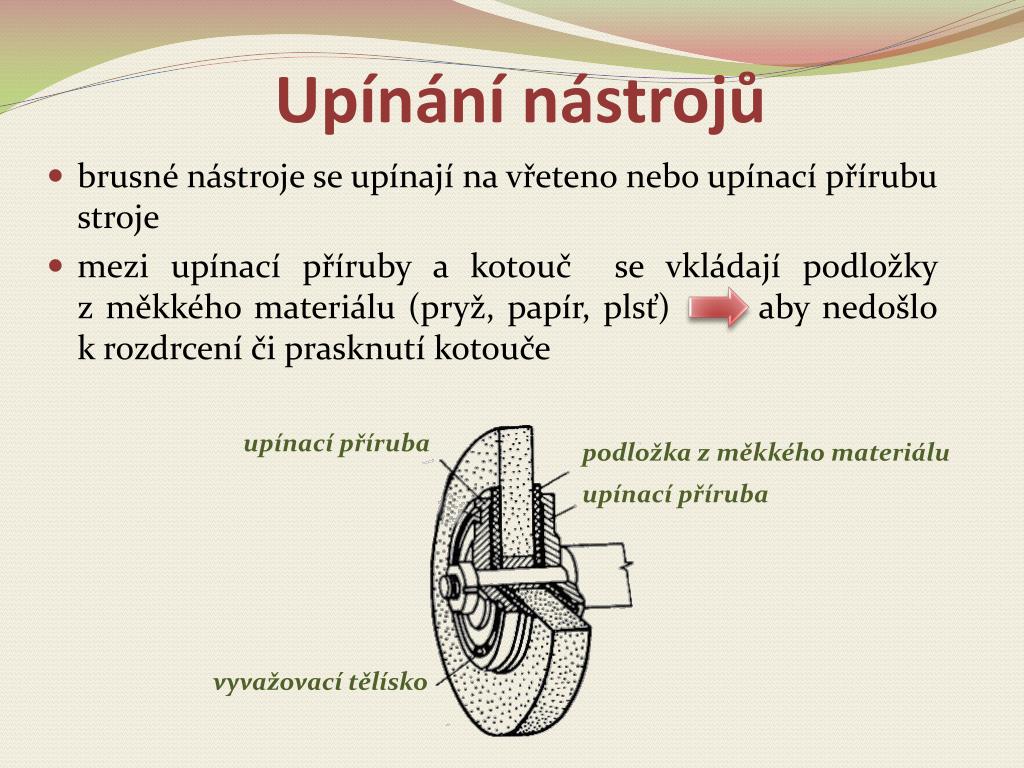

4. Upínání nástrojů • brusné nástroje se upínají na vřeteno nebo upínací přírubu stroje • mezi upínací příruby a kotouč se vkládají podložky z měkkého materiálu (pryž, papír, plsť) aby nedošlo k rozdrcení či prasknutí kotouče upínací příruba podložka z měkkého materiálu upínací příruba vyvažovací tělísko

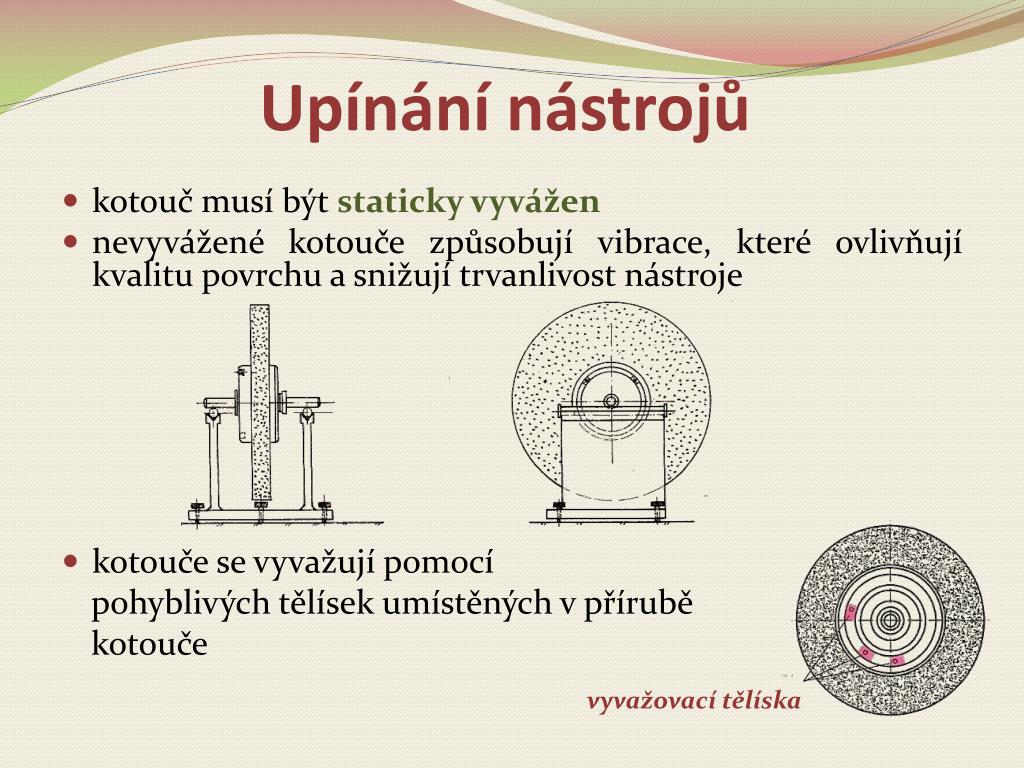

5. Upínání nástrojů • kotouč musí být staticky vyvážen • nevyvážené kotouče způsobují vibrace, které ovlivňují kvalitu povrchu a snižují trvanlivost nástroje • kotouče se vyvažují pomocí pohyblivých tělísek umístěných v přírubě kotouče vyvažovací tělíska

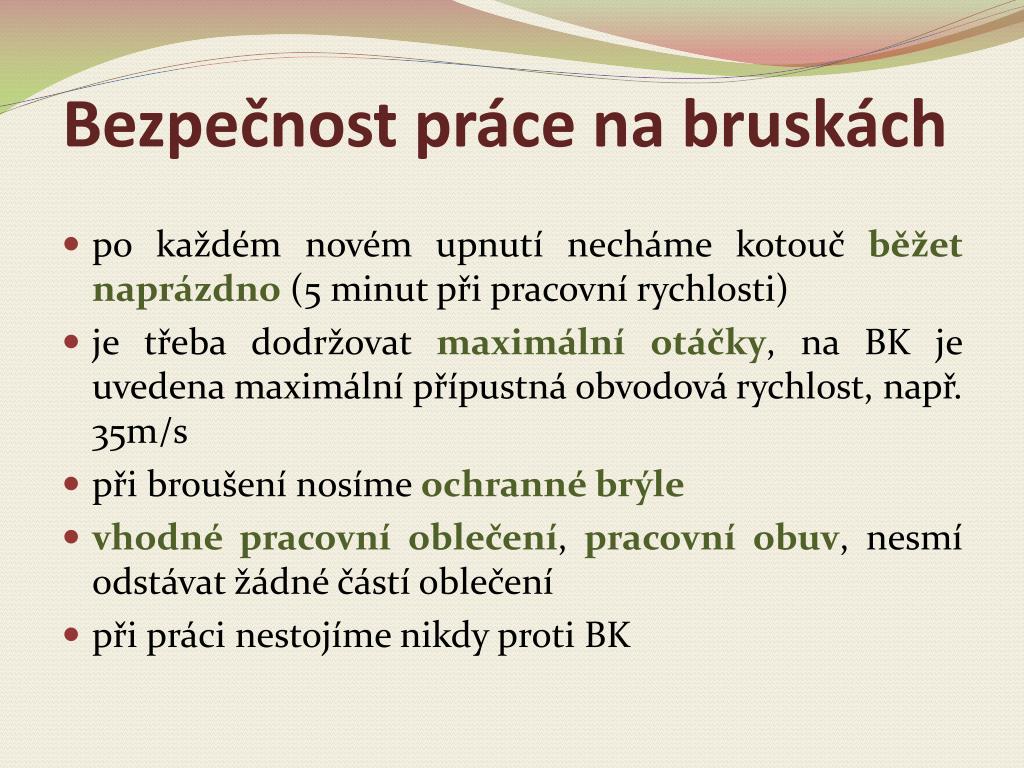

6. Bezpečnost práce na bruskách • po každém novém upnutí necháme kotouč běžet naprázdno (5 minut při pracovní rychlosti) • je třeba dodržovat maximální otáčky, na BK je uvedena maximální přípustná obvodová rychlost, např. 35m/s • při broušení nosíme ochranné brýle • vhodné pracovní oblečení, pracovní obuv, nesmí odstávat žádné částí oblečení • při práci nestojíme nikdy proti BK

7. Orovnávaní brousicího kotouče • orovnáváním se odstraní nerovnosti kotouče a odstraňují se opotřebovaná zrna • kotouč získává potřebný tvar a obnoví se jeho řezivost brousicí kotouč orovnávací kladka kolečkový orovnávač

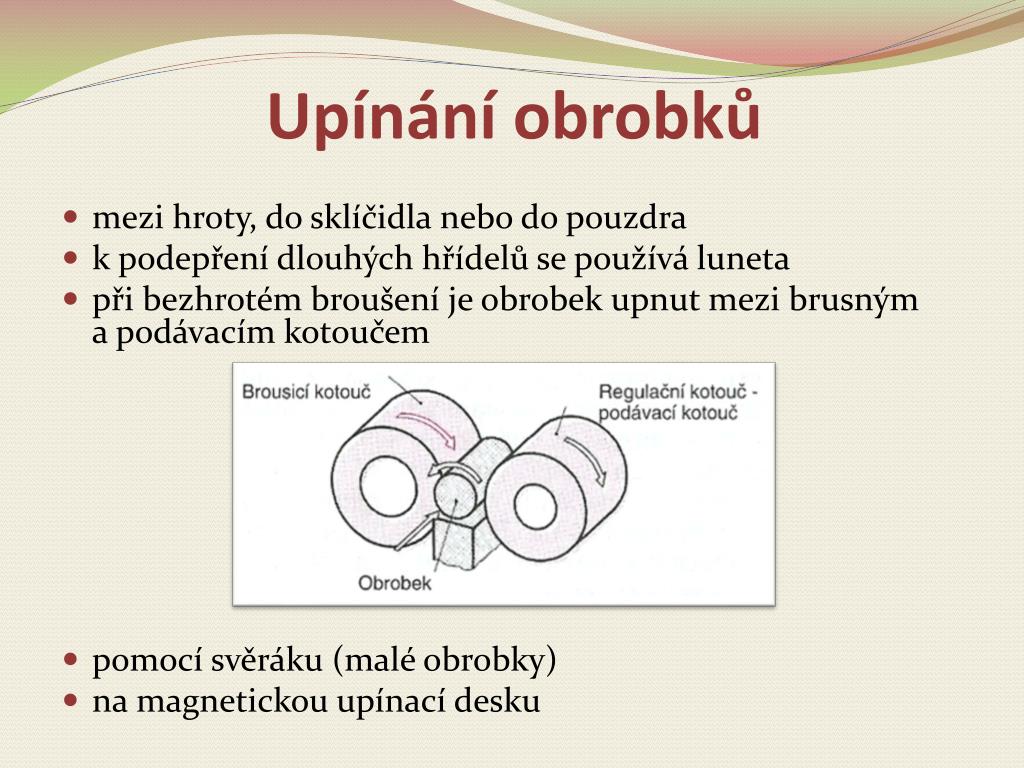

8. Upínání obrobků • mezi hroty, do sklíčidla nebo do pouzdra • k podepření dlouhých hřídelů se používá luneta • při bezhrotém broušení je obrobek upnut mezi brusným a podávacím kotoučem • pomocí svěráku (malé obrobky) • na magnetickou upínací desku

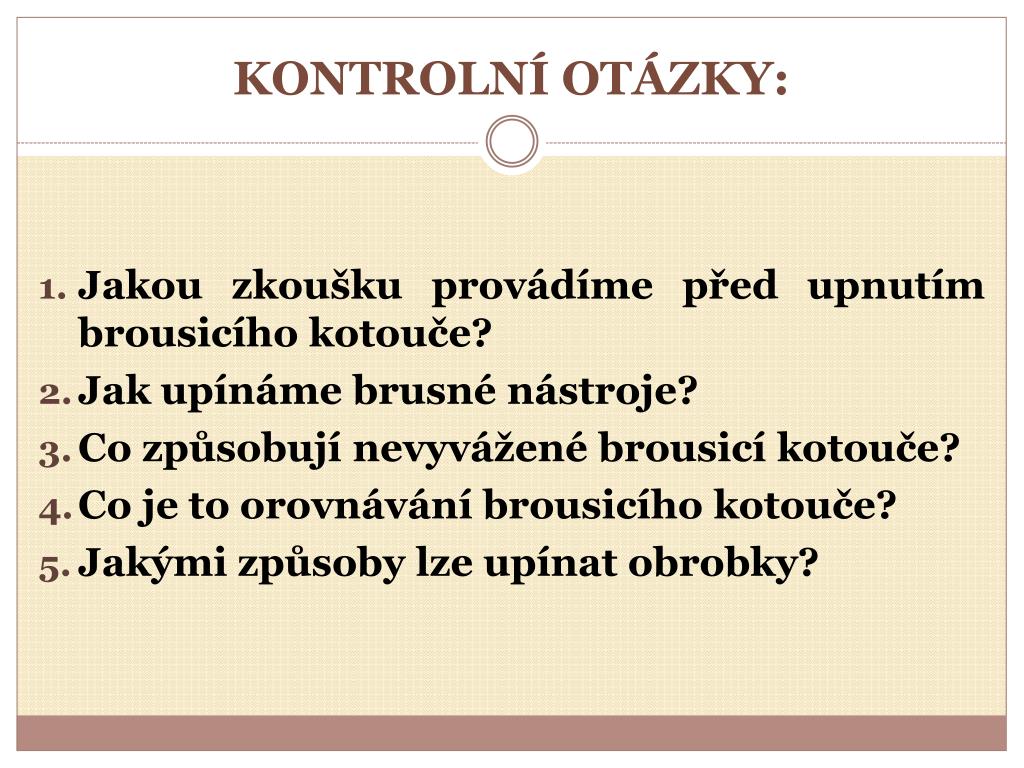

9. Kontrolní otázky: • Jakou zkoušku provádíme před upnutím brousicího kotouče? • Jak upínáme brusné nástroje? • Co způsobují nevyvážené brousicí kotouče? • Co je to orovnávání brousicího kotouče? • Jakými způsoby lze upínat obrobky?

10. Řešení: • Jakou zkoušku provádíme před upnutím brousicího kotouče? Před upevněním podrobíme BK zvukové zkoušce poklepem – kotouč se volně zavěsí za díru a poklepe se na něj např. dřevěnou paličkou. Zvuk musí být jasný; nejasný, křaplavý zvuk signalizuje vadný BK. • Jak upínáme brusné nástroje? Brusné nástroje se upínají na vřeteno nebo upínací přírubu stroje. • Co způsobují nevyvážené brousicí kotouče? Nevyvážené kotouče způsobují vibrace, které ovlivňují kvalitu povrchu a snižují trvanlivost nástroje. • Co je to orovnávání brousicího kotouče? Orovnáváním se odstraňují nerovnosti kotouče a také opotřebovaná zrna. Kotouč tak získává potřebný tvar a obnoví se jeho řezivost. • Jakými způsoby lze upínat obrobky? Obrobky lze upínat např. mezi hroty, do sklíčidla nebo do pouzdra, pomocí svěráku (malé obrobky), na magnetickou upínací desku. K podepření dlouhých hřídelů se používá luneta. Při bezhrotém broušení je obrobek upnut mezi brusným a podávacím kotoučem.

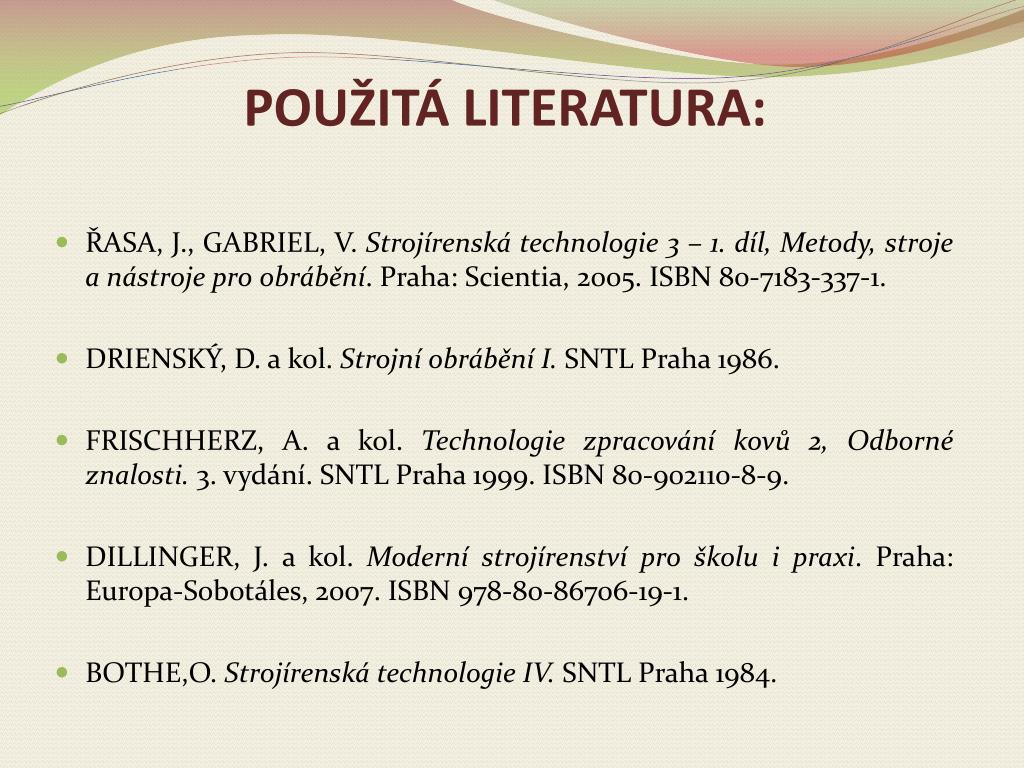

11. POUŽITÁ LITERATURA: • Řasa, J., GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody, stroje a nástroje pro obrábění. Praha: Scientia, 2005. ISBN 80-7183-337-1. • DRIENSKÝ, D. a kol. Strojní obrábění I. SNTL Praha 1986. • FRISCHHERZ, A. a kol. Technologie zpracování kovů 2, Odborné znalosti. 3. vydání. SNTL Praha 1999. ISBN 80-902110-8-9. • DILLINGER, J. a kol. Moderní strojírenství pro školu i praxi. Praha: Europa-Sobotáles, 2007. ISBN 978-80-86706-19-1. • BOTHE,O. Strojírenská technologie IV. SNTL Praha 1984.
