Presentation Transcript

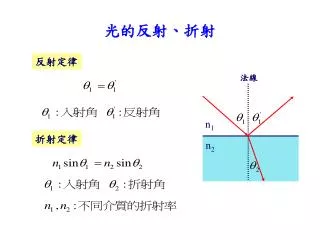

  1. 法線 n1 n2 光的反射、折射 反射定律 折射定律

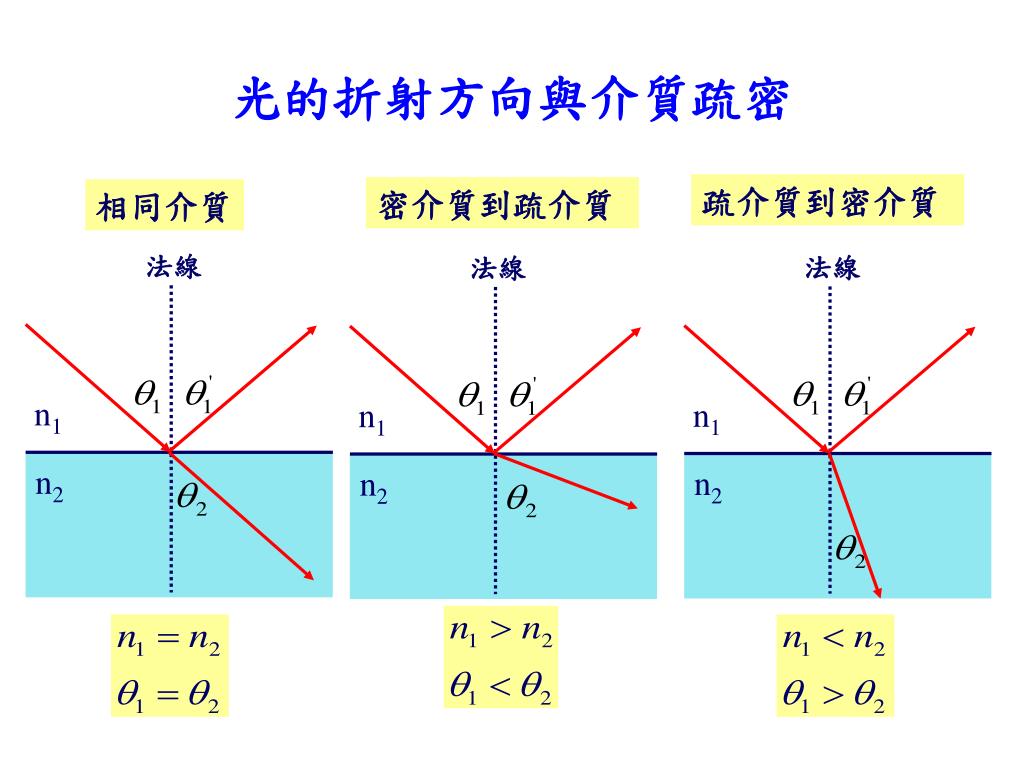

  2. 法線 法線 法線 n1 n1 n1 n2 n2 n2 光的折射方向與介質疏密 疏介質到密介質 密介質到疏介質 相同介質

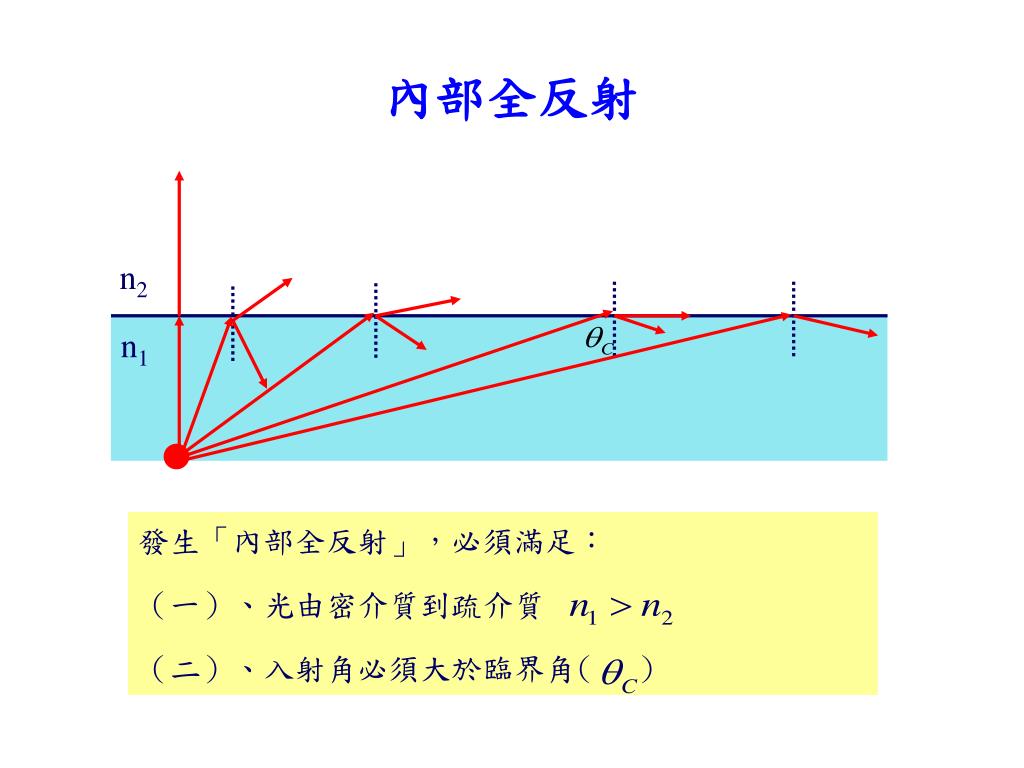

  3. n2 n1 內部全反射 發生「內部全反射」，必須滿足： （一）、光由密介質到疏介質 （二）、入射角必須大於臨界角( )

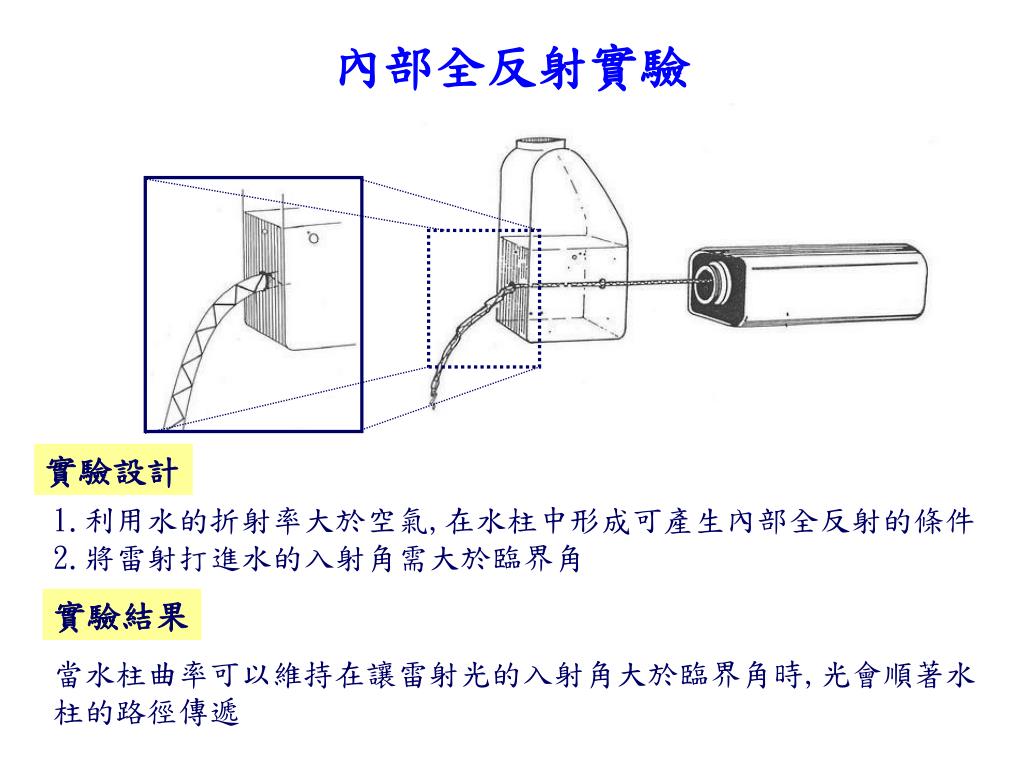

  4. 內部全反射實驗 實驗設計 1.利用水的折射率大於空氣,在水柱中形成可產生內部全反射的條件 2.將雷射打進水的入射角需大於臨界角 實驗結果 當水柱曲率可以維持在讓雷射光的入射角大於臨界角時,光會順著水 柱的路徑傳遞

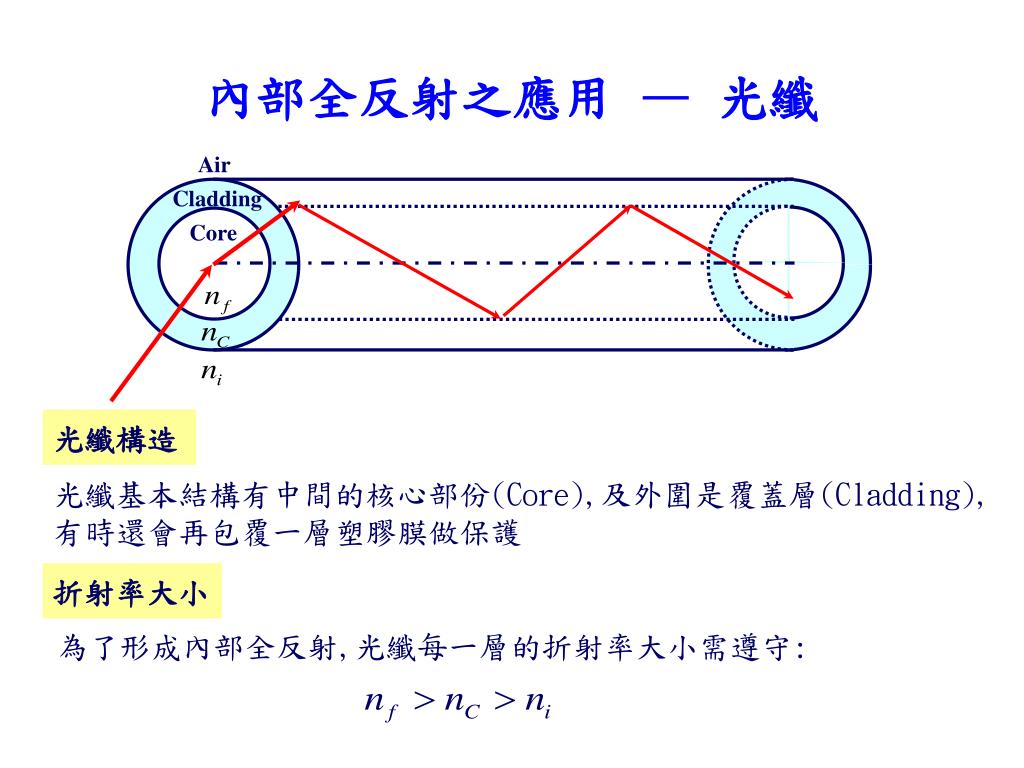

  5. Air Cladding Core 內部全反射之應用 — 光纖 光纖構造 光纖基本結構有中間的核心部份(Core),及外圍是覆蓋層(Cladding), 有時還會再包覆一層塑膠膜做保護 折射率大小 為了形成內部全反射,光纖每一層的折射率大小需遵守:

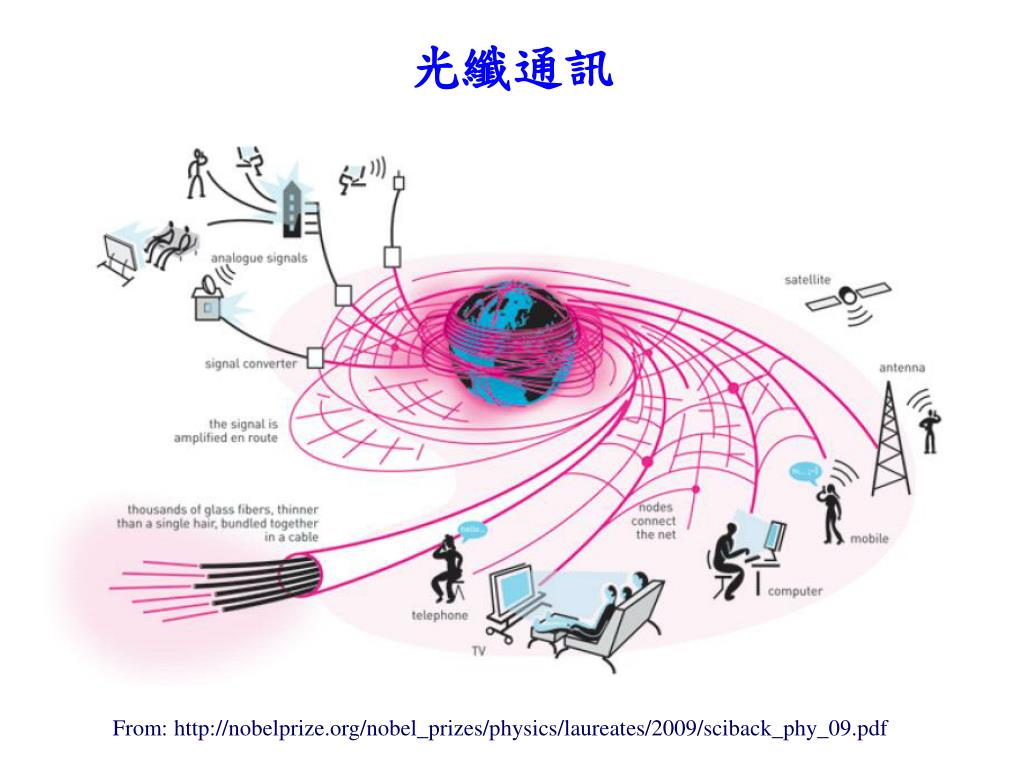

  6. 光纖通訊 From: http://nobelprize.org/nobel_prizes/physics/laureates/2009/sciback_phy_09.pdf

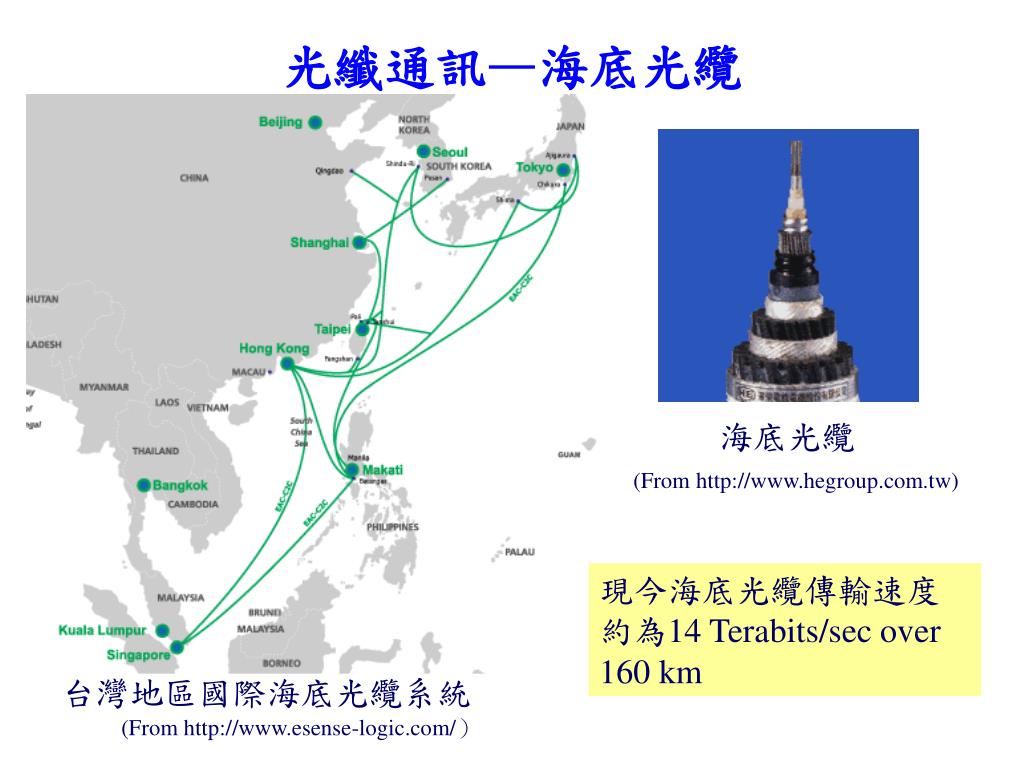

  7. 光纖通訊—海底光纜 海底光纜 (From http://www.hegroup.com.tw) 現今海底光纜傳輸速度約為14 Terabits/sec over 160 km 台灣地區國際海底光纜系統 (From http://www.esense-logic.com/）
