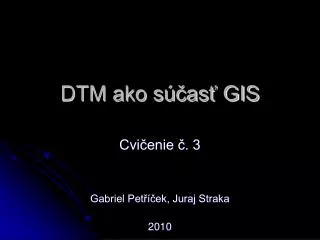

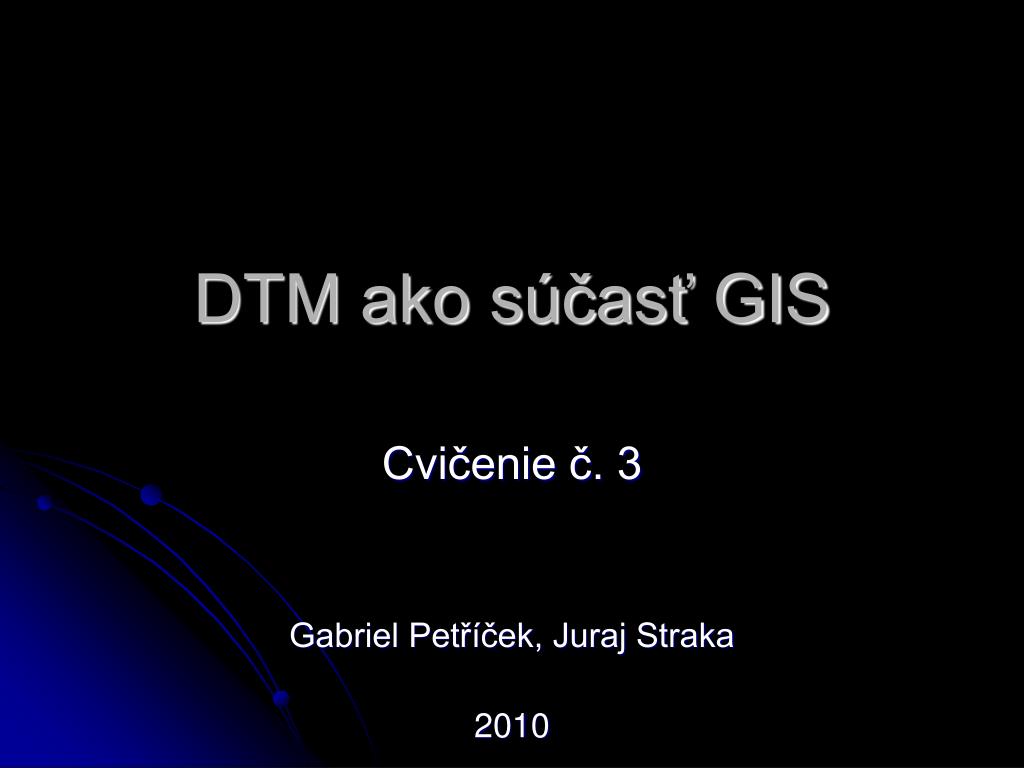

  1. DTM ako súčasť GIS Cvičenie č. 3 Gabriel Petříček, Juraj Straka 2010

  2. Zopakovanie z minulej hodiny • Založenie projektu v prostredí GRASS • lokalita a mapset • Charakteristika vstupných údajov a import do GRASS-u • v.in.ascii • Nastavenie regiónu • g.region • Zobrazenie importovanej vrstvy • d.vect

  3. DTM ako súčasť GIS • Body dnešného cvičenia • Charakterizovanie súradnicového systému S-JTSK • Stručný prehľad interpolačných metód • Oboznámenie sa s modulom v.surf.rst • Charakterizovanie masky • Prvé výstupy z modelovacej funkcie v.surf.rst

  4. DTM ako súčasť GIS • Charakteristika S-JTSK • Besselov elipsoid • Rozmer, poloha a orientácia ŠTS na Besselovom elipsoide • Křovákovo zobrazenie, pomocou ktorého sa Besselov elipsoid zobrazuje do roviny • Systém rovinných pravouhlých súradníc

  5. DTM ako súčasť GIS konformne • Zemský povrch Gaussova guľa (49°30´) šikmý kužeľ (zmenšenie dĺžkového skreslenia) • Neskresľujú sa uhly • Dĺžkové skreslenie je 0,1 m / km • Zobrazená celá ČSTS (bývalá) • Trigonometrických listov konformne

  6. DTM ako súčasť GIS • Prehľad interpolačných metód • Interpolácia = matematická metóda, pomocou ktorej sa vypočíta hodnota modelovacieho javu v bode, ktorý leží v priestore medzi vstupnými bodmi a cez ktoré funkcia má prechádzať.

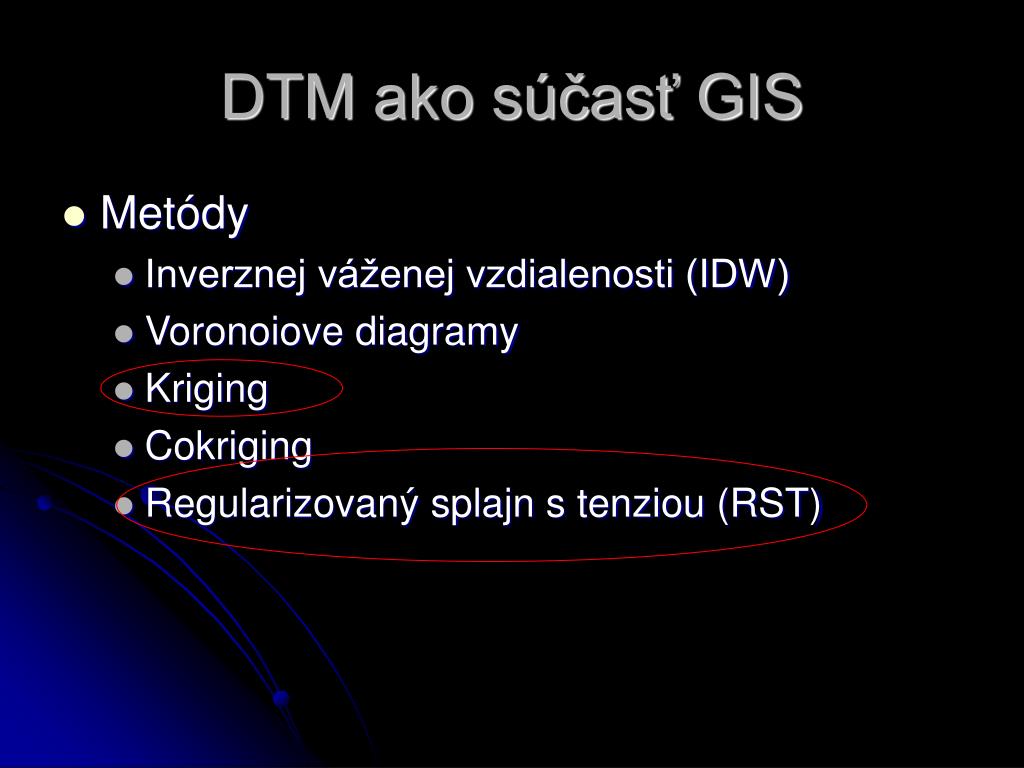

  7. DTM ako súčasť GIS • Metódy • Inverznej váženej vzdialenosti (IDW) • Voronoiove diagramy • Kriging • Cokriging • Regularizovaný splajn s tenziou (RST)

  8. DTM ako súčasť GIS • Regularizovaný splajn s tenziou • globálna metóda • hodnota v interpolovanom bode sa počíta na základe matematickej funkcie, ktorá simuluje správanie sa tenkej, elastickej platne a prechádza cez zadané body. • Výhoda = umožňuje súčasne vypočítať geomorfometrické parametre (sklon, orientácia, krivosti) na základe parciálnych derivácií interpolačnej funkcie.

  9. DTM ako súčasť GIS • Maska • Rastrová vrstva • Pokryje územie vrstvou, na ktorej prebehne výpočet funkcie • Urýchli sa výpočet funkcie • Moduly: r.mask, v.hull

  10. DTM ako súčasť GIS • Tvorba masky 1. v.hull = modul, ktorý pokryje vektorovú bodovú vrstvu „obálkou“ • Dôležité paramatre: • Input = vstupný údaj • Output = výstupný údaj • f = vytvorí 2D vrstvu, aj keď vstup je „3D“ • v.to.rast = konverzia vektorovej vrstvy na rastrovú • Parametre: • Input, output, use = zdroj pre hodnoty rastra

  11. DTM ako súčasť GIS • Zmena regiónu (g.region) • V záložke Bounds sa nastavia nové súradnice hraníc regiónu. • Pre severný a južný roh sa určí y-ová súradnica • Pre západný a východný roh sa určí x-ová súradnica • Vytvorenie polygónu • V moduly v.digit sa vytvorí polygón, ktorý bude predstavovať masku • Nazvať vstupný súbor v záložke Required

  12. DTM ako súčasť GIS • V záložke Optional sa pri parametri bgcmd vpíše príkaz na zobrazenie vektorovej bodovej vrstvy (napr.: d.vect body) a zaškrtnúť možnosť Create new file if it does not exist  Run • Spustí sa nový panel s možnosťami na tvorbu objektov a ich editovanie • Na vytvorenie polygónu sa použije nástroj Digitize new boundary • Po vytvorení polygónu je potrebné doň vložiť centroid (Digitize new centroid) • Uložiť a vypnúť (Save and exit) • Ďalším krokom je previesť vektor na raster pomocou modulu v.to.rast • Nakoniec treba nastaviť región podľa rastrového súboru v moduly g.region. (g.region zoom=„raster“ save=maska) • zoom = priblíženie na raster s nenulovými hodnotami • save = uloženie nastavenia regiónu

  13. DTM ako súčasť GIS • v.surf.rst • Vstup = vektorová vrstva, maska • Výstupy = výškový model (elev), sklony(slopes), orientácie (aspects), krivosti (curves) • Parametre: tenzia, smooth, segmax, npmin, dmin, dmax

  14. DTM ako súčasť GIS • v.surf.rst • Tension = nastavuje vlastnosti výsledného povrchu od tenkého oceľového platne po gumovú membránu • Smooth = vyhľadenie, overshooting points (chybný bod). Súvisí s tenziou. • Segmax = aproximácia prebehne v každom kvadrante segmentu zvlášť • Npmin = udáva počet bodov vstupujúcich do procesu aproximácie • Dmin = minimálna vzdialenosť medzi bodmi vo vstupnej vrstve ; na odstránenie rovnakých bodov v blízkosti • Dmax = pri riedko digitalizovaných vrstevniciach; doplnia sa ďalšie body.

  15. DTM ako súčasť GIS • Výsledok dnešného cvičenia
