几种 ADC 方案

几种 ADC 方案. 关心的问题：. 转换思路 技术指标 —— 工作速度与成本之间的矛盾 应用场合. A/D. v iA. D O. （N）Do=ViA. 并行比较法. 用刻度尺量物之长度. 刻度尺. 同时与各刻度比较. 7 > L > 6. 7 》 L 》 6. 物体. 量化为 6. 刻度是什么？. —— 是一系列标准电压. 如何实现？. —— 分压器. 8V. R R R R R R R R. 7V 6V 5V 4V 3V 2V 1V. 被量物体？. —— 模拟输入电压 V i A. 如何比较？.

kellan
Download Presentation

几种 ADC 方案

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 几种ADC方案

  2. 关心的问题： • 转换思路 • 技术指标 ——工作速度与成本之间的矛盾 • 应用场合

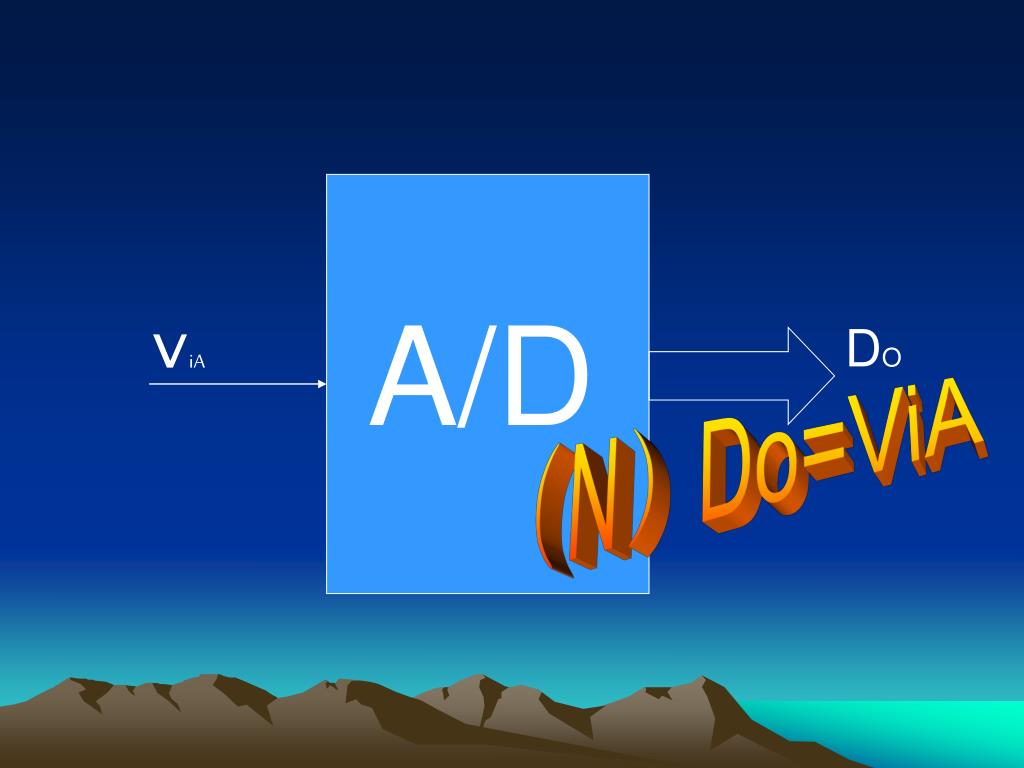

  3. A/D viA DO （N）Do=ViA

  4. 并行比较法 用刻度尺量物之长度

  5. 刻度尺 同时与各刻度比较 7 > L > 6 7 》 L 》 6 物体 量化为6

  6. 刻度是什么？ ——是一系列标准电压 如何实现？ ——分压器

  7. 8V R R R R R R R R 7V 6V 5V 4V 3V 2V 1V

  8. 被量物体？ ——模拟输入电压ViA 如何比较？ ——用模拟信号比较器

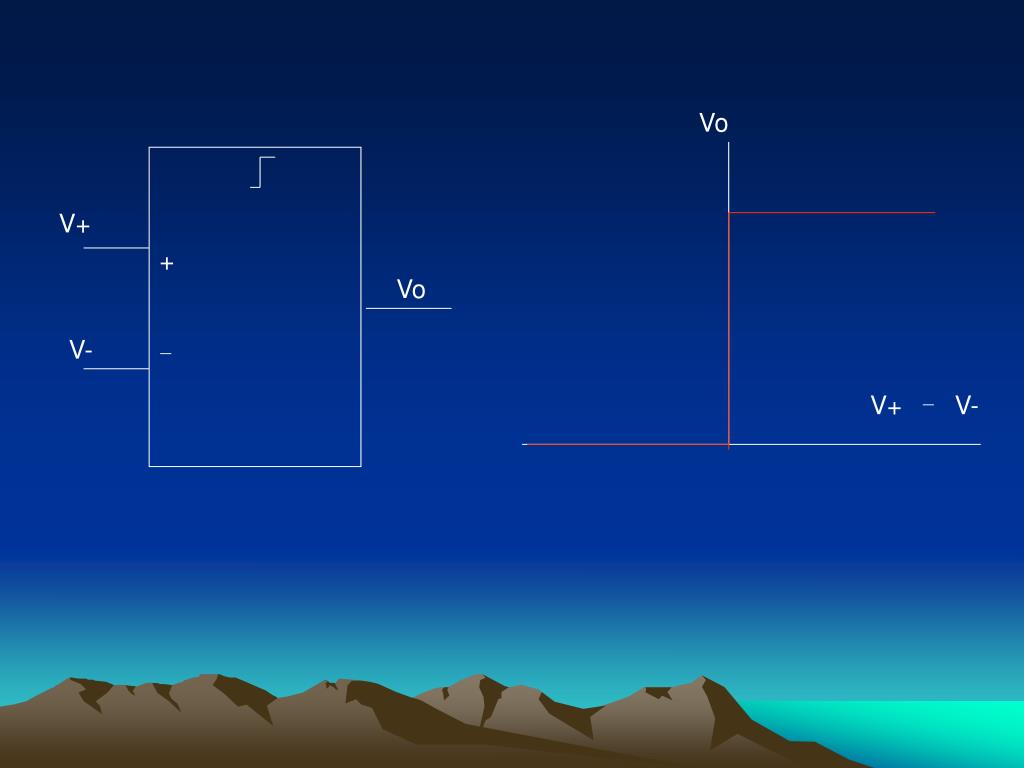

  9. Vo + - V+ Vo V- V+ - V-

  10. 如何同时比较? ——每个电压刻度 使用一个比较器

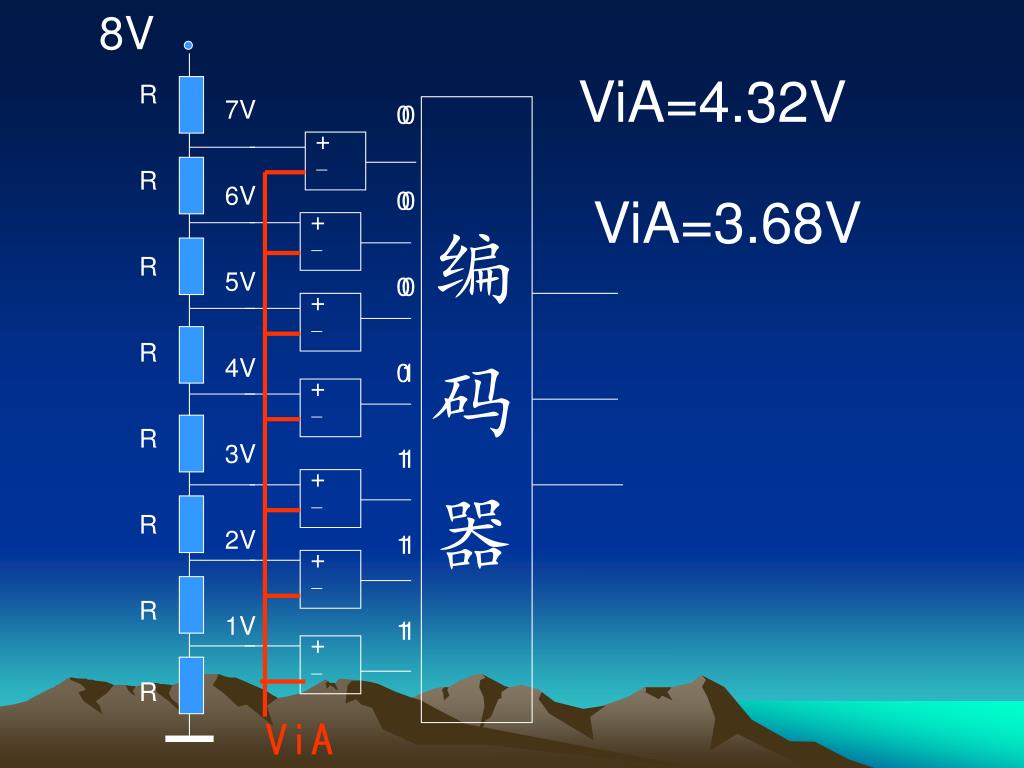

  11. 8V R R R R R R R R 编 码 器 7V 6V 5V 4V 3V 2V 1V + - + - + - + - + - + - + - ViA ViA=4.32V 0 0 0 0 1 1 1 0 0 0 1 1 1 1 ViA=3.68V

  12. 1 1 1 1 1 1 1 7 1 1 1 • 0 1 1 1 1 1 1 6 1 1 0 • 0 0 1 1 1 1 1 5 1 0 1 • 0 0 0 1 1 1 1 4 1 0 0 • 0 0 0 0 1 1 1 3 0 1 1 • 0 0 0 0 0 1 1 2 0 1 0 • 0 0 0 0 0 0 1 1 0 0 1 • 0 0 0 0 0 0 0 0 0 0 0

  13. 2n-1个 • 用了多少个比较器? 转化一次所需的时间? 1Tcp

  14. 逐次逼近法 0 1 00 01 10 11 000 001 010 011 100 101 110 111 搜索

  15. 逐次逼近法 用天平称物体重量

  16. 用天平称物体重量 0 0 0 0

  17. 用天平称物体重量 0 0 0 0 1 0 0 0

  18. 用天平称物体重量 0 0 0 0 1 0 0 0 0 1 0 0

  19. 用天平称物体重量 0 0 0 0 1 0 0 0 0 1 0 0 0 1 1 0

  20. 用天平称物体重量 0 0 0 0 1 0 0 0 0 1 0 0 0 1 1 0 0 1 1 1

  21. 用天平称物体重量 0 0 0 0 1 0 0 0 0 1 0 0 0 1 1 0 0 1 1 1 0 1 1 0

  22. 天平—— • 砝码—— • 测量原则—— 比较器 寄存器的各个位 先放一个砝码试探，根据试探结果确定该砝码的去留，从高到低依次进行。

  23. 用了多少个比较器? 1个 转化一次所需的时间? (N+1)Tcp

  24. V T 双积分法 V-T V-F

  25. Do Vi 过零比较器 转换 积分器 主门 计数器 时基 基准电压 控制器

  26. N2 N1 V2 V1 N2/N1=V2/V1

  27. 用了多少个比较器? 1个 转化一次所需的时间? 2n+1Tcp

  28. 三种ADC方法的比较 • 方法 速度 成本 应用 • 并行比较法 最快 最高 高速 • 逐次逼近法 中等 中等 一般 • 双积分法 最慢 最低 直流或慢变化 成本与速度的矛盾
