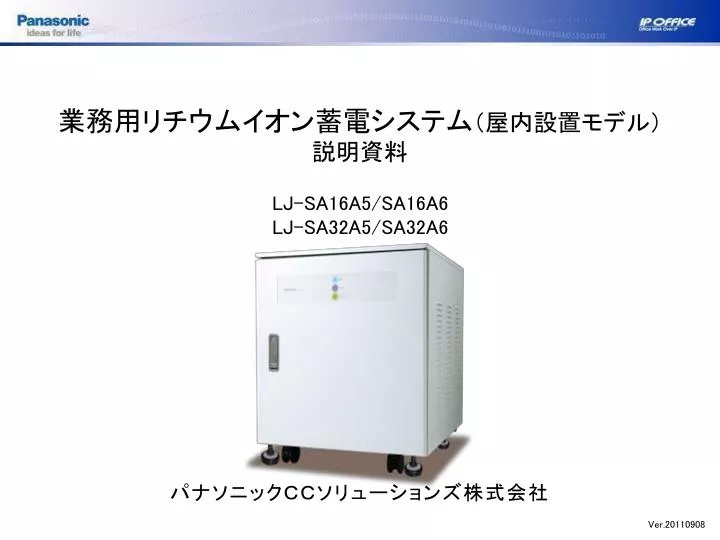

1. 業務用リチウムイオン蓄電システム（屋内設置モデル）業務用リチウムイオン蓄電システム（屋内設置モデル） 説明資料 LJ-SA16A5/SA16A6 LJ-SA32A5/SA32A6 パナソニックＣＣソリューションズ株式会社 Ver.20110908

2. ｐｏｉｎｔ ｐｏｉｎｔ ｐｏｉｎｔ １ ２ ３ ■商品の特徴 もしもの時に、電力を蓄えて備える 突然の停電でも接続機器に スピーディーに電力を供給 平常時はタイマーによる ピークシフト機能 高性能の蓄電用 標準電池ユニットを内臓

3. ■製品概要（構成イメージと仕様） 【仕様】 【構成イメージ図】 蓄電システム 系統電源ＡＣ１００Ｖ 分電盤と接続することで天井照明等への通電を停電時に自動的に 切替することができます。 分電盤 どちらか※ ＡＣ１００Ｖ出力 ※接続機器は合計７００ＶＡ以内で使用下さい。 ※蓄電システムと機器との接続は、ＡＣ出力ソケット 　 もしくは分電盤を通してのどちらか一方になります ※分電盤との配線などの工事が必要な場合は 　 別途手配が必要になります

4. ■特徴①　もしもの時に

5. ■特徴②　ピークシフト 注意： ①タイマーで設定できるのは放電時間のみです 充電は放電終了後すぐに開始されます ②タイマー時間を長く取りすぎると途中で電池残量がなくなる可能性があります その場合、設定時間まで停電状態が続きます |

6. ■動作フロー 平常時（タイマー機能ＯＦＦ） 系統電力を特定機器へ供給 特定機器 タイマー インバータ－ コンバータ－ 蓄電池 満充電になるまで充電 平常時（タイマー機能ＯＮ） 蓄電池から特定機器へ電力を供給 特定機器 タイマー インバータ－ 系統電力を遮断し 模擬停電状態に 注意：タイマー起動時に 蓄電池からの電力供給に 約20msの瞬断が起こります 放電 コンバータ－ 蓄電池 停電時 蓄電池から特定機器へ電力を供給 特定機器 タイマー インバータ－ 注意：停電時に 蓄電池からの電力供給に 約20msの瞬断が起こります 放電 コンバータ－ 蓄電池

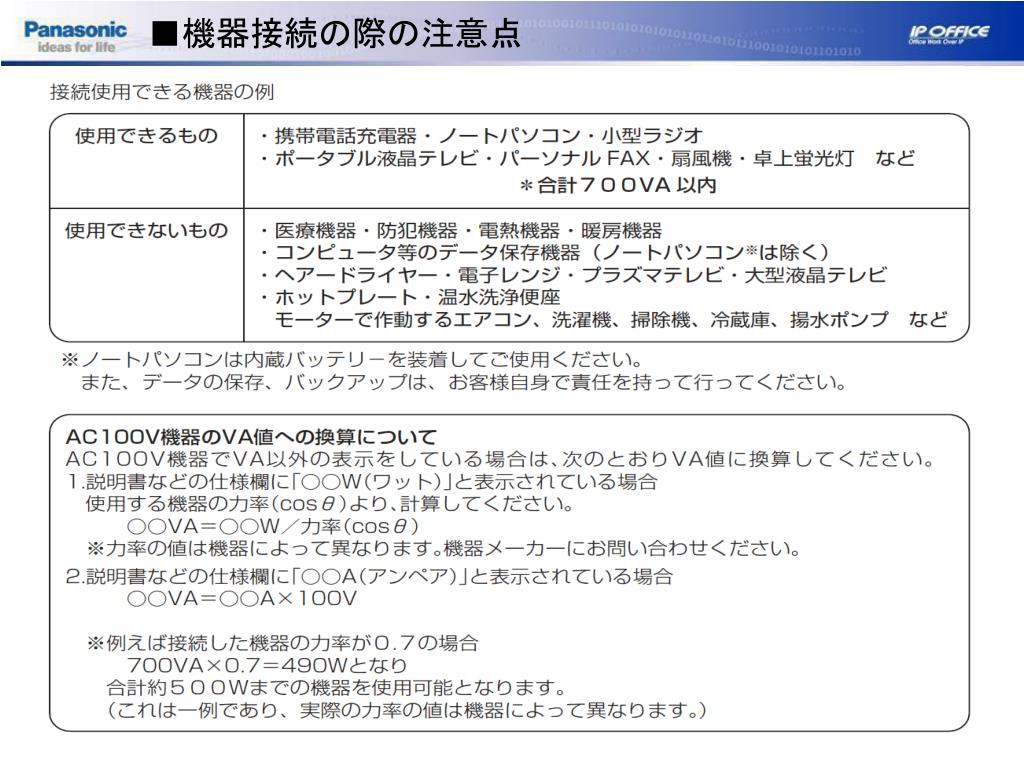

7. ■機器接続の際の注意点

8. ■特徴③　高信頼性の電池システム仕様 － ターミナル ON/OFF スイッチ ＋ ターミナル 民生用 リチウムイオン電池 世界シェアNo.1 （2010年度） ※1964年から約50年の二次電池事業の歴史 約20％

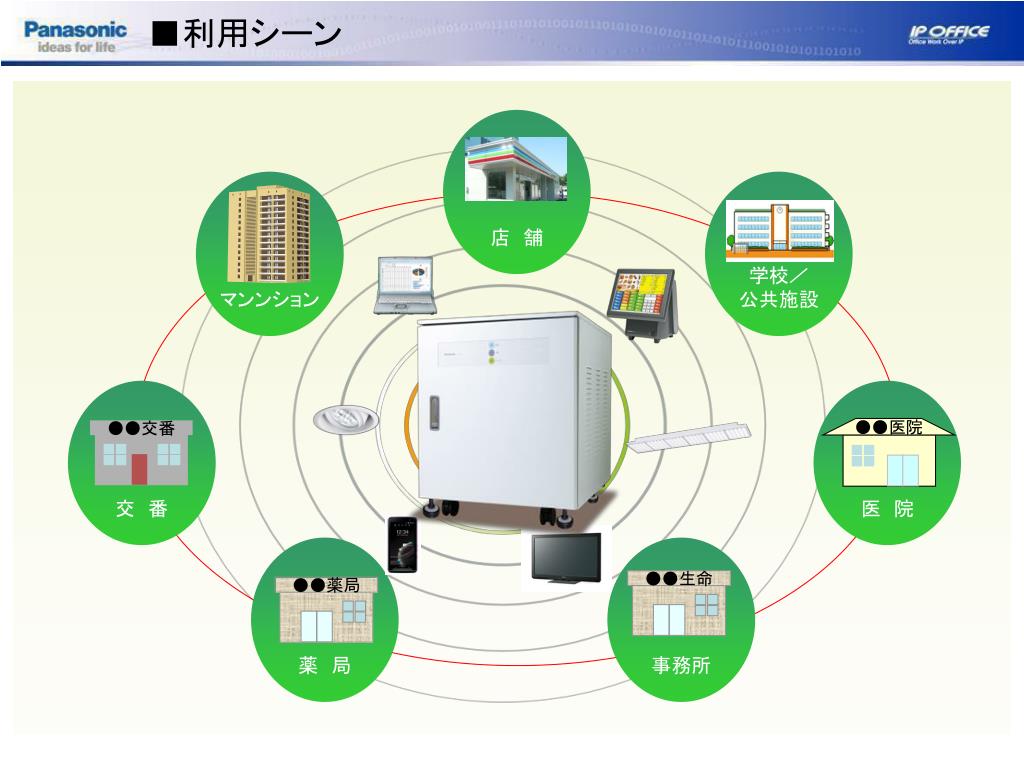

9. 店　舗 マンンション 学校／ 公共施設 ●●交番 ●●医院 交　番 医　院 ●●薬局 ●●生命 薬　局 事務所 ■利用シーン

10. ■使用例（店舗） 店舗でのご使用例 停電時、地域の防災拠点になります ●照明が点くので、真っ暗な中でも 　 目印になります ●POSレジ（※）がバックアップでき、 　 営業の継続ができます ※稼働時間の短いＵＰＳのバックアップに！ 生 活 省エネ機器 小型冷凍機器 安 心 照明 通 信 通信手段 ＰＯＳレジ 快 適 冷風機器 ●使用例（約3時間程度ご使用の場合） ※インバーター効率が約90％の為 　 実際に使用できるのは2.9KWh程度です ※タイマー機能使用時に停電になる 　 可能性も有るため使用量を制限した 　 数値としています

11. ■使用例（学校/公共施設） 学校／公共施設でのご使用例 避難所で停電時に役立ちます ●照明がつくので、安心です ●無線機・携帯電話の充電が出来ます ●パソコン・プリンターで最新の情報を 　 入手・発信出来ます ●プロジェクタの活用により、大画面での 　 情報発信が出来ます 安 心 照明 通信 無線機　携帯電話 情報発信 電子黒板　　　　　　プロジェクタ 情報収集　　　　　　パソコン ●使用例（約3時間程度ご使用の場合） ※通信・テレビではブースターや 　 光電話などにも電源が必要 　 な場合があります

12. 安心 照明、自動ドア 情報 テレビ　　パソコン 通信 携帯電話 ■使用例（マンション） 停電時の防犯対策が出来ます ●エントランスの照明が点きます ●住民の携帯端末の充電に使えます ●セキュリティ自動ドアが開閉します 　（停電時には手動で開閉しなければなりません） マンションでのご使用例 ●使用例1（約3時間程度ご使用の場合） ※自動ドアの消費電力 （単相１００Ｖか要確認） ●使用例2 ※稼働率を10％と想定すると、 約20時間使用できます

13. ●●交番 ●●医院 ●●薬局 ●●生命 ■使用例（交番・医院・薬局・事務所） 交番 医院 ・明かりの確保で安心を ・医事コンピュータ用ＵＰＳのバックアップ ・パソコン、通信機器(ＦＡＸ）で最新情報を 入手・発信 ・明かりの確保で町の防災拠点に ・パソコン、通信機器（無線ファックス）で 　最新情報を入手・発信 事務所 薬局 ・明かりの確保で安心を。 ・保険薬局用コンピュータの 　ＵＰＳのバックアップ。 ・パソコン、通信機器で最新情報を 　入手・発信。 ・明かりの確保で安心を。 ・電話交換機のバックアップ。 ・パソコン、通信機器で最新情報を 　入手・発信。

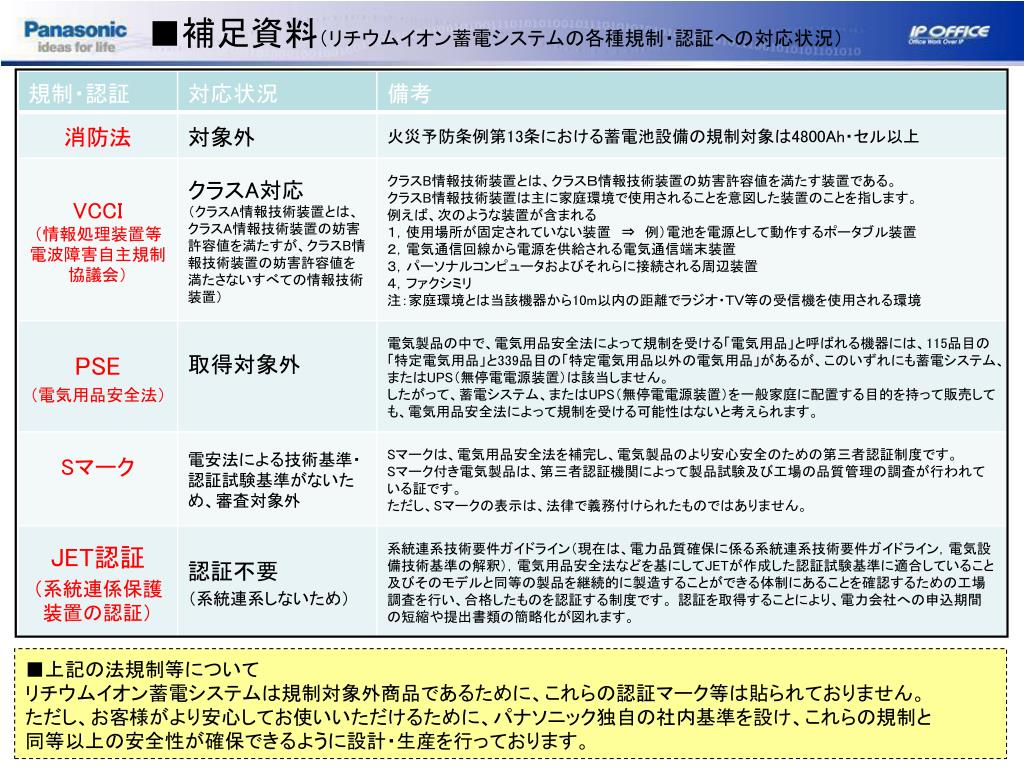

14. ■補足資料（リチウムイオン蓄電システムの各種規制・認証への対応状況）■補足資料（リチウムイオン蓄電システムの各種規制・認証への対応状況） ■上記の法規制等について リチウムイオン蓄電システムは規制対象外商品であるために、これらの認証マーク等は貼られておりません。 ただし、お客様がより安心してお使いいただけるために、パナソニック独自の社内基準を設け、これらの規制と 同等以上の安全性が確保できるように設計・生産を行っております。

15. ■補足資料（各部の名称）
