ç¬¬ï¼•ç« ã€€æ³¢ã®ç”Ÿæˆã¨ シアー中の重力波について

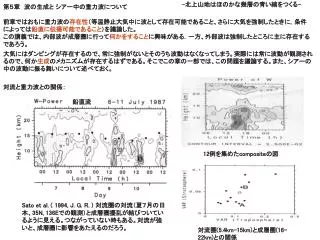

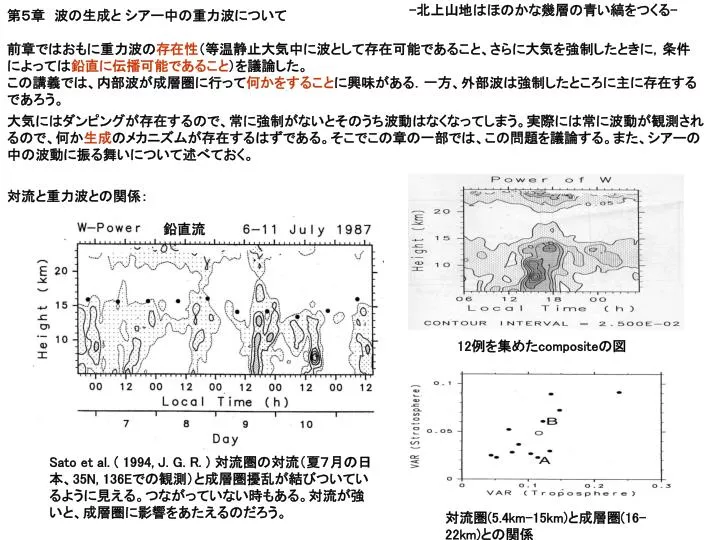

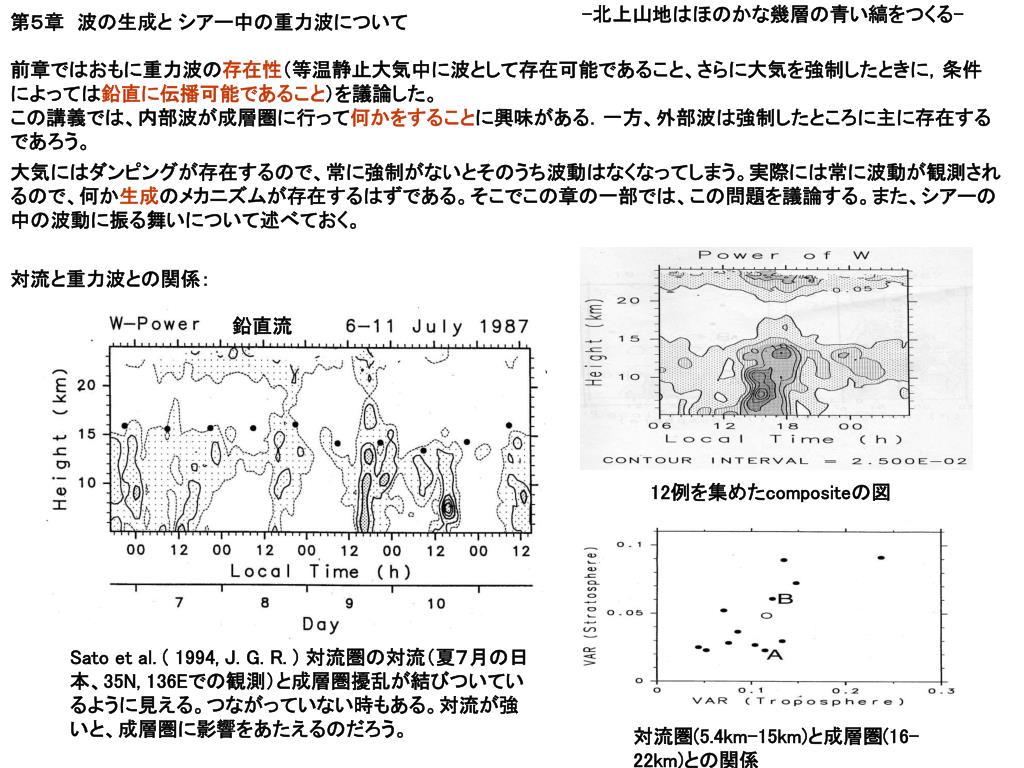

1. -北上山地はほのかな幾層の青い縞をつくる- 前章ではおもに重力波の存在性（等温静止大気中に波として存在可能であること、さらに大気を強制したときに，条件によっては鉛直に伝播可能であること）を議論した。 この講義では、内部波が成層圏に行って何かをすることに興味がある．一方、外部波は強制したところに主に存在するであろう。 第５章　波の生成と シアー中の重力波について 大気にはダンピングが存在するので、常に強制がないとそのうち波動はなくなってしまう。実際には常に波動が観測されるので、何か生成のメカニズムが存在するはずである。そこでこの章の一部では、この問題を議論する。また、シアーの中の波動に振る舞いについて述べておく。 対流と重力波との関係： 鉛直流 12例を集めたcompositeの図 Sato et al. ( 1994, J. G. R. ) 対流圏の対流（夏７月の日本、35N, 136Eでの観測）と成層圏擾乱が結びついているように見える。つながっていない時もある。対流が強いと、成層圏に影響をあたえるのだろう。 対流圏(5.4km-15km)と成層圏(16-22km)との関係

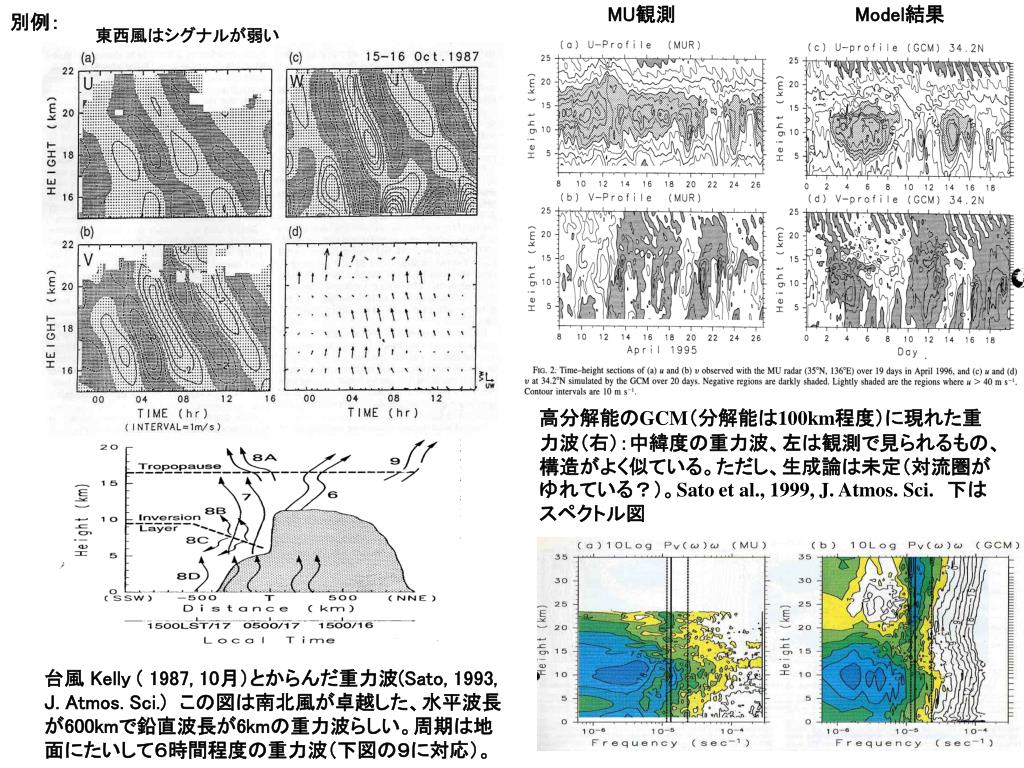

2. MU観測 Model結果 東西風はシグナルが弱い 別例： 高分解能のGCM（分解能は100km程度）に現れた重力波（右）：中緯度の重力波、左は観測で見られるもの、構造がよく似ている。ただし、生成論は未定（対流圏がゆれている？）。Sato et al., 1999, J. Atmos. Sci.　下はスペクトル図 台風 Kelly ( 1987, 10月）とからんだ重力波(Sato, 1993, J. Atmos. Sci.)　この図は南北風が卓越した、水平波長が600kmで鉛直波長が6kmの重力波らしい。周期は地面にたいして６時間程度の重力波（下図の９に対応）。

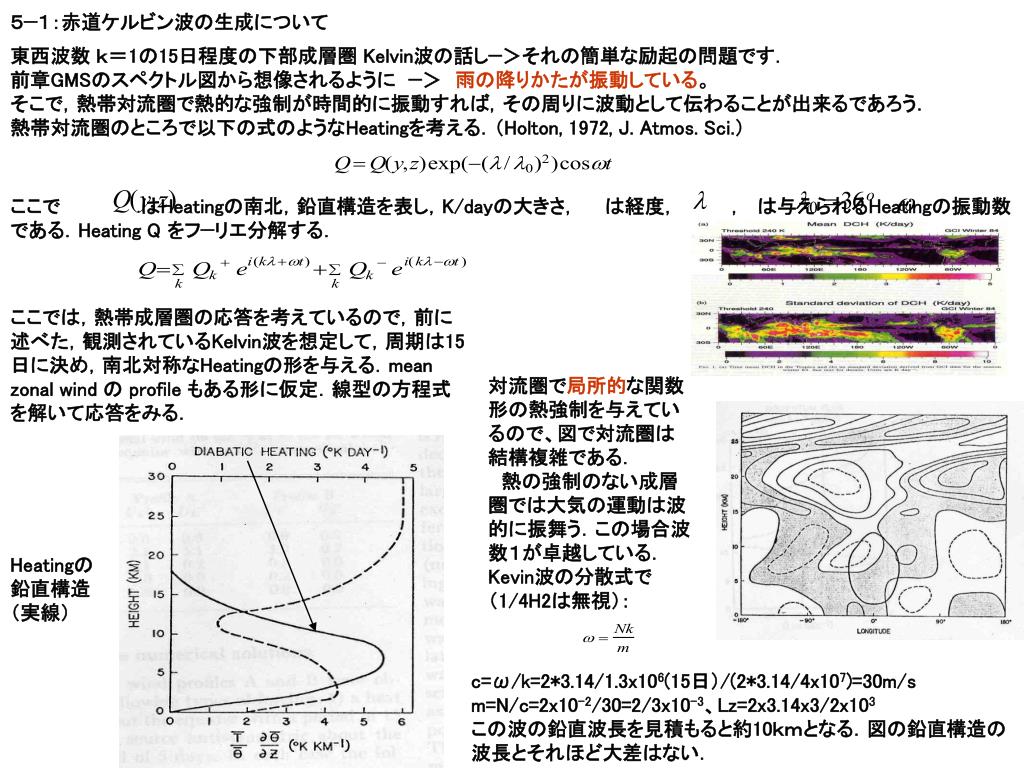

3. 東西波数 ｋ＝1の15日程度の下部成層圏 Kelvin波の話し−＞それの簡単な励起の問題です． 前章GMSのスペクトル図から想像されるように　−＞　雨の降りかたが振動している。 そこで，熱帯対流圏で熱的な強制が時間的に振動すれば，その周りに波動として伝わることが出来るであろう． 熱帯対流圏のところで以下の式のようなHeatingを考える．（Holton, 1972, J. Atmos. Sci.） ５−１：赤道ケルビン波の生成について ここで　　　　　　はHeatingの南北，鉛直構造を表し，K/dayの大きさ，　　は経度，　　　　， は与えられるHeatingの振動数である．Heating Q をフ−リエ分解する．　　　 ここでは，熱帯成層圏の応答を考えているので，前に述べた，観測されているKelvin波を想定して，周期は15日に決め，南北対称なHeatingの形を与える．mean zonal wind の profile もある形に仮定．線型の方程式を解いて応答をみる． 対流圏で局所的な関数形の熱強制を与えているので、図で対流圏は結構複雑である． 　熱の強制のない成層圏では大気の運動は波的に振舞う．この場合波数１が卓越している．Kevin波の分散式で（1/4H2は無視）： Heatingの鉛直構造（実線） c=ω/k=2*3.14/1.3x106(15日）/(2*3.14/4x107)=30m/s m=N/c=2x10-2/30=2/3x10-3、Lz=2x3.14x3/2x103 この波の鉛直波長を見積もると約10ｋｍとなる．図の鉛直構造の波長とそれほど大差はない．

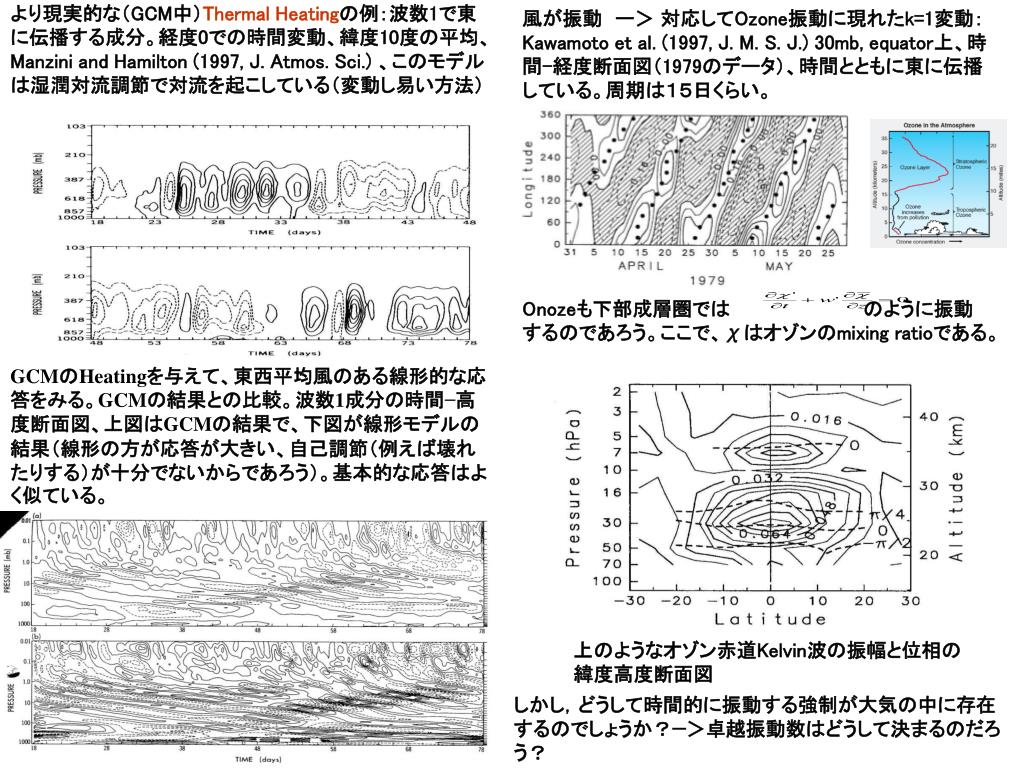

4. より現実的な（GCM中）Thermal Heatingの例：波数1で東に伝播する成分。経度0での時間変動、緯度10度の平均、 Manzini and Hamilton (1997, J. Atmos. Sci.) 、このモデルは湿潤対流調節で対流を起こしている（変動し易い方法） 風が振動　ー＞ 対応してOzone振動に現れたk=1変動：Kawamoto et al. (1997, J. M. S. J.) 30mb, equator上、時間-経度断面図（1979のデータ）、時間とともに東に伝播している。周期は１５日くらい。 Onozeも下部成層圏では　　　　　　　　　　のように振動するのであろう。ここで、χはオゾンのmixing ratioである。 GCMのHeatingを与えて、東西平均風のある線形的な応答をみる。GCMの結果との比較。波数1成分の時間−高度断面図、上図はGCMの結果で、下図が線形モデルの結果（線形の方が応答が大きい、自己調節（例えば壊れたりする）が十分でないからであろう）。基本的な応答はよく似ている。 上のようなオゾン赤道Kelvin波の振幅と位相の緯度高度断面図 しかし，どうして時間的に振動する強制が大気の中に存在するのでしょうか？−＞卓越振動数はどうして決まるのだろう？

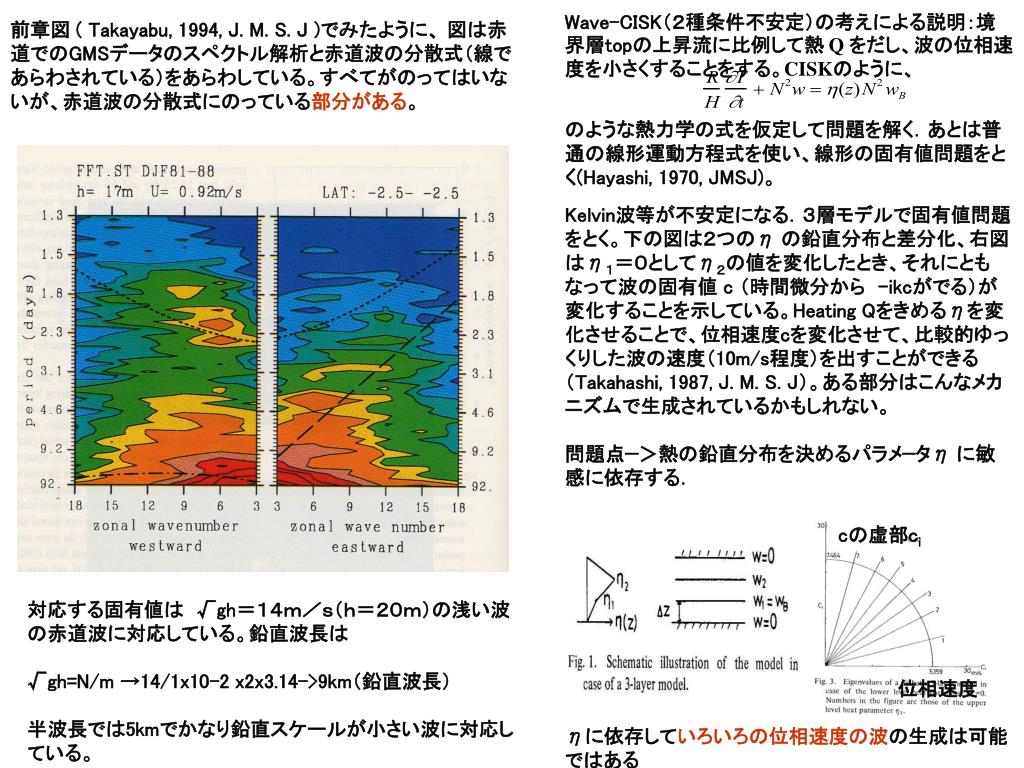

5. 前章図 ( Takayabu, 1994, J. M. S. J )でみたように、 図は赤道でのGMSデータのスペクトル解析と赤道波の分散式（線であらわされている）をあらわしている。すべてがのってはいないが、赤道波の分散式にのっている部分がある。 Wave-CISK（２種条件不安定）の考えによる説明：境界層topの上昇流に比例して熱 Q をだし、波の位相速度を小さくすることをする。CISKのように、 のような熱力学の式を仮定して問題を解く．あとは普通の線形運動方程式を使い、線形の固有値問題をとく(Hayashi, 1970, JMSJ)。　 Kelvin波等が不安定になる．３層モデルで固有値問題をとく。下の図は２つのη の鉛直分布と差分化、右図はη１＝０としてη２の値を変化したとき、それにともなって波の固有値 c （時間微分から　-ikcがでる）が変化することを示している。Heating Qをきめるηを変化させることで、位相速度cを変化させて、比較的ゆっくりした波の速度（10m/s程度）を出すことができる（Takahashi, 1987, J. M. S. J）。ある部分はこんなメカニズムで生成されているかもしれない。 問題点−＞熱の鉛直分布を決めるパラメ−タη に敏感に依存する．　 cの虚部ci 対応する固有値は　√gh＝１４ｍ／ｓ（ｈ＝２０ｍ）の浅い波の赤道波に対応している。鉛直波長は √gh=N/m →14/1x10-2 x2x3.14->9km（鉛直波長） 半波長では5kmでかなり鉛直スケールが小さい波に対応している。 位相速度 ηに依存していろいろの位相速度の波の生成は可能ではある

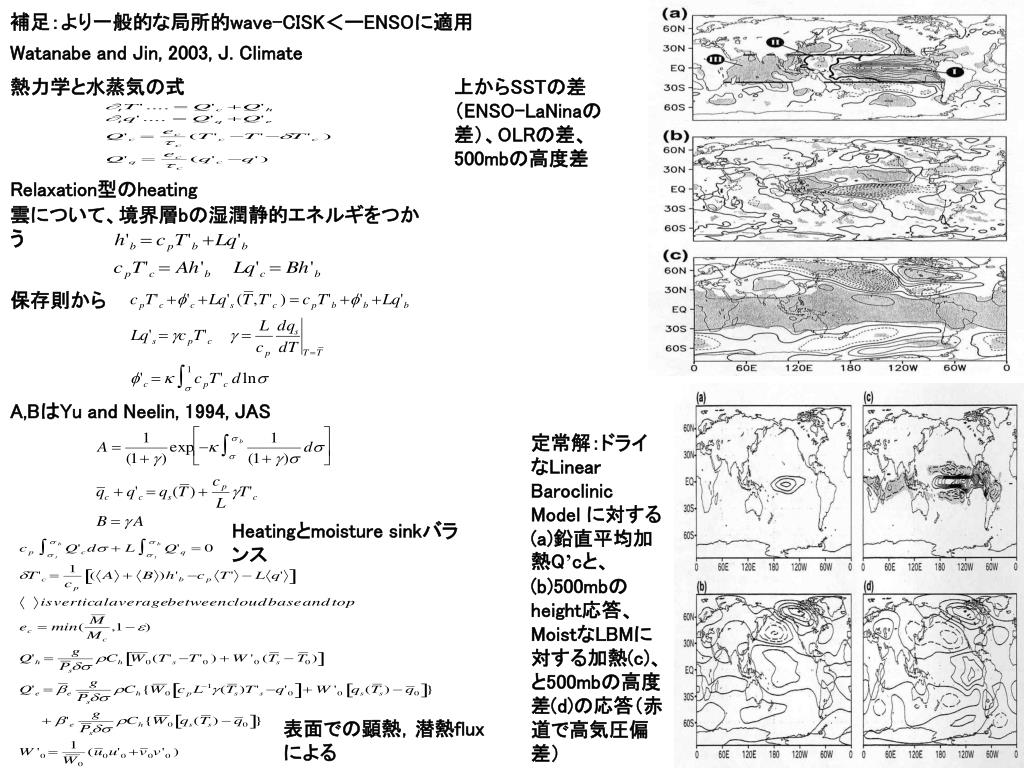

6. Watanabe and Jin, 2003, J. Climate 熱力学と水蒸気の式 補足：より一般的な局所的wave-CISK＜ーENSOに適用 上からSSTの差（ENSO-LaNinaの差）、OLRの差、500mbの高度差 Relaxation型のheating 雲について、境界層bの湿潤静的エネルギをつかう 保存則から A,BはYu and Neelin, 1994, JAS 定常解：ドライなLinear Baroclinic Model に対する(a)鉛直平均加熱Q’cと、(b)500mbのheight応答、MoistなLBMに対する加熱(c)、と500mbの高度差(d)の応答（赤道で高気圧偏差） Heatingとmoisture sinkバランス 表面での顕熱，潜熱fluxによる

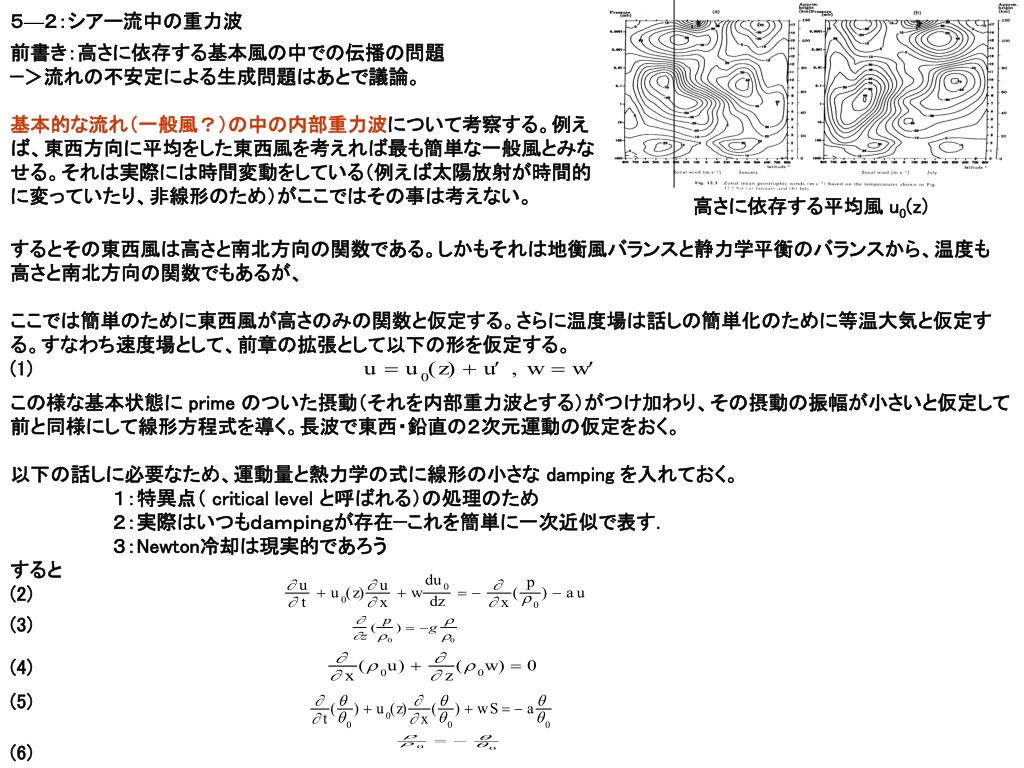

7. 前書き：高さに依存する基本風の中での伝播の問題前書き：高さに依存する基本風の中での伝播の問題 −＞流れの不安定による生成問題はあとで議論。 基本的な流れ（一般風？）の中の内部重力波について考察する。例えば、東西方向に平均をした東西風を考えれば最も簡単な一般風とみなせる。それは実際には時間変動をしている（例えば太陽放射が時間的に変っていたり、非線形のため）がここではその事は考えない。 ５—２：シアー流中の重力波 高さに依存する平均風 u0(z) するとその東西風は高さと南北方向の関数である。しかもそれは地衡風バランスと静力学平衡のバランスから、温度も高さと南北方向の関数でもあるが、 ここでは簡単のために東西風が高さのみの関数と仮定する。さらに温度場は話しの簡単化のために等温大気と仮定する。すなわち速度場として、前章の拡張として以下の形を仮定する。 (1) この様な基本状態に prime のついた摂動（それを内部重力波とする）がつけ加わり、その摂動の振幅が小さいと仮定して前と同様にして線形方程式を導く。長波で東西・鉛直の２次元運動の仮定をおく。 以下の話しに必要なため、運動量と熱力学の式に線形の小さな damping を入れておく。 １：特異点（ critical level と呼ばれる）の処理のため ２：実際はいつもｄａｍｐｉｎｇが存在−これを簡単に一次近似で表す． ３：Newton冷却は現実的であろう すると (2) (3) (4) (5) (6)

8. ここで prime は省略。前章との違いは東西方向の運動方程式において基本流による移流の項、及び基本流の鉛直シアーの項がつけ加わったこと、熱力学の方程式に基本流による温位の水平移流の項がつけ加わったことである。 　運動方程式での linear damping をRayleigh friction（ a をRayleigh friction coefficient ）、熱力学での linear damping をNewtonian cooling と呼ぶ。運動方程式の中の線形減衰は物理的におかしいが（運動量がその場で消えてなくなる？）簡単なので（微分の階数が上がらない）よく使われる。物理的には運動量は拡散するので例えば (7) と思えばよいであろう。ここで 　　 は鉛直方向の、渦による（考えている擾乱のスケールより小さい）拡散係数で、m は波の鉛直波数。 Newtonian coolingについて成層圏ではいい近似で成り立っていることは２章で議論した。とにかく a を一定として以下議論を進める。またRayleigh frictionとNewtonian coolingの係数が同じというのもおかしいのですが（変えるとおもしろいことも起こる、cf. Andrew and McIntyre ( 1976, J. Atmos. Sci. ); Takahashi and Uryu ( 1981, J. M. S. J. )。 これまでと同様に (8) の形を仮定する。ここで c は波の東西方向の位相速度であり、ω= c k である。damping の効果は (9) のように複素数の位相速度を導入して使い分ければよい。(8) を使うと以下のような方程式が導かれる。 (10) non-Hydroの場合は ｛　 ｝ の中に −k２ がつく。 この式と前章で求めた式とを比較してみると中括弧の第２項の部分がつけ加わっている。もちろん第１項の u0は高さの関数である。上式は解析的には解けないので、普通は数値的に解くことになる。 u0が高さの一次関数のときは、解は合流型の超幾何関数で表される（例えば Rosenthal and Lindzen, 1983 参照）。鉛直に伝播するとき、どんな風に振舞うかがここでの問題である。

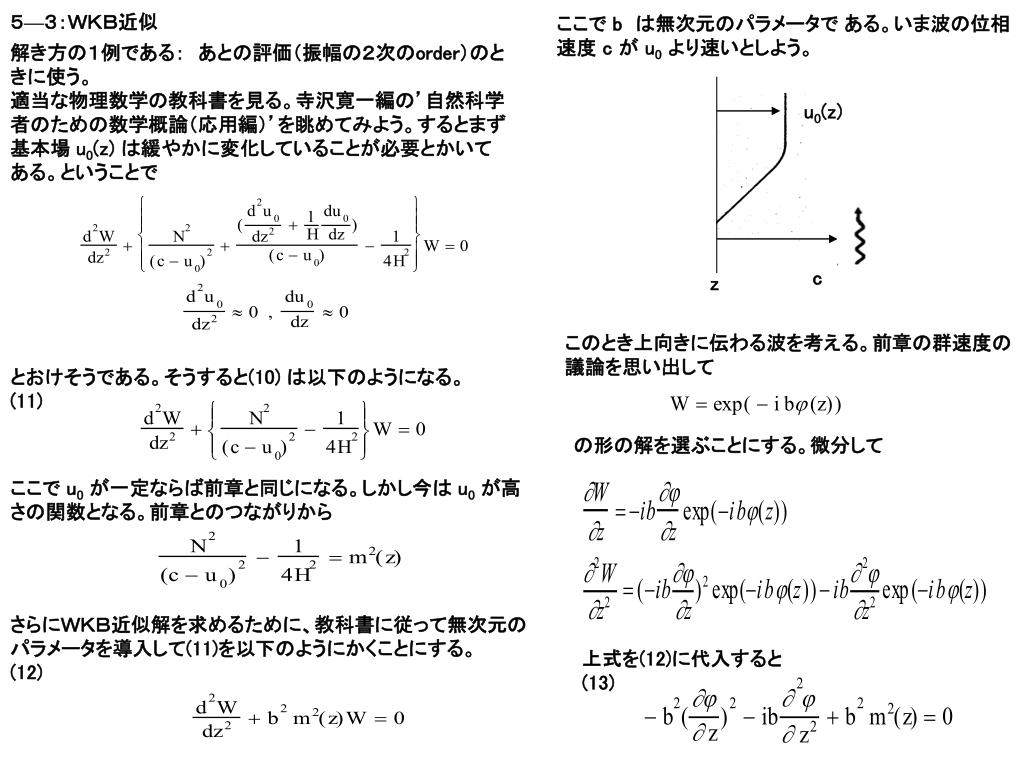

9. ここで b は無次元のパラメータで ある。いま波の位相速度 c が u0より速いとしよう。 解き方の１例である：　あとの評価（振幅の２次のorder）のときに使う。 適当な物理数学の教科書を見る。寺沢寛一編の’自然科学者のための数学概論（応用編）’を眺めてみよう。するとまず基本場 u0(z) は緩やかに変化していることが必要とかいてある。ということで ５—３：ＷＫＢ近似　 u0(z) c z このとき上向きに伝わる波を考える。前章の群速度の議論を思い出して とおけそうである。そうすると(10) は以下のようになる。 (11) の形の解を選ぶことにする。微分して ここで u0が一定ならば前章と同じになる。しかし今は u0が高さの関数となる。前章とのつながりから さらにＷＫＢ近似解を求めるために、教科書に従って無次元のパラメータを導入して(11)を以下のようにかくことにする。 (12) 上式を(12)に代入すると (13)

10. となる。b2のみの項から第０近似を取り出せばとなる。b2のみの項から第０近似を取り出せば ＜ー だから（前と同様、以下 m は正を選ぶことにする） ＜ー　波の位相がきまる となる。次の order に高めるにはｂが大きいとして を(13)に代入して、 (14) b2の項は前と同じ。b 項として (15) 上式に０次の項を代入すると だから (16) ＜ー　波の振幅変化がきまる 最終的に b=1 とおいて (17) ＜ーそれぞれの場所のu0を感じている が求めるＷＫＢ近似解である。A は境界条件から求められる。ｍ１／２ のように振幅が変化する事は大事である． 臨界層（u0=c)では　　 大 w は小、　一方　u は大になる 赤道波にたいしては、Lindzen, 1971, JASを参照のこと、力作ですが、式の変形がめんどうくさい．

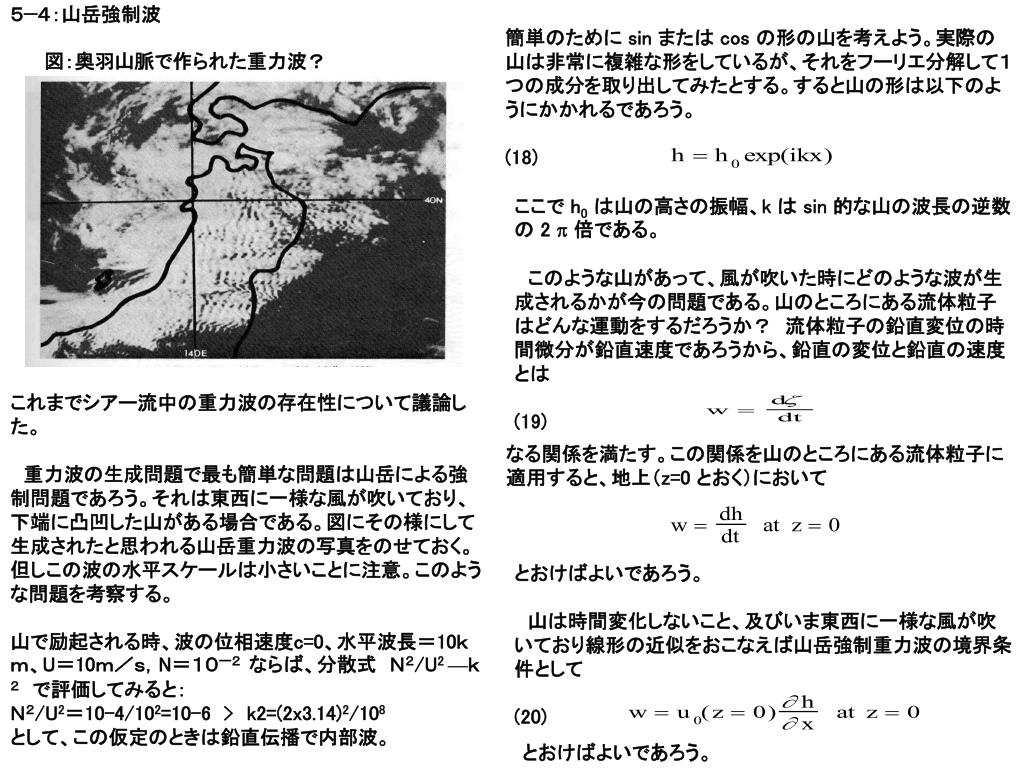

11. 簡単のために sin または cos の形の山を考えよう。実際の山は非常に複雑な形をしているが、それをフーリエ分解して１つの成分を取り出してみたとする。すると山の形は以下のようにかかれるであろう。(18) 図：奥羽山脈で作られた重力波？ ５−４：山岳強制波 ここで h0は山の高さの振幅、k は sin 的な山の波長の逆数の 2 p倍である。 　このような山があって、風が吹いた時にどのような波が生成されるかが今の問題である。山のところにある流体粒子はどんな運動をするだろうか？　流体粒子の鉛直変位の時間微分が鉛直速度であろうから、鉛直の変位と鉛直の速度とは (19) これまでシアー流中の重力波の存在性について議論した。 　重力波の生成問題で最も簡単な問題は山岳による強制問題であろう。それは東西に一様な風が吹いており、下端に凸凹した山がある場合である。図にその様にして生成されたと思われる山岳重力波の写真をのせておく。但しこの波の水平スケールは小さいことに注意。このような問題を考察する。 山で励起される時、波の位相速度c=0、水平波長＝10ｋｍ、U＝10ｍ／ｓ，N＝１０ー２　ならば、分散式　Ｎ２/U2 —ｋ２　で評価してみると： Ｎ２/U2＝10-4/102=10-6>k2=(2x3.14)2/108 として、この仮定のときは鉛直伝播で内部波。 なる関係を満たす。この関係を山のところにある流体粒子に適用すると、地上（z=0 とおく）において とおけばよいであろう。 　山は時間変化しないこと、及びいま東西に一様な風が吹いており線形の近似をおこなえば山岳強制重力波の境界条件として (20) とおけばよいであろう。

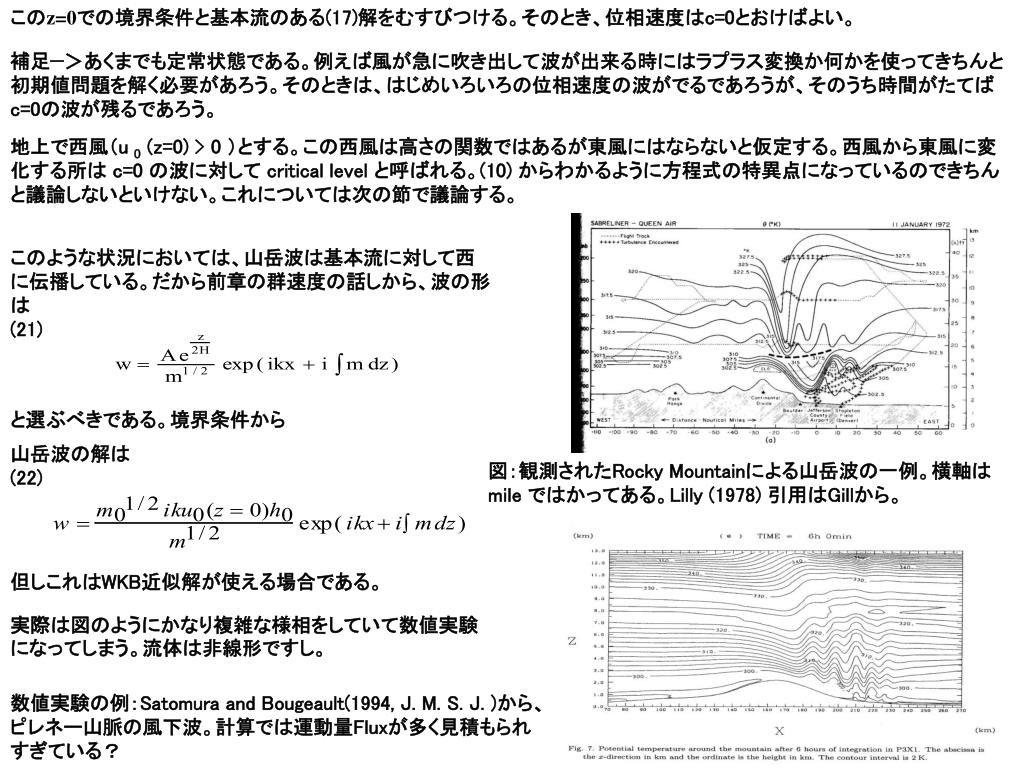

12. このz=0での境界条件と基本流のある(17)解をむすびつける。そのとき、位相速度はc=0とおけばよい。このz=0での境界条件と基本流のある(17)解をむすびつける。そのとき、位相速度はc=0とおけばよい。 補足−＞あくまでも定常状態である。例えば風が急に吹き出して波が出来る時にはラプラス変換か何かを使ってきちんと初期値問題を解く必要があろう。そのときは、はじめいろいろの位相速度の波がでるであろうが、そのうち時間がたてば c=0の波が残るであろう。 地上で西風（u 0 (z=0) > 0 ）とする。この西風は高さの関数ではあるが東風にはならないと仮定する。西風から東風に変化する所は c=0 の波に対して critical level と呼ばれる。(10) からわかるように方程式の特異点になっているのできちんと議論しないといけない。これについては次の節で議論する。 このような状況においては、山岳波は基本流に対して西に伝播している。だから前章の群速度の話しから、波の形は (21) と選ぶべきである。境界条件から 山岳波の解は (22) 図：観測されたRocky Mountainによる山岳波の一例。横軸はmile ではかってある。Lilly (1978) 引用はGillから。 但しこれはWKB近似解が使える場合である。 実際は図のようにかなり複雑な様相をしていて数値実験になってしまう。流体は非線形ですし。 数値実験の例：Satomura and Bougeault(1994, J. M. S. J. )から、ピレネー山脈の風下波。計算では運動量Fluxが多く見積もられすぎている？

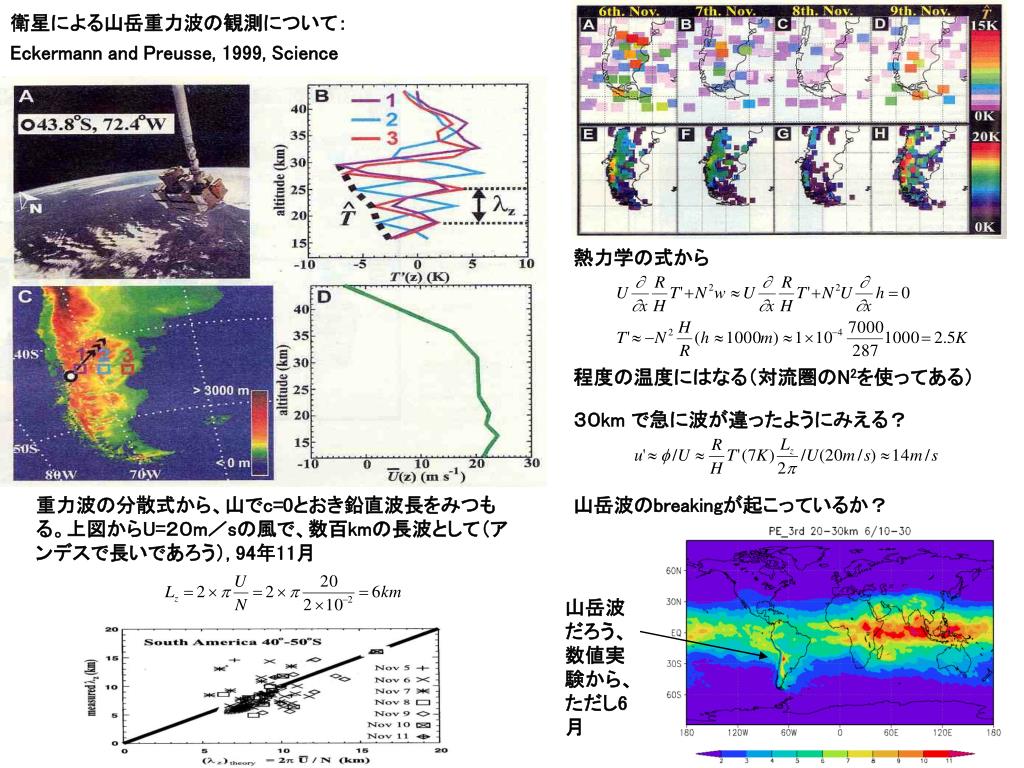

13. Eckermann and Preusse, 1999, Science 衛星による山岳重力波の観測について： 熱力学の式から 程度の温度にはなる（対流圏のN2を使ってある） ３０km で急に波が違ったようにみえる？ 重力波の分散式から、山でc=0とおき鉛直波長をみつもる。上図からU=２０m／sの風で、数百kmの長波として（アンデスで長いであろう）, 94年11月 山岳波のbreakingが起こっているか？ 山岳波だろう、数値実験から、ただし6月

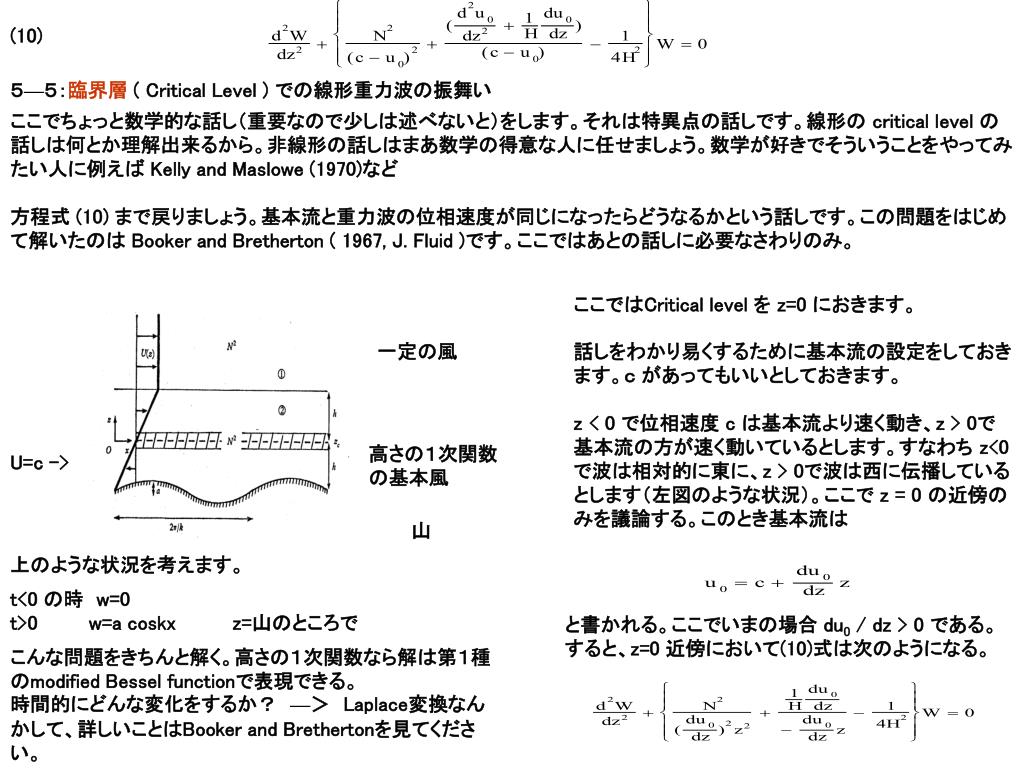

14. (10) ５—５：臨界層( Critical Level ) での線形重力波の振舞い ここでちょっと数学的な話し（重要なので少しは述べないと）をします。それは特異点の話しです。線形の critical level の話しは何とか理解出来るから。非線形の話しはまあ数学の得意な人に任せましょう。数学が好きでそういうことをやってみたい人に例えば Kelly and Maslowe (1970)など 方程式 (10) まで戻りましょう。基本流と重力波の位相速度が同じになったらどうなるかという話しです。この問題をはじめて解いたのは Booker and Bretherton ( 1967, J. Fluid )です。ここではあとの話しに必要なさわりのみ。 ここではCritical level を z=0 におきます。 一定の風 話しをわかり易くするために基本流の設定をしておきます。ｃ があってもいいとしておきます。 z < 0 で位相速度 c は基本流より速く動き、z > 0で基本流の方が速く動いているとします。すなわち z<0 で波は相対的に東に、z > 0で波は西に伝播しているとします（左図のような状況）。ここで z = 0 の近傍のみを議論する。このとき基本流は 高さの１次関数の基本風 U=c -> 山 上のような状況を考えます。 t<0 の時　w=0 t>0 w=a coskx z=山のところで と書かれる。ここでいまの場合 du0 / dz > 0 である。すると、z=0 近傍において(10)式は次のようになる。 こんな問題をきちんと解く。高さの１次関数なら解は第１種のmodified Bessel functionで表現できる。 時間的にどんな変化をするか？　—＞　Laplace変換なんかして、詳しいことはBooker and Brethertonを見てください。

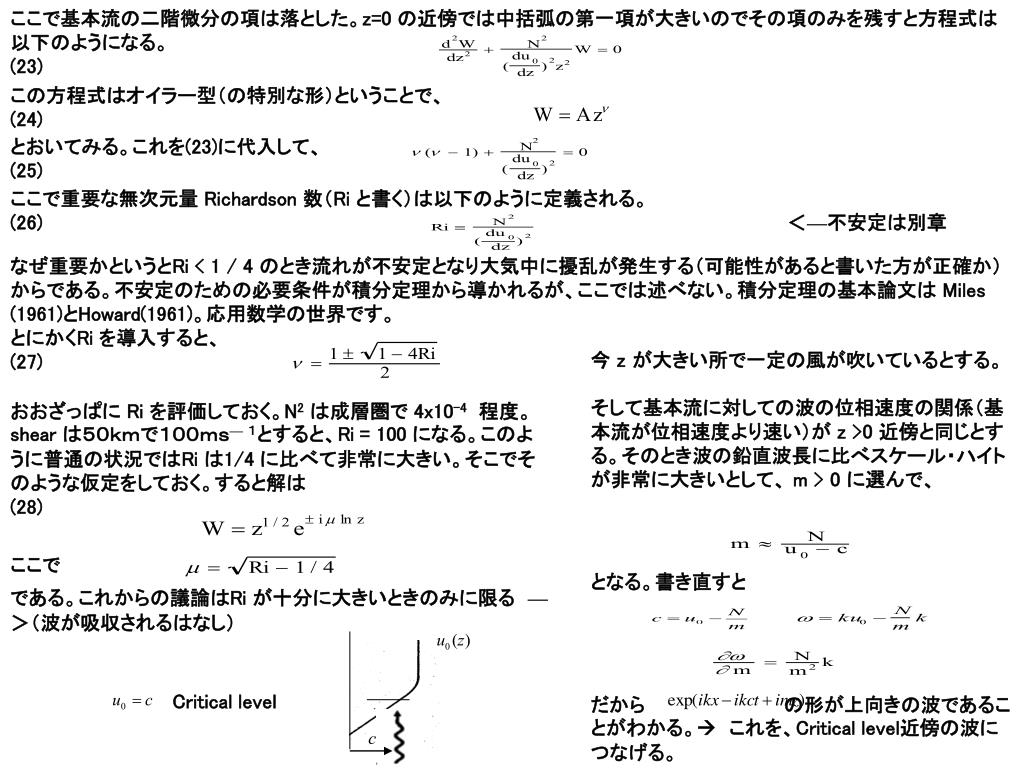

15. ここで基本流の二階微分の項は落とした。z=0 の近傍では中括弧の第一項が大きいのでその項のみを残すと方程式は以下のようになる。 (23) この方程式はオイラー型（の特別な形）ということで、 (24) とおいてみる。これを(23)に代入して、 (25) ここで重要な無次元量 Richardson 数（Ri と書く）は以下のように定義される。(26) ＜—不安定は別章 なぜ重要かというとRi < 1 / 4 のとき流れが不安定となり大気中に擾乱が発生する（可能性があると書いた方が正確か）からである。不安定のための必要条件が積分定理から導かれるが、ここでは述べない。積分定理の基本論文は Miles (1961)とHoward(1961)。応用数学の世界です。 とにかくRi を導入すると、 (27) 今 z が大きい所で一定の風が吹いているとする。 そして基本流に対しての波の位相速度の関係（基本流が位相速度より速い）が z >0 近傍と同じとする。そのとき波の鉛直波長に比べスケール・ハイトが非常に大きいとして、 m > 0 に選んで、 おおざっぱに Ri を評価しておく。N2は成層圏で 4x10-4程度。shear は５０ｋｍで１００ｍｓ—１とすると、Ri = 100 になる。このように普通の状況ではRi は1/4 に比べて非常に大きい。そこでそのような仮定をしておく。すると解は (28) ここで となる。書き直すと である。これからの議論はRi が十分に大きいときのみに限る　—＞（波が吸収されるはなし） Critical level だから 　　の形が上向きの波であることがわかる。　これを、Critical level近傍の波につなげる。

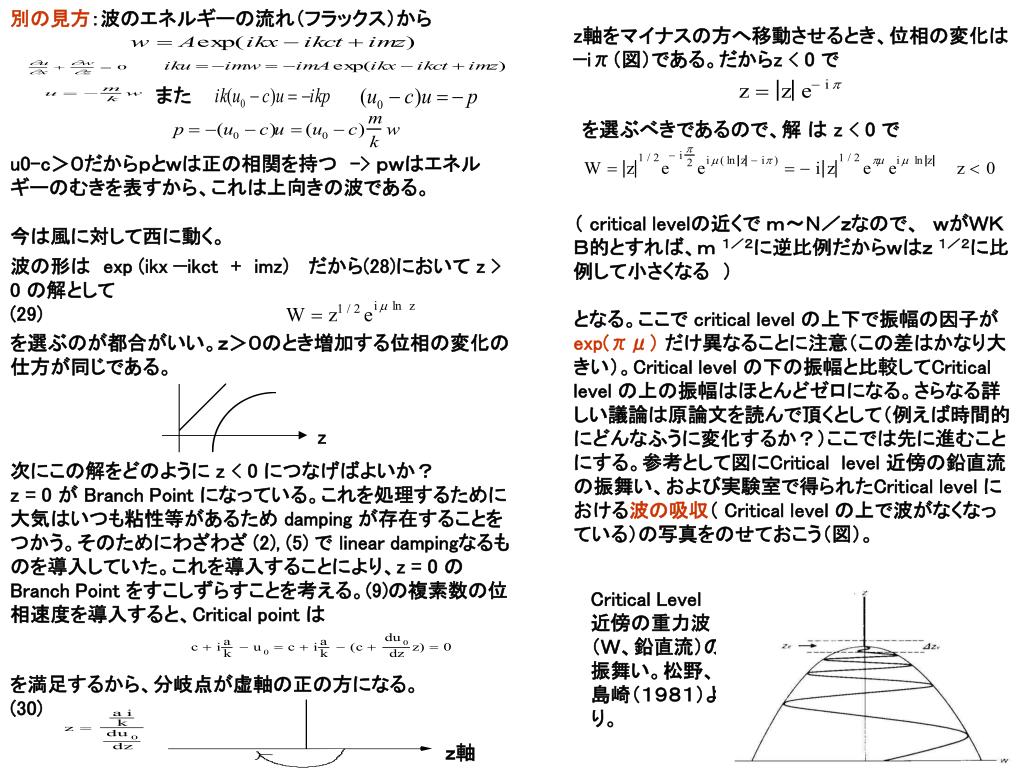

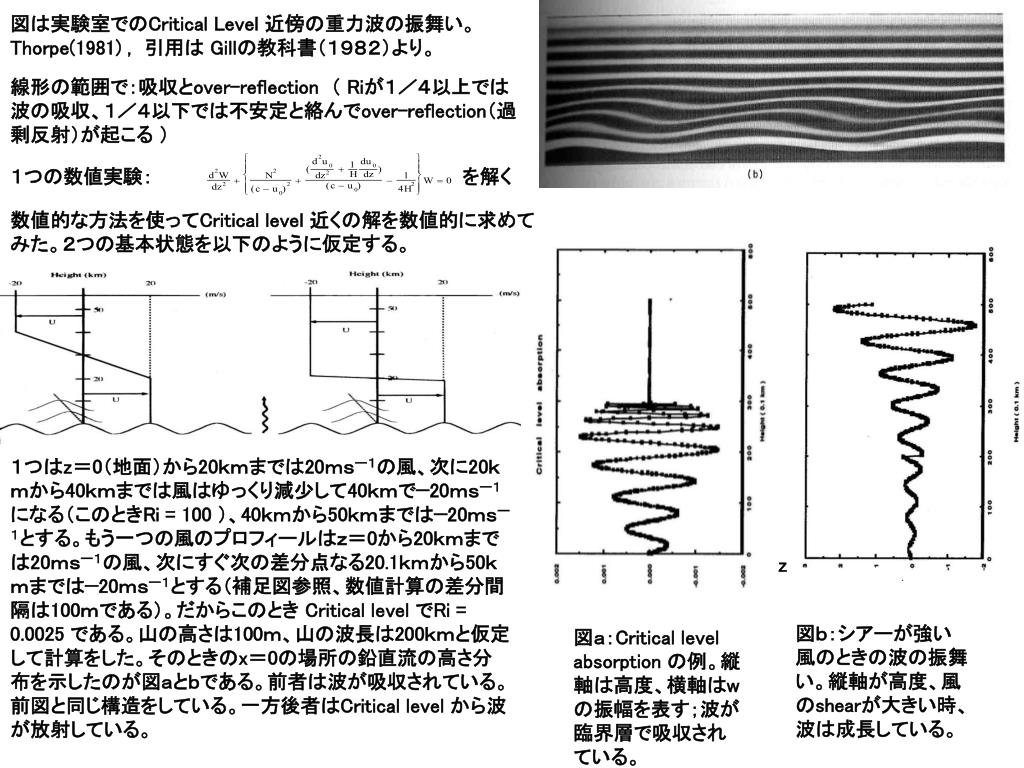

16. 別の見方：波のエネルギーの流れ（フラックス）から別の見方：波のエネルギーの流れ（フラックス）から z軸をマイナスの方へ移動させるとき、位相の変化は−iπ（図）である。だからz < 0 で また を選ぶべきであるので、解 は z < 0 で u0-c＞０だからｐとｗは正の相関を持つ　-> ｐｗはエネルギーのむきを表すから、これは上向きの波である。 （ critical levelの近くで ｍ〜Ｎ／ｚなので、　ｗがＷＫＢ的とすれば、ｍ １／２に逆比例だからｗはｚ １／２に比例して小さくなる　） となる。ここで critical level の上下で振幅の因子が　exp(πμ） だけ異なることに注意（この差はかなり大きい）。Critical level の下の振幅と比較してCritical level の上の振幅はほとんどゼロになる。さらなる詳しい議論は原論文を読んで頂くとして（例えば時間的にどんなふうに変化するか？）ここでは先に進むことにする。参考として図にCritical level 近傍の鉛直流の振舞い、および実験室で得られたCritical level における波の吸収（ Critical level の上で波がなくなっている）の写真をのせておこう（図）。 今は風に対して西に動く。 波の形は　exp (ikx −ikct+imz) 　だから(28)において z > 0 の解として (29) を選ぶのが都合がいい。ｚ＞０のとき増加する位相の変化の仕方が同じである。 z 次にこの解をどのように z < 0 につなげばよいか？ z = 0 が Branch Point になっている。これを処理するために大気はいつも粘性等があるため damping が存在することをつかう。そのためにわざわざ (2), (5) で linear dampingなるものを導入していた。これを導入することにより、z = 0 の Branch Point をすこしずらすことを考える。(9)の複素数の位相速度を導入すると、Critical point は Critical Level 近傍の重力波（Ｗ、鉛直流）の振舞い。松野、島崎（１９８１）より。 を満足するから、分岐点が虚軸の正の方になる。 (30) ｚ軸

17. 図は実験室でのCritical Level 近傍の重力波の振舞い。Thorpe(1981) , 引用は Gillの教科書（１９８２）より。 線形の範囲で：吸収とover-reflection （ Riが１／４以上では波の吸収、１／４以下では不安定と絡んでover-reflection（過剰反射）が起こる ）　 １つの数値実験： を解く 数値的な方法を使ってCritical level 近くの解を数値的に求めてみた。２つの基本状態を以下のように仮定する。 １つはz＝0（地面）から20ｋｍまでは20ｍｓー１の風、次に20ｋｍから40ｋｍまでは風はゆっくり減少して40ｋｍで−20ｍｓー１になる（このときRi = 100 ）、40ｋｍから50ｋｍまでは−20ｍｓー１とする。もう一つの風のプロフィールはｚ＝0から20ｋｍまでは20ｍｓー１の風、次にすぐ次の差分点なる20.1ｋｍから50ｋｍまでは−20ｍｓー１とする（補足図参照、数値計算の差分間隔は100ｍである）。だからこのとき Critical level でRi = 0.0025 である。山の高さは100ｍ、山の波長は200ｋｍと仮定して計算をした。そのときのx＝0の場所の鉛直流の高さ分布を示したのが図ａとｂである。前者は波が吸収されている。前図と同じ構造をしている。一方後者はCritical level から波が放射している。 z 図ｂ：シアーが強い風のときの波の振舞い。縦軸が高度、風のshearが大きい時、波は成長している。 図ａ：Critical level absorption の例。縦軸は高度、横軸はwの振幅を表す；波が臨界層で吸収されている。
