Presentation Transcript

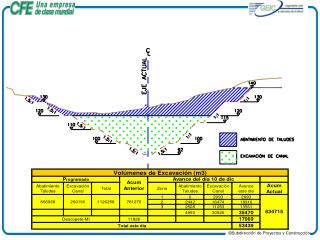

  1. 10 DIC-07 95.65 97.80 95.18 99.61 99.55 96.49

  2. Comienza instalación 12 dic

  3. Tipos de Instrumentación Inclinómetros Distanciometría Control con GPS Sismologia con acelerógrafos Captura y proceso de datos Son instrumentos colocados en MD con longitudes hasta de 80 m para conocer movimientos del terreno por rangos de profundidad. En operación Consiste en medir puntos fijos anclados a 12 m de profundidad para conocer movimientos del terreno. En operación Monitoreo en tiempo real de 20 puntos. 5 a partir del 15 de dic y 15 más a partir del 20 ene Se inatalan acelerógrafos para detectar vibraciones del terreno asociadas a movimiento de bloques. En instalación Estaciones enlazadas vía internet en Villahermosa (CPTT),Peñitas,Malpaso y Campamento de Obra. En instalación

  4. Instrumentación de bloques deslizados Inclinometro 1

  5. Instrumentación del bloques deslizados Inclinometro 3

  6. Instrumentación del bloque no deslizados Inclinometro 4

  7. Medición de desplazamientos supeficiales

  8. Localización de Piezómetros

  9. G F Nivel Freático en la zona deslizada

  10. Vibraciones registradas en la estación sismológica 2 originadas por el desprendimiento de bloques en las zonas inestables. Las vibraciones se localizan en la parte posterior del delizamiento y corresponden a caida de bloques. Se relacionan con días de lluvia intensa y tienden a disminuir con el tiempo.

  11. Zona 2 vista desde aguas arriba Elev 140 Berma 130 MI MD Berma 100 10 dic 2007

  12. Zona 1 vista desde Escalas Aguas Arriba MI descopete piso elev 162 Elev 95 Lámina agua elev 90.88 10 dic 2007
