实验一： 计算机间光纤通信实验. 一、实验目的 1. 掌握数字光纤系统的通信原理。 2. 掌握各种数字信号的传输机理。 3. 了解完整计算机光纤通信系统的组成结构. 二、实验内容 1. 用示波器检查传输信号的波形。 2. 完成单台计算机的自发自收的光纤通信。 3. 完成两台计算机的全双工双光纤通信。 4. 完成两台计算机的全双工单光纤通信。. 三、基本原理 对于数字信号的传输方法我们在前面的实验中都已经进行了详细的说明，在这里我们不再细述。
E N D

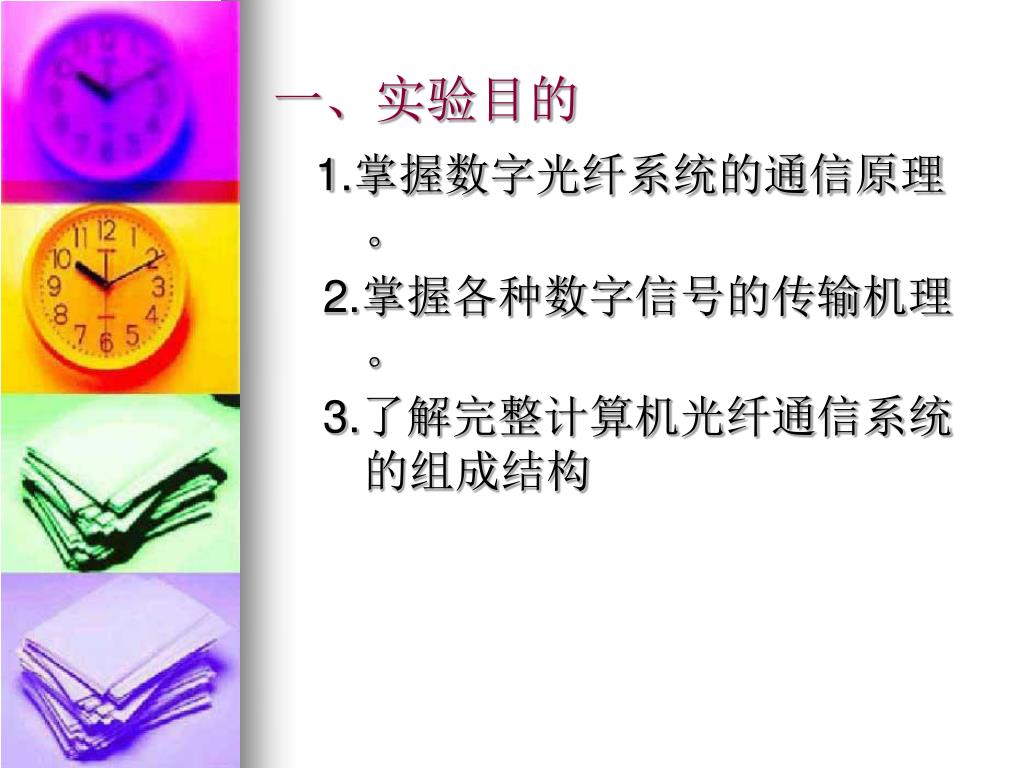

一、实验目的 1.掌握数字光纤系统的通信原理。 2.掌握各种数字信号的传输机理。 3.了解完整计算机光纤通信系统的组成结构

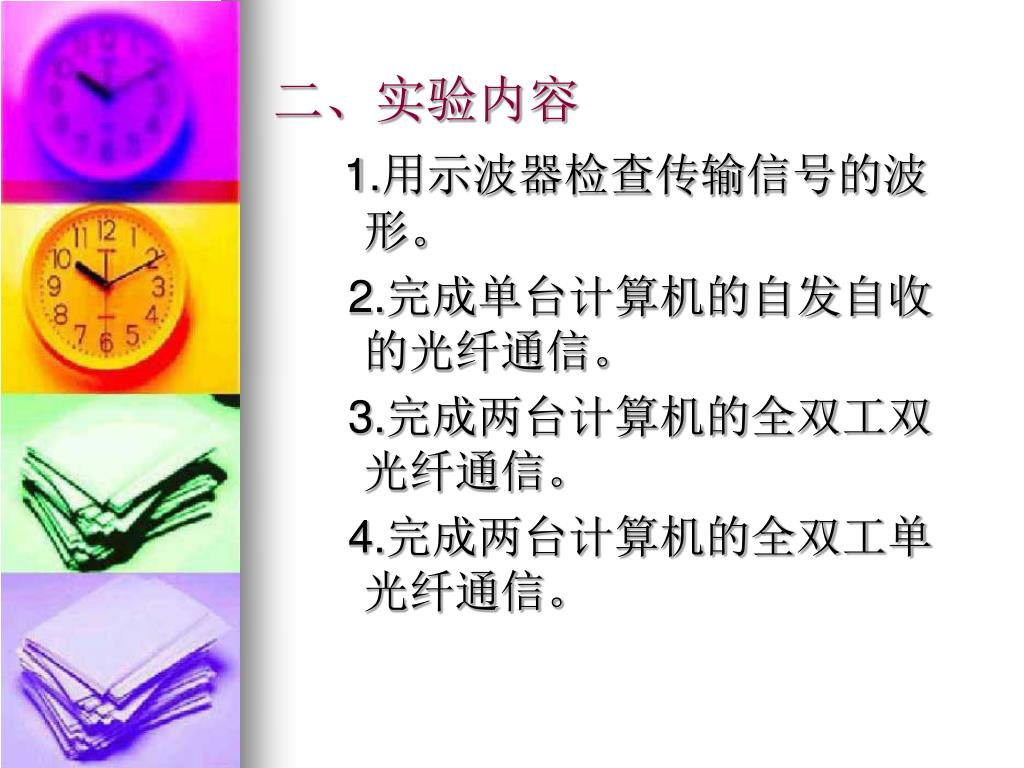

二、实验内容 1.用示波器检查传输信号的波形。 2.完成单台计算机的自发自收的光纤通信。 3.完成两台计算机的全双工双光纤通信。 4.完成两台计算机的全双工单光纤通信。

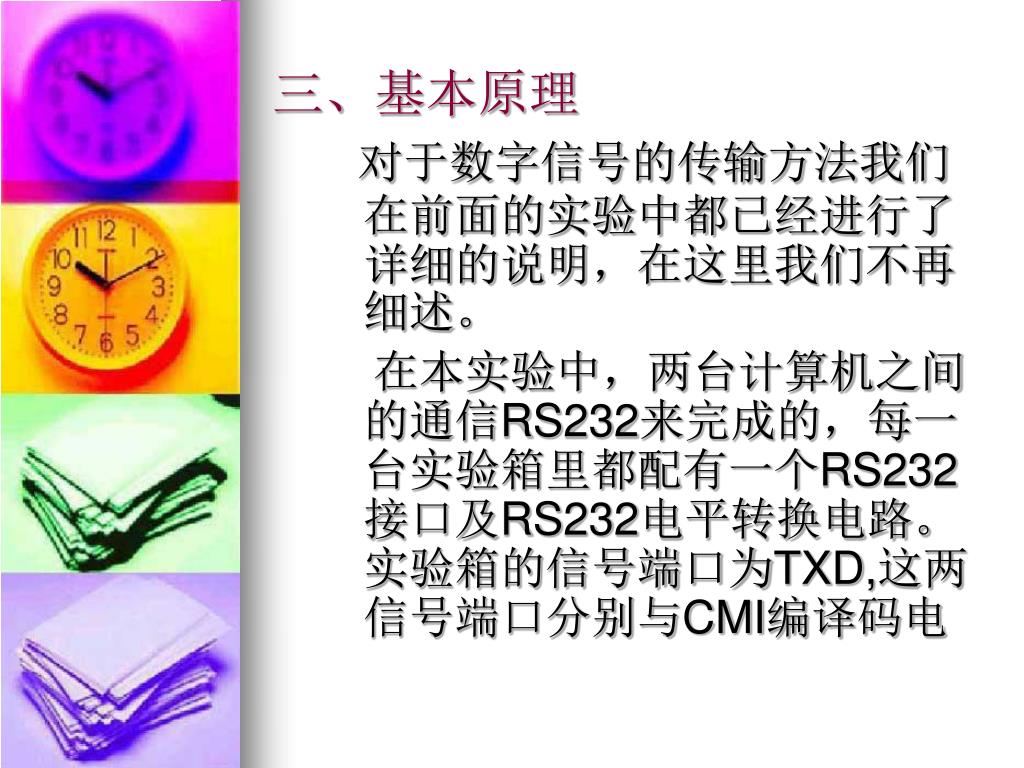

三、基本原理 对于数字信号的传输方法我们在前面的实验中都已经进行了详细的说明，在这里我们不再细述。 在本实验中，两台计算机之间的通信RS232来完成的，每一台实验箱里都配有一个RS232接口及RS232电平转换电路。实验箱的信号端口为TXD,这两信号端口分别与CMI编译码电

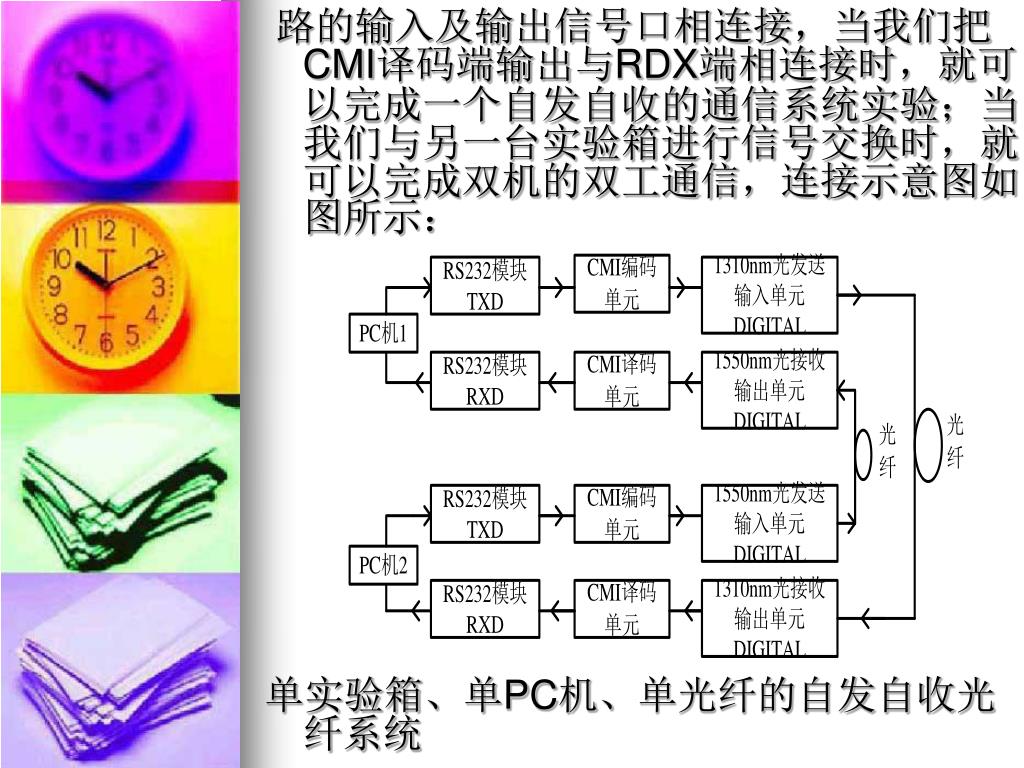

路的输入及输出信号口相连接，当我们把CMI译码端输出与RDX端相连接时，就可以完成一个自发自收的通信系统实验；当我们与另一台实验箱进行信号交换时，就可以完成双机的双工通信，连接示意图如图所示： 路的输入及输出信号口相连接，当我们把CMI译码端输出与RDX端相连接时，就可以完成一个自发自收的通信系统实验；当我们与另一台实验箱进行信号交换时，就可以完成双机的双工通信，连接示意图如图所示： 单实验箱、单PC机、单光纤的自发自收光纤系统

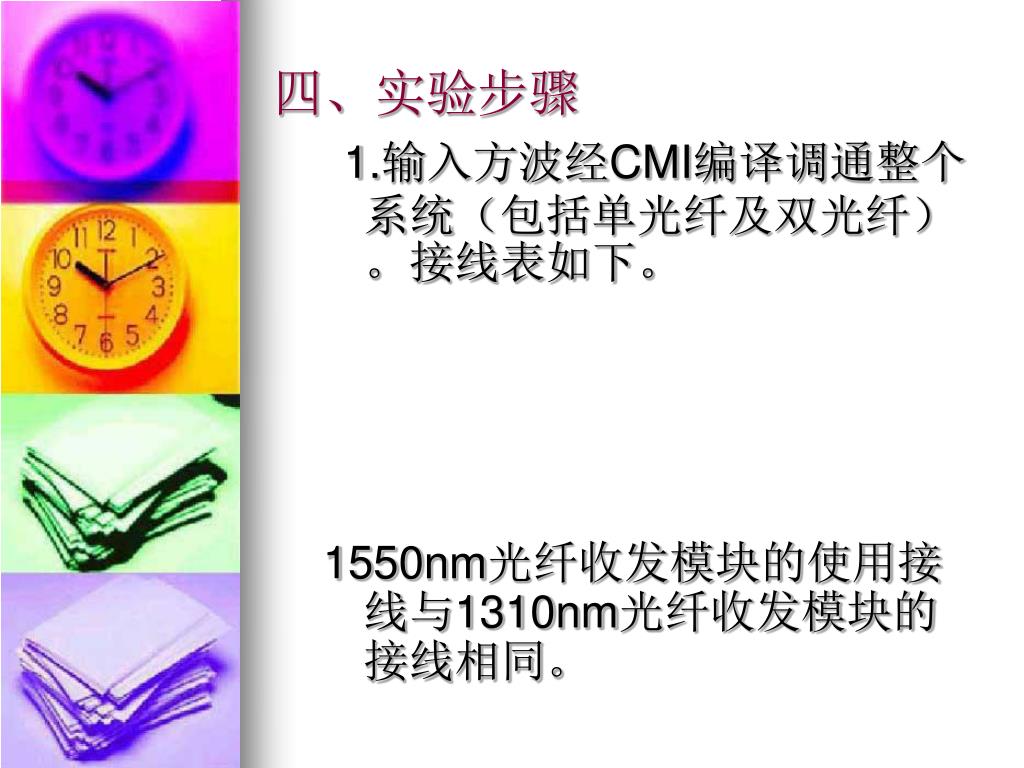

四、实验步骤 1.输入方波经CMI编译调通整个系统（包括单光纤及双光纤）。接线表如下。 1550nm光纤收发模块的使用接线与1310nm光纤收发模块的接线相同。

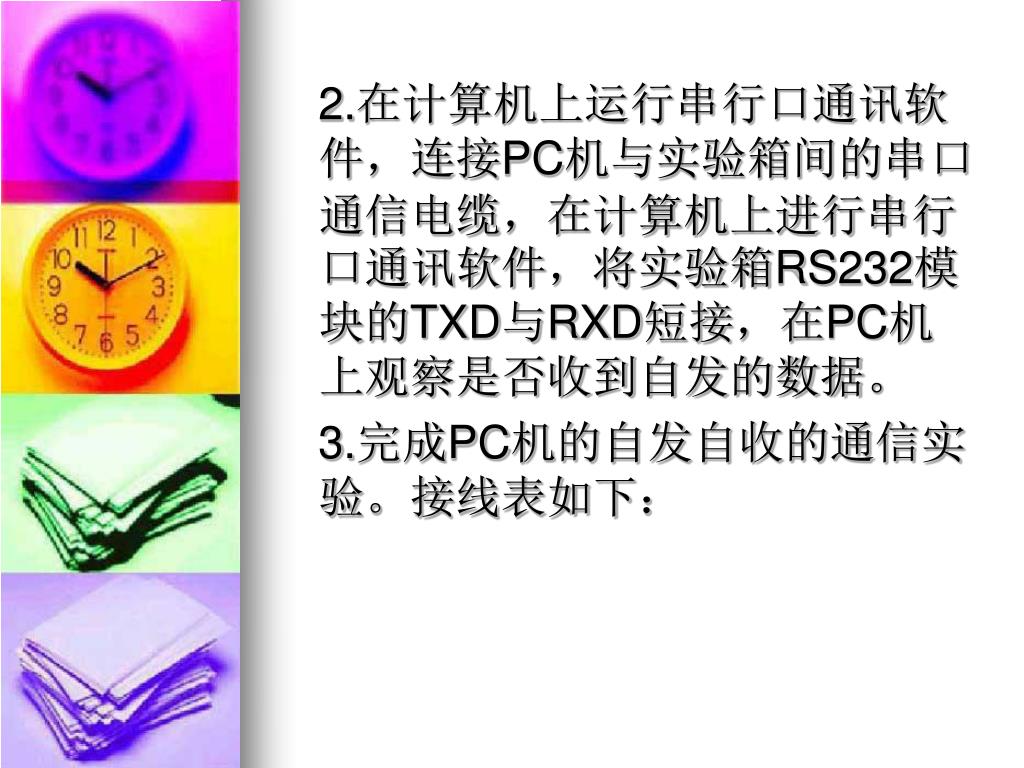

2.在计算机上运行串行口通讯软件，连接PC机与实验箱间的串口通信电缆，在计算机上进行串行口通讯软件，将实验箱RS232模块的TXD与RXD短接，在PC机上观察是否收到自发的数据。2.在计算机上运行串行口通讯软件，连接PC机与实验箱间的串口通信电缆，在计算机上进行串行口通讯软件，将实验箱RS232模块的TXD与RXD短接，在PC机上观察是否收到自发的数据。 3.完成PC机的自发自收的通信实验。接线表如下：
2.在计算机上运行串行口通讯软件，连接PC机与实验箱间的串口通信电缆，在计算机上进行串行口通讯软件，将实验箱RS232模块的TXD与RXD短接，在PC机上观察是否收到自发的数据。2.在计算机上运行串行口通讯软件，连接PC机与实验箱间的串口通信电缆，在计算机上进行串行口通讯软件，将实验箱RS232模块的TXD与RXD短接，在PC机上观察是否收到自发的数据。 3.完成PC机的自发自收的通信实验。接线表如下：

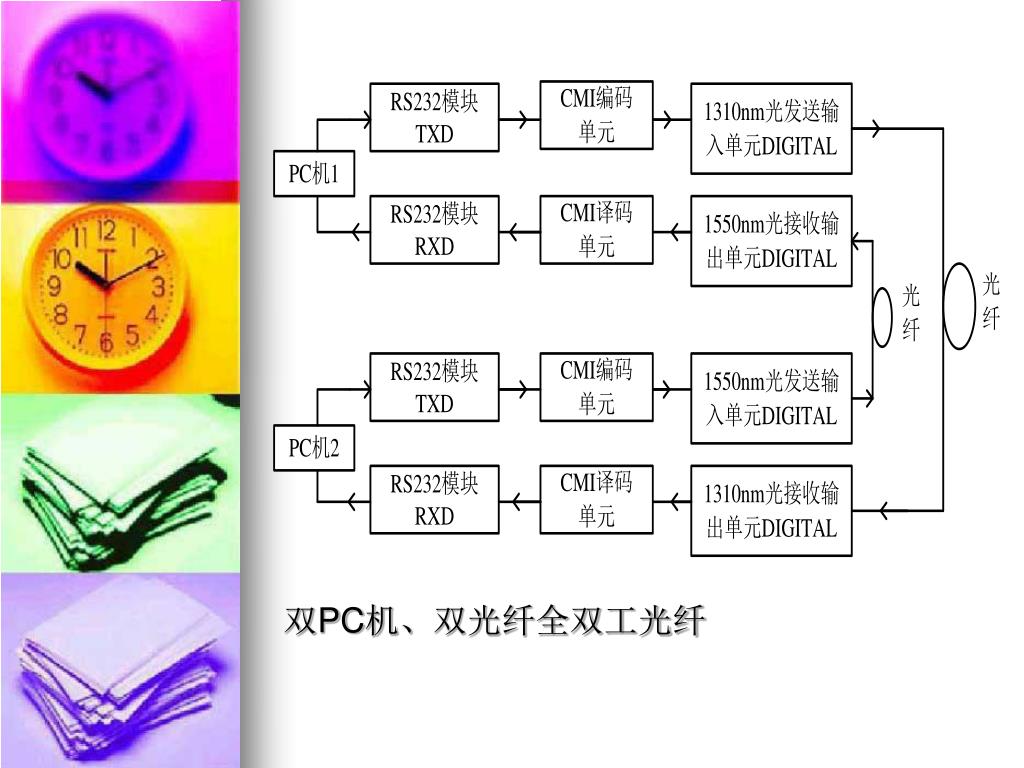

4.完成双PC机、双光纤全双工光纤通信实验。接线表如下。4.完成双PC机、双光纤全双工光纤通信实验。接线表如下。

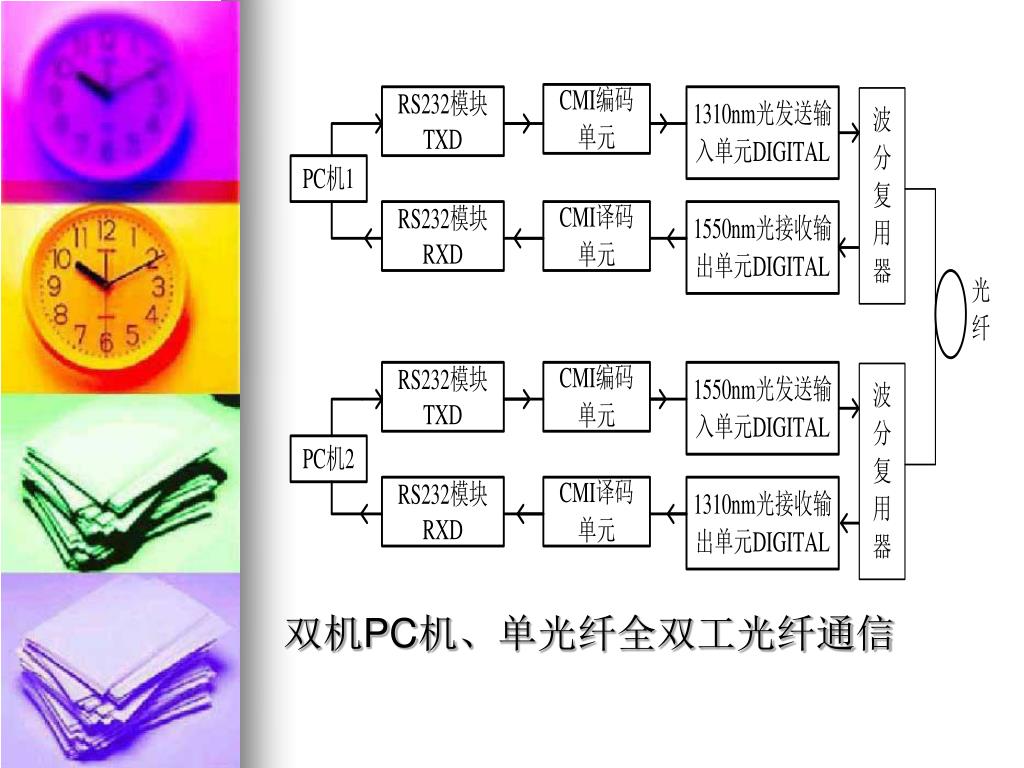

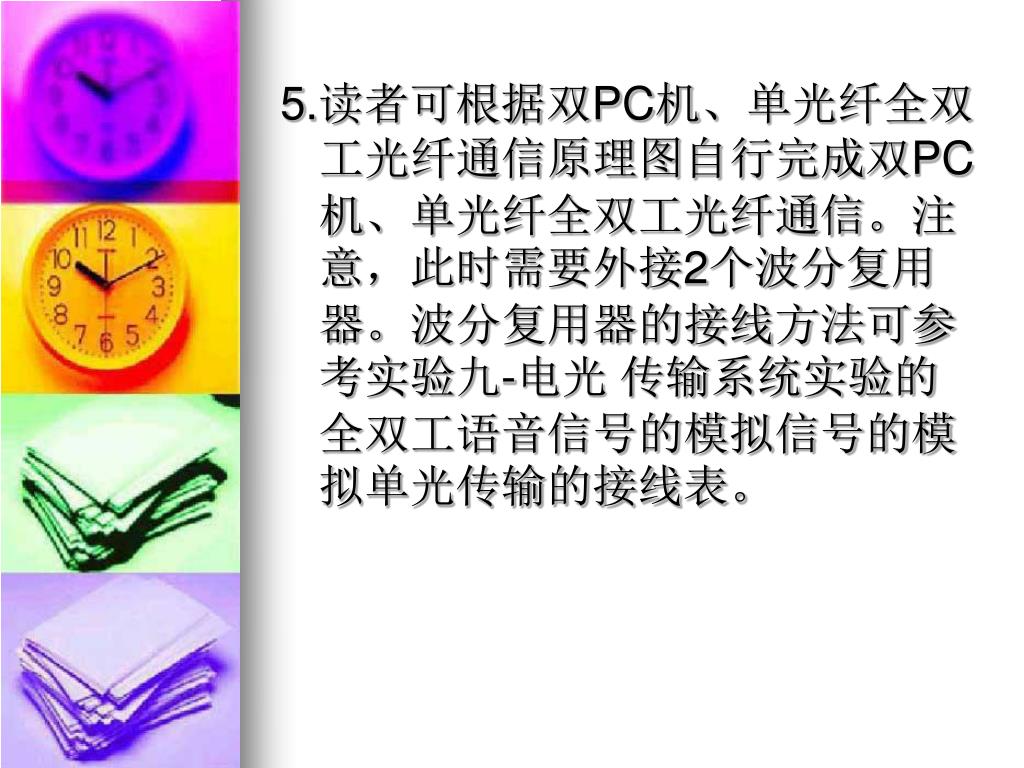

5.读者可根据双PC机、单光纤全双工光纤通信原理图自行完成双PC机、单光纤全双工光纤通信。注意，此时需要外接2个波分复用器。波分复用器的接线方法可参考实验九-电光 传输系统实验的全双工语音信号的模拟信号的模拟单光传输的接线表。

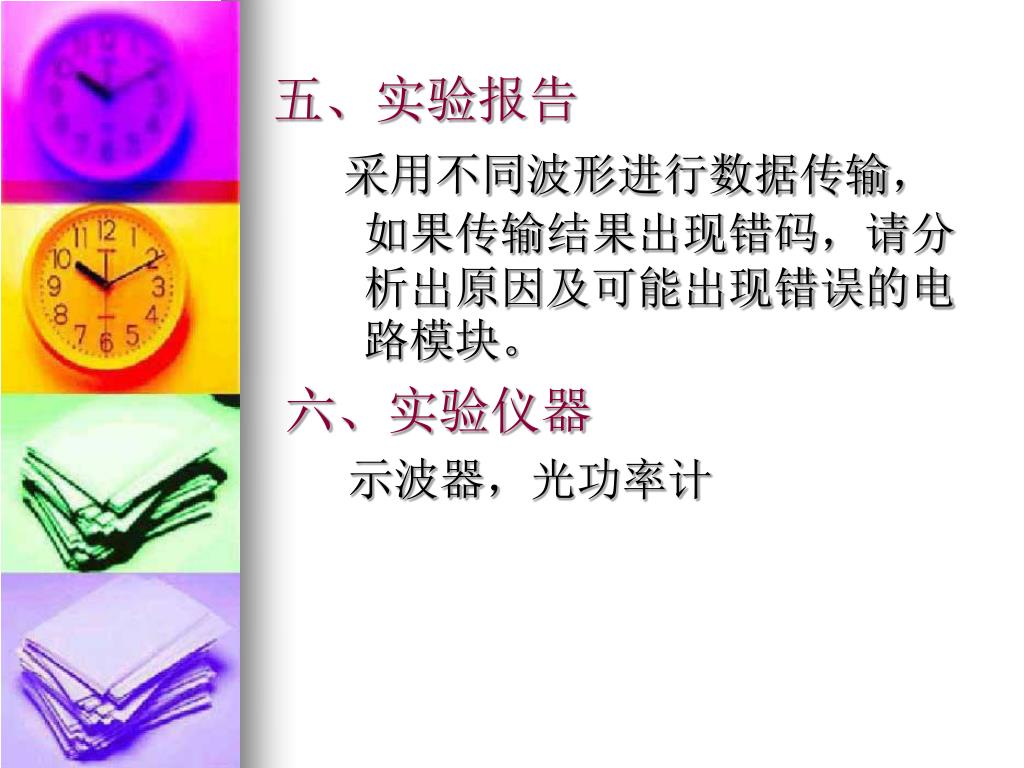

五、实验报告 采用不同波形进行数据传输，如果传输结果出现错码，请分析出原因及可能出现错误的电路模块。 六、实验仪器 示波器，光功率计
