stromerzeuger

Stromerzeuger

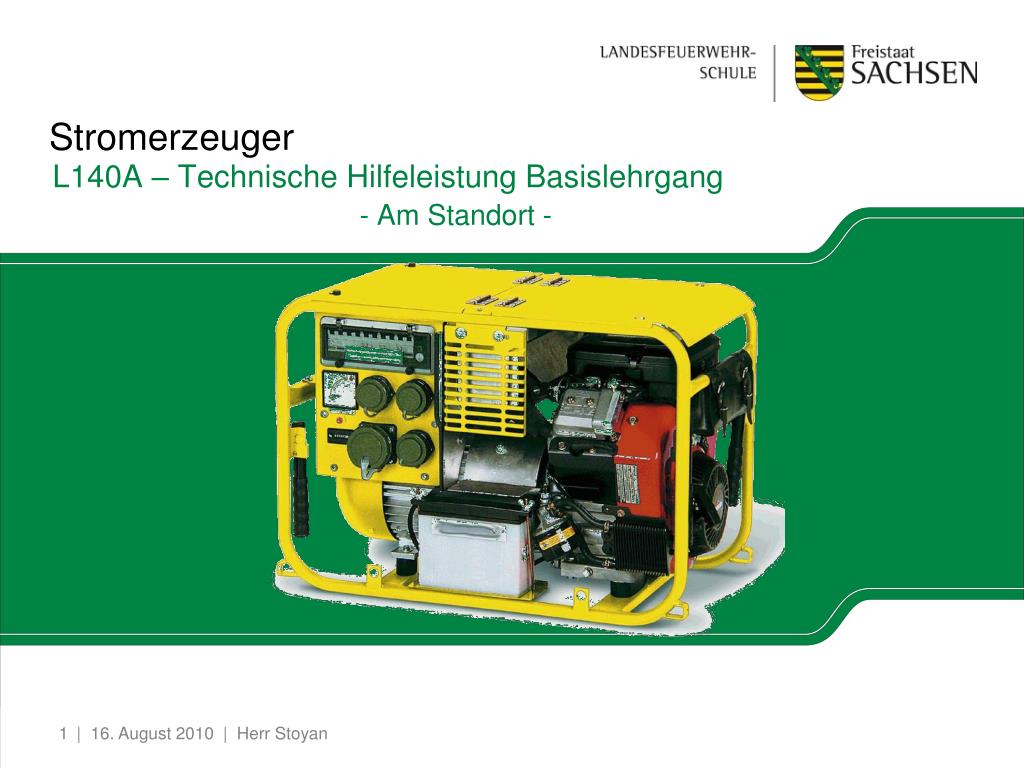

L140A – Technische Hilfeleistung Basislehrgang- Am Standort -

slide2

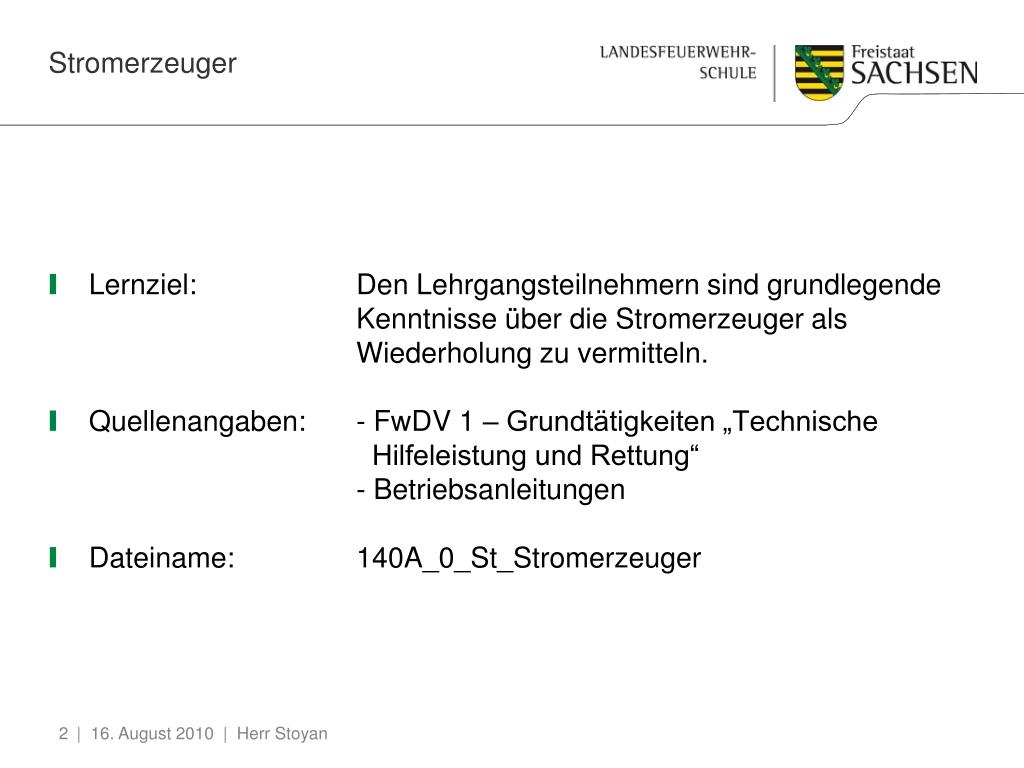

Lernziel: Den Lehrgangsteilnehmern sind grundlegende Kenntnisse über die Stromerzeuger als Wiederholung zu vermitteln.
  • Quellenangaben: - FwDV 1 – Grundtätigkeiten „Technische Hilfeleistung und Rettung“ - Betriebsanleitungen
  • Dateiname: 140A_0_St_Stromerzeuger
gliederung
Gliederung
  • Tragbare Stromerzeuger
    • Aufbau
    • Sicherheitsmaßnahmen und Schutzmaßnahmen
  • Stationäre Stromerzeuger
tragbare stromerzeuger

Belastung

voll

Leucht-diode

halb

Tragbare Stromerzeuger

Allgemeine Angaben

Bei Feuerwehren werden hauptsächlich

  • 5 kVA – Stromerzeuger DIN 14685
  • 8 kVA – Stromerzeuger
  • 11 kVA – Stromerzeuger
  • 13 kVA – Stromerzeuger eingesetzt.

Belastungsmesser

tragbare stromerzeuger1

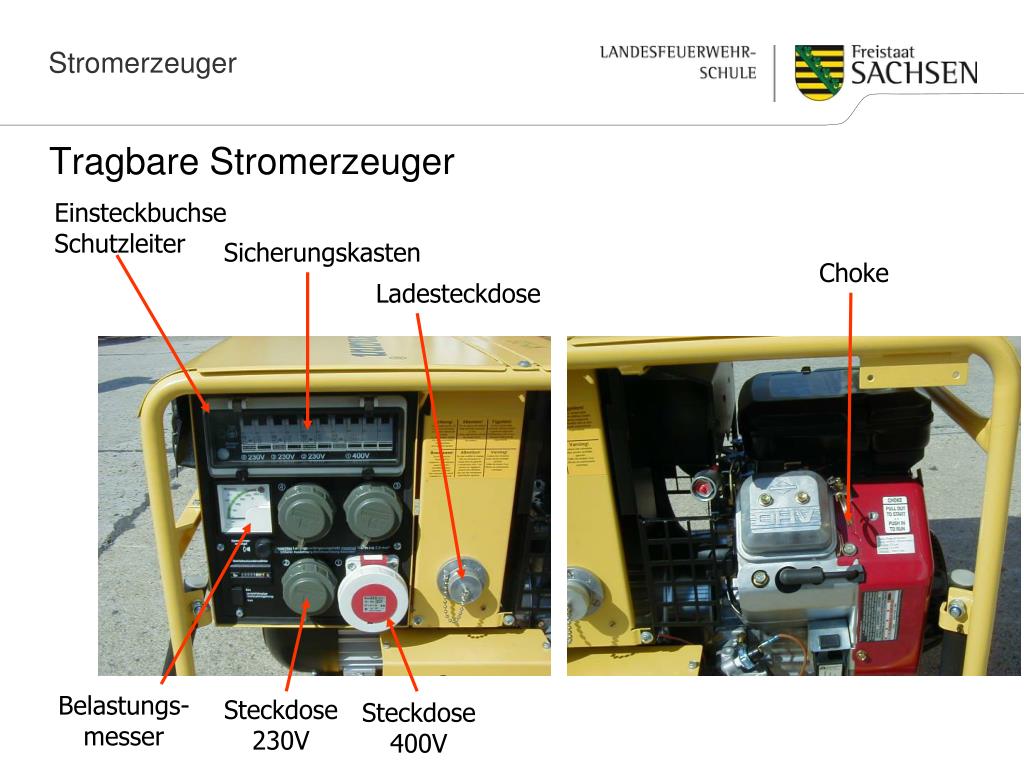

Tragbare Stromerzeuger

Einsteckbuchse

Schutzleiter

Sicherungskasten

Choke

Ladesteckdose

Belastungs-

messer

Steckdose

230V

Steckdose

400V

tragbare stromerzeuger2

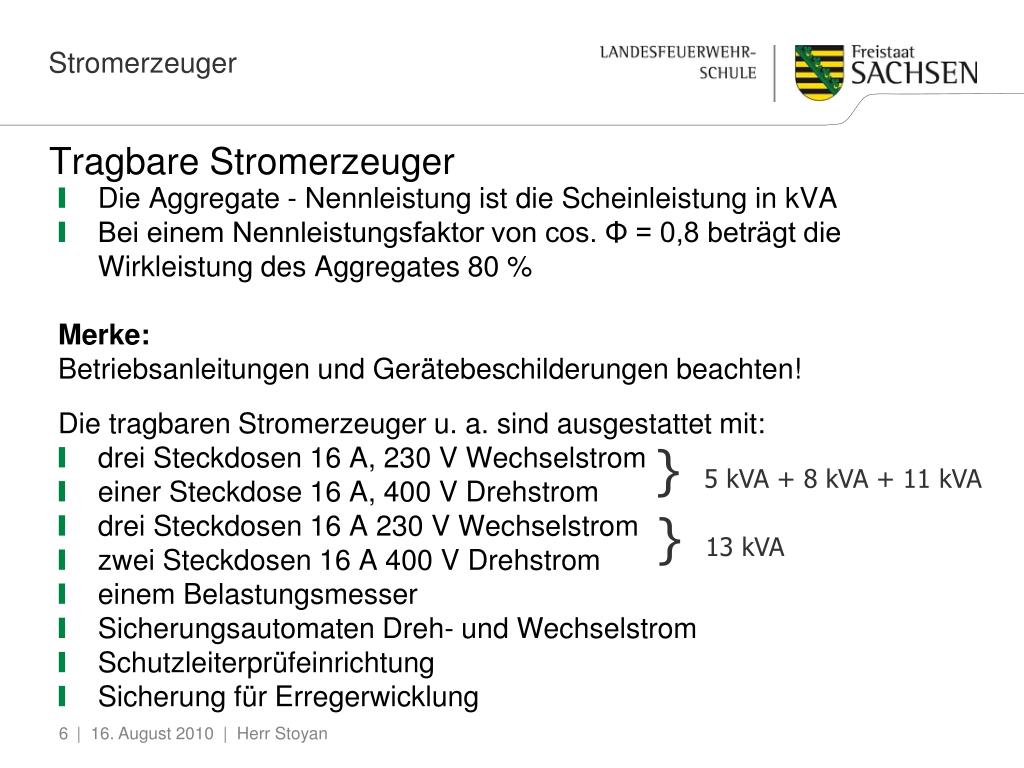

Tragbare Stromerzeuger
  • Die Aggregate - Nennleistung ist die Scheinleistung in kVA
  • Bei einem Nennleistungsfaktor von cos. Φ = 0,8 beträgt die Wirkleistung des Aggregates 80 %

Merke:

Betriebsanleitungen und Gerätebeschilderungen beachten!

Die tragbaren Stromerzeuger u. a. sind ausgestattet mit:

  • drei Steckdosen 16 A, 230 V Wechselstrom
  • einer Steckdose 16 A, 400 V Drehstrom
  • drei Steckdosen 16 A 230 V Wechselstrom
  • zwei Steckdosen 16 A 400 V Drehstrom
  • einem Belastungsmesser
  • Sicherungsautomaten Dreh- und Wechselstrom
  • Schutzleiterprüfeinrichtung
  • Sicherung für Erregerwicklung

} 5 kVA + 8 kVA + 11 kVA

} 13 kVA

sicherheitsma nahmen
Sicherheitsmaßnahmen:
  • Überprüfung der elektrischen Anlage auf Fehler durch Elektrofachpersonal, Zeitpunkte lt. GUV-V A3
  • Begrenzung der Gesamtlänge der Leitungen aller angeschlossenen Verbraucher
  • Begrenzung der Leitungslängen zu und zwischen den einzelnen Verbrauchern
  • Sichtprüfung durch Einsatzkraft nach Benutzung
schutzma nahmen

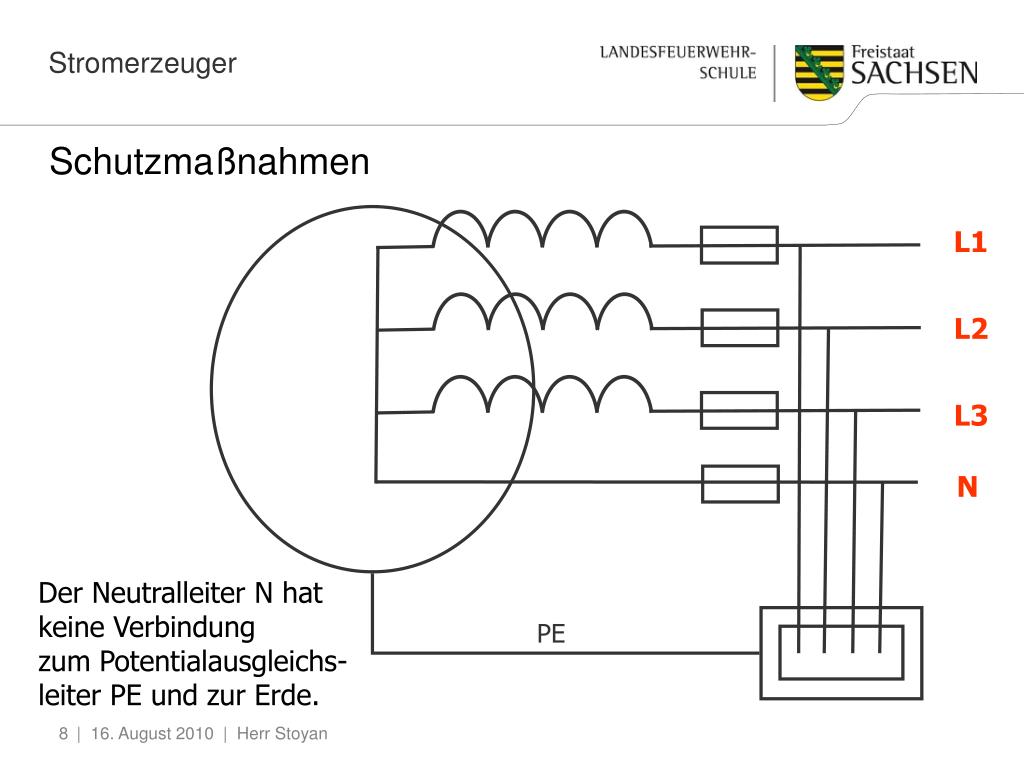

Schutzmaßnahmen

L1

L2

L3

N

Der Neutralleiter N hat keine Verbindung zum Potentialausgleichs-leiter PE und zur Erde.

PE

schutztrennung
Schutztrennung

L1

L2

L3

N

PE

b

b

c

c

Leitungen

1

2

Verbraucher

slide11
Nach jedem Einsatz eine SCHUTZLEITERPRÜFUNG durchführen:
  • Stromerzeuger starten
  • Verbraucher anschließen
  • Prüfkabel der Prüfeinrichtung in die Buchse am Stromerzeuger stecken
  • Prüfspitze der Prüfeinrichtung auf Metallgehäuse des Verbrauchers halten
  • Leuchtet die Signallampe auf, so hat der Schutzleiter Durchgang.

Merke:Es müssen alle während des Einsatzes genutzten Verbraucher geprüft werden.

merke
MERKE
  • Maximale Leitungslänge vom Erzeuger zum Verbraucher 100 Meter
  • bei mehr als einem Verbraucher, Leitungslänge pro Steckdose maximal 50 Meter
  • Fachkraft darf die ausgewiesene Maximal-Leitungslänge von 100 Meter erweitern
  • Geräteanschlussleitungen bis 10 m können dabei vernachlässigt werden
beispiele f r die l nge einzelner leitungen bei tragbaren stromerzeugern
Beispiele für die Länge einzelner Leitungen bei tragbaren Stromerzeugern

G

V

10 m

100 m

10 m

V

zulässig

10 m

V

G = Generator

V = Verbraucher

G

V

10 m

50 m

10 m

V

zulässig

50 m

V

beispiele f r die l nge einzelner leitungen bei tragbaren stromerzeugern1

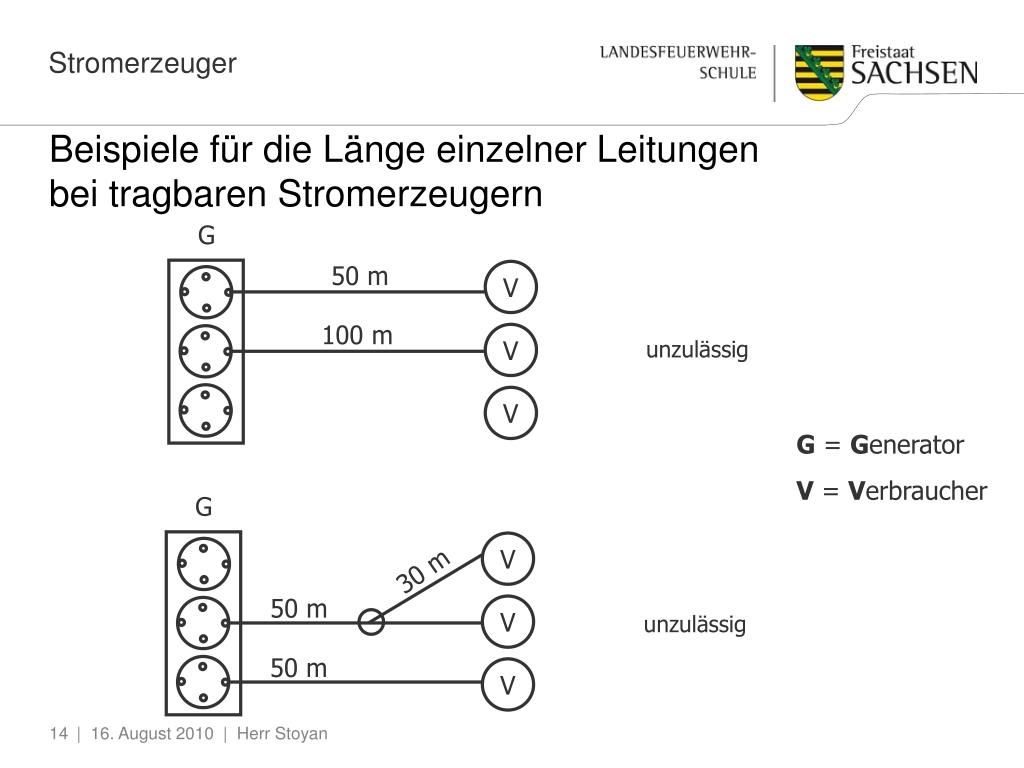

Beispiele für die Länge einzelner Leitungen bei tragbaren Stromerzeugern

G

50 m

V

100 m

V

unzulässig

V

G = Generator

V = Verbraucher

G

V

30 m

50 m

V

unzulässig

50 m

V

station re stromerzeuger allgemeine angaben

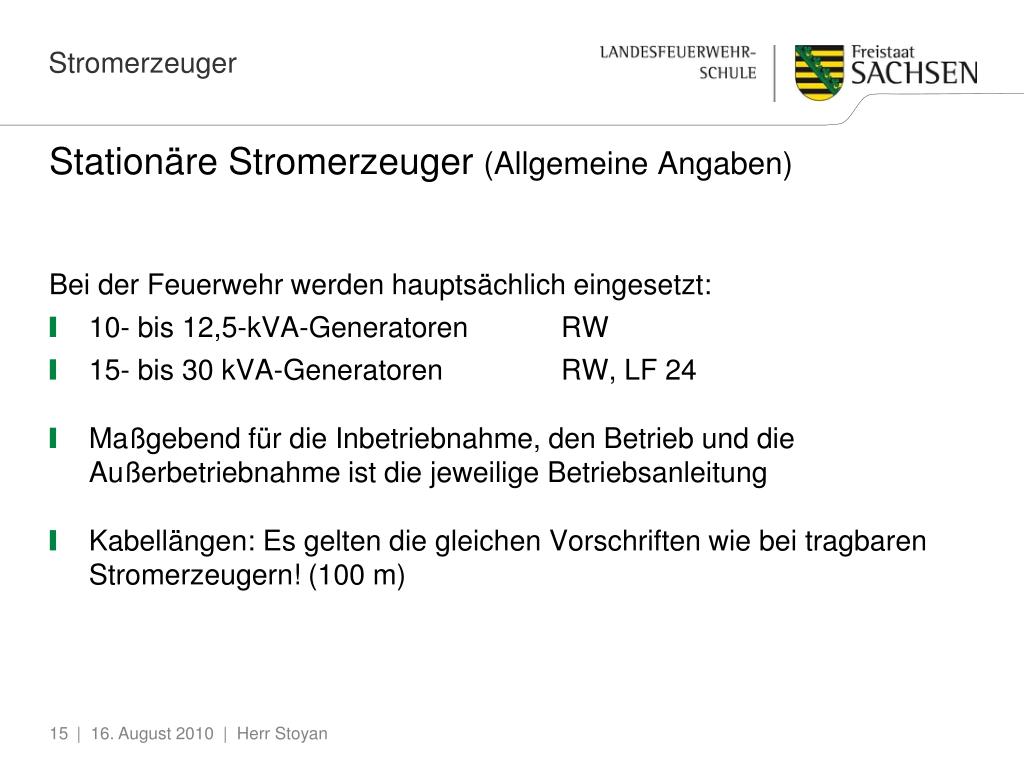

Stationäre Stromerzeuger (Allgemeine Angaben)

Bei der Feuerwehr werden hauptsächlich eingesetzt:

  • 10- bis 12,5-kVA-Generatoren RW
  • 15- bis 30 kVA-Generatoren RW, LF 24
  • Maßgebend für die Inbetriebnahme, den Betrieb und die Außerbetriebnahme ist die jeweilige Betriebsanleitung
  • Kabellängen: Es gelten die gleichen Vorschriften wie bei tragbaren Stromerzeugern! (100 m)
beispiele f r die l nge einzelner leitungen bei station ren generatoren
Beispiele für die Länge einzelner Leitungen bei stationären Generatoren

G

G – Generator

V – Verbraucher

x 150m = 34.500 Vm

x 150 m = 60.000 Vm

Gesamt = 94.500 Vm

50 m

V

50 m

V

230 V

50 m

V

50 m

V

400 V

50 m

V

50 m

V
