  1. 影像的基本原理 • 蔡政宗

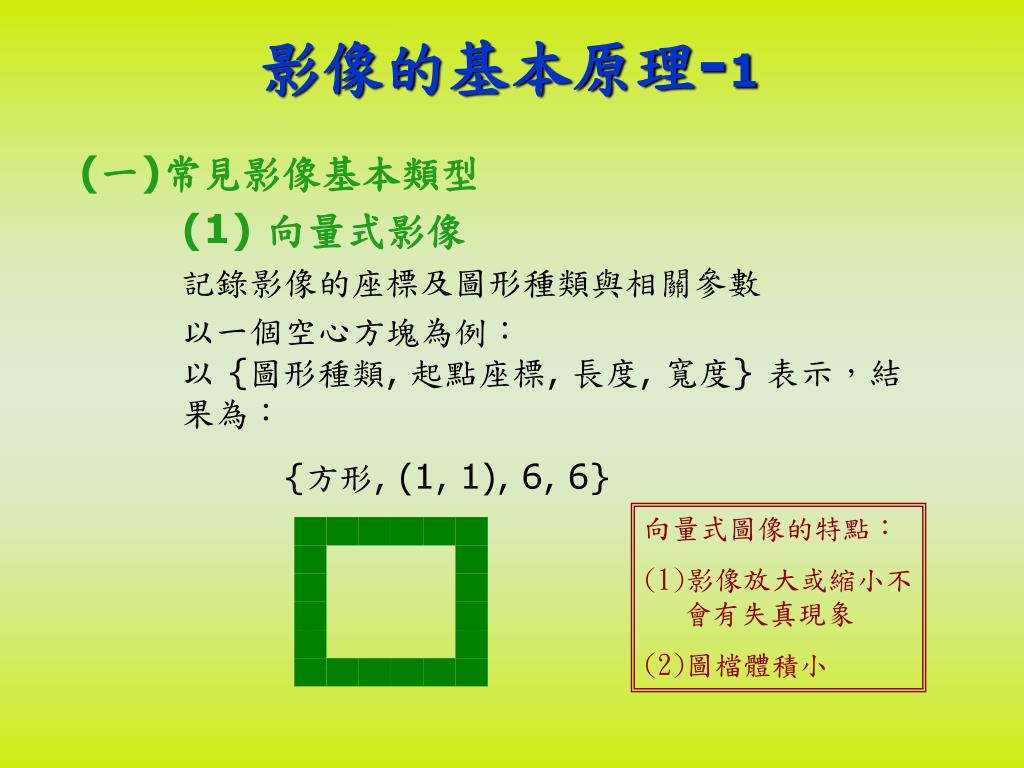

  2. 影像的基本原理-1 • (一)常見影像基本類型 • (1) 向量式影像 • 記錄影像的座標及圖形種類與相關參數 • 以一個空心方塊為例： 以 {圖形種類, 起點座標, 長度, 寬度} 表示，結 果為： • {方形, (1, 1), 6, 6} 向量式圖像的特點： (1)影像放大或縮小不會有失真現象 (2)圖檔體積小

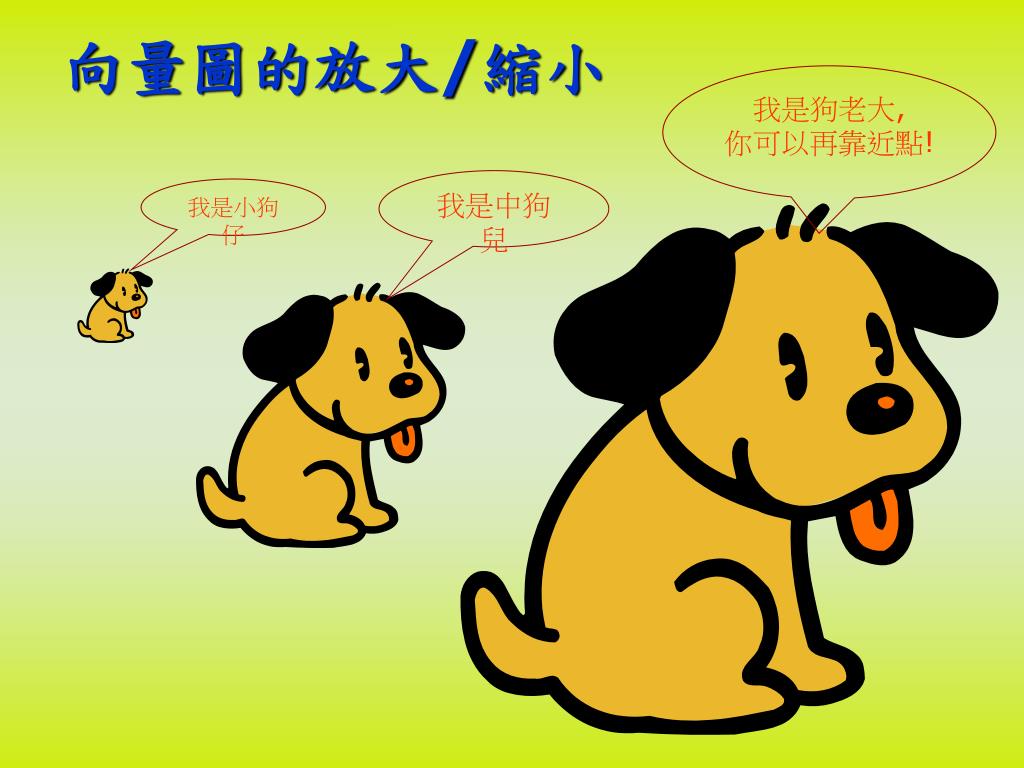

  3. 向量圖的放大/縮小 我是狗老大, 你可以再靠近點! 我是中狗兒 我是小狗仔

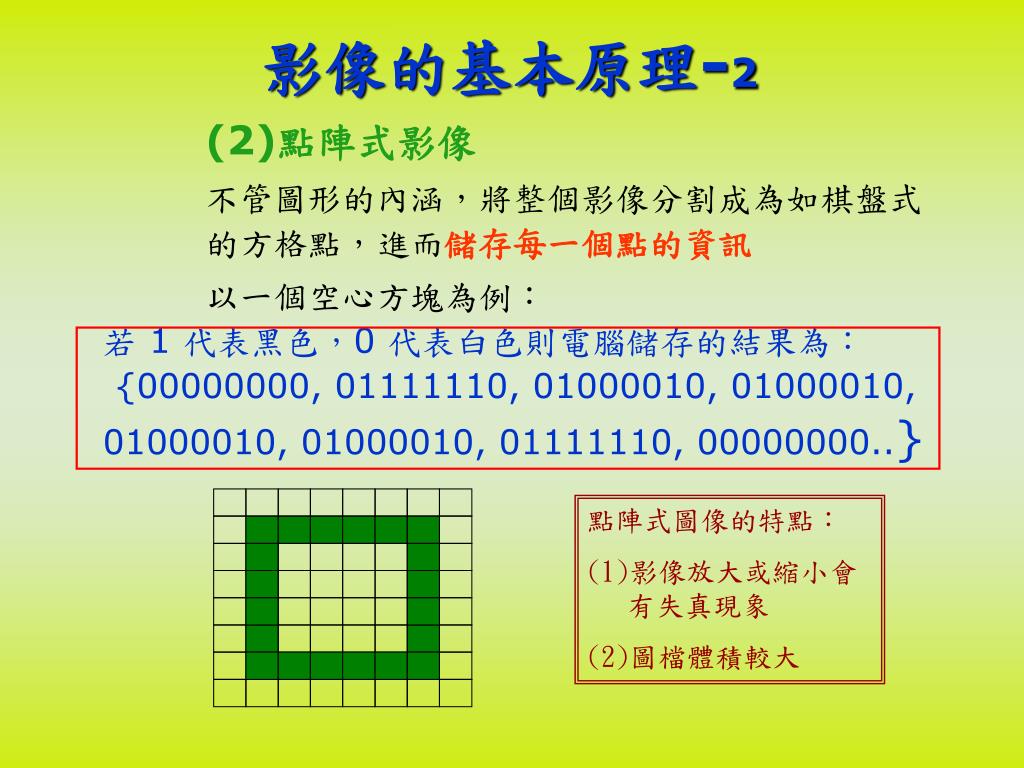

  4. 影像的基本原理-2 • (2)點陣式影像 • 不管圖形的內涵，將整個影像分割成為如棋盤式 的方格點，進而儲存每一個點的資訊 • 以一個空心方塊為例：若 1 代表黑色，0 代表白色則電腦儲存的結果為：{00000000, 01111110, 01000010, 01000010, 01000010, 01000010, 01111110, 00000000..} 點陣式圖像的特點： (1)影像放大或縮小會有失真現象 (2)圖檔體積較大

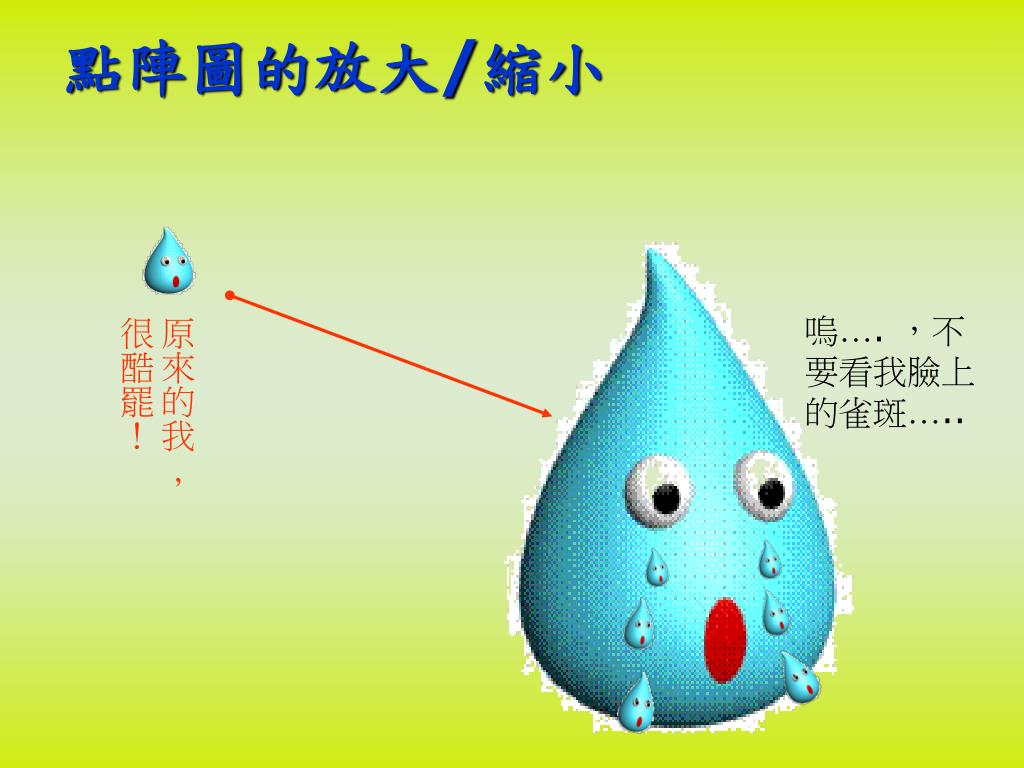

  5. 點陣圖的放大/縮小 嗚…. ，不要看我臉上的雀斑….. 原來的我 ，很酷罷！

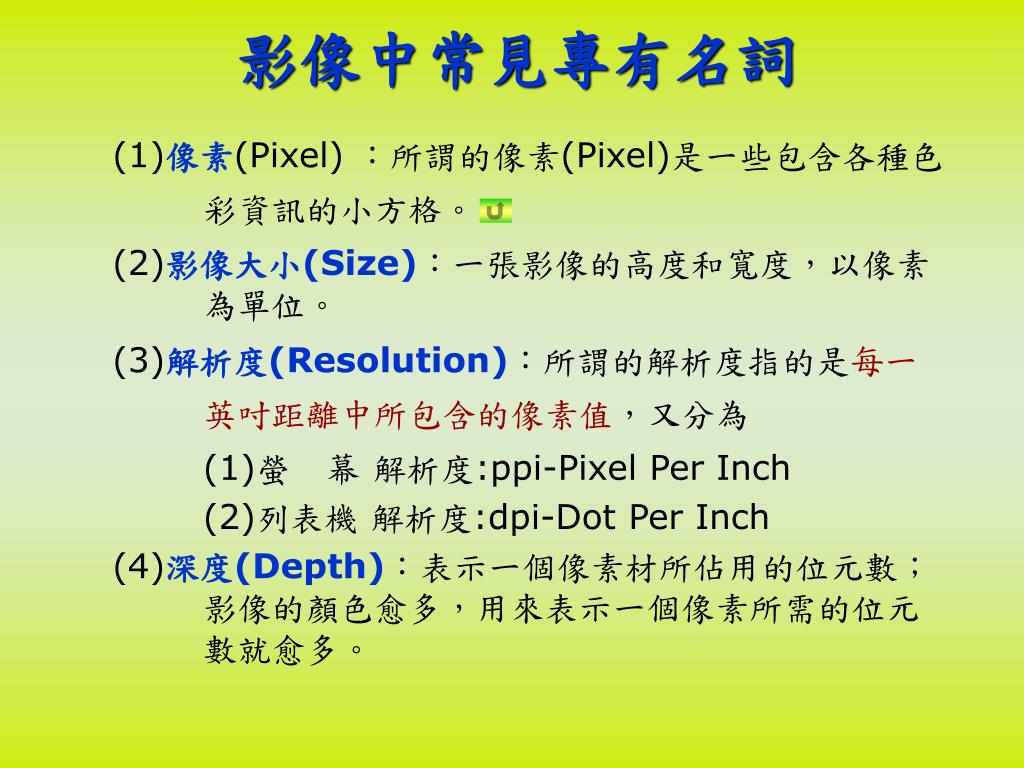

  6. 影像中常見專有名詞 • (1)像素(Pixel)：所謂的像素(Pixel)是一些包含各種色彩資訊的小方格。 • (2)影像大小(Size)：一張影像的高度和寬度，以像素為單位。 • (3)解析度(Resolution)：所謂的解析度指的是每一英吋距離中所包含的像素值，又分為 • (1)螢 幕 解析度:ppi-Pixel Per Inch • (2)列表機 解析度:dpi-Dot Per Inch • (4)深度(Depth)：表示一個像素材所佔用的位元數；影像的顏色愈多，用來表示一個像素所需的位元數就愈多。

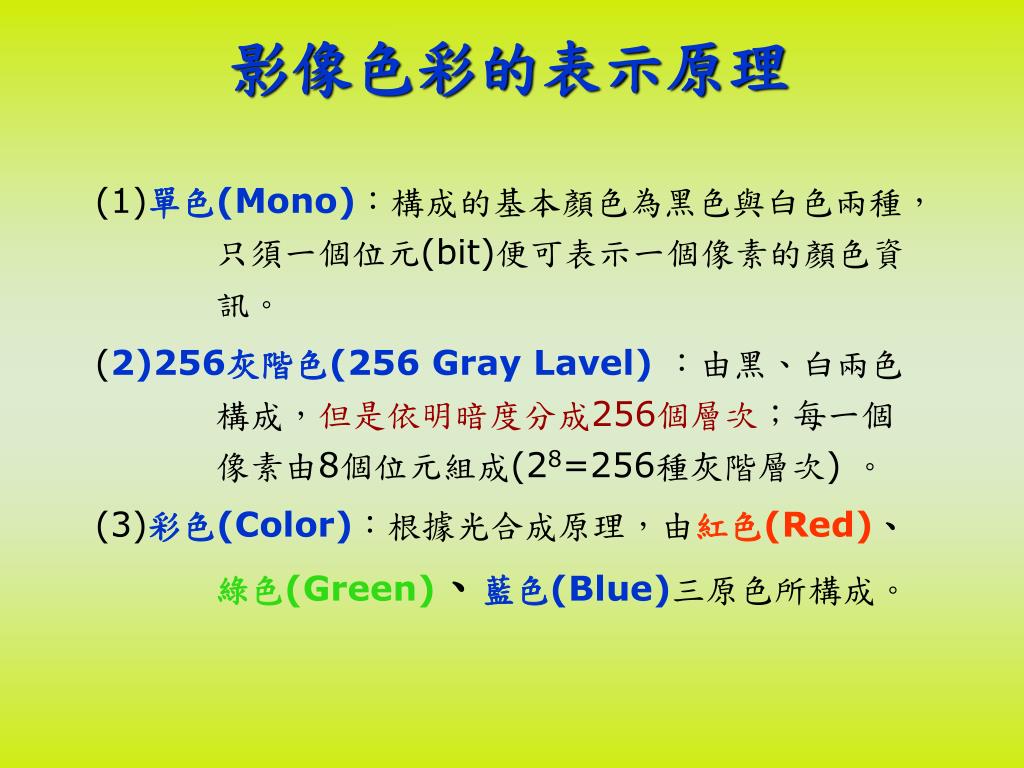

  7. 影像色彩的表示原理 • (1)單色(Mono)：構成的基本顏色為黑色與白色兩種，只須一個位元(bit)便可表示一個像素的顏色資訊。 • (2)256灰階色(256 Gray Lavel)：由黑、白兩色構成，但是依明暗度分成256個層次；每一個像素由8個位元組成(28=256種灰階層次) 。 • (3)彩色(Color)：根據光合成原理，由紅色(Red)、綠色(Green)、藍色(Blue)三原色所構成。

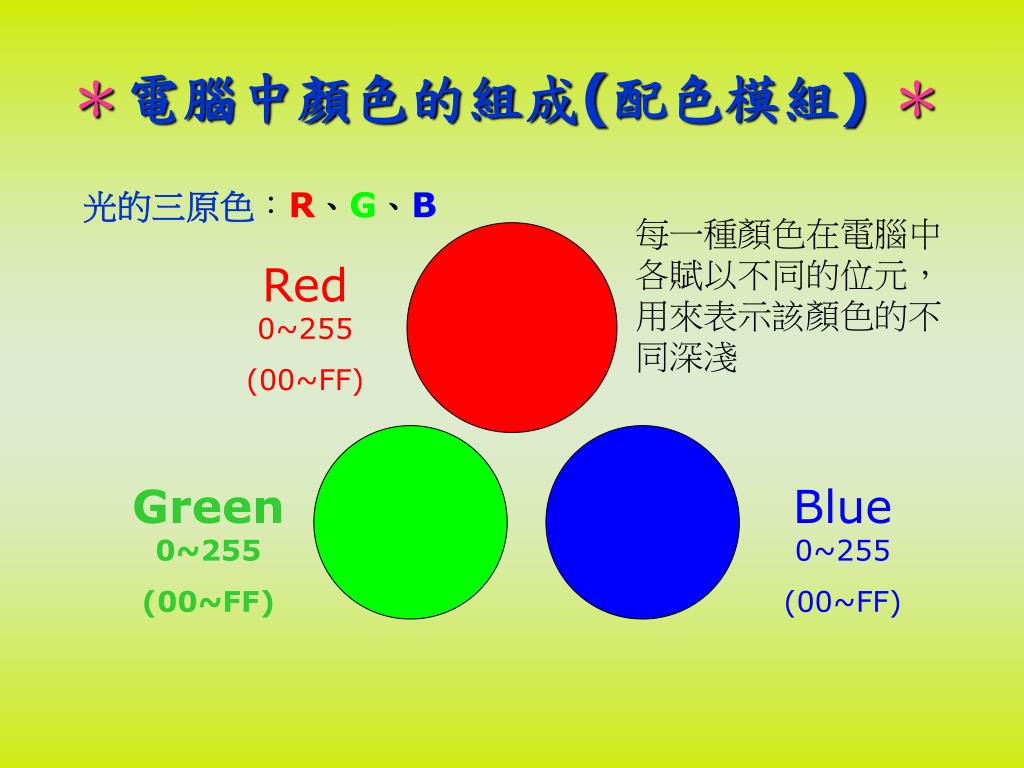

  8. ＊電腦中顏色的組成(配色模組) ＊ 光的三原色：R、G、B 每一種顏色在電腦中各賦以不同的位元，用來表示該顏色的不同深淺 Red0~255 (00~FF) Green0~255 (00~FF) Blue0~255 (00~FF)

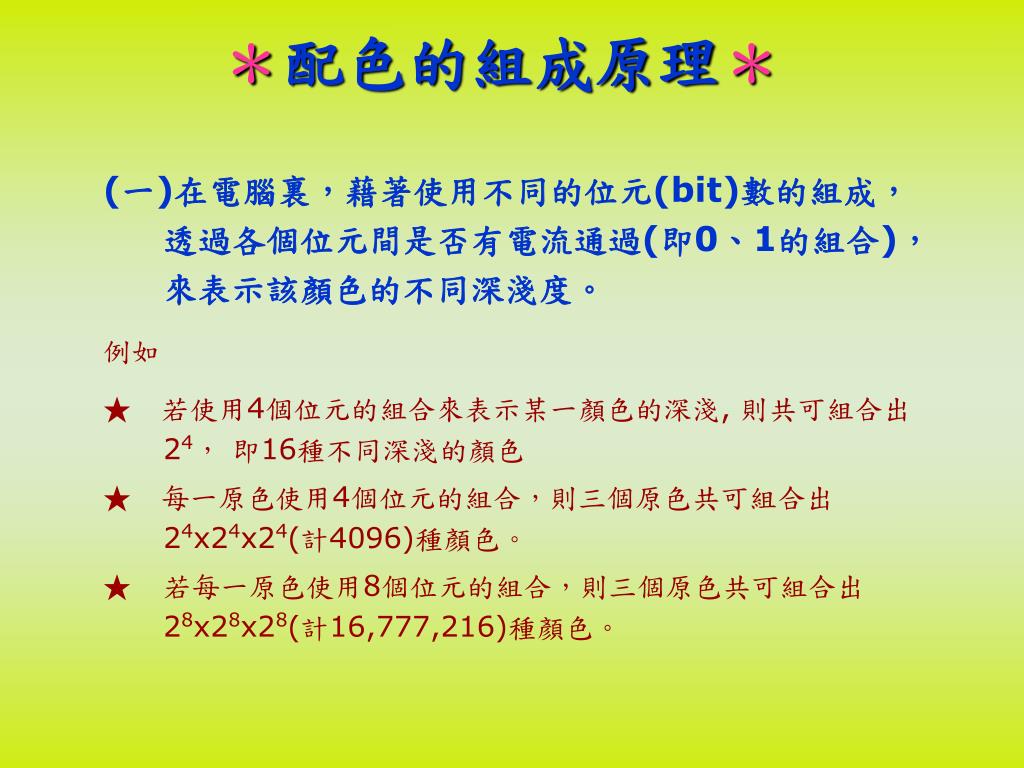

  9. ＊配色的組成原理＊ (一)在電腦裏，藉著使用不同的位元(bit)數的組成，透過各個位元間是否有電流通過(即0、1的組合)，來表示該顏色的不同深淺度。 例如 ★ 若使用4個位元的組合來表示某一顏色的深淺, 則共可組合出 24， 即16種不同深淺的顏色 • ★ 每一原色使用4個位元的組合，則三個原色共可組合出24x24x24(計4096)種顏色。 • ★ 若每一原色使用8個位元的組合，則三個原色共可組合出28x28x28(計16,777,216)種顏色。

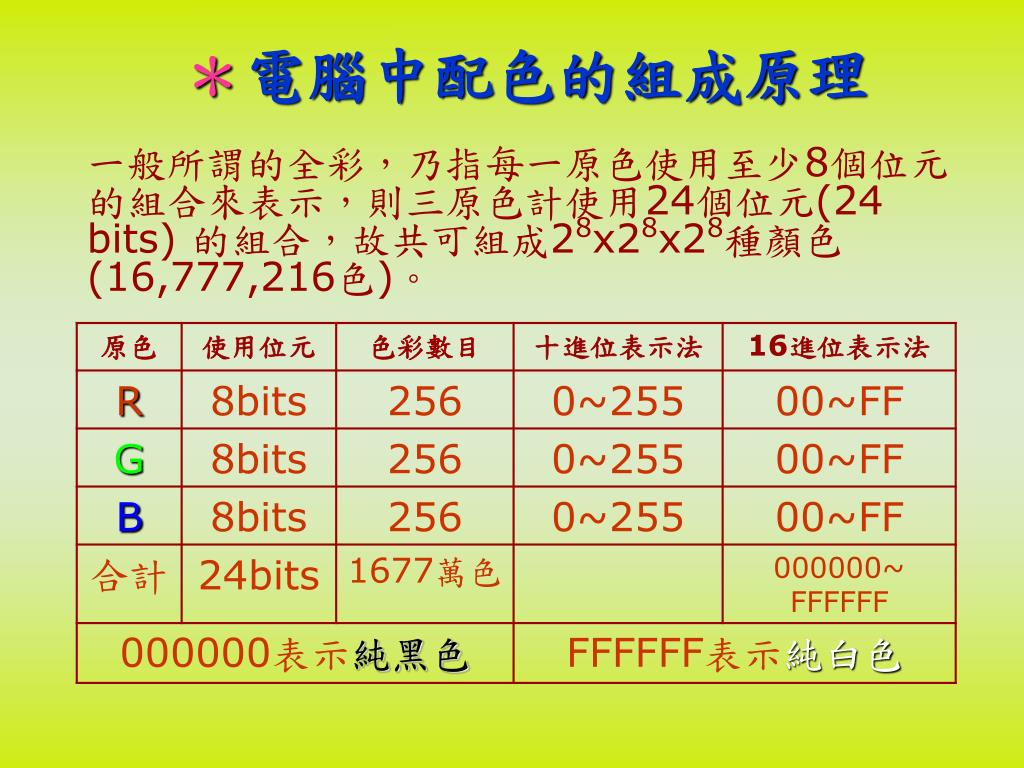

  10. ＊電腦中配色的組成原理 • 一般所謂的全彩，乃指每一原色使用至少8個位元的組合來表示，則三原色計使用24個位元(24 bits) 的組合，故共可組成28x28x28種顏色(16,777,216色)。

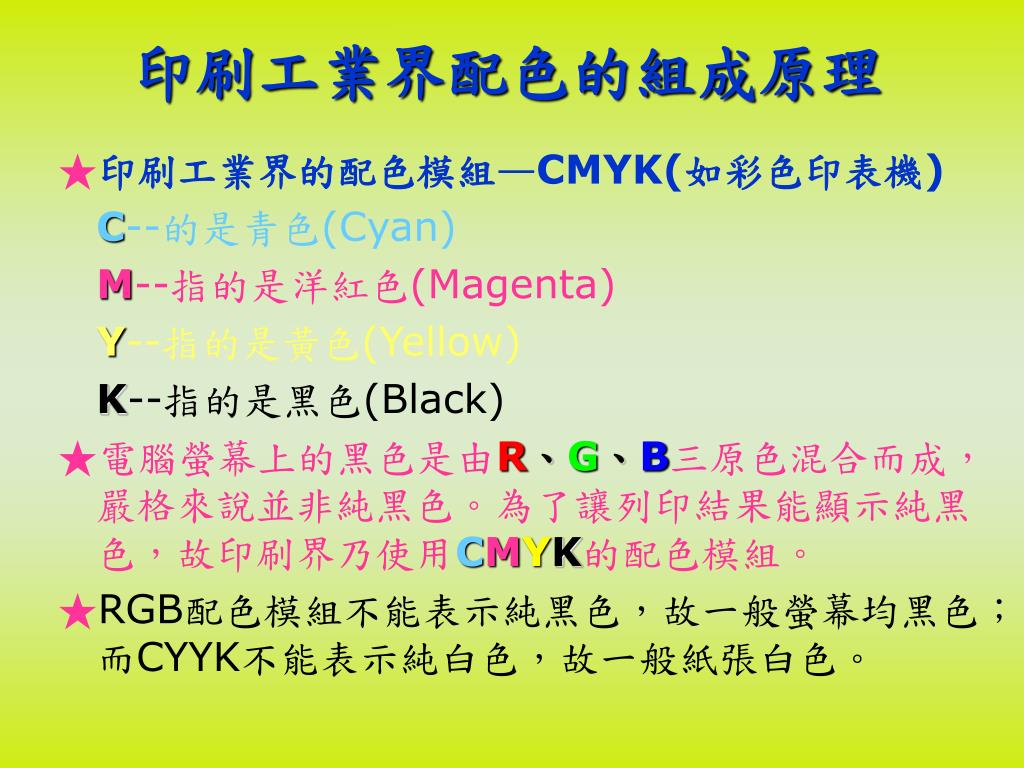

  11. 印刷工業界配色的組成原理 • ★印刷工業界的配色模組—CMYK(如彩色印表機) • C--的是青色(Cyan) • M--指的是洋紅色(Magenta) • Y--指的是黃色(Yellow) • K--指的是黑色(Black) • ★電腦螢幕上的黑色是由R、G、B三原色混合而成，嚴格來說並非純黑色。為了讓列印結果能顯示純黑色，故印刷界乃使用CMYK的配色模組。 • ★RGB配色模組不能表示純黑色，故一般螢幕均黑色；而CYYK不能表示純白色，故一般紙張白色。

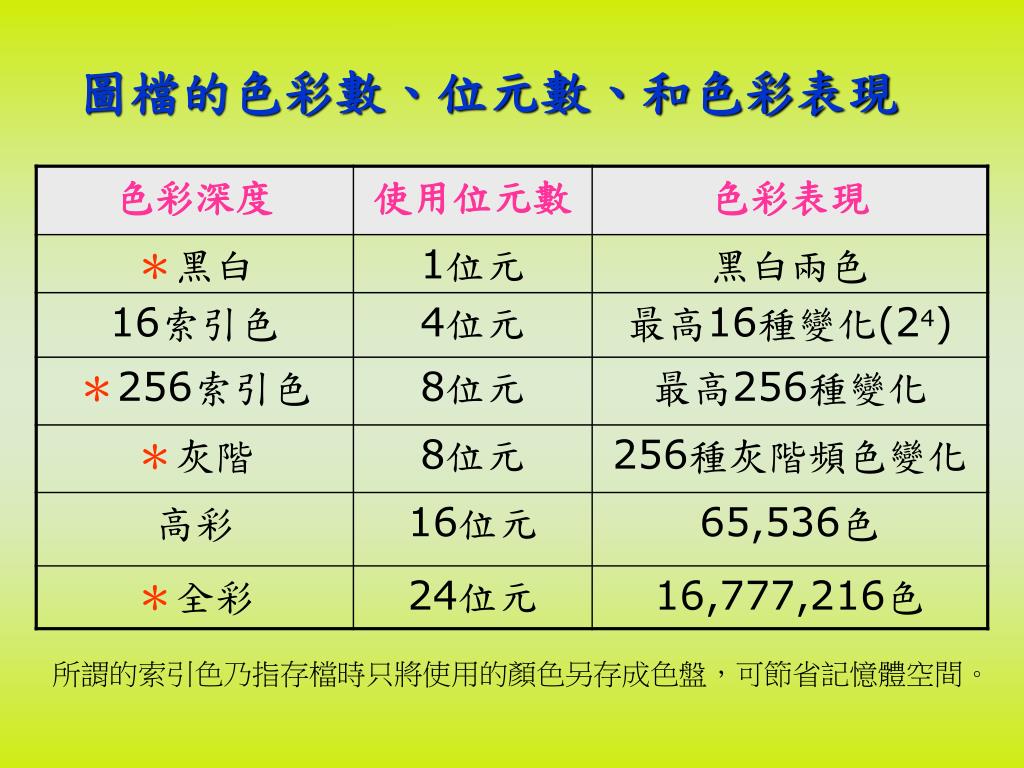

  12. 圖檔的色彩數、位元數、和色彩表現 所謂的索引色乃指存檔時只將使用的顏色另存成色盤，可節省記憶體空間。

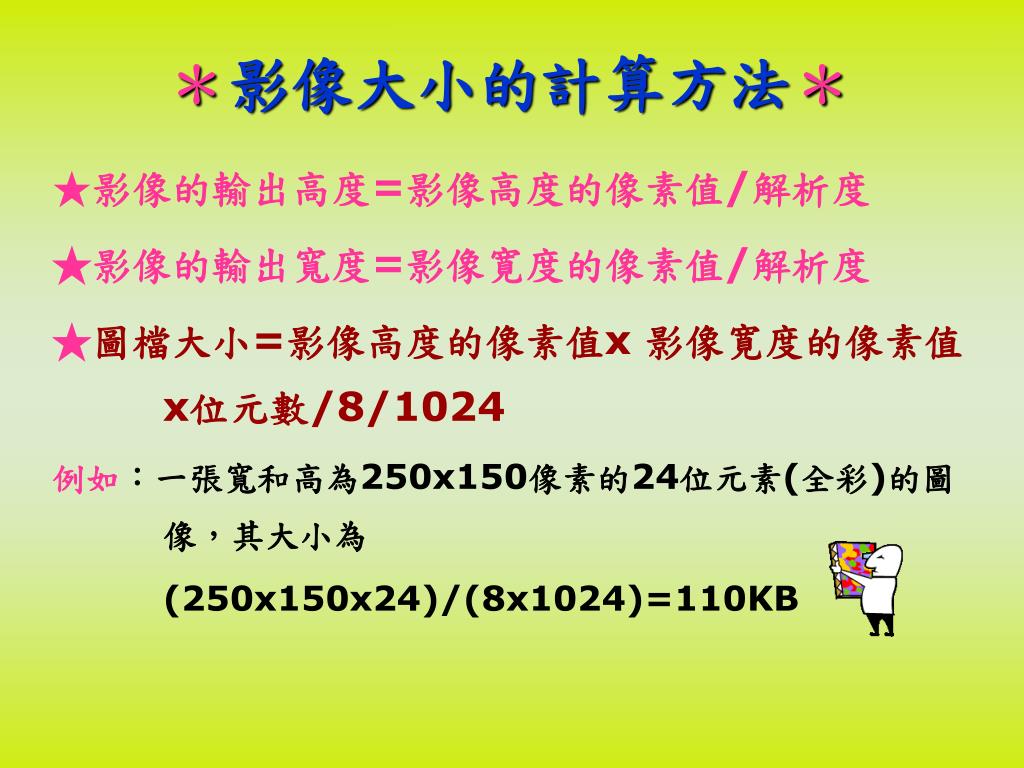

  13. ＊影像大小的計算方法＊ • ★影像的輸出高度=影像高度的像素值/解析度 • ★影像的輸出寬度=影像寛度的像素值/解析度 • ★圖檔大小=影像高度的像素值x 影像寛度的像素值x位元數/8/1024 • 例如：一張寬和高為250x150像素的24位元素(全彩)的圖像，其大小為(250x150x24)/(8x1024)=110KB

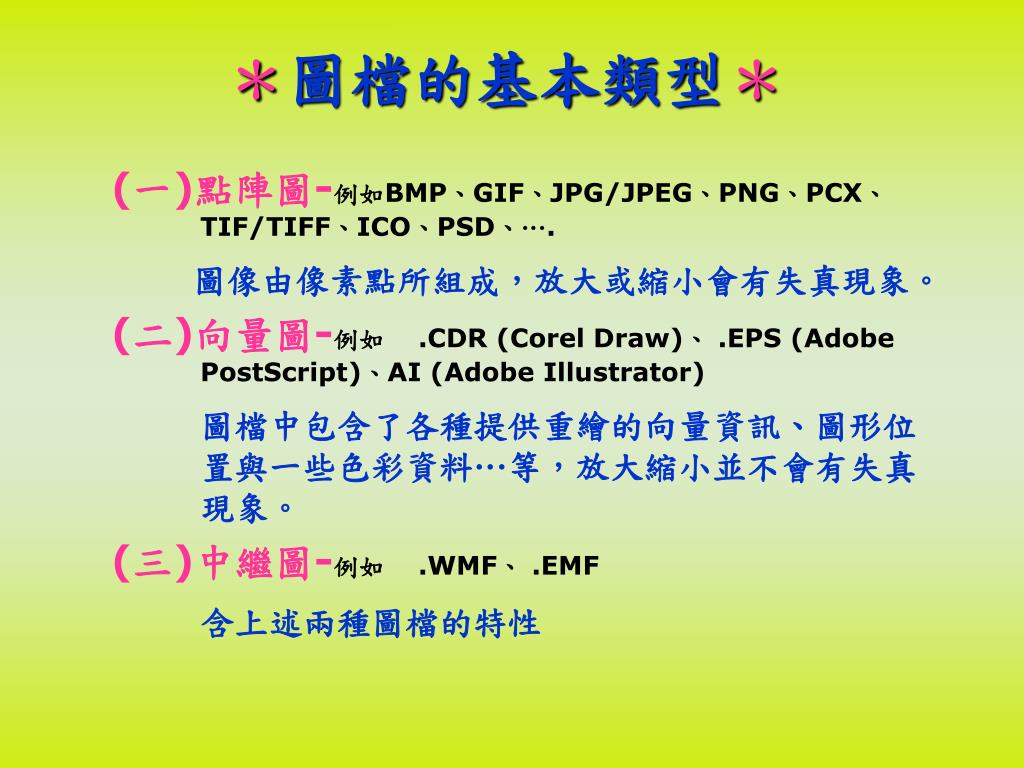

  14. ＊圖檔的基本類型＊ • (一)點陣圖-例如BMP、GIF、JPG/JPEG、PNG、PCX、TIF/TIFF、ICO、PSD、…. • 圖像由像素點所組成，放大或縮小會有失真現象。 • (二)向量圖-例如 .CDR (Corel Draw)、 .EPS (Adobe PostScript)、AI (Adobe Illustrator) • 圖檔中包含了各種提供重繪的向量資訊、圖形位置與一些色彩資料…等，放大縮小並不會有失真現象。 • (三)中繼圖-例如 .WMF、 .EMF • 含上述兩種圖檔的特性

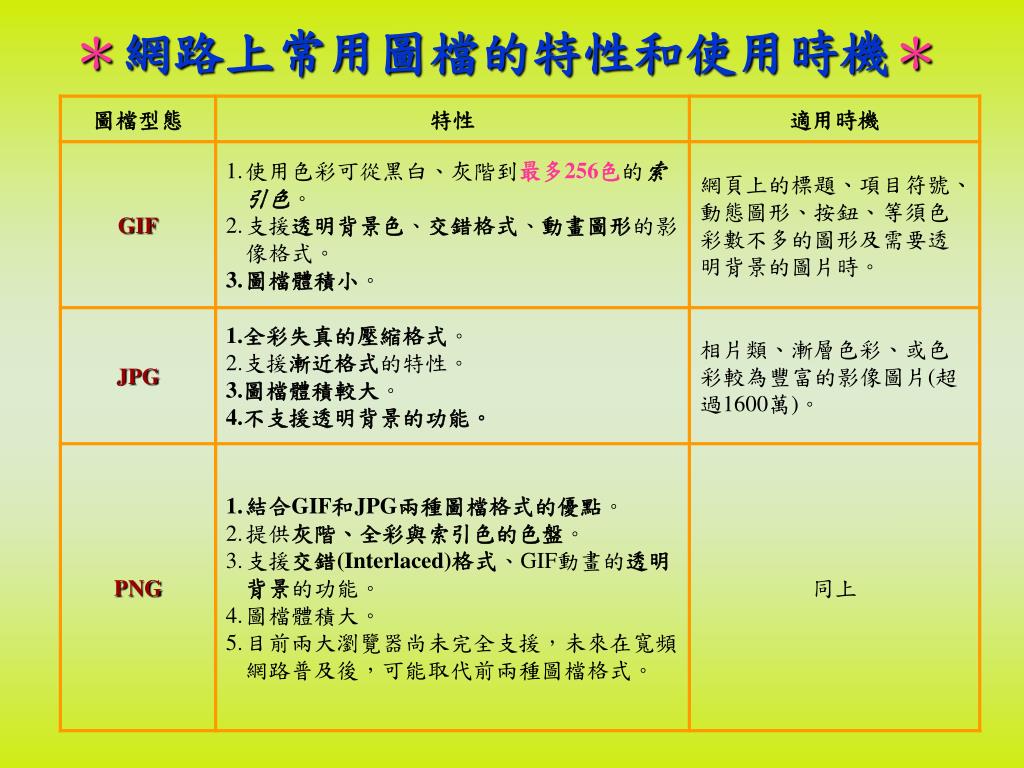

  15. ＊網路上常用圖檔的特性和使用時機＊

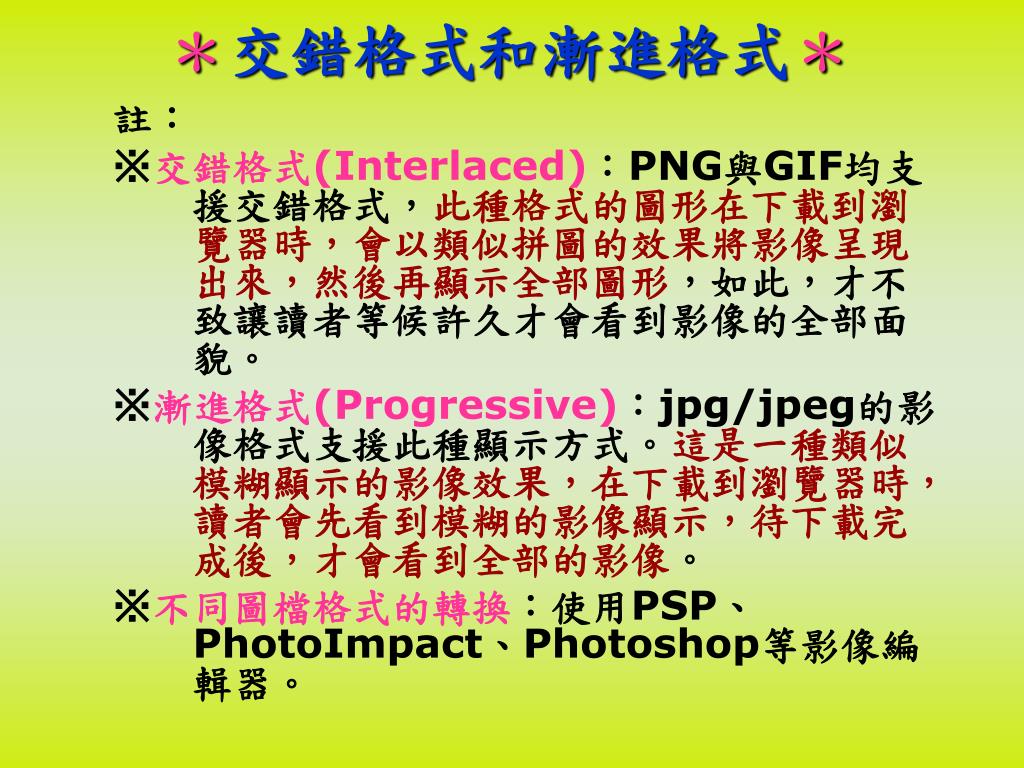

  16. ＊交錯格式和漸進格式＊ • 註： • ※交錯格式(Interlaced)：PNG與GIF均支援交錯格式，此種格式的圖形在下載到瀏覽器時，會以類似拼圖的效果將影像呈現出來，然後再顯示全部圖形，如此，才不致讓讀者等候許久才會看到影像的全部面貌。 • ※漸進格式(Progressive)：jpg/jpeg的影像格式支援此種顯示方式。這是一種類似模糊顯示的影像效果，在下載到瀏覽器時，讀者會先看到模糊的影像顯示，待下載完成後，才會看到全部的影像。 • ※不同圖檔格式的轉換：使用PSP、PhotoImpact、Photoshop等影像編輯器。

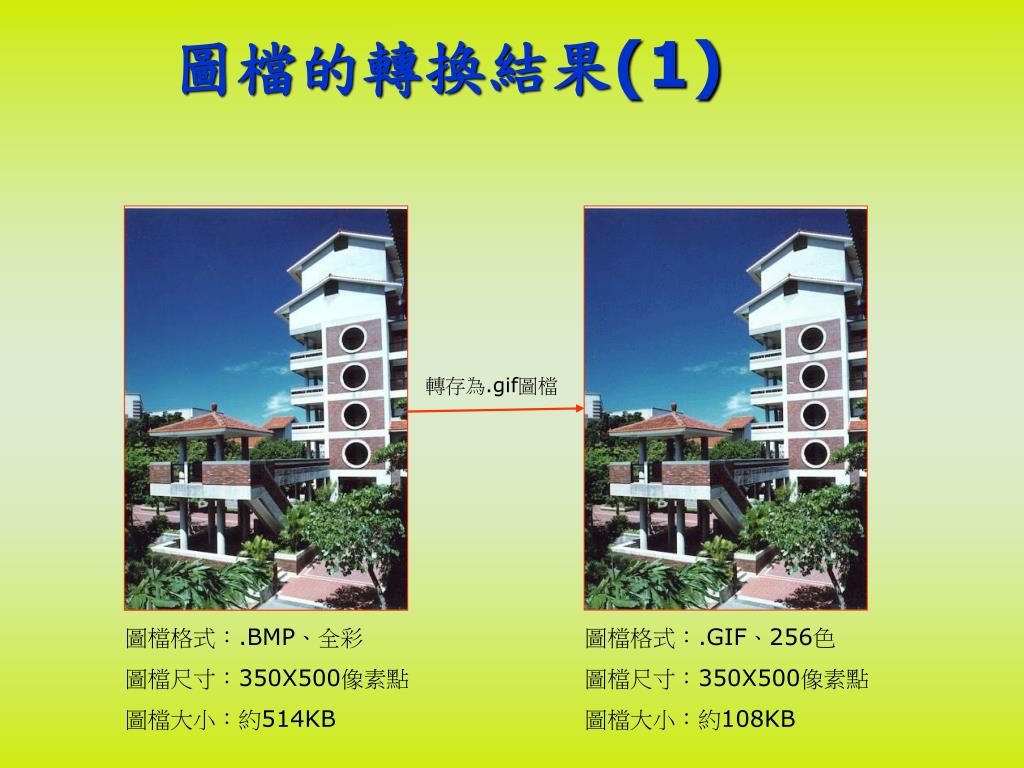

  17. 圖檔的轉換結果(1) 轉存為.gif圖檔 圖檔格式：.BMP、全彩 圖檔尺寸：350X500像素點 圖檔大小：約514KB 圖檔格式：.GIF、256色 圖檔尺寸：350X500像素點 圖檔大小：約108KB

  18. 圖檔的轉換結果(2) 轉存為.JPG圖檔 圖檔格式：.BMP、全彩 圖檔尺寸：350X500像素點 圖檔大小：約514KB 圖檔格式：.JPG、全彩 圖檔尺寸：350X500像素點 圖檔大小：約37.4KB

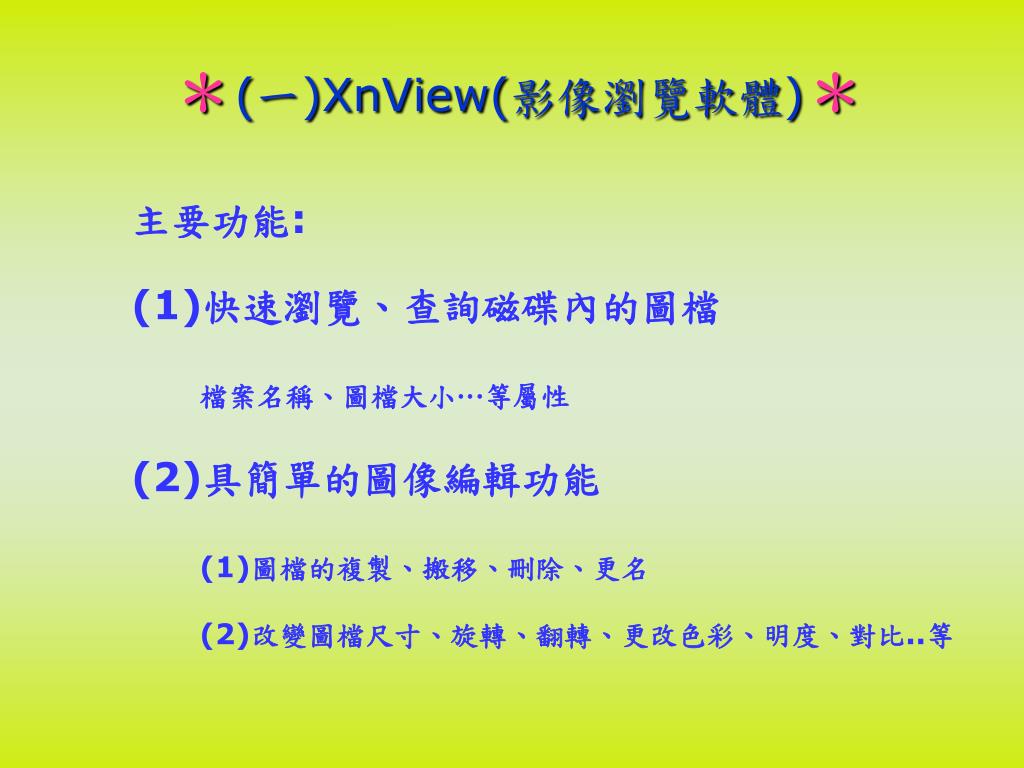

  19. ＊(一)XnView(影像瀏覽軟體)＊ • 主要功能: • (1)快速瀏覽、查詢磁碟內的圖檔 • 檔案名稱、圖檔大小…等屬性 • (2)具簡單的圖像編輯功能 • (1)圖檔的複製、搬移、刪除、更名 • (2)改變圖檔尺寸、旋轉、翻轉、更改色彩、明度、對比..等

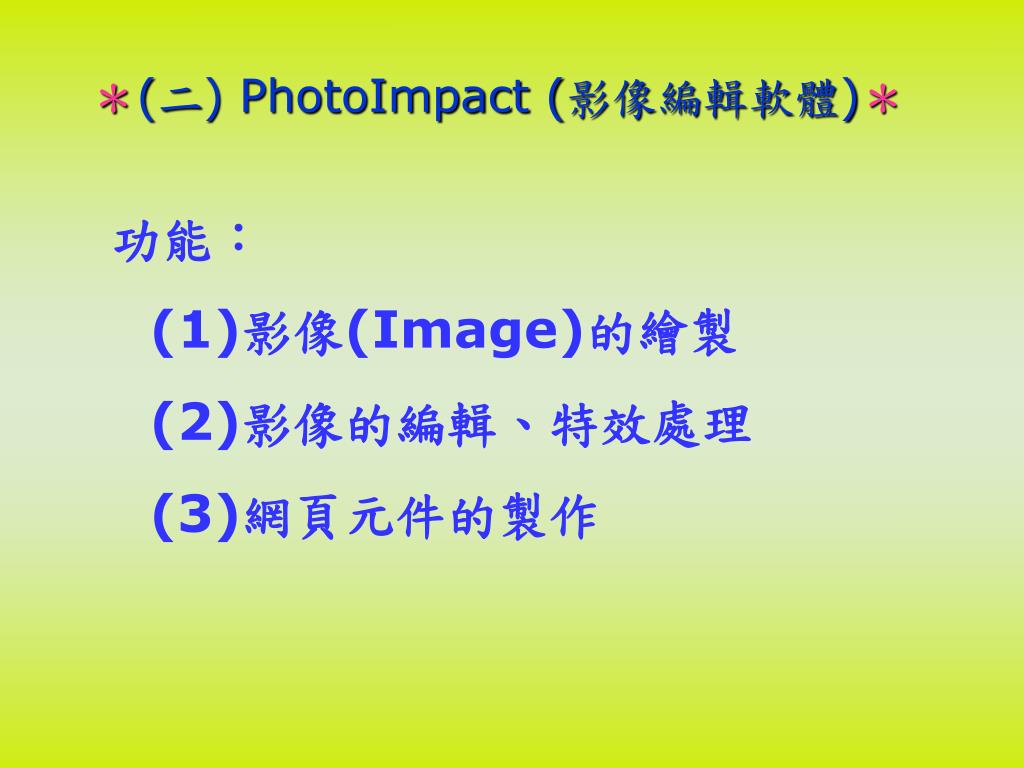

  20. ＊(二) PhotoImpact (影像編輯軟體)＊ • 功能： • (1)影像(Image)的繪製 • (2)影像的編輯、特效處理 • (3)網頁元件的製作
