キャンパスクラウドによる実験環境の構築 情報ネットワーク特論講義資料

目標とする実験環境 • サーバ2台による通信実験環境内部ネットワークインターネットログイン、ファイル転送通信実験 133.5.151.??? 133.5.151.??? 自分の PC 10.1.1.??? 10.1.1.??? ホスト１ホスト２プライベートアドレスグローバルアドレスグローバルアドレス：世界中からアクセスできるアドレスプライベートアドレス：特定のネットワーク内でのみ　　　　　　　　　　　　　　使用可能なアドレス

メモの準備 • ホスト1、ホスト2、それぞれについて、以下を記録できるようにしておく • ホスト名 • グローバルアドレス • プライベートアドレス • 管理者のパスワード • Windowsなら「メモ帳」、「ワードパッド」など • MacOS X なら「テキストエディット」など

全体の流れ • （Windowsの場合）接続用ソフトのインストール • 鍵ペアの作成 • 開発用クラウドサーバの準備 • 接続確認

（Windowsの場合のみ）接続用ソフトのインストール（Windowsの場合のみ）接続用ソフトのインストール • 端末ソフト PuTTY • 以下のファイルをダウンロードhttp://tartarus.org/~simon/putty-snapshots/x86/putty-installer.exe • ダウンロードしたファイルを実行してインストール • ファイル転送ソフト WinSCP • 以下のサイトからダウンロードページへhttp://winscp.net • Installation Package をダウンロード • ダウンロードしたファイルを実行してインストール • インタフェーススタイルは「エクスプローラスタイル」がおすすめ

秘密鍵と公開鍵を作成Windowsの場合 • インストールした PuTTYgenを実行 • 「すべてのプログラム」→「PuTTY」→「PuTTYgen」 • Generateをクリック • 鍵が作成されるまでマウスを適当に動かし続ける • メモ帳を開き、Public key for pasting into OpenSSHauthorized_keys fileの中の文字列(=公開鍵)を張り付けた後、改行し、名前を付けて保存（デスクトップフォルダにkeysフォルダを作り、その中に保存すると便利） • Save Private Key で秘密鍵を保存（上記の keysフォルダの中に、保存すると便利）

秘密鍵と公開鍵を作成MacOS Xの場合 • ターミナルを起動 • 以下のコマンドを実行し、id_rsaや id_dsaが無いことを確認ls .ssh • もしあったら、次のスライドへ • 無ければ以下のコマンドを実行ssh-keygen -t rsa • Passphraseは、何も入力せずに改行

開発用クラウドサーバの準備（1/6） • インスタンス作成 • 開発用クラウドにアクセスhttps://dev.qc.kyushu-u.ac.jp/samlsp/ • 学生IDでログイン • 「インスタンス」→「すべてのインスタンス」→「インスタンスの追加」 • 「フィーチャーテンプレート」→ CentOS(5.7-64bit)-Standardを選択→ 「2に進みます」

開発用クラウドサーバの準備（2/6） • サービスオファリングで「Linux」を選択→ 「3に進みます」 • データディスクオファリングで「必要有りません」を選択 → 「4に進みます」 • ネットワークで「以下のポートによるアクセスを許可します」の SSHにチェック　→ 「5に進みます」新しくIPアドレスを取得します SSH

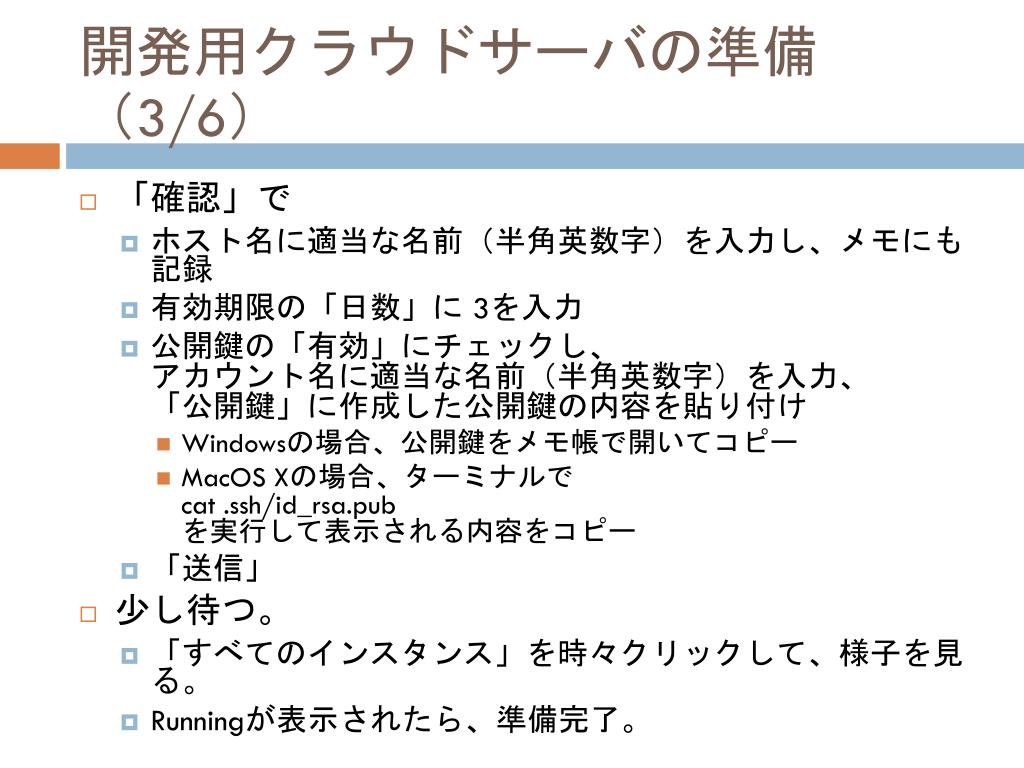

開発用クラウドサーバの準備（3/6） • 「確認」で • ホスト名に適当な名前（半角英数字）を入力し、メモにも記録 • 有効期限の「日数」に 3を入力 • 公開鍵の「有効」にチェックし、アカウント名に適当な名前（半角英数字）を入力、「公開鍵」に作成した公開鍵の内容を貼り付け • Windowsの場合、公開鍵をメモ帳で開いてコピー • MacOS Xの場合、ターミナルで cat .ssh/id_rsa.pub を実行して表示される内容をコピー • 「送信」 • 少し待つ。 • 「すべてのインスタンス」を時々クリックして、様子を見る。 • Runningが表示されたら、準備完了。

開発用クラウドサーバの準備（4/6） • パスワード変更 • 「すべてのインスタンス」をクリック • ホスト名をクリックし、「停止」→「Confirm」→「アクション」→「パスワードリセット」→「Yes」で、表示される「新しいパスワード」をメモに記録した後、「開始」停止開始アクション

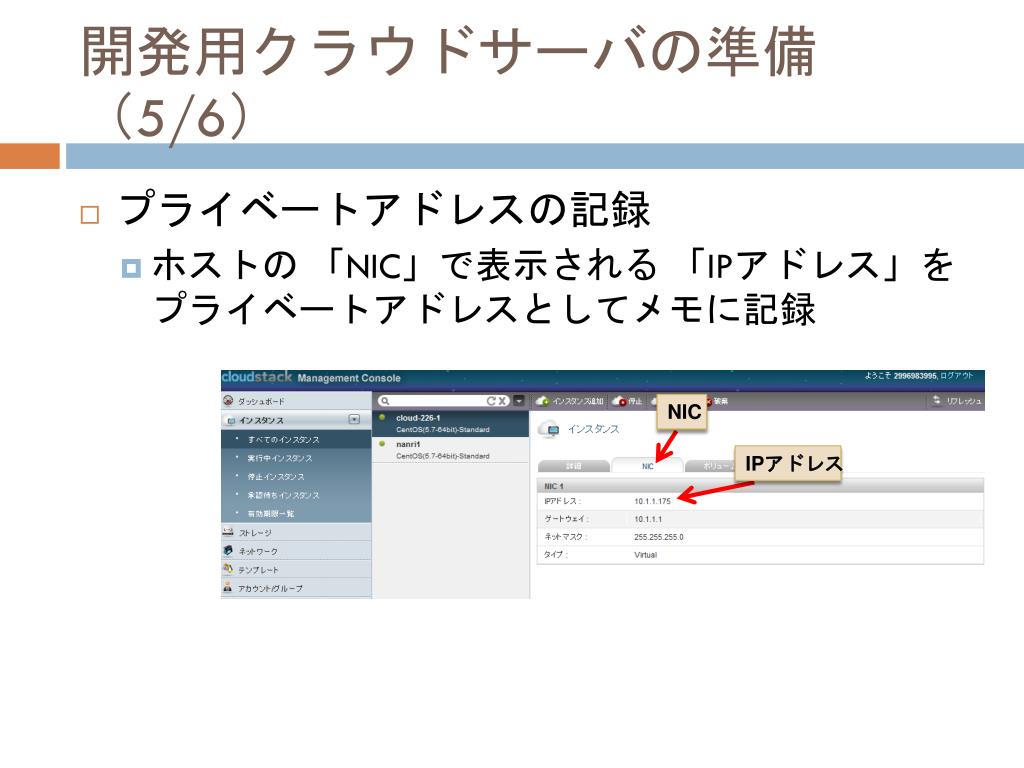

開発用クラウドサーバの準備（5/6） • プライベートアドレスの記録 • ホストの「NIC」で表示される「IPアドレス」をプライベートアドレスとしてメモに記録 NIC IPアドレス

開発用クラウドサーバの準備（6/6） • グローバルアドレスの取得と割り当て • 「ネットワーク」 → 「IPアドレス」→「新規IPアドレス取得」→「Acquire」 • 新しく取得したアドレスをクリック→「ネットワーク簡易設定」 • SSHにチェックし、「３．接続先のバーチャルマシンを選択してください」で、このアドレスを割り当てるバーチャルマシン名（ホスト名）を選択し、「Add」 • 割り当てたIPアドレスを、グローバルアドレスとしてメモに記録新規IPアドレス取得ネットワーク簡易設定ＳＳＨ

もう 1台用意 • 開発用クラウドサーバの準備（1/6 ～ 6/6）を繰り返す • ホスト名は別にする • ユーザ名は同じで良い • ホスト名、グローバルアドレス、プライベートアドレス、管理者パスワードをメモに記録

各ホストへの接続確認Windowsの場合 • Puttyを起動 • ホストの IPアドレスを入力 • Connection (接続) -> SSH -> Auth（認証）でPrivate key file for authentication　（秘密鍵）として、作成した秘密鍵ファイルを指定 • Session で Saved Session に適当な名前を入力し、Saveをクリック • 次回から、この名前を Loadするだけで秘密鍵の情報が設定される • Openをクリック • ユーザ名を入力 • 以下が表示されたらログイン成功[ユーザ名@ホスト名 ~]$ • exit と入力してログアウト • もう一方のホストも試す

各ホストへの接続確認MacOS X の場合 • ターミナルから、以下のコマンドを実行sshユーザ名@ホストの IPアドレス • 以下が表示されたらログイン成功[ユーザ名@ホスト名 ~]$ • exit と入力してログアウト • もう一方のホストも試す

ファイルの転送方法Windowsの場合 • インストールしたWinSCPを起動 • 「New」をクリック • 「Host name:」にホストの IPアドレスを入力 • 「User name:」に申請したユーザ名を入力 • 「Private key file:」の　... をクリックし、作成した秘密鍵を指定 • 「Save」をクリック • 作成された「ユーザ名＠IPアドレス」をダブルクリック • ホストのファイルが見えるので、通常のファイル操作と同様に相互にファイルをコピー

ファイルの転送方法MacOS Xの場合 • ホストへのアップロードscpファイル名ユーザ名@IPアドレス:アップロード先ディレクトリ • 例） PCのファイル test.cを、ホストのホームディレクトリ（~）にアップロード • ユーザ名 nanri、ホストのIPアドレス 133.5.151.10 の場合： • ホストからのダウンロードscpユーザ名@IPアドレス:ダウンロード元ファイルダウンロード先フォルダ • 例）ホストのホームディレクトリのファイル test.c （~/test.c）を、PCの現在のディレクトリ（.）にダウンロード scptest.c nanri@133.5.151.10:~/ scp nanri@133.5.151.10:~/test.c . ピリオド
