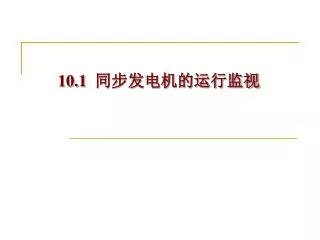

  1. 10.1同步发电机的运行监视

  2. 一、同步发电机的主要技术参数

  3. 二、运行中的监视及检查

  4. 二、运行中的监视及检查 1.发电机正常运行的监视 • 电压、电流、负荷情况，周波以及各部分的温升等均不得超过额定值或相应的规定，并定时加以记录。 • （通过端盖视察窗，检查端部情况，若发现定子线圈端部有流胶现象，应加强监视，并适当加循环水流量。若仍不能消除流胶，则应及时停机处理。） • 监视励磁系统运行正常（励磁电压、励磁电流）。

  5. 二、运行中的监视及检查

  6. 二、运行中的监视及检查 2.发电机温度的监视

  7. 三、同步发电机在非额定工况时的运行 1.安全运行极限 P-Q图

  8. 三、同步发电机在非额定工况时的运行 2. 输出额定功率时，电压、频率的允许偏差范围 当U>105％时，铁心和转子绕组发热增加，出力减小。 当U<95％时，定子电流仍不得大于额定值的105％，出力减小。 频率变化将引起损耗、冷却条件及励磁电流的变化。

  9. 10.2 同步发电机不对称运行

  10. 一、引起不对称运行的主要原因 • 电力系统发生不对称短路故障。 • 输电线路或其他电气设备一次回路断线。 • 并、解列操作后，断路器个别相未拉开或未合上。

  11. 二、各相序等效电路

  12. 三、不对称运行对发电机的影响 1.负序磁场引起转子表面涡流，使转子局部高温。 2.负序磁场引起振动增大 。 最热处

  13. 3.不对称运行现象及处理 • 现象：三相定子电流表指示各不相等,负序信号装置可能动作报警。 • 监控：稳态负序电流的最大允许值（I2/IN）为10%，暂态负序电流的最大允许值（I2/IN）2t为10s。机械振动不超过允许值。 • 处理：(1) 继电保护动作跳闸；(2)负序信号报警时，立即减负荷；(3)并列操作后定子电流不平衡时，若一相断路器未合上，重新发一次合闸信号；若两相断路器未合上，立即将合上的断路器拉开。
