7.4 存储器容量的扩展

§7.4. 存储器容量的扩展. 7.4 存储器容量的扩展. 扩展目的 ——. 当用一片 ROM 或 RAM 器件不能满足对存储容量的要求时，就需要将若干片 ROM 或 RAM 组合起来，形成一个容量更大的存储器。. 扩展方式 ——. ◆ 字 扩展方式 ◆ 位 扩展方式 ◆ 字位 同时扩展方式. 《 数字电子技术 》. …. I/01 I/02 I/03 I/04 I/05 I/06. 7.4 存储器容量的扩展. 一、位扩展方式：. 【 例 1】 试用 1024×2RAM 扩展成 1024×6 存储器。. 《 数字电子技术 》.

keefe
Download Presentation

7.4 存储器容量的扩展

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

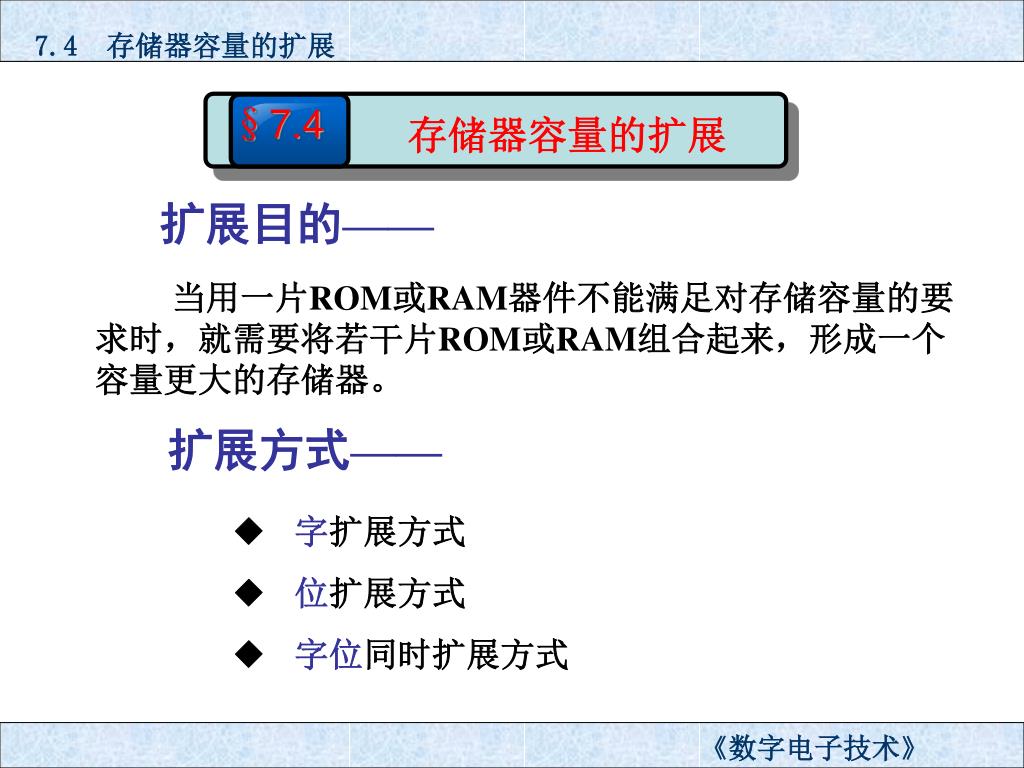

  1. §7.4 存储器容量的扩展 7.4 存储器容量的扩展 扩展目的—— 当用一片ROM或RAM器件不能满足对存储容量的要求时，就需要将若干片ROM或RAM组合起来，形成一个容量更大的存储器。 扩展方式—— ◆ 字扩展方式 ◆ 位扩展方式 ◆ 字位同时扩展方式 《数字电子技术》

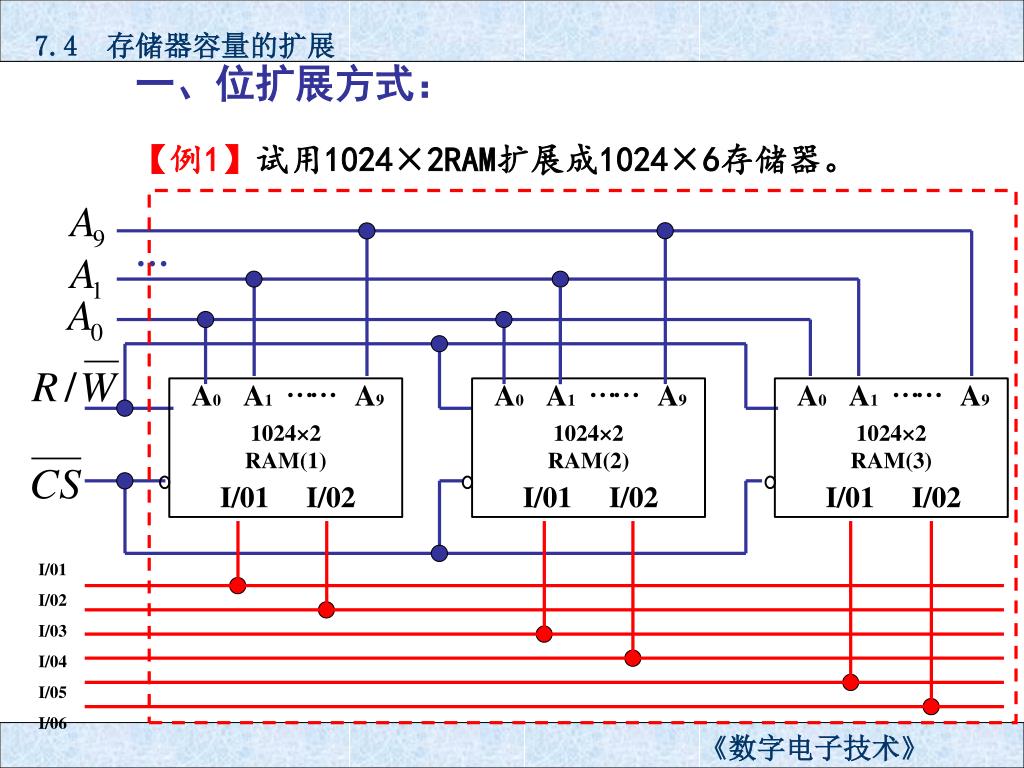

  2. … I/01 I/02 I/03 I/04 I/05 I/06 7.4 存储器容量的扩展 一、位扩展方式： 【例1】试用1024×2RAM扩展成1024×6存储器。 《数字电子技术》

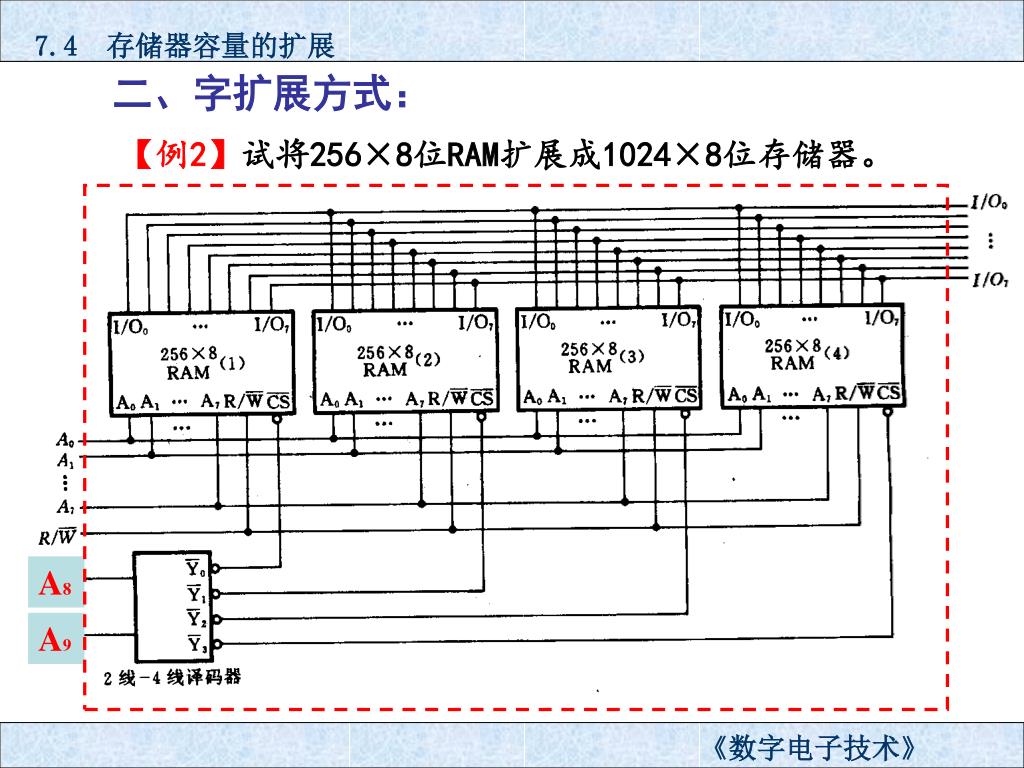

  3. A8 A9 7.4 存储器容量的扩展 二、字扩展方式： 【例2】试将256×8位RAM扩展成1024×8位存储器。 《数字电子技术》

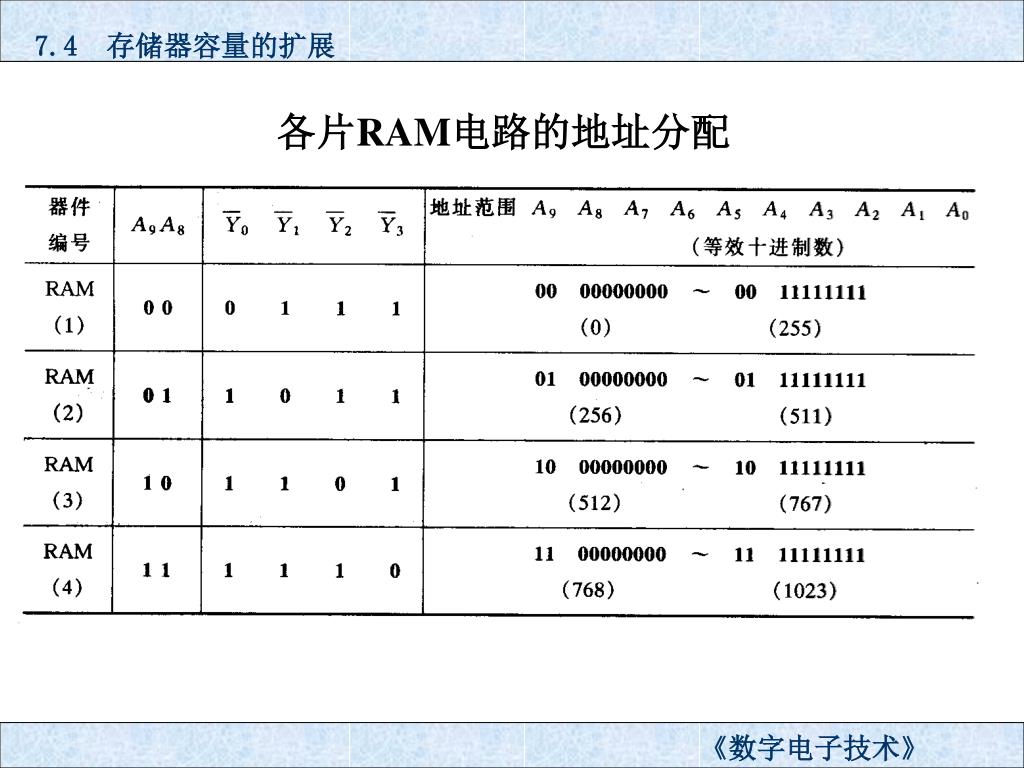

  4. 7.4 存储器容量的扩展 各片RAM电路的地址分配 《数字电子技术》

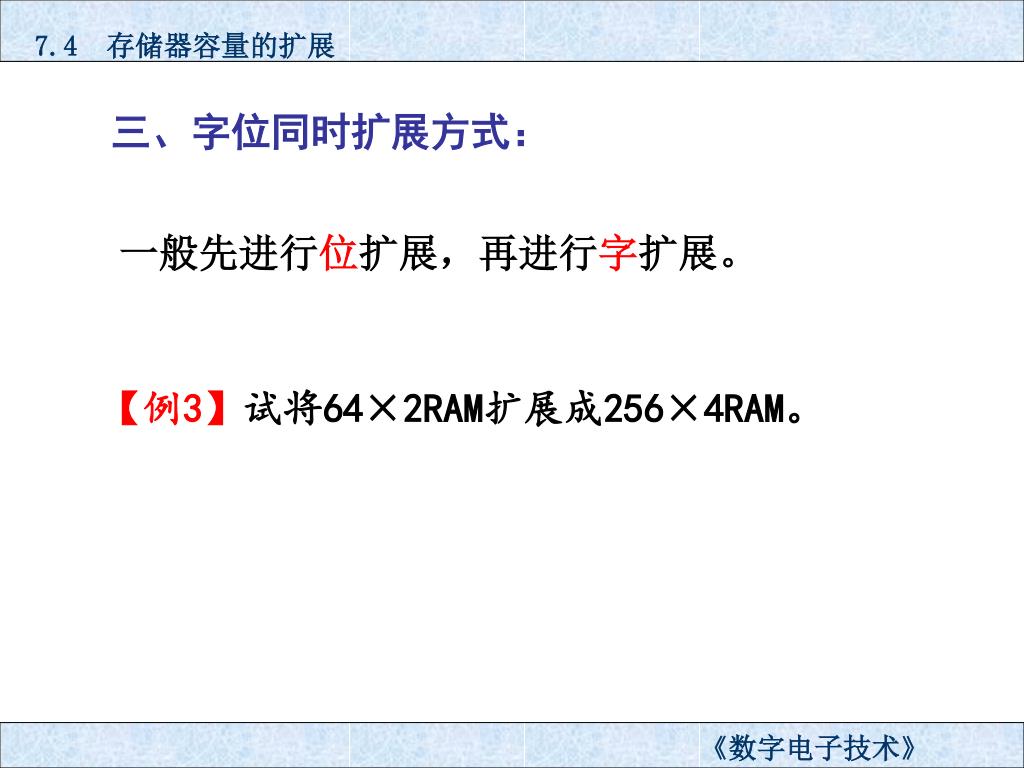

  5. 7.4 存储器容量的扩展 三、字位同时扩展方式： 一般先进行位扩展，再进行字扩展。 【例3】试将64×2RAM扩展成256×4RAM。 《数字电子技术》

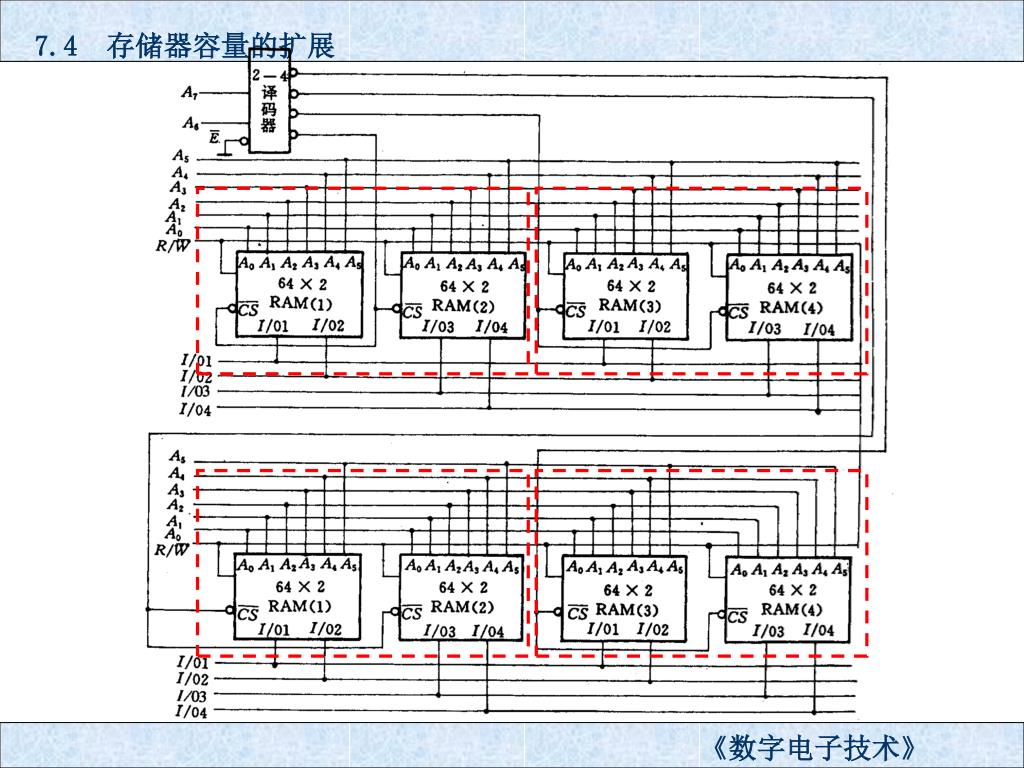

  6. 7.4 存储器容量的扩展 《数字电子技术》

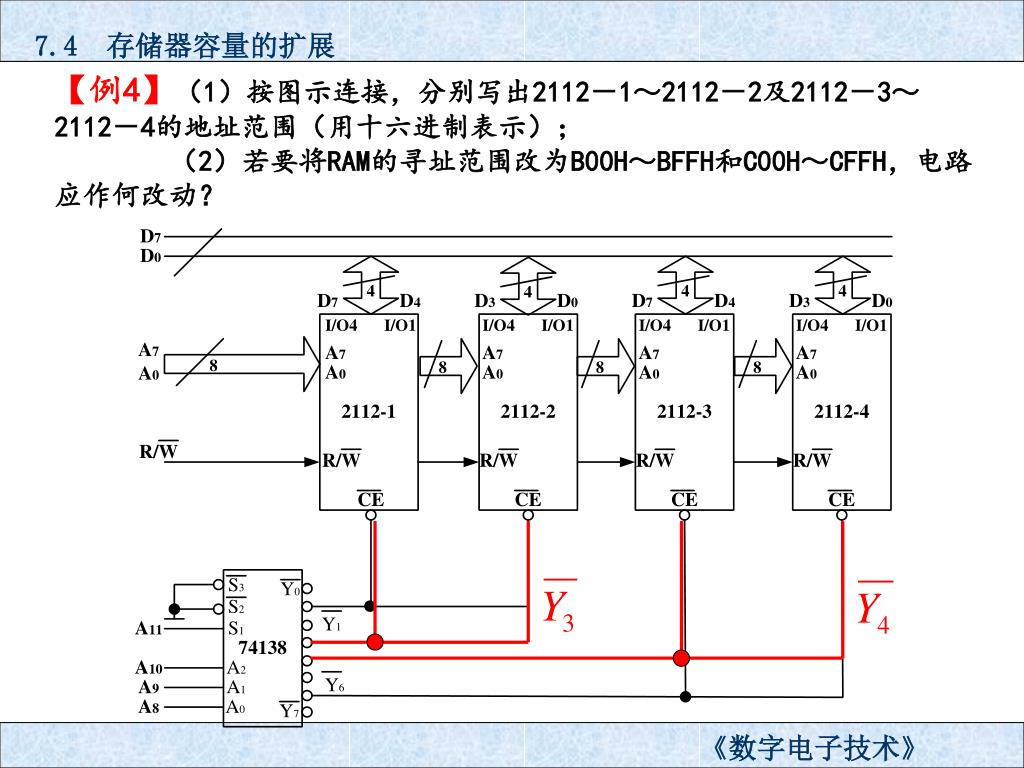

  7. 7.4 存储器容量的扩展 【例4】（1）按图示连接，分别写出2112－1～2112－2及2112－3～2112－4的地址范围（用十六进制表示）； （2）若要将RAM的寻址范围改为B00H～BFFH和C00H～CFFH，电路应作何改动？ 《数字电子技术》
