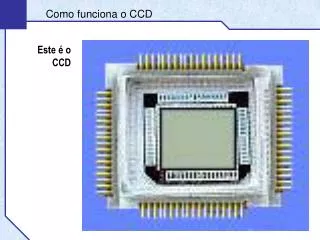

  1. Como funciona o CCD Este é o CCD

  2. Como funciona o CCD

  3. Como funciona o CCD Desenvolvido nos anos 70 como um chip de memória,o CCD hoje trabalha como um “chip de imagem” – um sensor responsável por registrar a imagem 'vista' pelos equipamentos de captura de imagem (câmeras de vídeo, câmeras fotográficas e scanners, por exemplo). As lentes da câmera projetam sobre o CCD a imagem, que é convertida em impulsos elétricos, gerando assim o sinal de vídeo.

  4. Como funciona o CCD O funcionamento do CCD Vamos do início então: um CCD traz em sua estrutura uma tela gradeada, onde cada quadradinho dessa tela corresponde à 1 pixel – em computação, 1 pixel é a menor medida dentro de uma imagem digital. 1 pixel

  5. Como funciona o CCD O funcionamento do CCD Cada pixel faz o registro da intensidade de luz que é captada da imagem visualizada / focada pela câmera, ou na mesa do scanner, da seguinte forma: nós sabemos que qualquer imagem é constituída por áreas distintas, com áreas mais claras e áreas mais escuras.

  6. Como funciona o CCD O funcionamento do CCD No CCD a imagem é capturada pela tela gradeada. A partir dessa captura, cada pixel vai fazer a leitura da intensidade de luz captada – quanto mais escuro, mas preto vai ser; quanto mais clara, mais branca. Essa leitura, ou codificação, se dá através de intensidade elétrica.

  7. Como funciona o CCD O funcionamento do CCD Como resposta, teremos uma imagem formada por pixels claros e escuros, a partir das áreas identificadas na imagem. Para finalizar, cada intensidade elétrica é codificada no sistema binário – bits responsáveis por representar a gradação entre as áreas claras e escuras.

  8. Como funciona o CCD O funcionamento do CCD Assim também acontece com os desenhos e com as letras. Cada desenho, e cada letra, nada mais é do que tinta em contraste com o papel branco. A partir daí, da mesma forma, o CCD identifica o que é preto e o que é branco. Vamos ver como funciona com a letra “a”. Imagine que temos uma folha com a letra “a” impressa. a a

  9. Aqui nós temos um scanner

  10. a Colocamos a folha com a letra “a” impressa no vidro do scanner

  11. a No scanneamento, a luz que incide sobre o papel é refletida e direcionada para o CCD, que identifica as áreas claras e escuras do desenho.

  12. Como funciona o CCD E assim nós temos a imagem da letra “a” scanneada. Vale lembrar que quanto maior a resolução, ou seja, a quantidade de quadrados num determinado espaço, dentro da grade do CCD, e quanto menor for o quadrado, mais fiel será a imagem capturada pelo equipamento.

  13. Como funciona o CCD // prof. andrelobo
