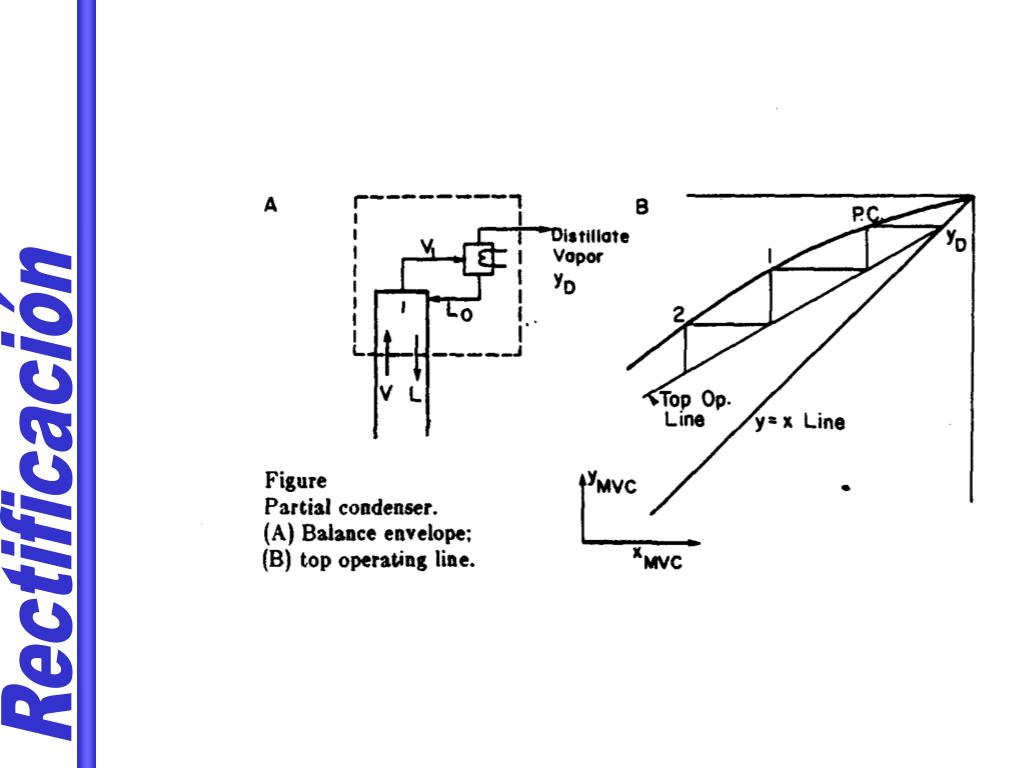

  1. Rectificación

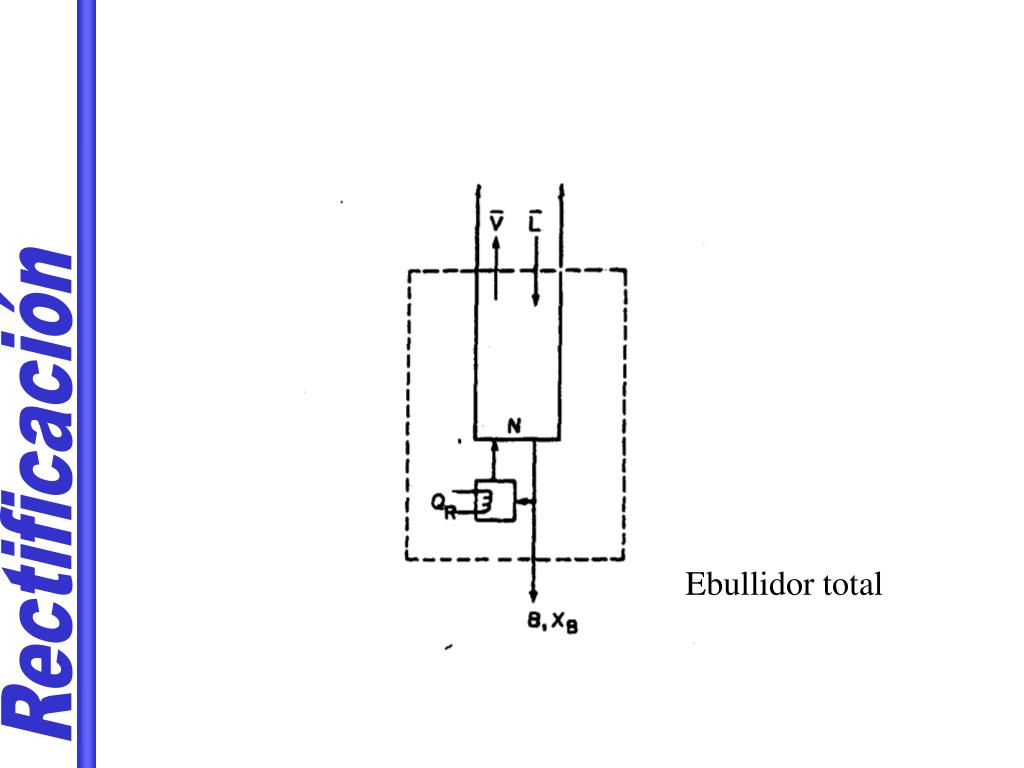

  2. Rectificación Ebullidor total

  3. Calentamiento directo: Inyección de vapor Rectificación

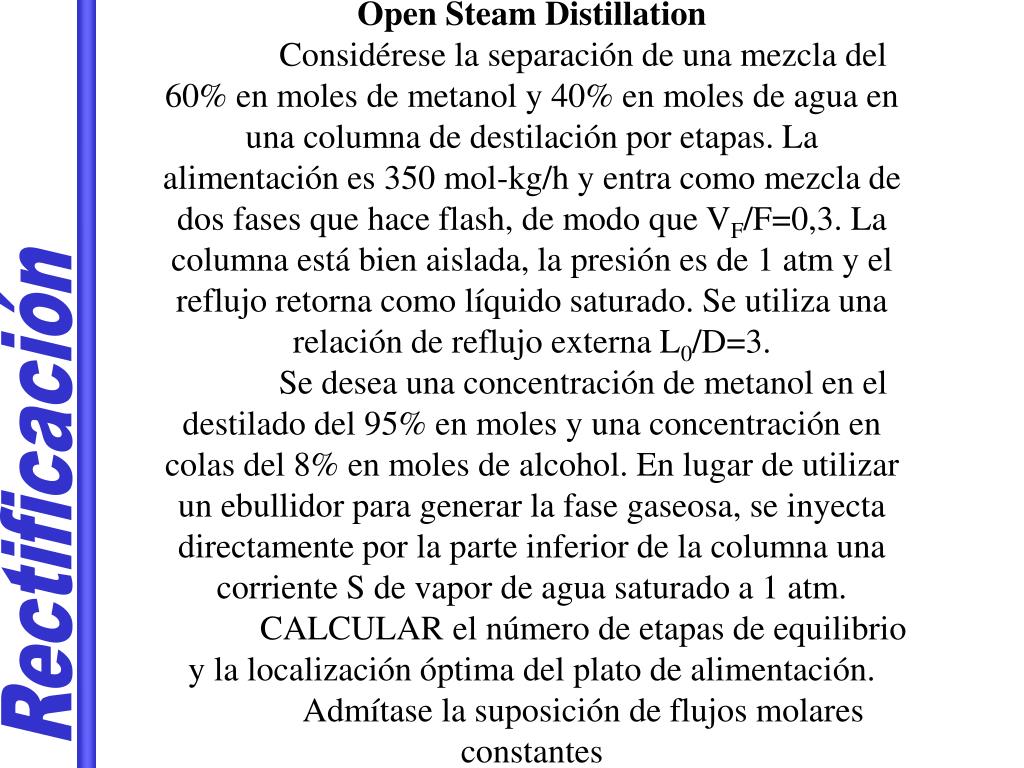

  4. Open Steam Distillation Considérese la separación de una mezcla del 60% en moles de metanol y 40% en moles de agua en una columna de destilación por etapas. La alimentación es 350 mol-kg/h y entra como mezcla de dos fases que hace flash, de modo que VF/F=0,3. La columna está bien aislada, la presión es de 1 atm y el reflujo retorna como líquido saturado. Se utiliza una relación de reflujo externa L0/D=3. Se desea una concentración de metanol en el destilado del 95% en moles y una concentración en colas del 8% en moles de alcohol. En lugar de utilizar un ebullidor para generar la fase gaseosa, se inyecta directamente por la parte inferior de la columna una corriente S de vapor de agua saturado a 1 atm. CALCULAR el número de etapas de equilibrio y la localización óptima del plato de alimentación. Admítase la suposición de flujos molares constantes Rectificación

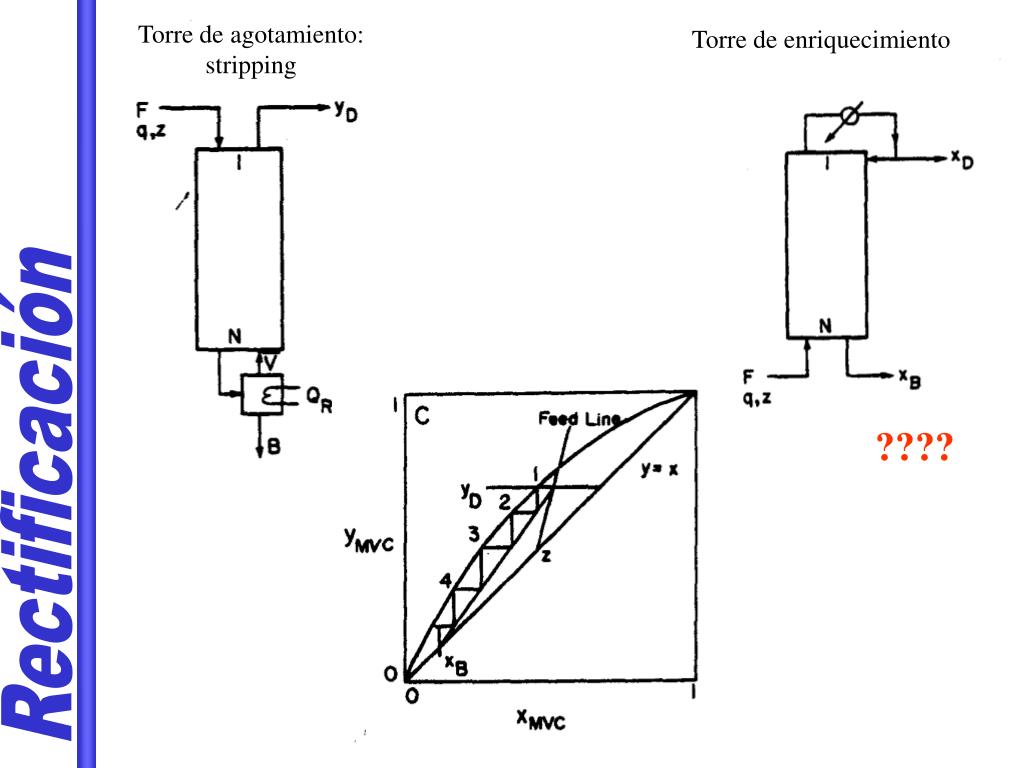

  5. Torre de agotamiento: stripping Torre de enriquecimiento ???? Rectificación

  6. Ebullidor intermedio Rectificación Condensador intermedio????

  7. CORRIENTES LATERALES • Productos intermedios • Condensadores o ebullidores intermedios • Alimentaciones múltiples Cada corriente lateral (entrada o salida) genera una nueva sección en la torre Nueva sección = Nueva línea de operación Rectificación Pendiente línea de operación: Balance de materia a un volumen de control

  8. CORRIENTES LATERALES qC V’’ = L’’+ Ls + D D xD V’’·yj+1 = L’’·xj + Ls·xs + D·xD L plato 2 V LS xLS L’’ V’’ F z L’ V’ Rectificación Pendiente: relación de fases Puntos singulares: W xW x = xLS, salida de líquido saturado. Línea q vertical

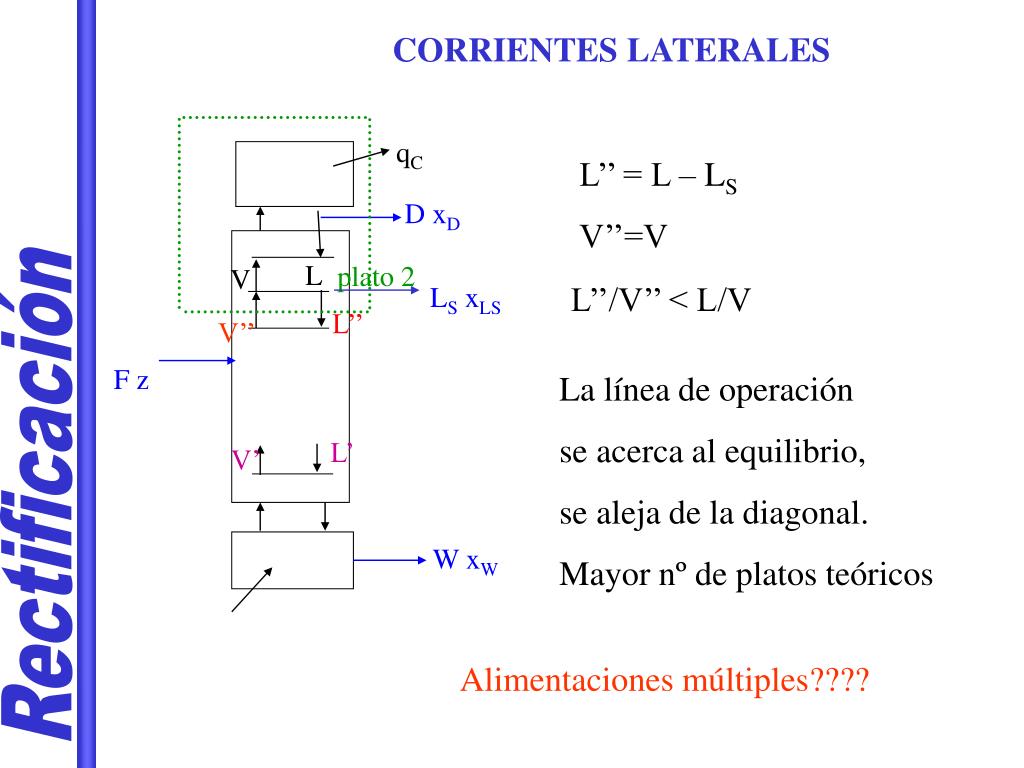

  9. CORRIENTES LATERALES qC L’’ = L – LS V’’=V D xD L plato 2 V L’’/V’’ < L/V LS xLS L’’ V’’ F z La línea de operación se acerca al equilibrio, se aleja de la diagonal. Mayor nº de platos teóricos L’ V’ Rectificación W xW Alimentaciones múltiples????

  10. PROBLEMA 1 ENERO 2001 PROBLEMA 1 FEBRERO 2004, apartados a y c PROBLEMA 2 SEPTIEMBRE 2004 PROBLEMA 1 FEBRERO 2005, apartados a y b PROBLEMA 1 SEPTIEMBRE 2005 PROBLEMA 1 SEPTIEMBRE 2006 PROBLEMA 1 SEPTIEMBRE 2007, apartados 1 y 2 PROBLEMA 2 FEBRERO 2008, apartados a y b PROBLEMA 1 FEBRERO 2009 Rectificación
