5.5 主从触发器

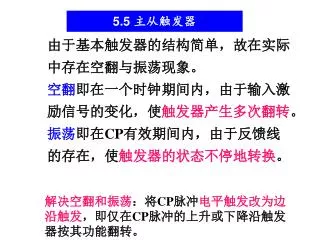

1. 5.5 主从触发器 由于基本触发器的结构简单，故在实际中存在空翻与振荡现象。 空翻即在一个时钟期间内，由于输入激励信号的变化，使触发器产生多次翻转。 振荡即在CP有效期间内，由于反馈线的存在，使触发器的状态不停地转换。 解决空翻和振荡：将CP脉冲电平触发改为边沿触发，即仅在CP脉冲的上升或下降沿触发器按其功能翻转。

2. （1）接收输入信号过程 CP=1期间：主触发器控制门G7、G8打开，接收输入信号R、S，有： 从触发器控制门G3、G4封锁，其状态保持不变。 主从触发器 1、主从RS触发器： 能控制翻转在某一时刻进行 工作原理 0 1

3. （2）输出信号过程 CP下降沿到来时，主触发器控制门G7、G8封锁，在CP=1期间接收的内容被存储起来。同时，从触发器控制门G3、G4被打开，主触发器将其接收的内容送入从触发器，输出端随之改变状态。在CP=0期间，由于主触发器保持状态不变，因此受其控制的从触发器的状态也即Q、 的值当然不可能改变。 CP下降沿到来时有效 1 0 特性方程

4. 逻辑符号 电路特点 主从RS触发器采用主从控制结构，从根本上解决了输入信号直接控制的问题，具有　CP＝1期间接收输入信号，CP下降沿到来时触发翻转的特点。但其仍然存在着约束问题，即在CP＝1期间，输入信号R和S不能同时为1。

5. 主从R-S触发器工作波形 主从R-S触发器工作波形 CP R S Q主 Q

6. 2、主从JK触发器 将 代入主从RS触发器的特性方程，即可得到主从JK触发器的特性方程： 主从JK触发器没有约束。

7. 特性表 时序图

8. 电路特点 逻辑符号 ①主从JK触发器采用主从控制结构，从根本上解决了输入信号直接控制的问题，具有　CP＝1期间接收输入信号，CP下降沿到来时触发翻转的特点。 ②输入信号J、K之间没有约束。 ③存在一次变化问题。

9. 主从JK触发器一次变化现象举例 1 0 0 0 1 保持 保持 1 0 1 0 1 例已知主从JK触发器J、K的波形如图所示，画出输出Q的波形图（设初始状态为0）。 0 1 不能根据下降沿前一瞬间输入端的状态。 0 1 1 1 1 0 1 1 1 0 0 由此看出，主从JK触发器在CP=1期间，主触发器只变化（翻转）一次，这种现象称为一次变化现象。

10. 主从JK触发器发生一次变化现象的两种情况 1.触发器现态Qn=0，CP=1期间， K=1,J=0时 Q主n+1=0；当J由0变1，使Q主n+1=1， 当J由1变回0时， Q主n+1=1不变，使 Q从n+1=1（本来， K=1,J=0时 Q从n+1=0 ）。 2.触发器现态Qn=1，CP=1期间， K=0,J=1时 Q主n+1=1；当 K由0变1，使Q主n+1=0， 当K由1变回0时， Q主n+1=0不变，使 Q从n+1=0（本来， K=0,J=1时 Q从n+1=1 ）。 主从触发器一次翻转现象的要害在于，在CP=1期间，如果本不应翻转，但由于有干扰使Q主发生翻转，则后果无法挽回

11. 　　由于在主触发器状态发生改变之前，即CP＝0时，　　由于在主触发器状态发生改变之前，即CP＝0时， 所以： 　　若在CP由0变1或CP=1期间，主触发器状态发生翻转，即： 主从J-K触发器主触发器的一次翻转现象 １．现象描述 逻辑图 　　在CP=1期间，主触发器的状态转移方程为： 　　这说明主触发器状态将一直保持不变，不再随输入信号的变化而变化。这就是主触发器的一次翻转现象。

12. 1 2 3 CP J K Q主 不变 不变 Q 主从J-K触发器工作波形 ２．对触发器的影响 　　由于主触发器发生一次翻转后，不能及时反映输入信号的后续变化；而从触发器的状态在CP下降沿到来时与主触发器的状态相同，因此，将使得从触发器的状态与输入信号之间的关系与主从J-K触发器状态方程描述的结果不一致。

13. 主从触发器的特点： （1）主从触发器的翻转是在CP由1变0时刻（CP下降沿）或者CP由0变1时刻（CP上升沿）发生的。 （2）CP一旦变为0后，主触发器被封锁，其状态不再受R、S影响，因此不会有空翻现象。 （3）对下降沿触发的主从触发器，输入信号应在正跳沿（上升沿）加入，为主触发器的状态改变做好准备，CP为1要保持一定的时间，为使主触发器稳定到新的状态；CP负跳沿后，CP为0也要维持一定时间，保证从触发器稳定到新的状态。

14. 主从触发器小结 １．主从触发器由主触发器和从触发器两部分级联而成，分别受两个互补的时钟信号控制。 ２．主触发器和从触发器在时钟信号的驱动下，交替工作；状态的转移发生在时钟信号的下降沿。 ３．主从触发器和相同类型的钟控触发器具有相同的状态方程，但触发方式和时机不同。 ４．主从J-K触发器的主触发器具有一次翻转特性，因此该触发器的抗干扰能力较弱。
